负载均衡的三种部署方式

负载均衡有三种部署方式：路由模式、桥接模式、服务直接返回模式。路由模式部署灵活，约60%的用户采用这种方式部署；桥接模式不改变现有的网络架构；服务直接返回（DSR）比较适合吞吐量大特别是内容分发的网络应用。约30%的用户采用这种模式。

路由模式（推荐）

       路由模式的部署方式如上图。 服务器的网关必须设置成负载均衡机的LAN口地址，且与WAN口分署不同的 逻辑网络。因此所有返回的流量也都经过负载均衡。这种方式对网络的改动小，能均衡任何下行流量。

桥接模式

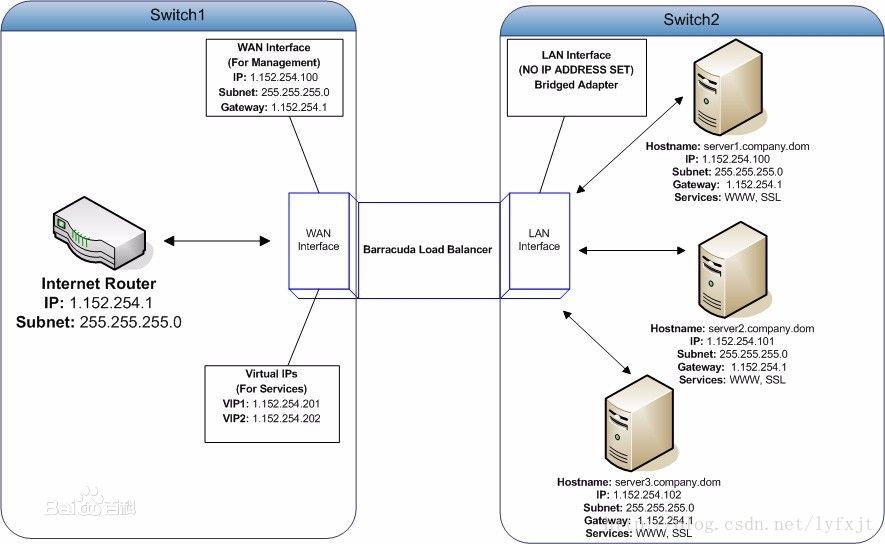

桥接模式配置简单，不改变现有网络。负载均衡的WAN口和LAN口分别连接上行设备和下行 服务器。LAN口
不需要配置IP（WAN口与LAN口是桥连接），所有的 服务器与负载均衡均在同一 逻辑网络中。参见下图：

由于这种安装方式 容错性差，网络架构缺乏弹性，对 广播风暴及其他 生成树协议循环相关联的错误敏感，因此一般不推荐这种安装架构。

服务直接返回模式

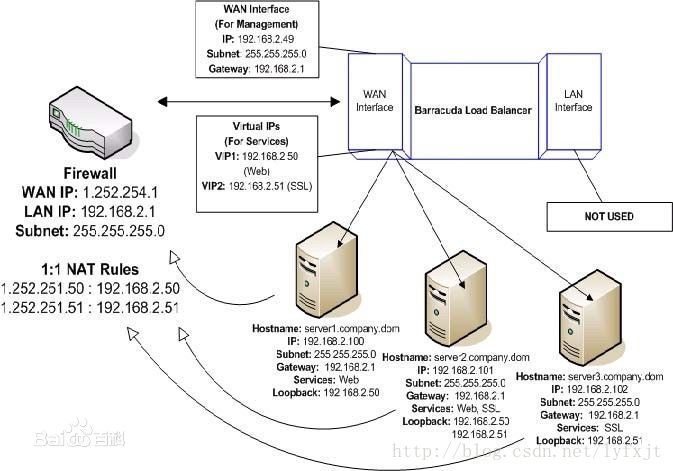

       如上图，这种安装方式负载均衡的LAN口不使用，WAN口与 服务器在同一个网络中，互联网的客户端访问负载均衡的虚IP（VIP），虚IP对应负载均衡机的WAN口，负载均衡根据策略将流量分发到服务器上，服务器直接响应客户端的请求。因此对于 客户端而言，响应他的IP不是负载均衡机的虚IP（VIP），而是 服务器自身的IP地址。也就是说返回的流量是不经过负载均衡的。因此这种方式适用大流量高带宽要求的服务。
