1.什么是桥接
   简单来说，桥接就是把一台机器上的若干个网口"连接"起来。
   这样，其中一个网口收到的报文会被复制给其他网口并发送出去。
   以使得网口之间的报文能够相互转发。

2.概念
二层
虚拟的网络设备

3.功能
转发：依赖FDB
学习：生成FDB

4.扩展
4.1网卡四种工作模式

广播模式(BroadCast Model)：接收广播帧
多播模式(MultiCast Model)：接收多播帧
直接模式(Direct Model)：只接收目的地址是自己 mac 地址的帧
混杂模式(Promiscuous Model)：接收流过网卡的所有帧

   网卡缺省模式包含广播模式和直接模式
   添加到网桥的物理网口，会被设为混杂模式（将物理网口添加到网桥时，内核会做此工作）
   处于混杂模式下网卡的IP无效

4.2 网卡的五种状态

#define BR_STATE_DISABLED 0 // 什么功能都没有，只有一个逻辑设备。
#define BR_STATE_LISTENING 1 // 可以接收和发送网络传输的BPDU，但不能进行数据帧的转发、不能学习。
#define BR_STATE_LEARNING 2 // 可以接收和发送BPDU，可以学习，但是不能进行数据帧的转发。
#define BR_STATE_FORWARDING 3 // 可以接收和发送BPDU、可以学习、可以进行数据帧的转发。
#define BR_STATE_BLOCKING 4 // 只能接收BPDU，不能发送BPDU，不能学习，不能转发数据帧。

4.3 bridge的MAC地址

新创建的bridge，获得一个随机MAC地址
添加Port后，指定其中一个Port的MAC作为bridge的MAC
如果没有手动指定，br0 会根据 bridge 中 port 的变化，自动选择(是否规范规定？) port 最小的一个 MAC 作为自身 MAC 地址

4.4 bridge的IP地址

给网桥设置一个 IP 地址，这个地址可以作为其下主机的网关。作为网关时，还要有路由和nat功能。
给网桥一个地址，这样就能远程管理网桥了。

4.5 bridge 在内核中的位置
   源码：/linux-kernel/net/bridge
   相对简单独立的module
   make -C /lib/modules/4.15.0-101-generic/build/ M=/usr/src/linux-headers-4.15.0-101-generic/net/bridge modules
   rmmod bridge
   insmod bridge.ko

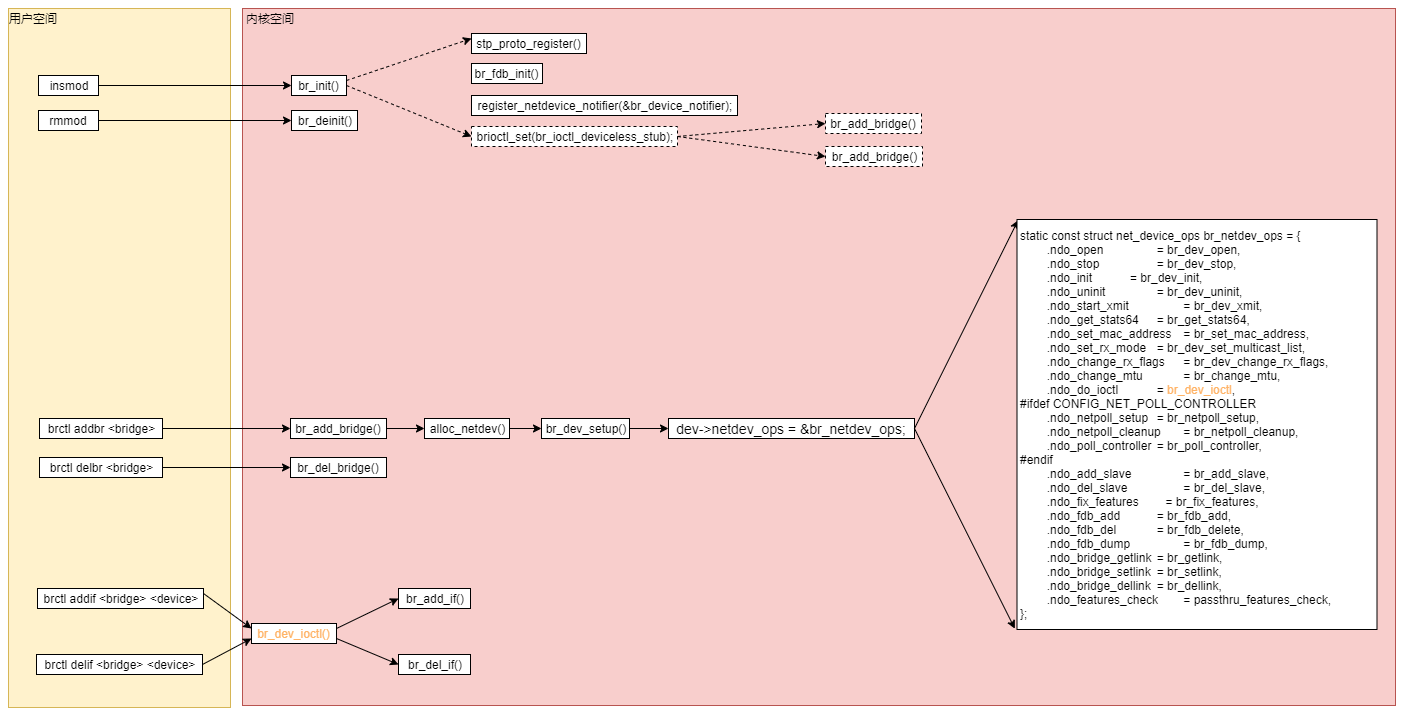

4.6 用户空间操作bridge
命令：brctl
添加网桥(br0)

$ brctl addbr br0

将物理网口加入网桥(br0)

$ brctl addif br0 enp3s0
$ brctl addif br0 enp4s0

linux内核支持网口的桥接（目前只支持以太网接口）。？？？

$ sudo brctl addif br0 enp3s0
$ sudo brctl addif br0 wlp5s0
can't add wlp5s0 to bridge br0: Operation not supported

在这里插入图片描述

5.一次局域网内的ping过程
在这里插入图片描述

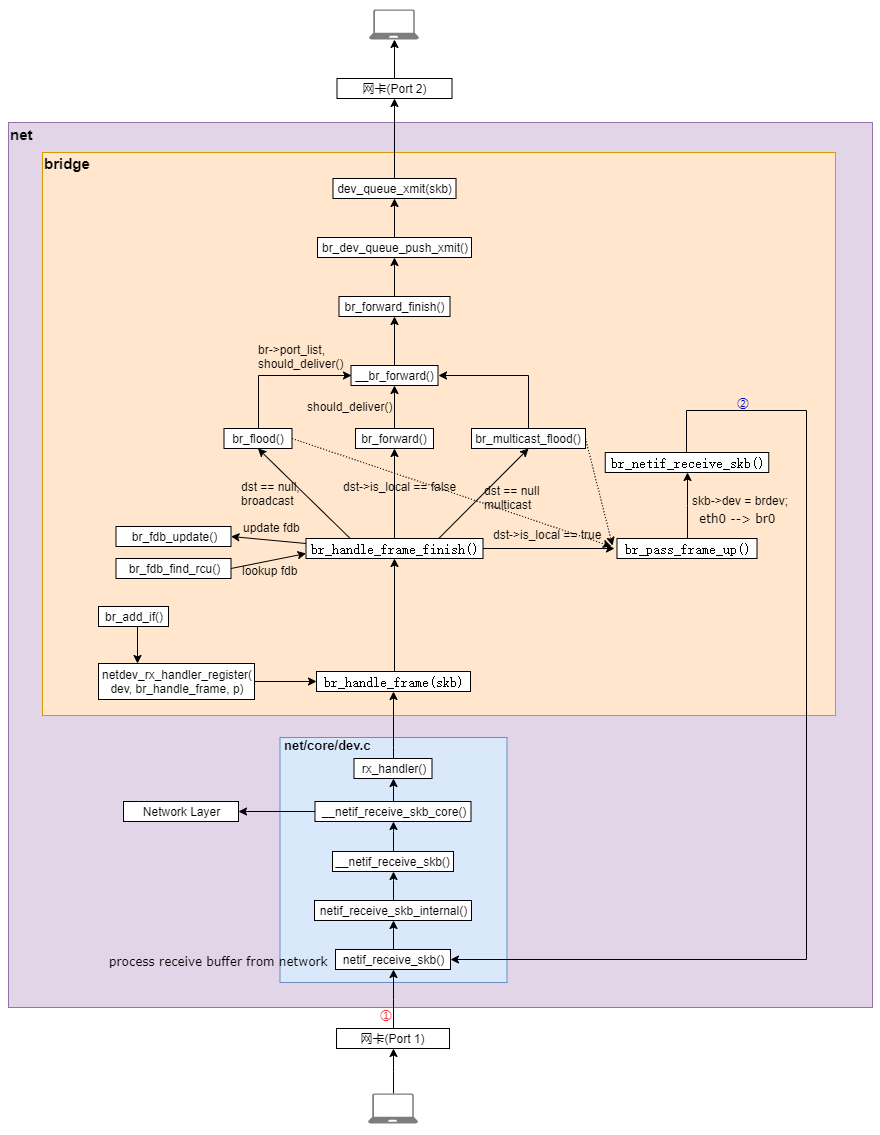

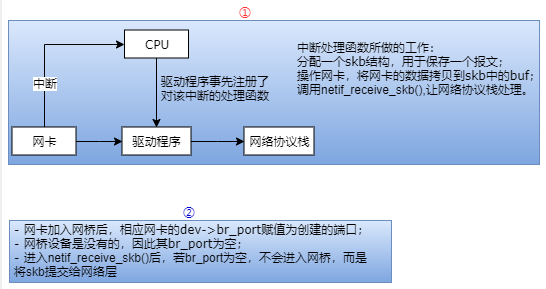

6.二层数据包转发过程

7.补充
7.1老化时间
需要定时忘记之前的记录。

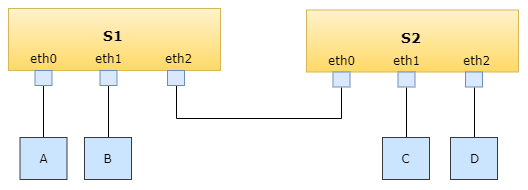

C向B发送一条报文，S1记录下了C对应的端口是eth2，如果之后C与B对调位置，B向C发送报文时，S1从eth2口收到目的地址是C的MAC地址时，会丢弃报文，因为它认为C本来就在eth2端口上。这样通信便会受阻，所以需要引入超时机制，如果某个端口一段时间(默认5min)没有收到某个源MAC的信息，bridge便会去除此条记录。

7.2 bridge模型
在这里插入图片描述

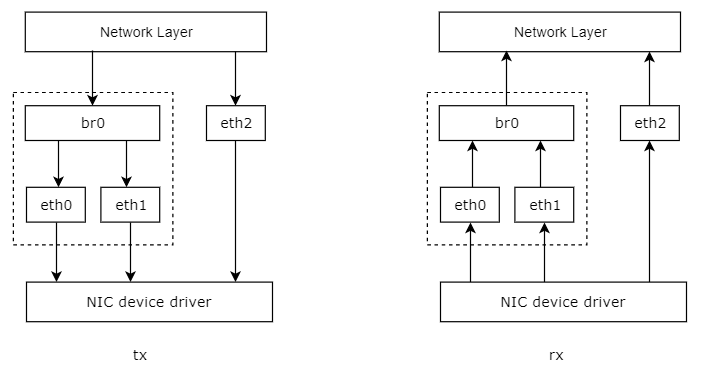

网桥设备br0绑定了eth0和eth1。对于网络协议栈的上层来说，只看得到br0，因为桥接是在数据链路层实现的，上层不需要关心桥接的细节。于是协议栈上层需要发送的报文被送到br0，网桥设备的处理代码再来判断报文该被转发到eth0或是eth1，或者两者皆是;
反过来，从eth0或从eth1接收到的报文被提交给网桥的处理代码，在这里会判断报文该转发、丢弃、或提交到协议栈上层。

7.3 生成树协议
在这里插入图片描述
   7.3.1冗余链路的必要性
      在复杂网络中，需要对链路做一定的冗余，以便当其中一条链路或者某台交换机出现故障时，整个网络还能保持通畅。
   7.3.2冗余链路的弊端
      有可能形成环路，造成网络风暴。

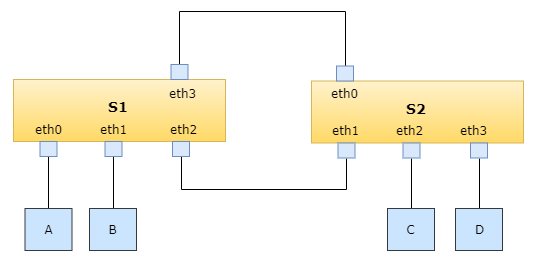

      假设两台交换机都刚刚启动，C向B发送一个报文，S2由于地址表为空，所以要对其他口进行广播，S1会从eth2和eth3口都受到此广播报文，并且同时会向其他口转发，由此形成环路。并且非环路接口也会因此一直收到广播报文，造成网络风暴。
   7.3.3解决办法——生成树协议
      环形–>树形
      a)先找树根
         规定，只有树根节点才能向外发送BPUD报文，用来协调其它交换机
         上电后，都认为自己是树根，向各个网口发BPUD报文，BPUD报文包含root_id，由网络管理员指定，越小优先级越高，一般是性能较好的交换机。相同时，再比较MAC地址。
      当收到比自己优先级更高的BPUD时，停止自己的BPUD发送，转而转发更高优先级的BPUD报文。
      b)确定唯一上行端口
         到树根开销最小的那个网口
      c)确定要被阻塞的下行端口
