STM32F411最小原理图外围电路的原理图绘制

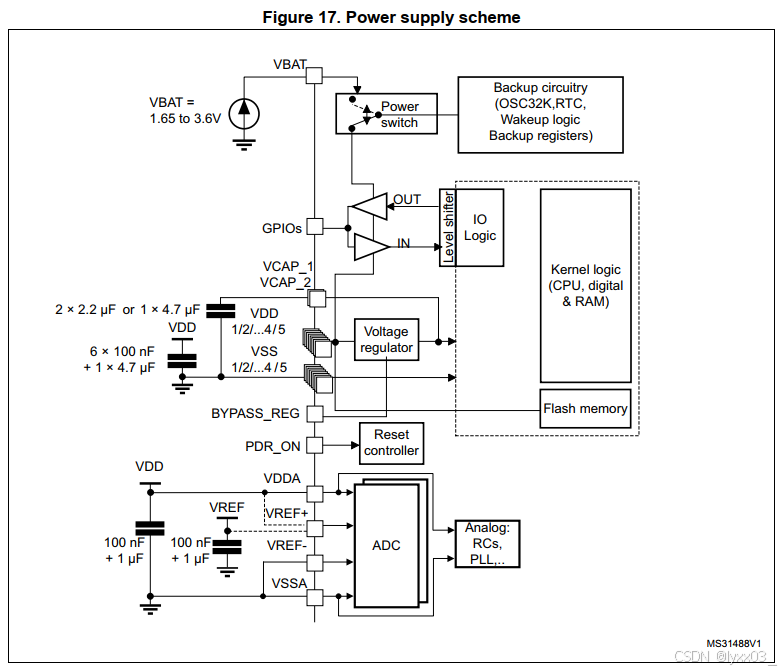

一、stm32供电原理图分析

1、提供VBAT1.65到3.6的电源，一般放电池作为备份电池；

2、VCAP_1和VCAP_2接电容，VDD和VSS接电容

3、VDDA是adc供电，根据图示连接电路

4、4.7微法的电容接在其中一个VDD引脚即可

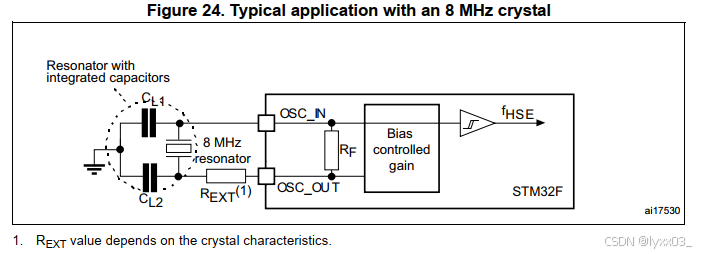

二、8兆晶振的接法分析

1、晶振左侧添加两个电容，然后接地，右侧连接电阻和输入输出端口

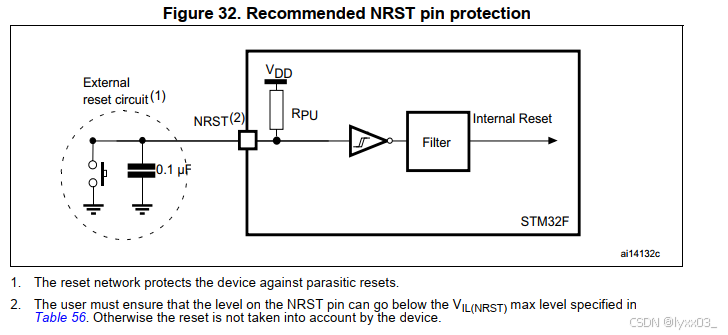

三、复位电路

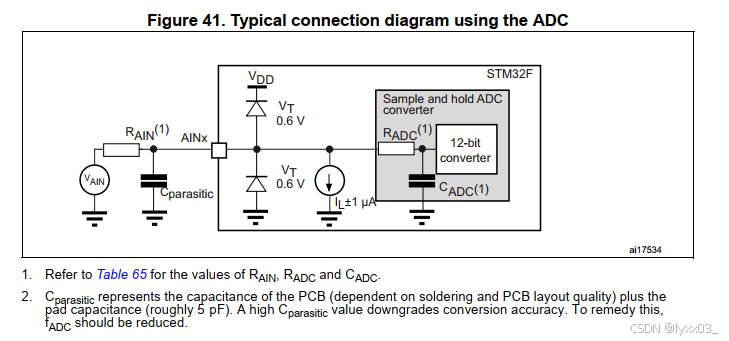

四、模数转换的引脚的外部电路

五、一些操作

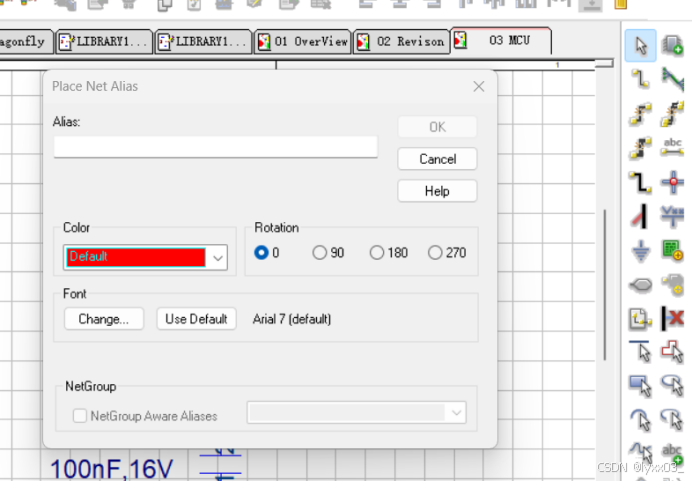

1、放置网络标签

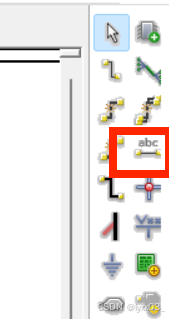

place net alias

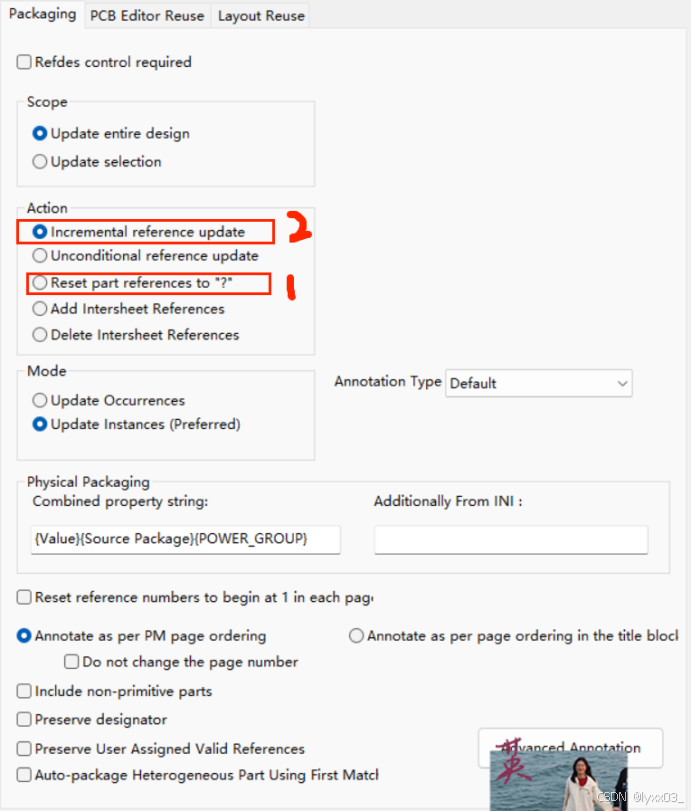

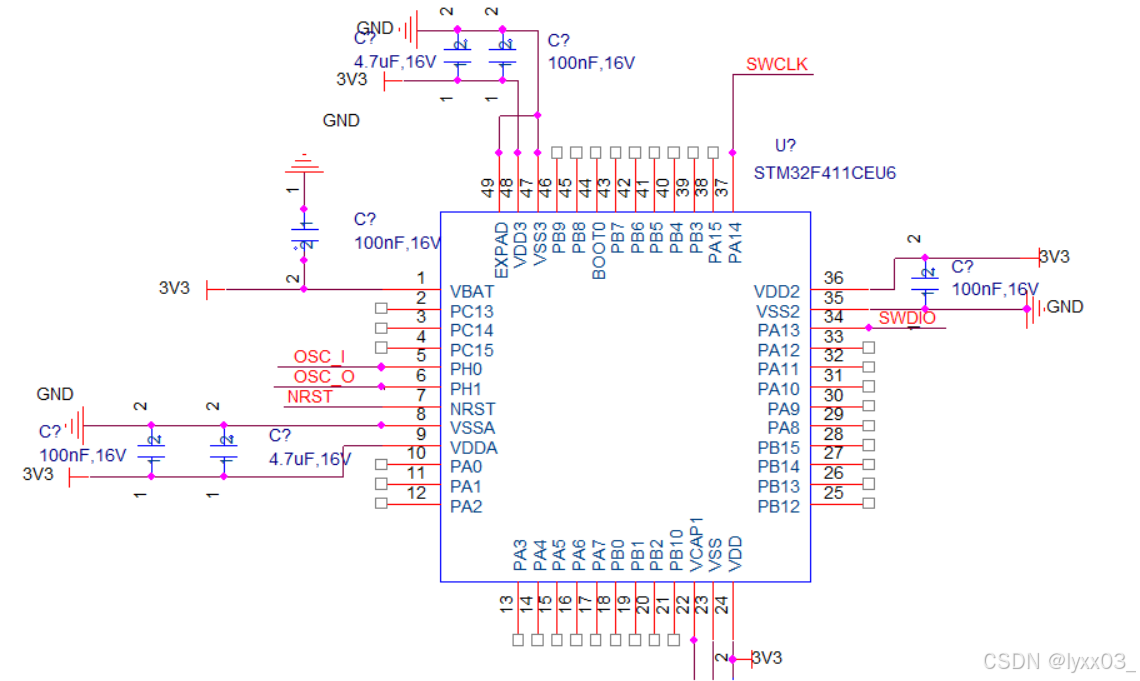

2、批量修改原理图中的编号

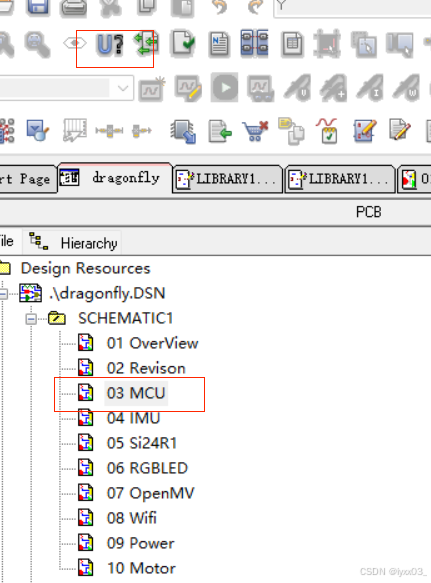

①选中原理图->点击上面U的图标->先将编号变成全部都是问号“？”

勾选1

重复操作再勾选2

六、最后的原理图

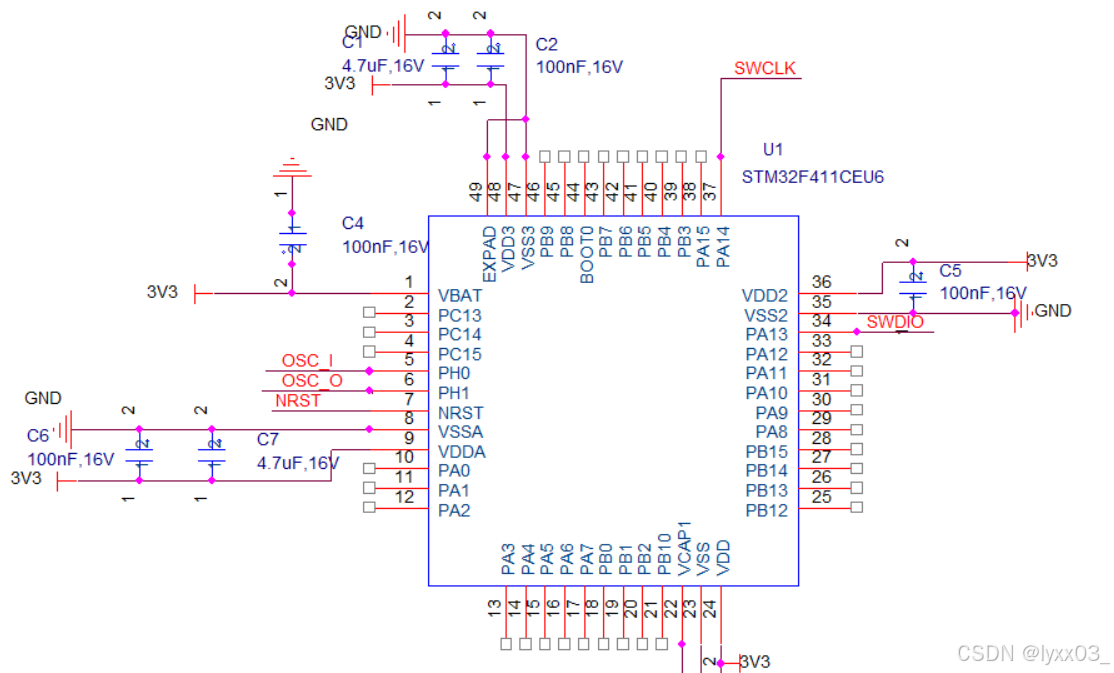

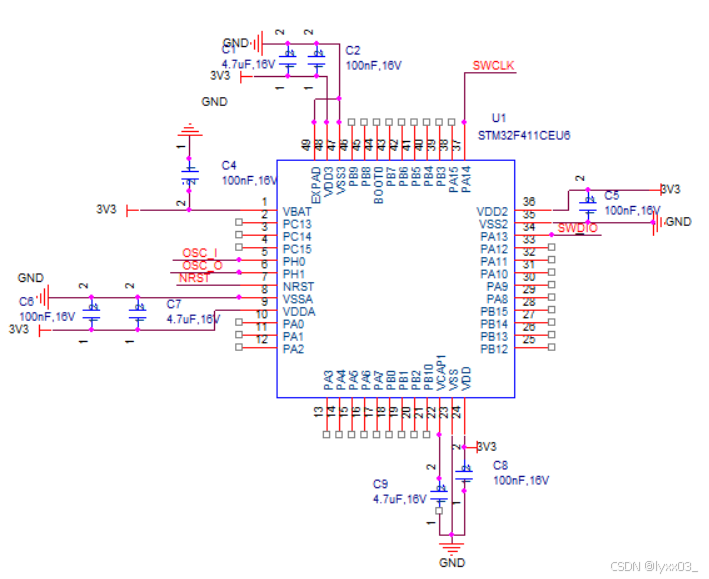

1、stm32原理图

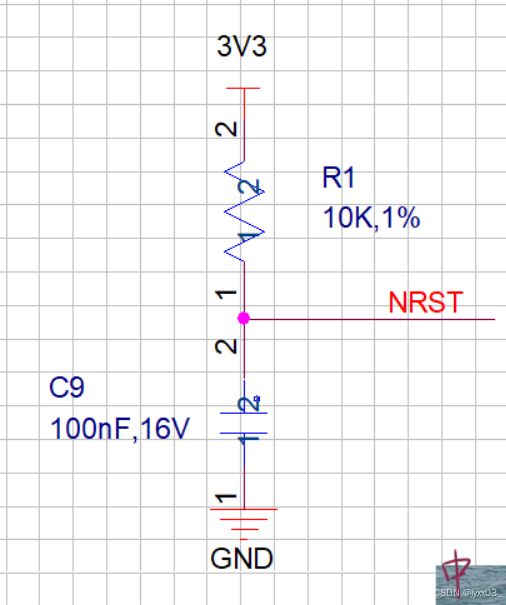

2、 复位电路

3、晶振电路
