此例适用于AT89C51及系列兼容单片机,晶振频率fosc=12MHz(晶振周期T=1/fosc,机器周期为12T即1us),选取定时器T1工作模式1(可计数65536次,每次所需一个机器周期,即可最长定时时长65.536ms),流水灯连接方式为共阴极。

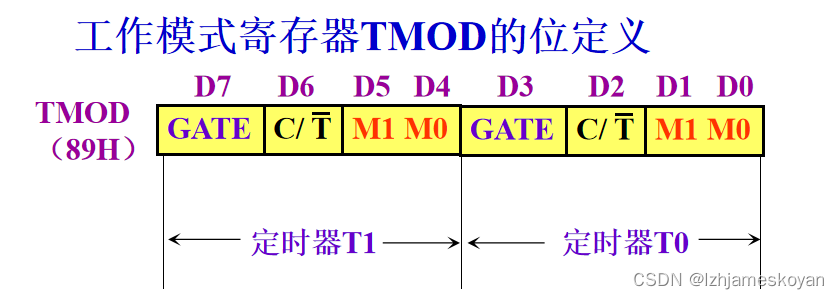

1.定时器T1的工作模式选择(TMOD寄存器的设置)
普遍选择定时器T1工作模式1,汇编语句表示为 MOV TMOD,#10H
GATE门控位:GATE=0
C/T计数器/定时器方式选择位:C/T=0(定时);C/T=1(计数)

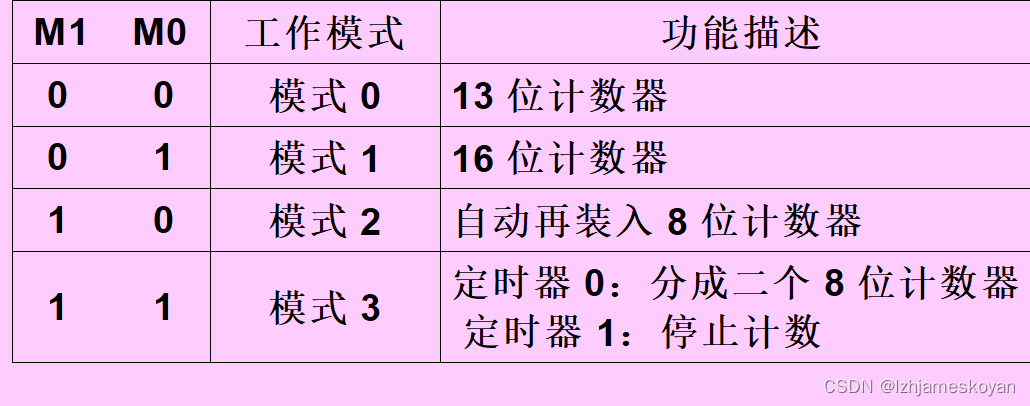

M1 M0组合决定4种工作模式:
2.定时器模式1初值装载和计算(十进制)
定时器T1工作模式1,定时时长t=(65536-T1初值)✖机器周期
选取定时时长t=50ms,12MHz晶振其机器周期为1us
求得T1初值(十进制)=65536-t/机器周期=65536-50ms/1us=15536
15536(十进制)=3CB0(十六进制)
进行定时器T1初值装载,汇编语言表示如下
MOV TH1,#3CH;定时器T1高八位赋值
MOV TL1,#0B0H;定时器T1第八位赋值

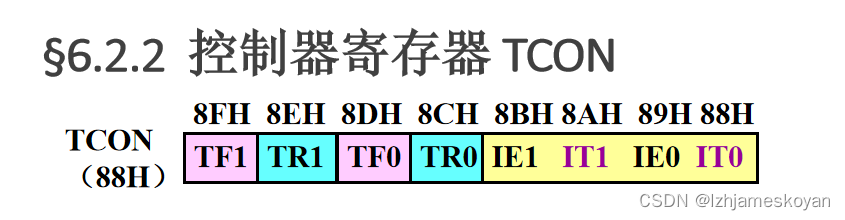

3.定时器工作的启动控制(TCON控制器寄存器)
TF1:定时器T1溢出标志位 TF1=1,表示定时时间到,需要在程序中清零
TR1:定时器T1启动控制 TR1=1,表示定时器启动开始定时
TF0,TR0同理对应定时器T0;低四位与中断有关暂不讨论
4.具体程序和注释(程序编写使用Keil4,仿真使用Proteus)
ORG 0000H
LJMP MAIN
ORG 0030H
MAIN:
MOV TMOD,#10H ;定时器TI工作模式1,计数65536次
MOV TH1,#3CH ;定时器T1高8位赋初值
MOV TL1,#0B0H ;定时器T1低8位赋初值
MOV R7,#20 ;定时循环20次
MOV A,#01H ;累加器A赋初值,预备将此值给P2口
MOV P2,A ;P2口赋初值
SETB TR1 ;定时器T1启动
LOOP:
JNB TF1,LOOP ;判断定时器溢出标志位TF1是否为1,即定时器是否达到一个定时周期50ms
CLR TF1 ;定时器T1溢出标志位清零
MOV TH1,#3CH ;定时器T1高8位赋初值
MOV TL1,#0B0H ;定时器T1低8位赋初值
DJNZ R7,LOOP ;判断20次定时是否结束
MOV R7,#20 ;定时循环20次
RL A ;累加器循环位左移
MOV P2,A ;P2口重新赋初值
SJMP LOOP ;定时1S结束,重新执行下一个定时循环
END

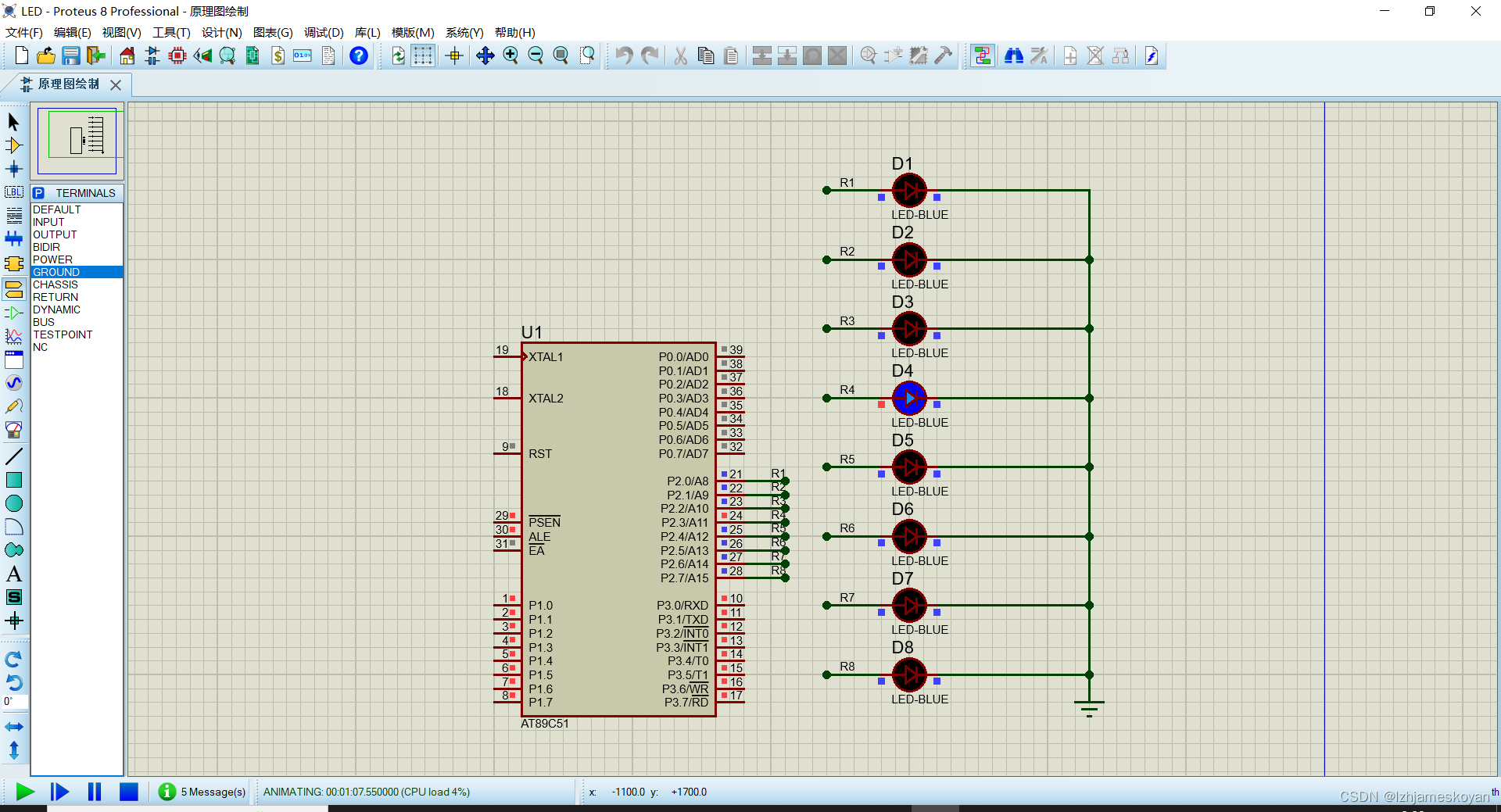

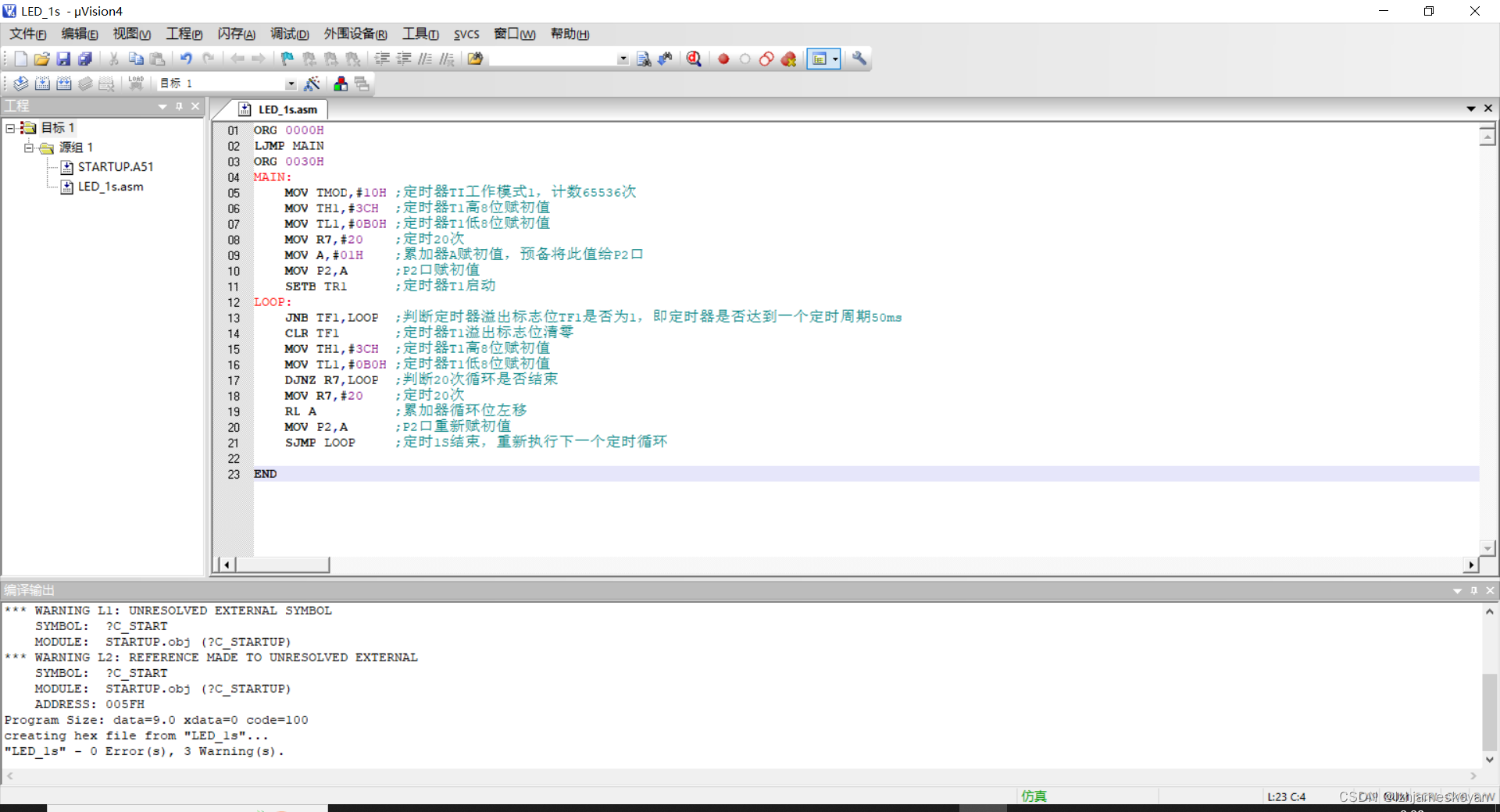

5.编译界面、仿真界面
