数码管仿真 及静态驱动
数码管原理

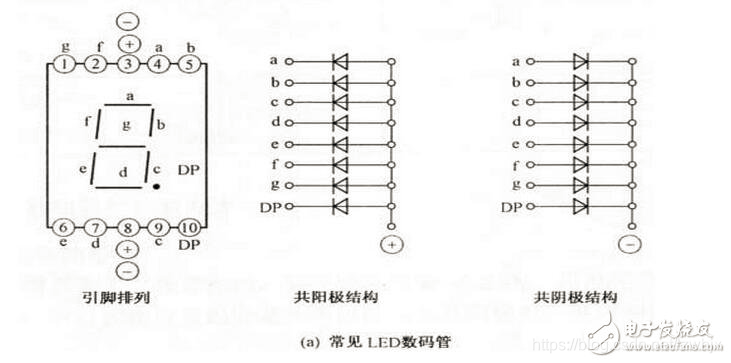

是最常见的显示器件，其内部是8个led，按照连接方法分共阳和共阴两种。共阳的com端接正电，信号端接低电平亮；共阴的com端接GND，信号端接高电平亮。
资料请自行百度。
仿真模型

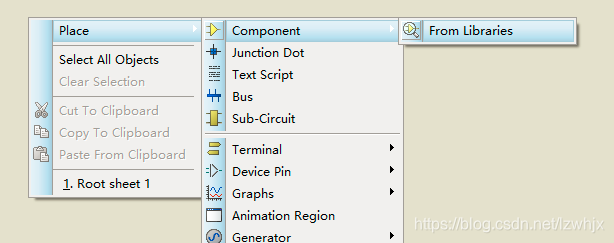

新建proteus空工程，在主窗口区域点右键，选 放置-原件-从库 如图

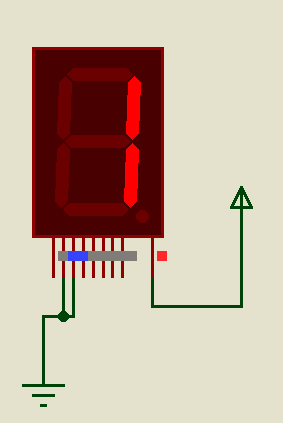

在左上第一个框里输入7seg 回车，在右面找 7seg-mpx1-ca。ca是共阳，cc是共阴。 搭电路如下验证。
电源和接地符号在主窗口左侧竖立的工具条，从上往下数第八个，点击后其右侧出现power、Gnd 等端子，点击并放置到电路图即可，连线简单，自己尝试即可。
数码管的静态驱动电路
单片机驱动数码管，一般都选共阳数码管，原因在于单片机芯片吸收（灌入）电流比较容易，输出电流比较困难，会导致发热增大。
现在看起来只需要把数码管的8个信号端代替连接上节课的8个独立led即可。请自行复制粘贴 刚
