很不错的国产指针表-MF63

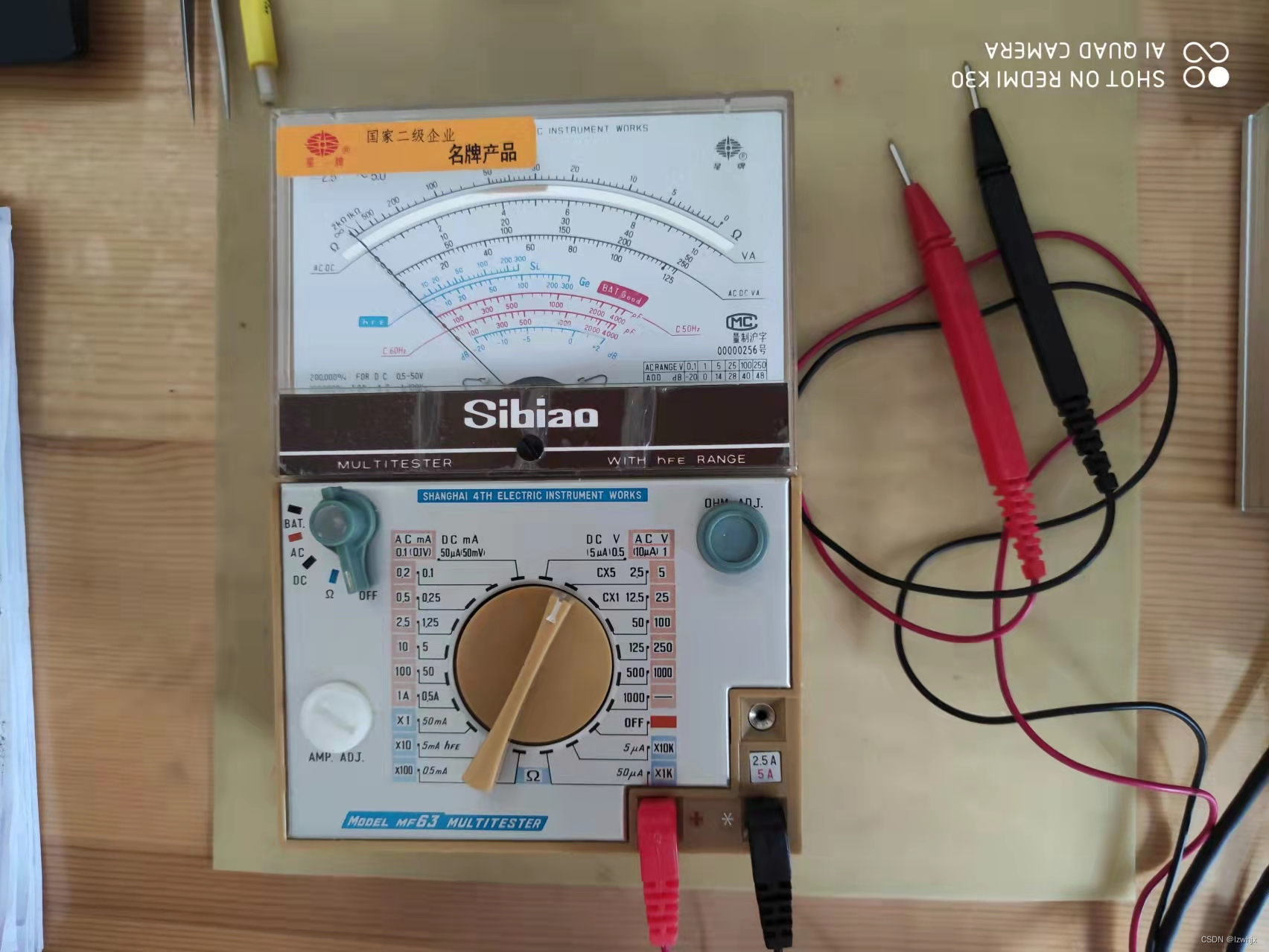

我的MF47万用表不行了，精度超差，线性更是糟糕。用两个“金蛋”可调把50uA满量程调准，结果满盘只有满量程压线。于是想找个靠谱的指针表换代。考虑sanwa 的张丝表，网上评论表针慢的“老年痴呆”。国产新表品质一言难尽，不想赌运气，于是转向老表（已经停产日久的）。选择标准 ：1、网上评价精度线性良好以上。2、颜值要高。3、价格。不能豆腐值个肉价钱。挑选之下MF36三点都满足，闲鱼140元入手，原盒原表笔8成新。

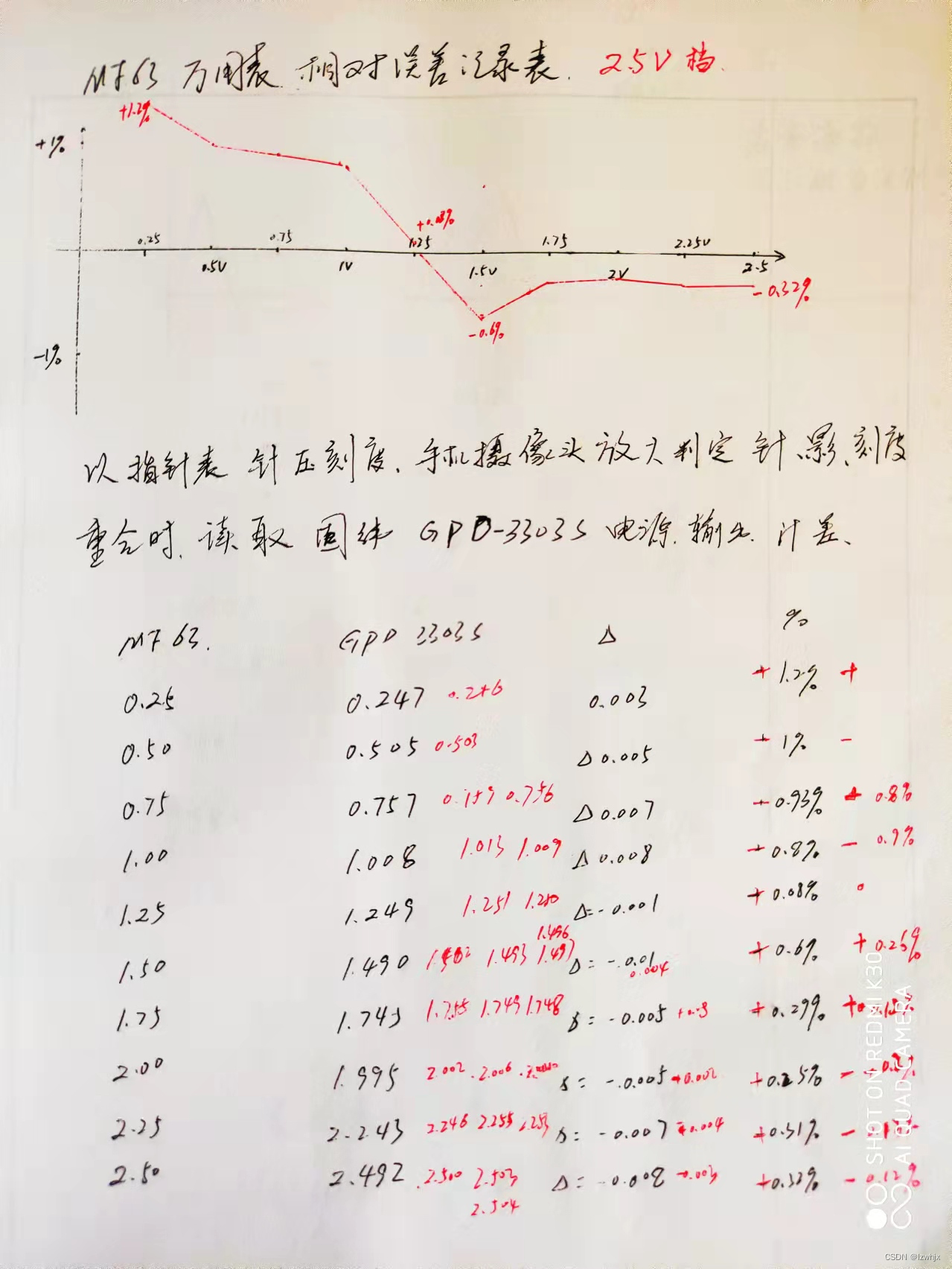

多年老货，当然需要细细打理。清洗电池座、保险座，更换个别锈蚀的软线，没有原装的6v叠层电池，直接用9v。细调表头后的短路铁板位置，把基准档满偏对照u1251b调精确。大致看线性还是不错的，基本上1/3以上偏转能处处压线。其它直流电压档也都优于标称的2.5%误差（最大误差1.2%–2.5V档测0.5V以下）。电阻档也精度良好。

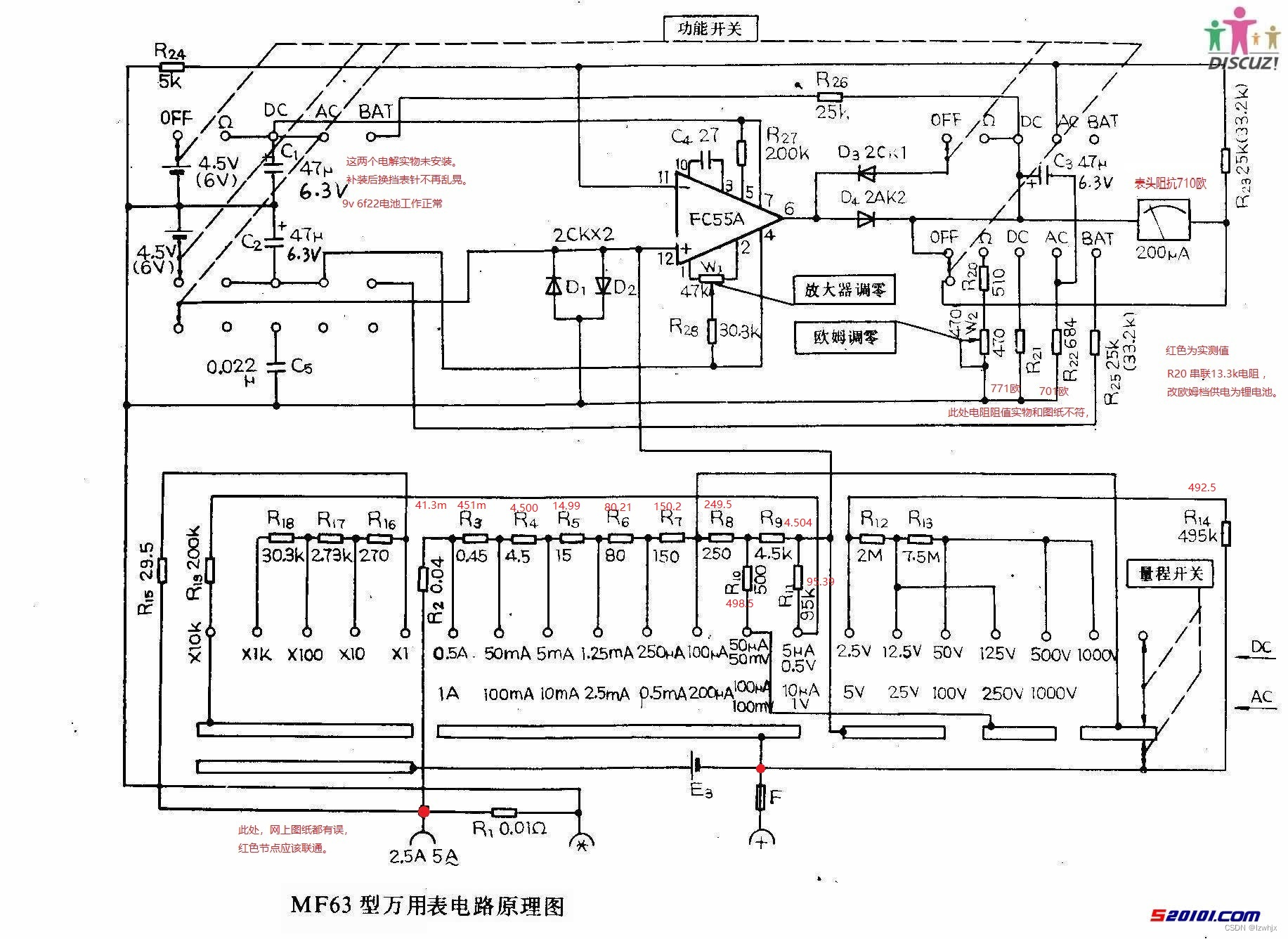

电路图如下：来源于网络，将错误之处按实际电路修改及测量记录了关键数据。
原电路欧姆档1.5v电池供电，不能测led、光耦。给R20串联13k电阻，就可以直接使用手头的5号3.6v锂电池。唯一不好就是欧姆档的电流大了，和拨盘上数据不符（*2.6系数即可）。
通过分析电路可以看出，整表的精度主要R1—R9电阻决定，这些绕线电阻和运放组成有源表头。在上面的电路图里记录了数据，可以看出大都精度高于千分之3。

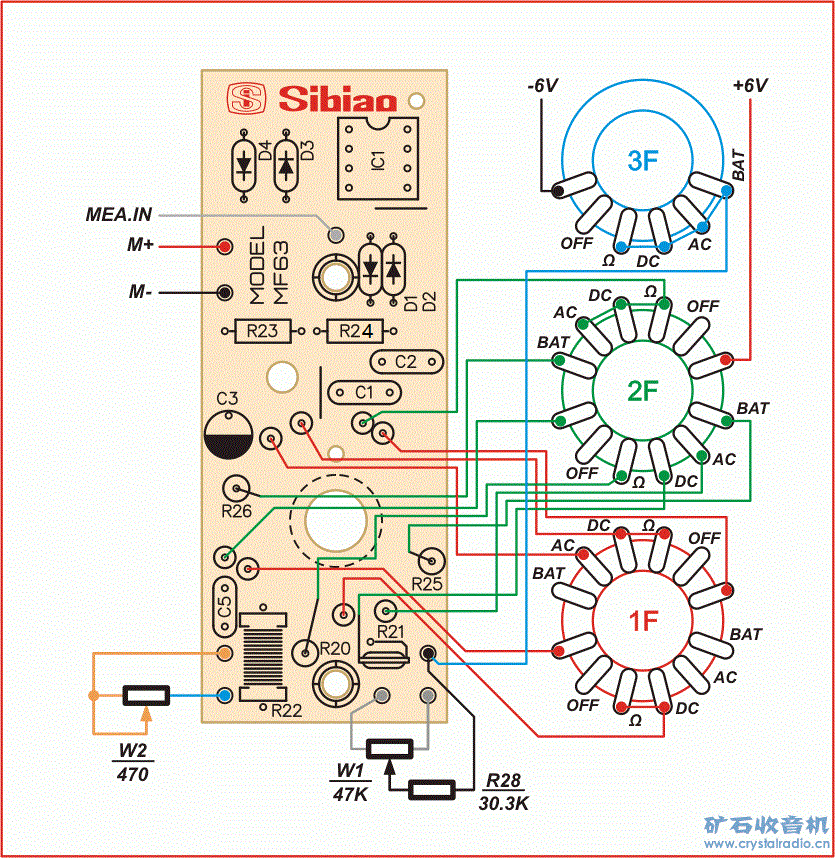

网上的文章有关于MF63万用表换运放的，现在原装的运放好好的，就不动手了。下图来源与网络，修改了一处错误（R24—原图是R25，错），贴在这里留用。印板尺寸85x32mm。
