STM32F103C6T6A  USB虚拟串口调测 cubeIDE HAL库函数版

原先手上有一块STM32F103RTC6测试版，但怎么弄不不出现usb设备（正常插上usb口pc应该会识别一个unknown device）看了下它的原理图，感觉D+的上拉电阻是接错位置了，所以果断换一块开发板试试。Usb线也要留意一下，一些usb线只有充电功能，没有通讯功能，一定要多换几条线试试

在某宝买了一块最便宜的STM32F103C6T6A最小系统版20块q。这个版没有usb下载口，usb只能做从设备，下载hex文件与调试需要一个ST-LINK V2的调试器也是20块q左右

本次调试使用软件版本：

感谢前人努力，请参考文章设置：

12_STM32Cubeide开发_USB从设备串口驱动程序_DDGGG1的博客-CSDN博客_cubeide usb

• 对错误进行修改

按着文章编辑完成然后编译，这时候你会发现大概率编译不通过，因为有几处需要修改的地方

1.接收和发送的相关协议修改配置

注：以下是在usbd_desc.c文件中修改  这里写错了，是usbd_cdc_if.c

2.头文件中相关修改

注：以下是在usbd_desc.h文件中修改   这里写错了，是usbd_cdc_if.h

再次编译又出现错误

d:\st\stm32cubeide_1.6.1\stm32cubeide\plugins\com.st.stm32cube.ide.mcu.externaltools.gnu-tools-for-stm32.10.3-2021.10.win32_1.0.0.202111181127\tools\arm-none-eabi\bin\ld.exe: F103C6T6A_usbserial.elf section `.text' will not fit in region `FLASH'

d:\st\stm32cubeide_1.6.1\stm32cubeide\plugins\com.st.stm32cube.ide.mcu.externaltools.gnu-tools-for-stm32.10.3-2021.10.win32_1.0.0.202111181127\tools\arm-none-eabi\bin\ld.exe: region `FLASH' overflowed by 4664 bytes

collect2.exe: error: ld returned 1 exit status

make: *** [makefile:71: F103C6T6A_usbserial.elf] Error 1

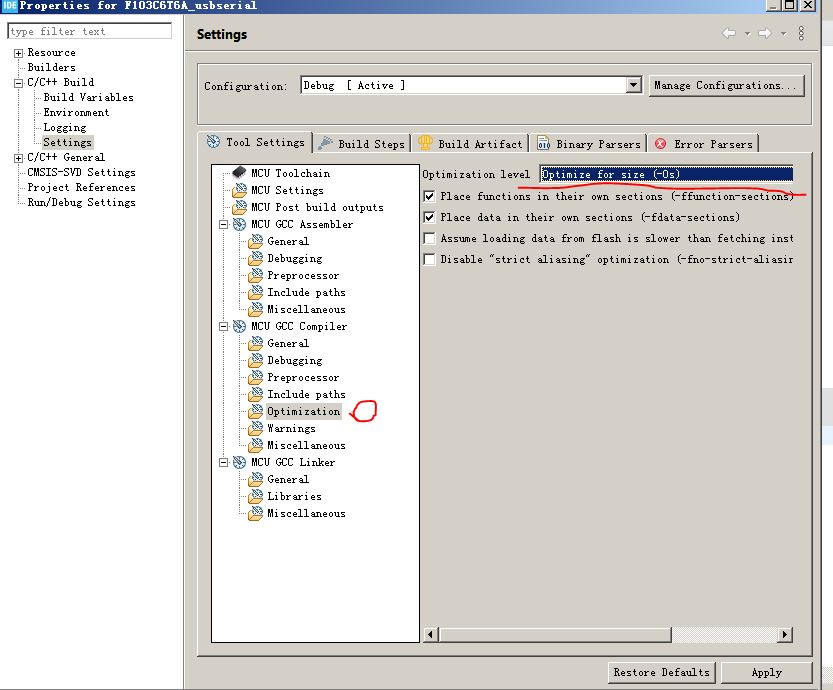

意思是编译出来的文件太大放不下flash，STM32F103C6T6A flash只有32kb，需要优化代码缩减文件尺寸

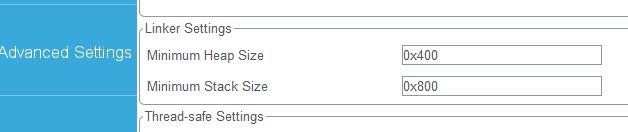

再次编译又提示RAM过小只有10kb，需要缩减ram

d:\st\stm32cubeide_1.6.1\stm32cubeide\plugins\com.st.stm32cube.ide.mcu.externaltools.gnu-tools-for-stm32.10.3-2021.10.win32_1.0.0.202111181127\tools\arm-none-eabi\bin\ld.exe: F103C6T6A_usbserial.elf section `._user_heap_stack' will not fit in region `RAM'

d:\st\stm32cubeide_1.6.1\stm32cubeide\plugins\com.st.stm32cube.ide.mcu.externaltools.gnu-tools-for-stm32.10.3-2021.10.win32_1.0.0.202111181127\tools\arm-none-eabi\bin\ld.exe: region `RAM' overflowed by 3208 bytes

collect2.exe: error: ld returned 1 exit status

make: *** [makefile:71: F103C6T6A_usbserial.elf] Error 1

因为出于调试目的，发送的包不是很大，缩减也没有什么影响，如果日后用于生产请自行斟酌以免影响程序运行的稳定性

修改之后编译一切顺利，下载到开发板运行。

插上usb线出现提示发现新硬件，但无法安装驱动，STMicroelectronics Virtual COM 前面有黄色感叹号

请自行到st官网上下载usb虚拟串口驱动程序：

STSW-STM32102 - STM32虚拟COM端口驱动程序 - STMicroelectronics

安装VCP_V1.5.0_Setup，如果之前安装过旧版本比如VCP_V1.4.0_Setup，需要先卸载旧版再安装新版本。我的VCP_V1.4.0_Setup这个版本无法识别，你的能识别就不用更新驱动

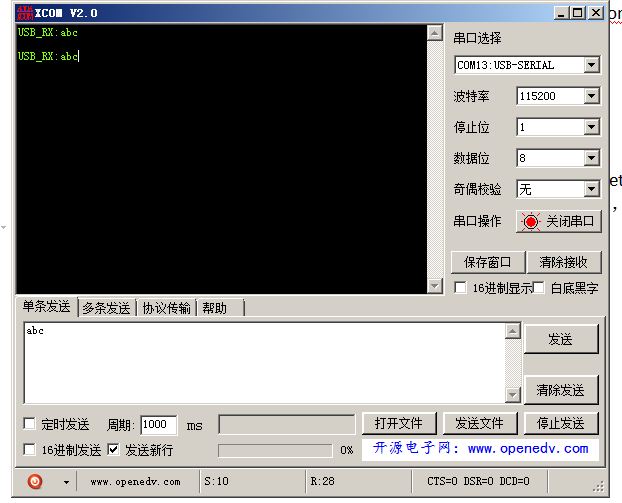

使用串口调试工具连接usb虚拟串口，发送数据

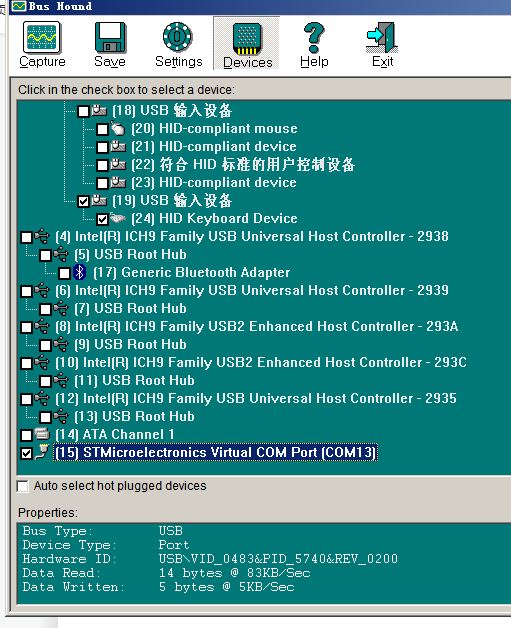

Usb调试工具跟踪数据收发

调试完成
