抓ram dump

如果你喜欢，聊历史，思哲学，品诗集，赏国学。

那就关注公众号：二校五叔

这个是博主的文学公众号啦

抓取工具：QPST
解析工具：CrasScope

抓取QPST的原理：
系统需要触发crash， 同时机器需要进行warm reset
当进入warm reset的时候，QPST可以开始抓取ram dump了，此时正常的电流为

这里有三种方法可以触发crash，然后进入warm reset：
1.命令方法
输入以下命令

cd /d/regmap/spmi0-00 --------- 有时候是 cd /d/spmi/spmi-0
echo 0x844 > address
echo 0x00 > data
echo 0x845 > address
echo 0x00 > data
echo 0x846 > address
echo 0x01 > data
echo 0x847 > address
echo 0x80 > data

之后按下音量下键，就会主动触发crash 和 warm reset，之后就会抓取到ram dump了

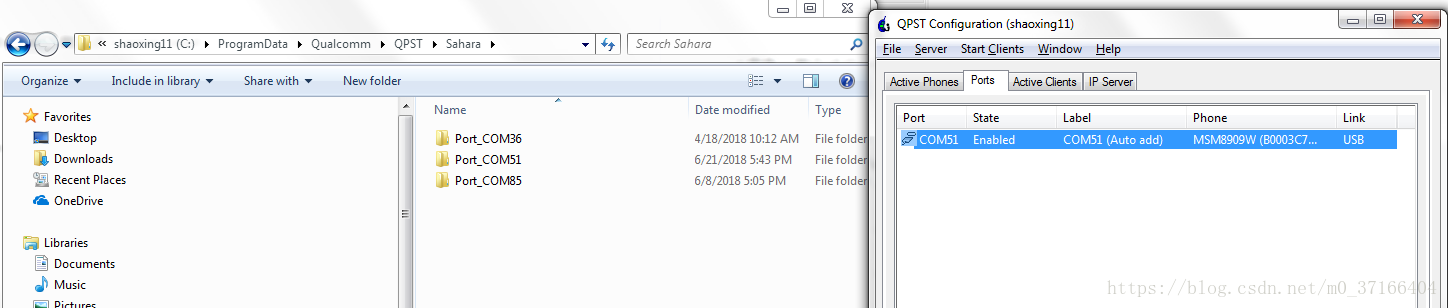

路径：

2.硬件触发法
任何时候，拉低pmic的PS_HOLD引脚，就会触发crash 和 warm reset

3.修改代码和dts方法，这个方法还没有验证
在msm-pm660.dtsi中修改

qcom,pon_2 {
        qcom,pon-type = <1>;
        qcom,support-reset = <1>;
        //qcom,pull-up = <1>;  --- 去掉
        qcom,s1-timer = <0>;   --- Specify if this pon type needs to handle bark irq
        qcom,s2-timer = <2000>;  ---- 2ms
        qcom,s2-type = <1>;   --- WARM(1)的type
        //linux,code = <114>; --- 去掉
        qcom,use-bark;
};

之后再按下音量下键两秒
如果是在vddmin状态下抓取的，可能需要在下面的代码中注释掉按键的触发唤醒，否则抓到的就是唤醒的ram dump，而不是vdd min下的ram dump
kernel/msm-3.18/drivers/platform/msm/qpnp-power-on.c

在qpnp_pon_request_irqs中
/* mark the interrupts wakeable if they support linux-key */
 if (cfg->key_code) {
         //enable_irq_wake(cfg->state_irq);--------------注释
         /* special handling for RESIN due to a hardware bug */
         if (cfg->pon_type == PON_RESIN && cfg->support_reset)
                 //enable_irq_wake(cfg->bark_irq);--------注释
                 ;
 }

接下来就是解析抓到的ram dump
使用CrasScope分析：
安装

1. type go/crashscope
2. click Installation.
3. copy Shanghai mirror address.
   \dine\tools\installers\crashscope
4. open the directory in the server.
5. click CrashScope

打开CrasScope
输入meta路径，和ram dump路径，output路径，点击run，就可以了
