1.几条汇编指令

  1. LDR ：（load）读内存

      LDR   R0 ， [R1]                       // 假设R1的值是x，读取地址x上的数据，保存到R0中。

2. STR ：（store）写内存

      STR   R0 ， [R1]                      // 假设R1的值是x，把R0的值写到地址x上。

3. B：跳转

      halt:  b  halt                     // 此例用于实现死循环功能，避免程序跑飞。

4. MOV ：（move）(移动) 赋值

      LDR   R0 ， R1                        // 把R1的值赋给R0，R0 = R1。

      LDR   R0 ， #0x01                   // 把立即数的值赋给R0，R0 = 0x01。

5. LDR ：伪指令用法

      LDR   R0 ，= 0x12345678      // 把 0x12345678 这个值赋给R0，R0 = 0x12345678。

      伪指令会被拆分为几条真正的arm指令执行，引入伪指令是因为使用MOV指令赋值时真正值得小于寄存位宽。



2.汇编代码

.text
.global _start
_start:

    /*配置GPF4为输出引脚*/
    /*把0x100写到地址0x56000050*/
	LDR r0,=0x56000050
	LDR r1,=0x100    /* mov R0,#0X100 */
	str r1,[r0]

    /*设置GPF4为输出高电平*/
    /*把0写到地址0x56000054*/
	LDR r0,=0x56000054
	LDR r1,=0x00    /* mov R0,#0X00 */
	str r1,[r0]

    /* 死循环 */
mainloop:
	b mainloop

.text和.global 是arm-gcc编译器的关键词。

.text 段保存代码，是只读和【可执行】的，后面那些指令都属于【.text】段。
.global 告诉编译器后续跟的是一个全局可见的名字【可能是变量，也可以是函数名】；
在本例中，_start是一个函数的起始地址，也是编译、链接后程序的【起始地址】。由于程序是通过加载器来加载的，必须要找到 _start 名字的函数，因此_start必须定义成全局的，以便存在于编译后的全局符合表中，供其它程序【如加载器】寻找到。



3.Makefile

led.bin:led.s
	arm-linux-gcc -c -o led_on.o led_on.S
	arm-linux-ld -Ttext 0 led_on.o -o led_on.elf
	arm-linux-objcopy -O binary -S led_on.elf led_on.bin
         /* 把可执行文件反汇编，此处用于分析代码 */
        arm-linux-objdump -D led_on.elf > led_on.dis

clean:
	rm -f *.bin  *.o *.elf



4.反汇编结果

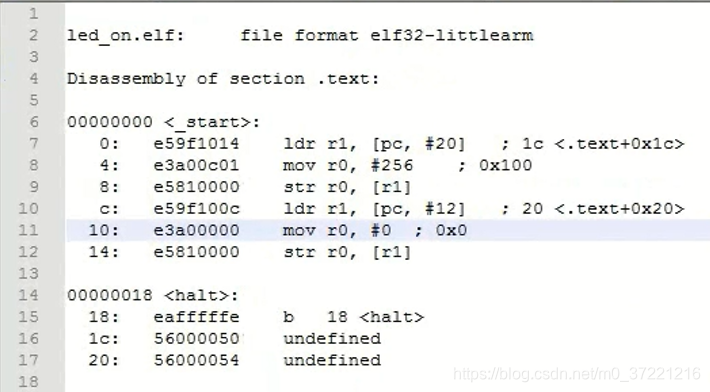

可见其中的地址、机器码和汇编码。
