HE TB PPDU MU-RTS

已于 2024-05-26 09:06:49 修改
阅读量381 收藏
点赞数 3
文章标签： iot
于 2024-05-26 09:04:03 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_37458552/article/details/139207585
版权

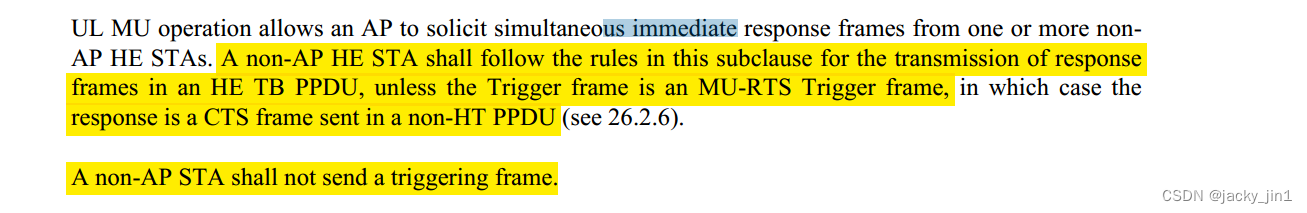

  看起来像是MU-RTS的触发帧的应答不是HE TB PPDU，而是传统得的帧，应答CTS。

  非AP 的STA，是不能发送触发帧，也就是说，触发帧，只能是由AP发送给STA
