WS2812-5050-RGB-LED的使用笔记 ---- 基于STM32与RT-thread操作系统

一、WS2812-5050-RGB-LED 介绍与控制原理

1.1、介绍

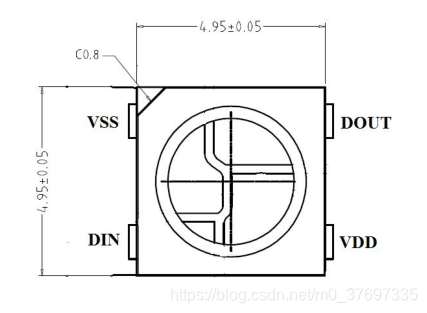

WS2812-5050-RGB-LED是一款内置IC控制电路的全彩灯珠，显示效果十分酷炫。


主要特点：

• 每个像素点的三基色颜色可实现256级亮度显示，完成16777216种颜色的全真色彩显示，扫描频率不低于400Hz/s。
• 串行级联接口，能通过一根信号线完成数据的接收与解码。也就是可以通过一根数据线串联多个该灯珠。

• 内置信号整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加。

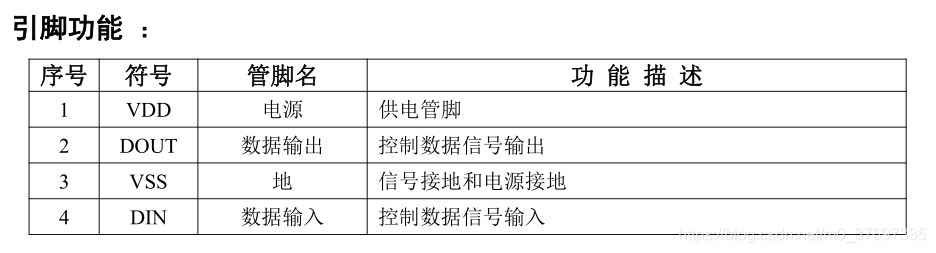

1.2、显示效果控制原理

数据协议采用单线归零码的通讯方式，像素点在上电复位以后，DIN端接受从控制器传输过来的数据，首先送过来的24bit数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少24bit。像素点采用自动整形转发技术，使得该像素点的级联个数不受信号传送的限制，仅仅受限信号传输速度要求。

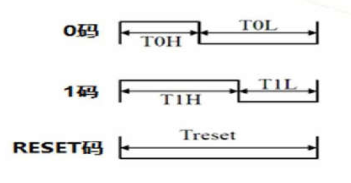

单线归零码由三种码型组成：

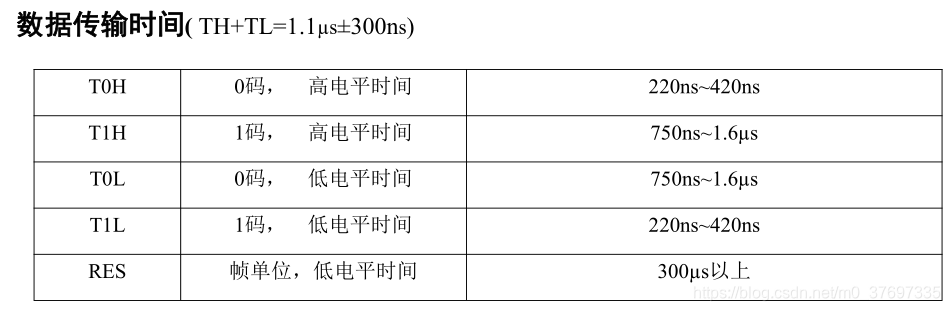

其中其时间要求如下，利用高低电平的时间来区分编码的类型。

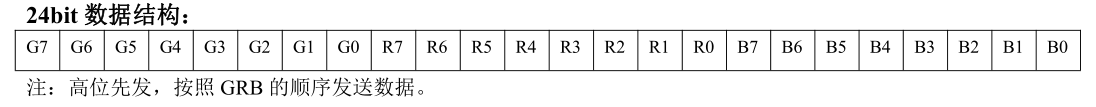

一个灯珠需要接收24bit的数据，也就是红（R）、绿（G）、蓝（B）分别占据8bit，也就是每种颜色有256种亮度显示，加上三种颜色组合成万千颜色。各种颜色的bit具体对应位置如下：

1.3、多灯珠串联的电路的色彩控制

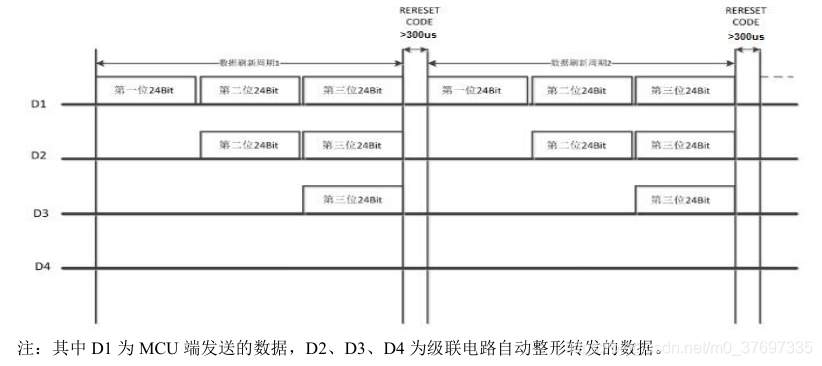

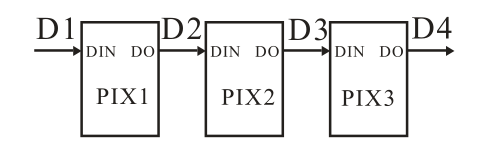

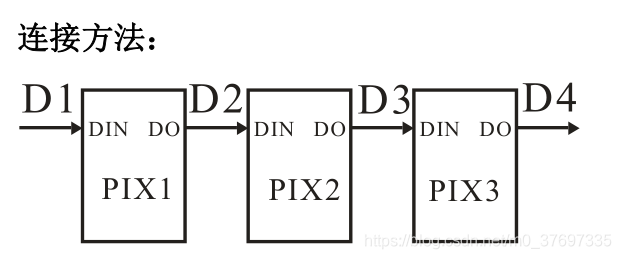

多灯珠串联一起，使用的是同一根数据线，一根信号线控制多个灯，大大节省了控制IC的IO口数量。数据传递的效果如下：

二、STM32 解决ns延时的问题
