本文介绍了如何使用Arduino UNO控制1088AS 8*8点阵屏，包括材料准备、接线步骤和程序设计。接线时需注意点阵屏的共阴极特性，并根据引脚定义进行连接。程序设计部分涉及文字跳动效果的实现，通过特定的引脚电平控制点亮点阵屏的特定位置。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

材料准备

Arduino UNO
1088AS 8*8点阵
杜邦线若干

接线步骤

行列定义
在这里插入图片描述

内部结构图

行共阴极
在这里插入图片描述
行共阳极

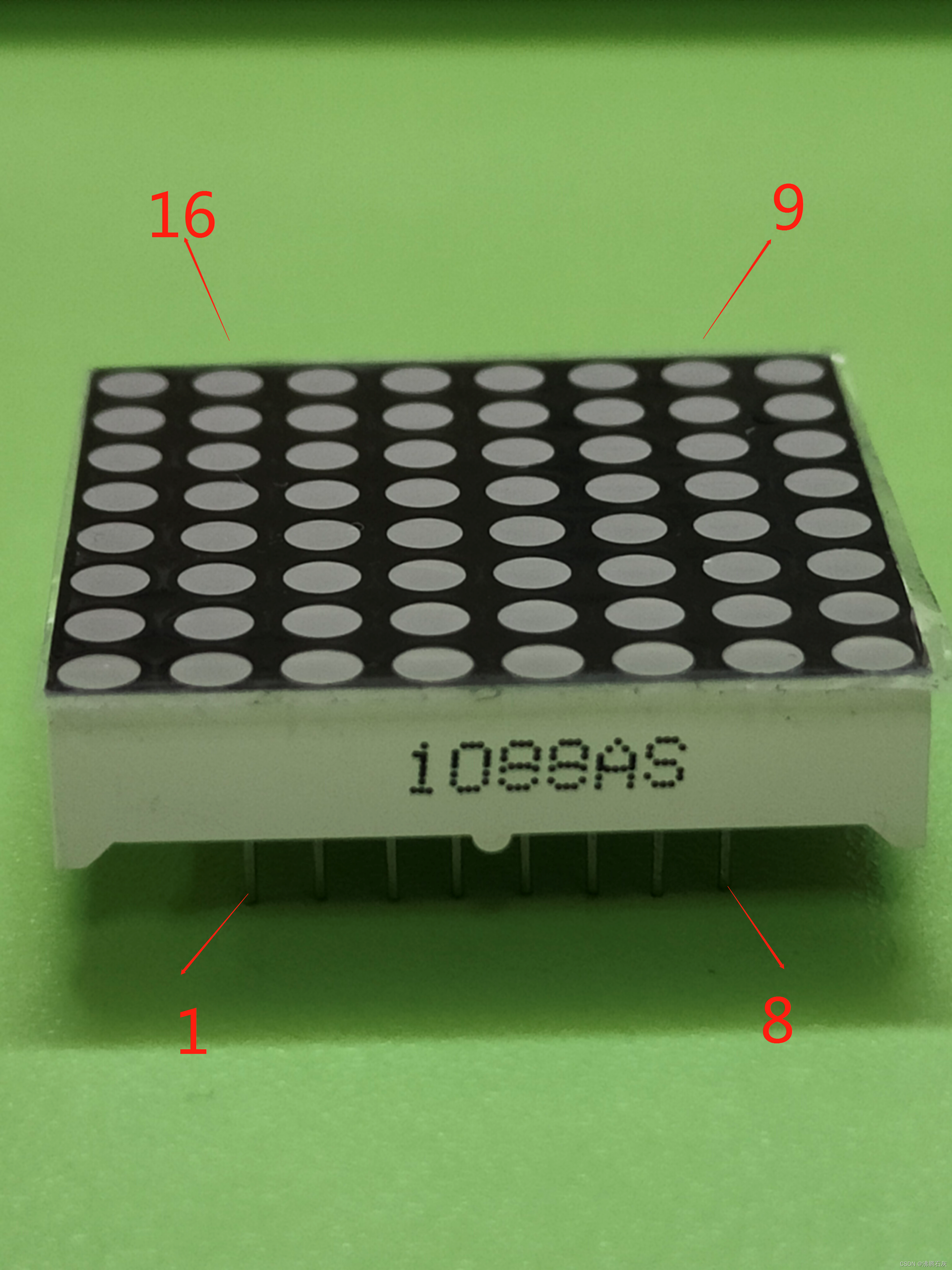

这里使用的点阵是共阴极的，那么接下来我们来看看接线，那么接线前我们需要认识一下引脚，有文字的一侧朝下，点阵一共16个引脚，下方最左边为1号引脚。最右边为8号，如下图所示

我是共阴所以看这幅图
在这里插入图片描述

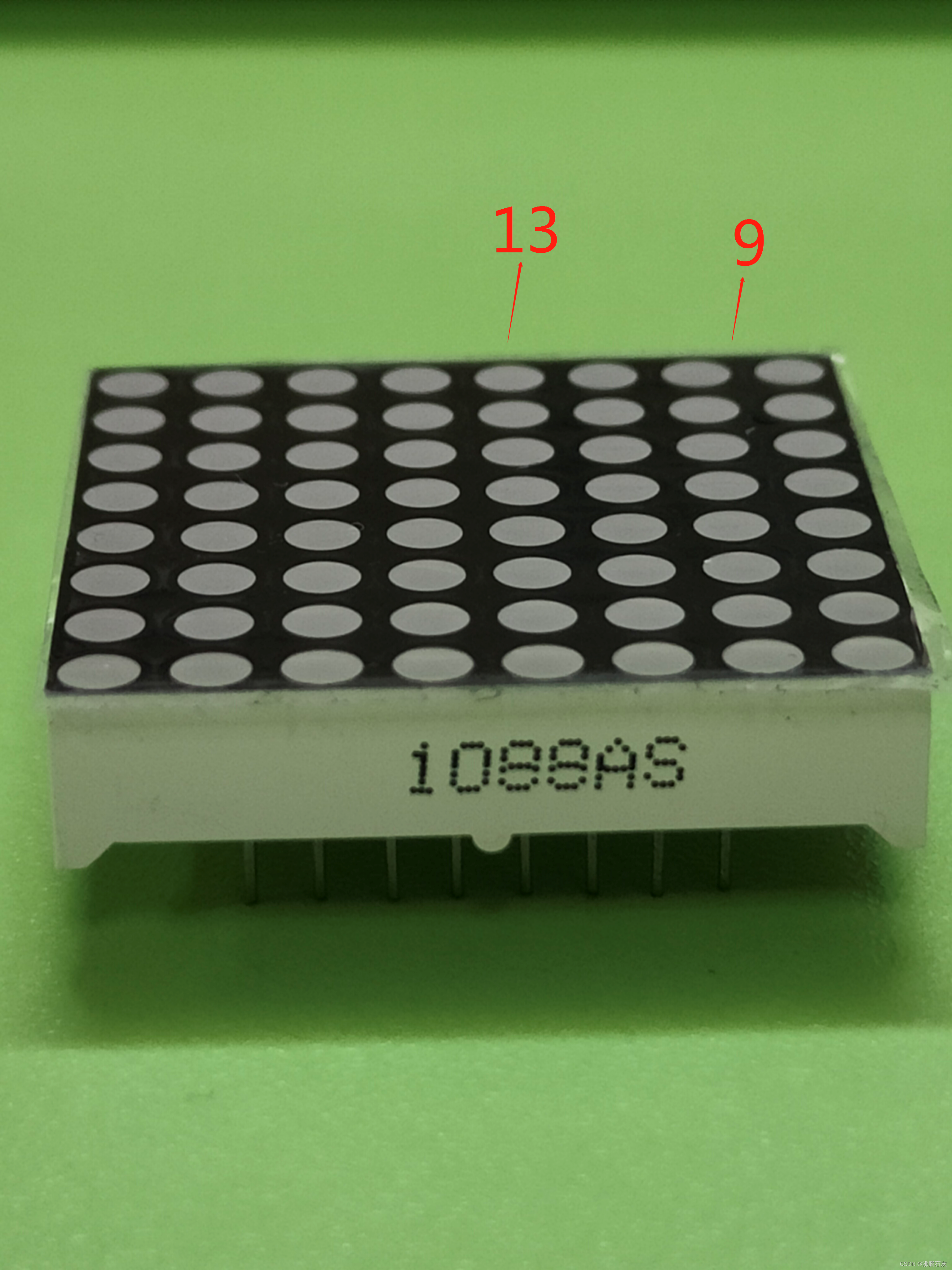

点阵的16个引脚分别代表着8列和8行，通过指定哪一列和哪一行的引脚为高低电平，实现点亮，比如点亮最左上方，看上图左上方行和列是那两个引脚，圆圈内数字表示引脚，行是9，列是13，所以点亮最左上方，只需要让13引脚高电平，9引脚低电平即可点亮，可使用万用表测试电路导通方法点亮
在这里插入图片描述

测试

在这里插入图片描述

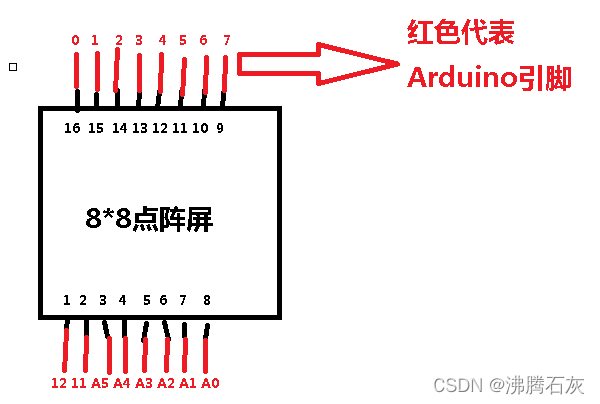

具体连线

在这里插入图片描述
通过两个素组将接线引脚存储进来，行（col），列（row）

int col[8] = {
   7,2,A0,4,12,A1,11,A3};
int row[8] = {
   3,A5,A4,6,A2,5,1,0};

程序设计

int col[8] = {
   7,2,A0,4,12,A1,11,A3};
int row[8] = {
   3,A5,A4,6,A2,5,1,0};
int appear[8][8] = {
   {
   0,0,0,0,0,0,0,0},//爱心
                    {
   0,1,0,0,0,0,1,0},
                    {
   1,0,1,0,0,1,0,1},
                    {
   1,0,0,1,1,0,0,1},
                    {
   0,1,0,0,0,0,1,0},
                    {
   0,0,1,0,0,1,0,0},
                    {
   0,0,0,1,1,0,0,0},
                    {
   0,0,0,0,0,0,0,0}};
void setup() {

  for(int i = 0;i < 8;i++){

    pinMode(row[i],OUTPUT);
    pinMode(col[i],OUTPUT);
    digitalWrite(row[i],LOW);//把行设为高电压，把列设为低电压，避免接通就亮。
    digitalWrite(col[i],HIGH);
  }
}
void loop() {

      draw();
}

void draw(){

  for(int i = 0;i < 8;i++){

    for(int j = 0;j < 8;j++){

      if(appear[i][j] == 1){
   //逐行逐列检查是否等于1。
        digitalWrite(col[i],LOW);//从数组为1的位置开始点亮
        digitalWrite(row[j],HIGH);
        delay(1);
        digitalWrite(row[j],LOW);//把数组为1后面位置都LED熄灭
        digitalWrite(col[i],HIGH);
        }
      }
   }
}

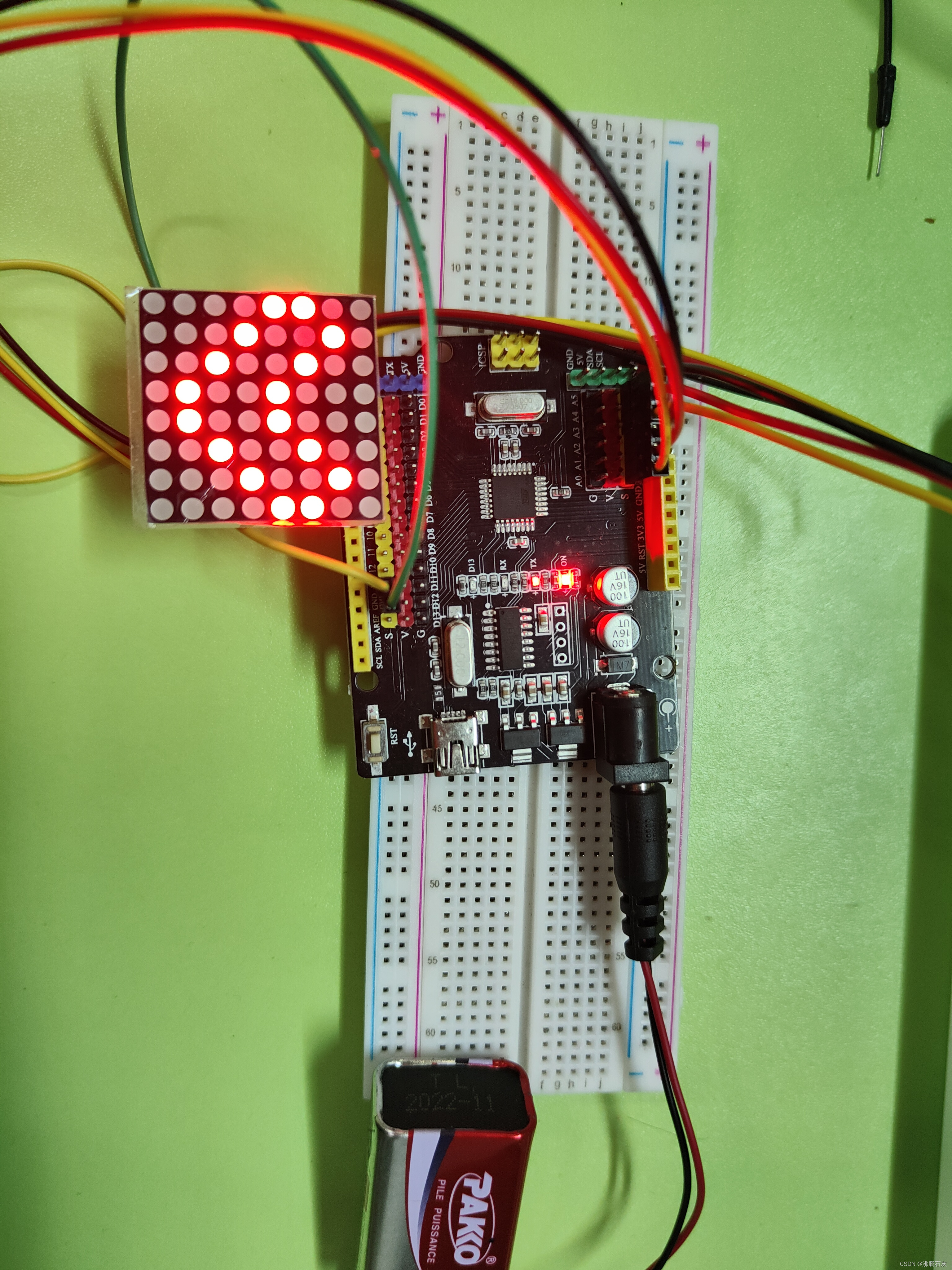

效果

在这里插入图片描述

文字跳动设计

int col[8] = {
   7,2,A0,4,12,A1,11,A3};
