四月第四周，五月第一周——布料制作

在《四月第四周——人物模型》这一篇里我提到的关于人物衣服的制作，之前在maya的学习里面没有接触过这一部分，这里也涉及到maya的“动力学”模块，是一个新的学习领域，因此我在这两周也抽时间进行了集中的入门学习，主要学了有关ncloth这一部分。我将从床单（桌布）、窗帘、衣服三种模型的制作这三方面讲解我的学习过程。窗帘、桌布也被我应用到了老房子的场景模型中。

入门

• 床单

先从最简单的布料开始，主要的研究对象由以前的建模、动画、渲染变成了动力学fx模块，maya的学习又开辟了一个新领域。

布料主要使用的是菜单栏里的ncloth和nconstraint。

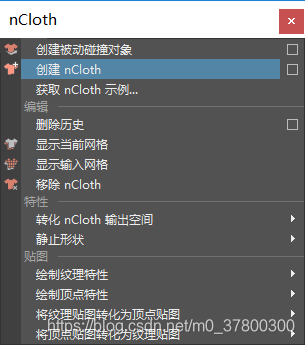

在ncloth里，主要使用的功能是“创建ncloth”，可以把一个平面模型转化为可以解算的布料。“创建被动碰撞对象”是配合布料发生碰撞作用的物体，比如桌面、地面等。

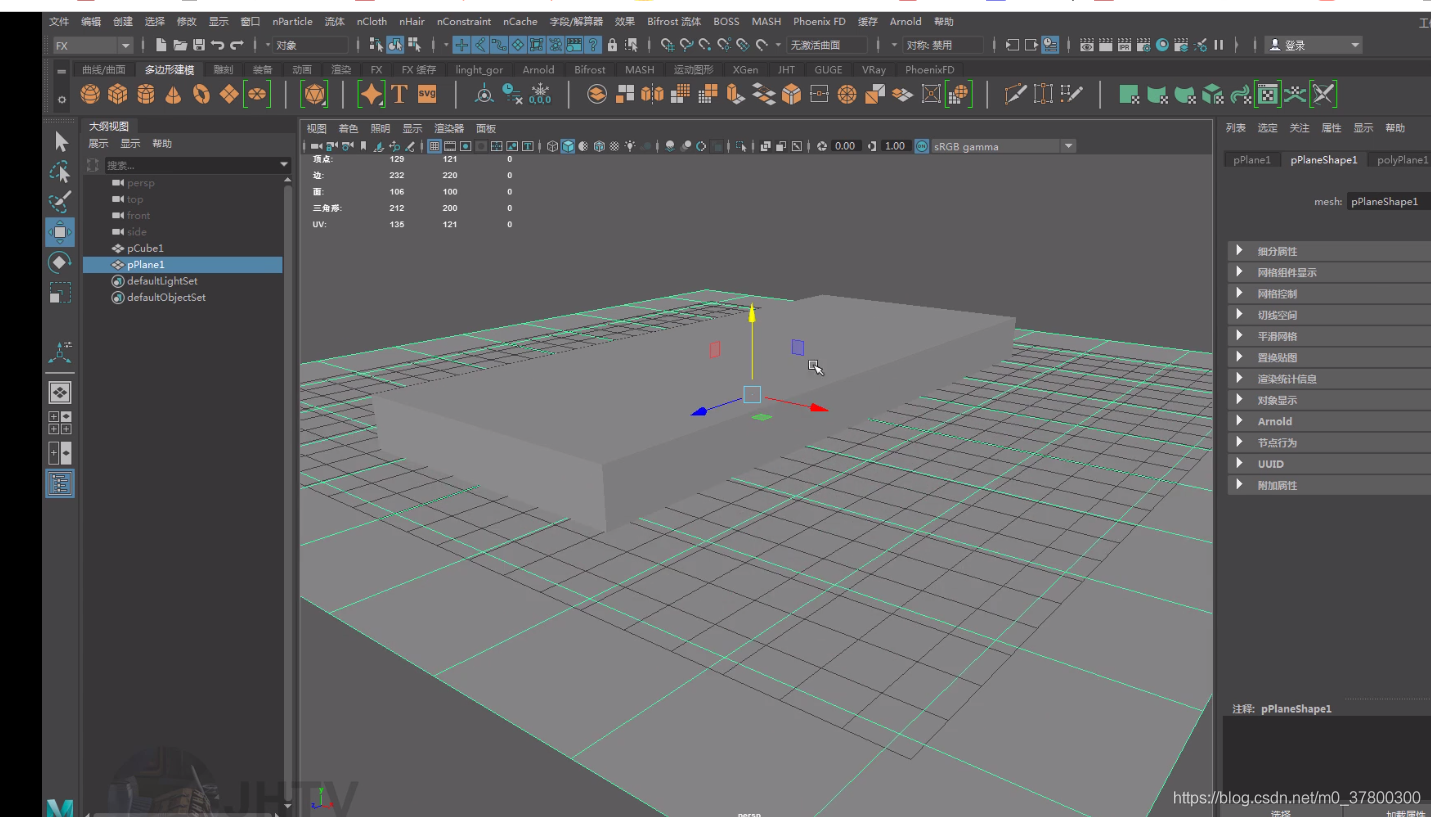

首先制作一个有褶皱的床单，先创建一个平面作为地面，和一个立方体作为床。

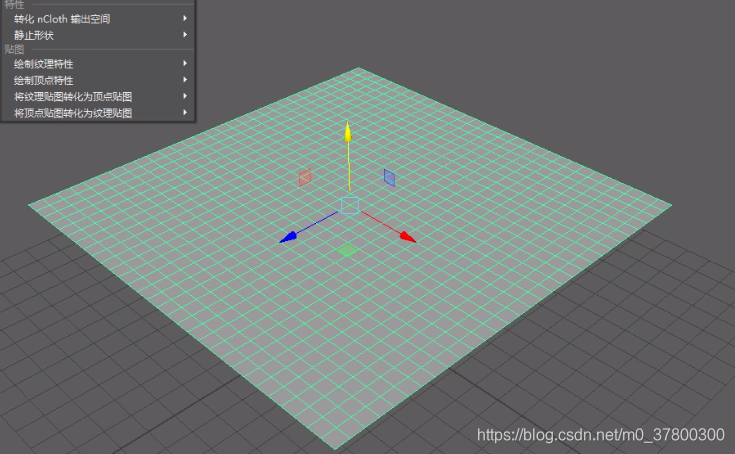

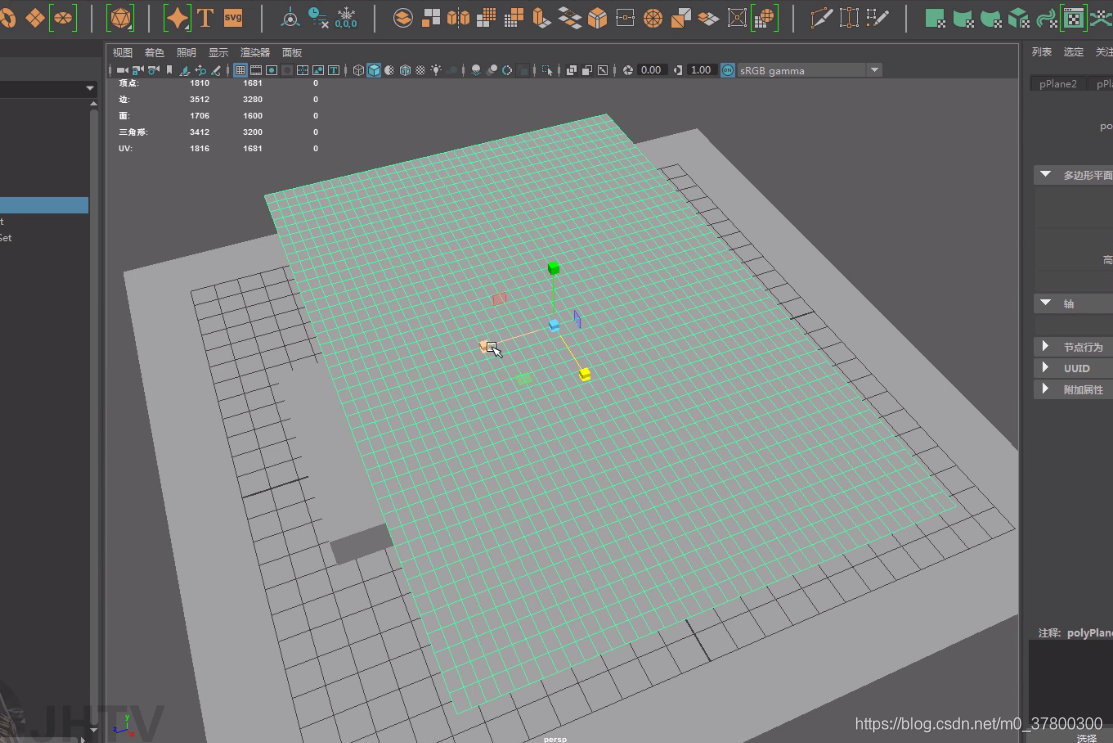

创建一个平面作为被单，注意这个平面的宽度和高度细分数一定要比较大，这样才会使布料的解算效果更好更逼真，但同时也会使计算时间延长，占用更多内存。

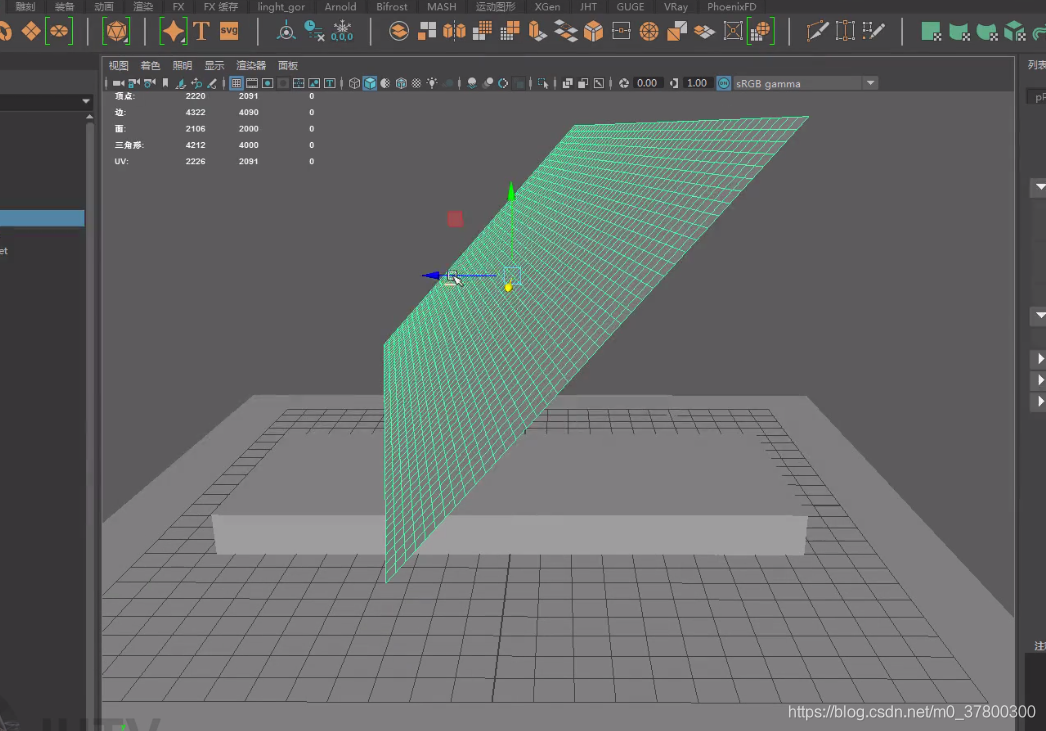

要使上面的床单落在床上并产生自然地褶皱效果，可以先适当的对上面的这个平面进行旋转和缩放。下落的初始状态越不规则产生的效果越自然。

调整好初始位置，对这个平面“创建ncloth”，相应的给床和地面“创建被动碰撞对象”。左边的属性状态栏变为如下，在这里可以相应改变布料的运动属性，包括阻力摩擦力风力大小等。

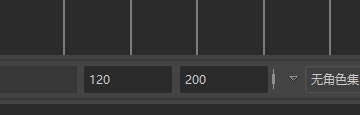

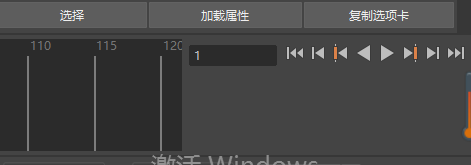

点击动画播放按钮或者fx里的“启动交互式播放”，开始对布料的运动进行解算。注意还要把下方的动画播放范围增大，避免布料还没解算完就已经播放结束，达不到想要的效果。

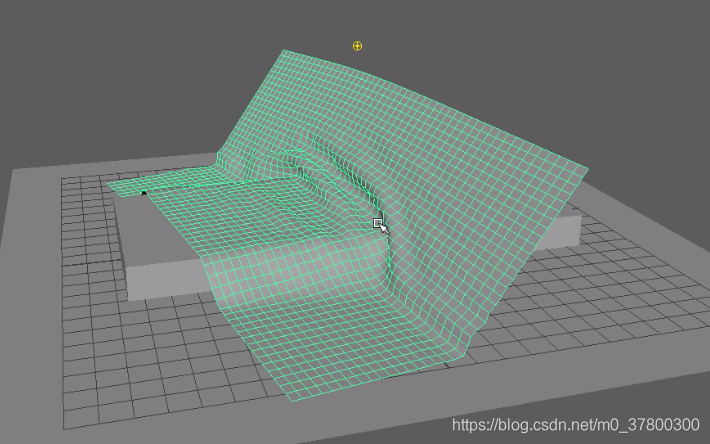

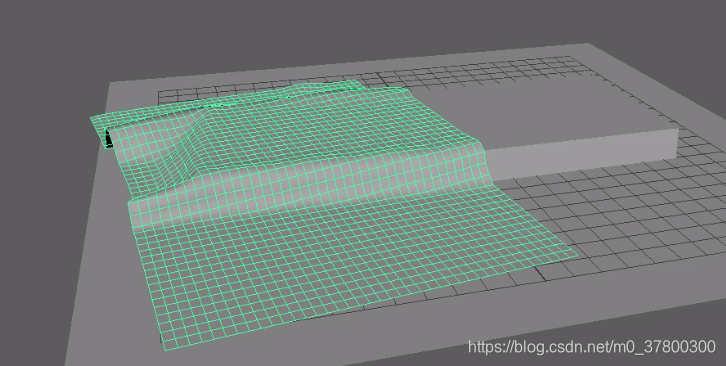

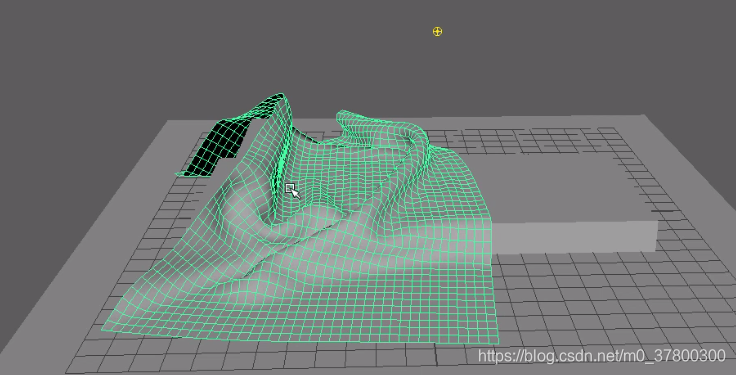

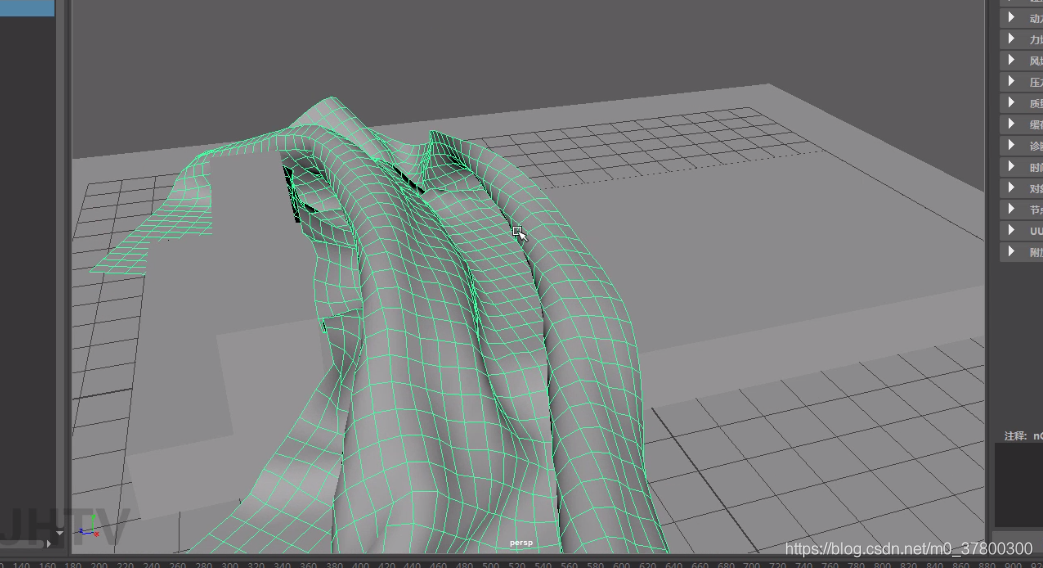

物体的下落过程会产生褶皱，并且运动到后期会从被动碰撞对象上滑落下来 。



 如果觉得这样的效果不好，可以在属性栏增大摩擦力，或者直接在被动碰撞物体上创建一个阻挡布料滑落的东西，来使褶皱更加自然。

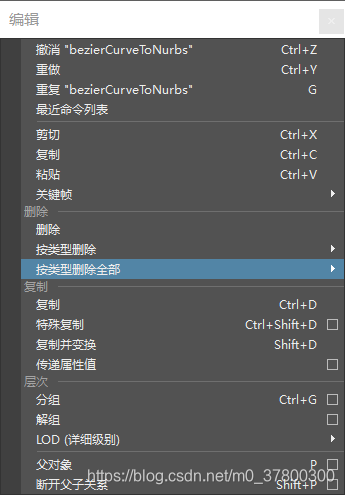

 当效果调整好之后，选中布料，点击“按类型删除全部”——“历史”，就把当前的布料形状保留下来了。



删除掉不需要的物体，然后导出这个布料曲面，就可以放在需要的其他模型场景里了。

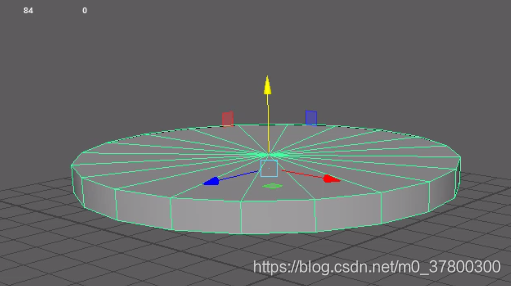

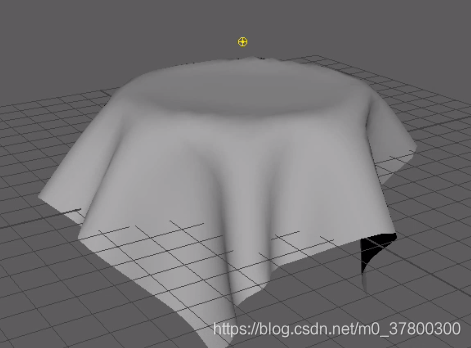

桌布的制作过程同理，之后把一个圆柱作为桌面，当做被动碰撞对象即可。



• 窗帘

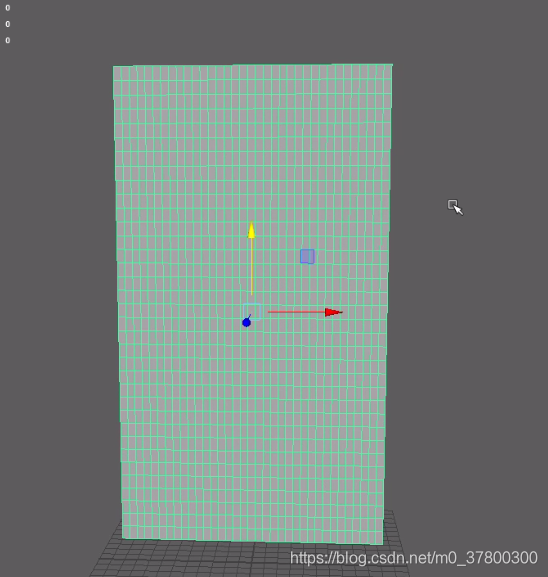

窗帘是垂直悬挂的，先做出这样一个平面。

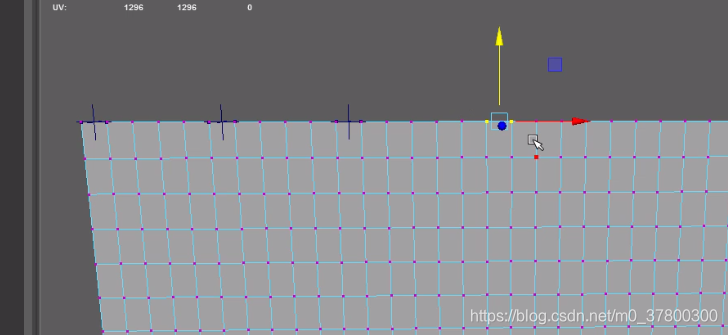

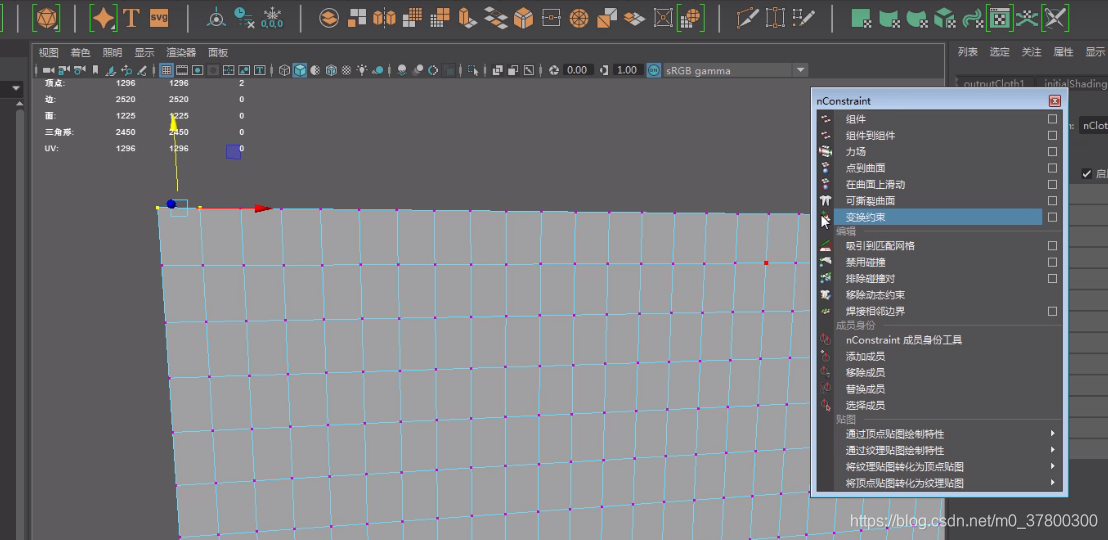

直接对这个平面创建ncloth，这个平面会垂直下落，显然不是想要的效果。所以先对这个窗帘的最上面的边的几个顶点进行约束。约束的目的是让这几个点像钉子一样拉住这个平面。创建约束使用的是nconstraint里面的变换约束。选中前两个点，进行约束。

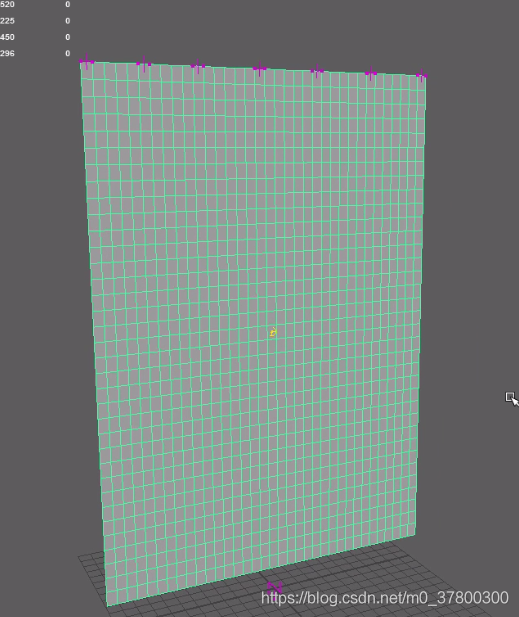

同理两个为一组多创建几个约束。

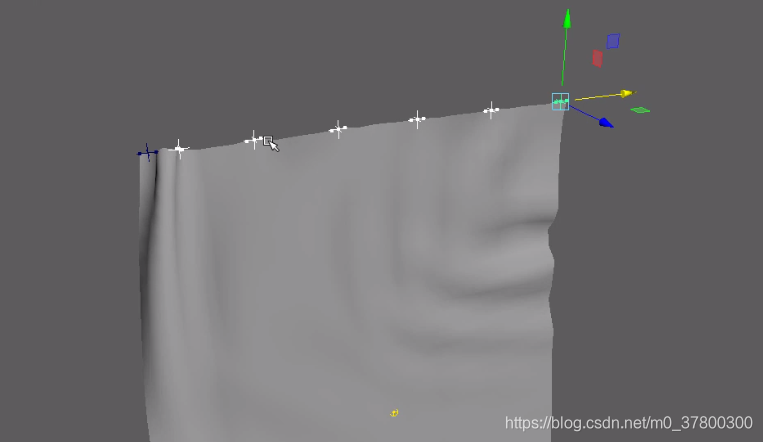

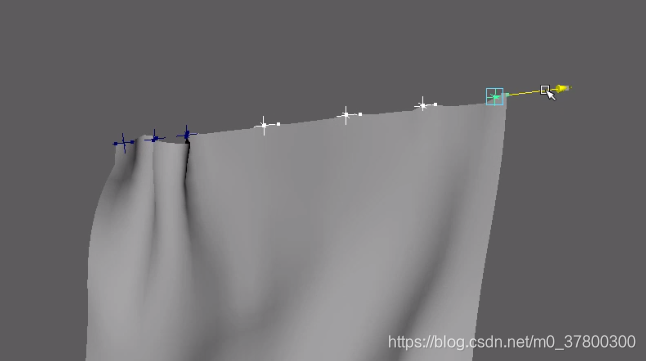

这时再点击播放，会发现这几个被约束的点像钉子一样拉住了平面。

这时候可以开始做窗帘的褶皱了。点击播放按钮，先选中除了第一组之外的后面几组，在播放的同时向前移动。

同理依次选中后面的，再次向前移动。

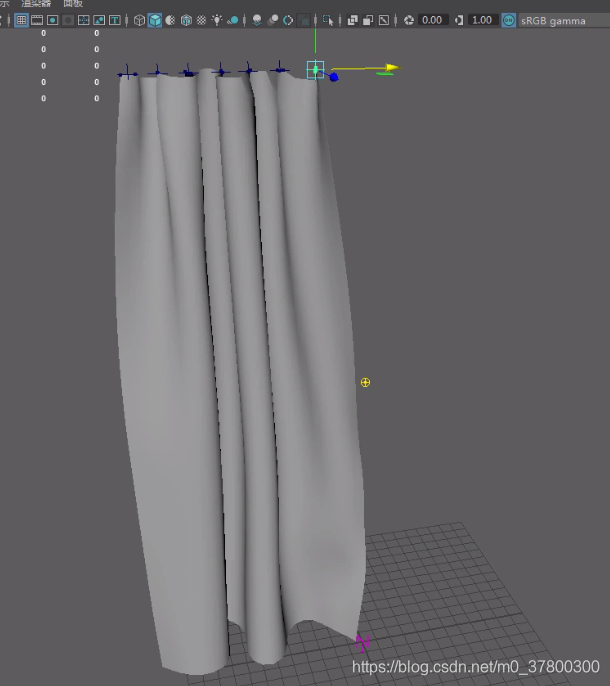

最终导出，实现了窗帘的效果。

进阶

• 衣服

学习了布料的制作，可以选择在maya里制作衣服，主要思路是：

1. 导入人体的一个基础模型；

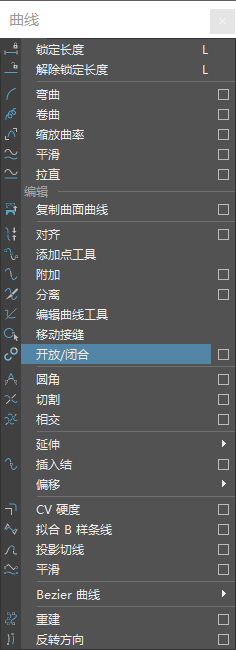

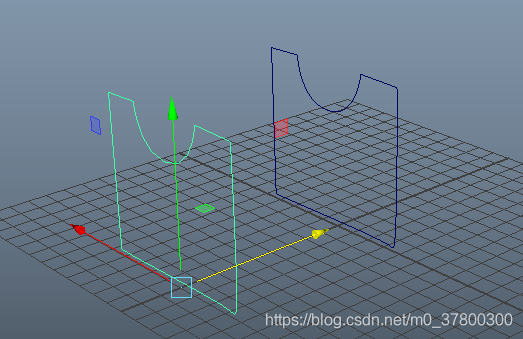

2. 使用cv曲线（教程上说是使用cv曲线，但我发现cv曲线不能画出直线效果，它的平滑算法只能在三个点之前生成曲线，所以我使用的是bizer曲线工具。）画出想要的衣服的轮廓形状，这个曲线一定是封闭的。如果画的不封闭，可以在“曲线”——“开放/闭合”那里自动封闭曲线。
3. 创建曲线之后，在“曲面”里选择封闭填充，生成一个面。复制这个面，两个面分别在人体一前一后。
4. 对这两个面进行合并，然后选择轮廓边，进行接缝处理。

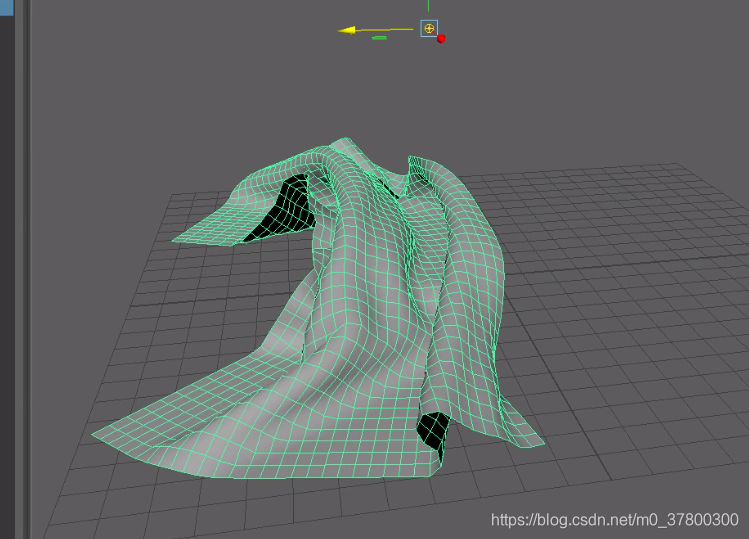

5. 对这个面片构建ncloth，然后选中人体作为被动碰撞对象。点击播放，等面片撞击到人体并且效果理想时，清除历史，保留当前的衣服状态。

cv曲线

bizer曲线

后来查找了网络发现有一个专门制作衣服的软件Marvelous Designer 7，制作起来更加方便，效果也更好。之后如果有需要再去学习一下这个软件的使用。因为我们对衣服的设计感要求不是非常的严格，这里就使用maya的布料工具进行衣服的创建即可。
