5G学习：5G总体架构

5G基本框架

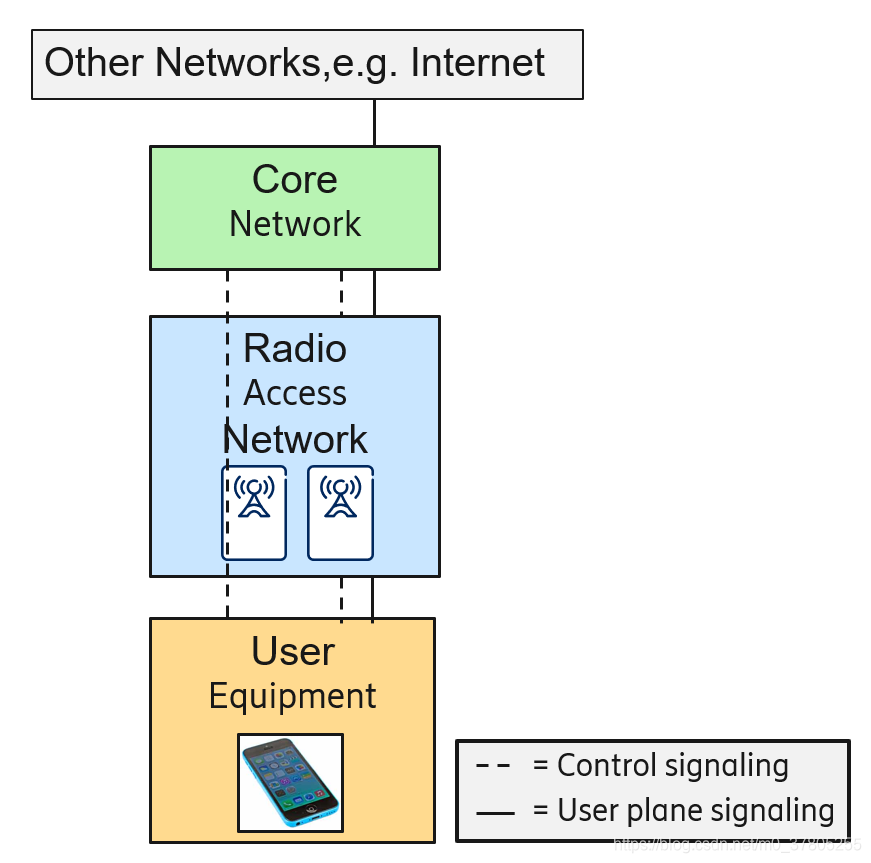

如上图所示，我们所熟知的网络架构简单来说，主要分为三层，从下往上依次是：终端（User Equipment，UE）、基站（Radio Access Network，RAN）、核心网（Core Network，CN）。在核心网之上还有其他的网络，比如，如果直接上网的话，核心网上面通过防火墙接的互联网，即Internet。

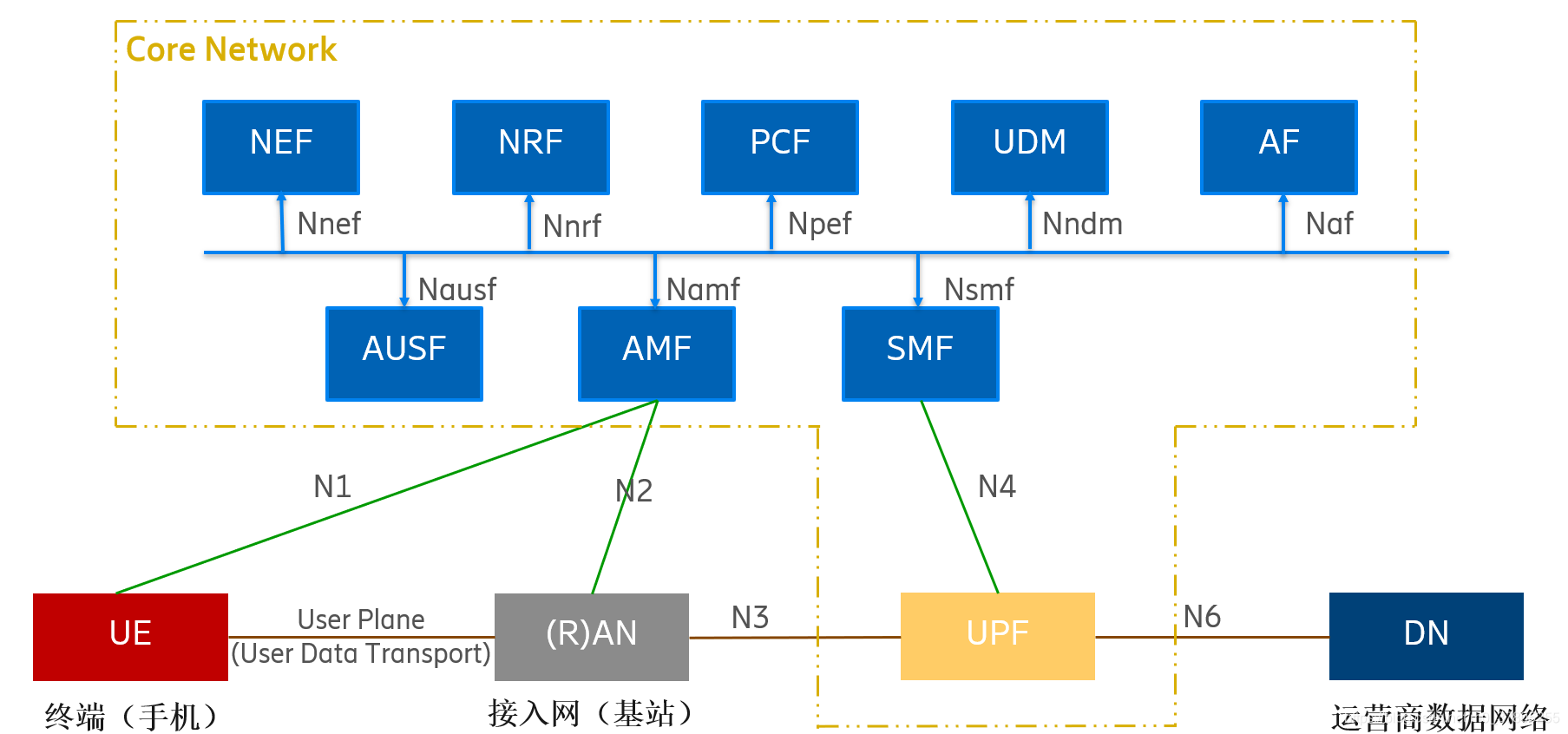

那么，基于前面的网络架构，对核心网以及它跟UE、基站之间有一个展开的较为详细的示意图，如上图所示。

其中，黄色虚线圈起的部分代表5G的核心网部分。UPF代表用户面，其他的功能节点代表控制面。不同于LTE，在5G中，对用户面和控制面进行了分离，该设计目的是为了实现5G网络毫秒级的低时延需求，提高了通信效率。

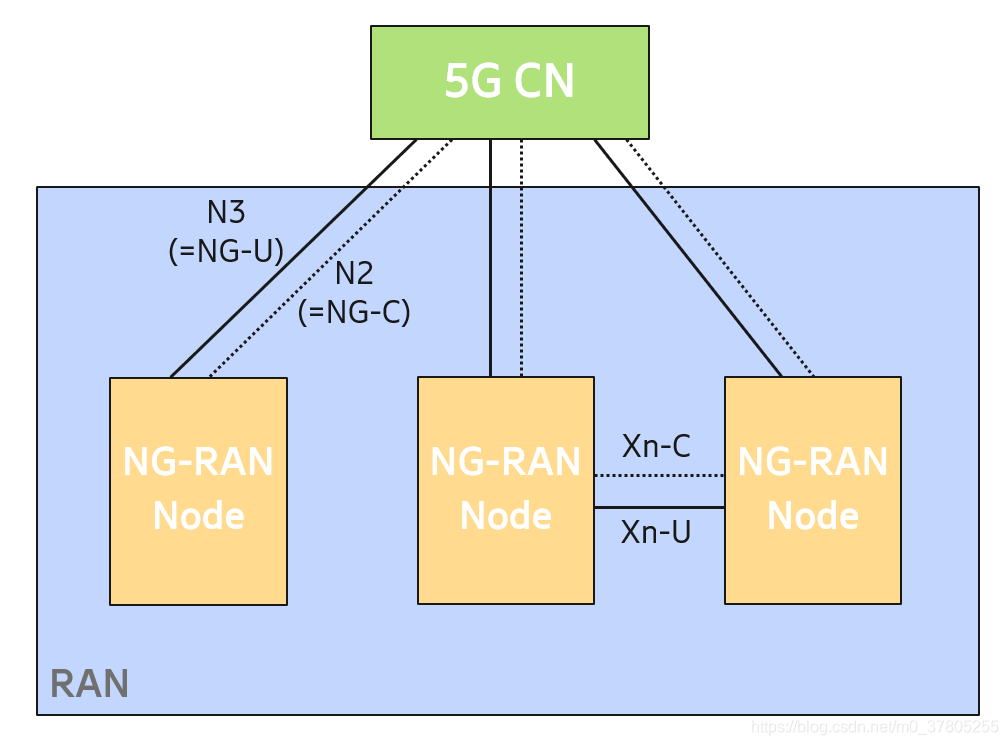

上面这张图主要展示的是5G核心网和基站之间的一个连接关系。核心网跟基站之间的接口通常是类似N2、N3这种，我们也可以叫回传接口、NG接口；而基站之间的接口是类似Xn这种，也即互连接口。

在基站中，NG-RAN节点可以支持不同的无线接入技术，即LTE或NR(不是两者都支持)。

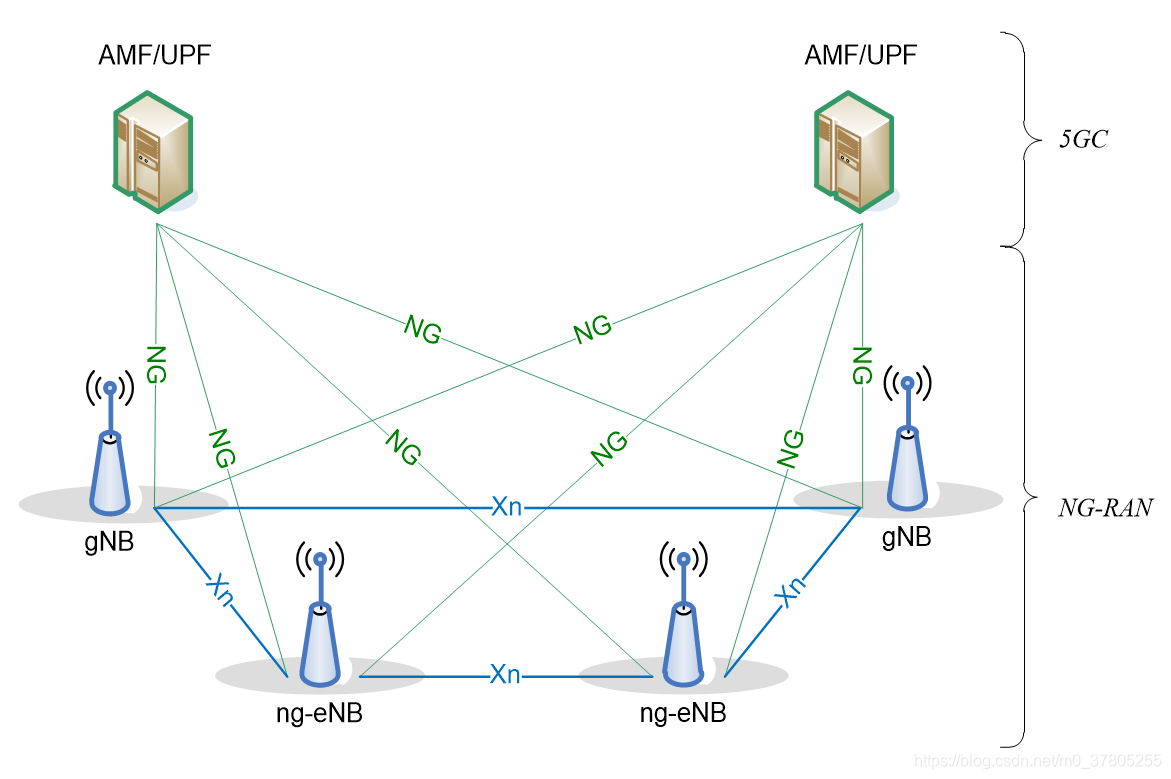

上面这个图是把核心网和基站中的主要功能节点提取出来了。其中，5GC表示核心网，NG-RAN表示无线接入网，即基站。

如图，在NG-RAN里面，主要包括两种类型的基站：gNB和ng-eNB，这两种基站可以组合使用，也可以单独使用。这两种基站的区别：

• gNB：它是纯粹的5G的基站。
• ng-eNB：升级后的5G基站，它是直接对LTE的基站进行软件升级，让其上面的接口支持5G核心网和Xn接口，保证了LTE原有的一些基站仍然可以很好的被利用。

5G网络架构中各实体功能划分如下：

【补充说明】

解释上面图中涉及到的一些功能节点：

• AMF: 核心访问和移动管理功能（Core Access and Mobility Management Function ）
• UPF: 用户平面功能（User Plane Function）
• SMF: 会话管理功能（Session Management Function）
• AUSF: 身份验证服务器功能（Authentication Server Function）
• NSSF: 网络片选择功能（Network Slice Selection Function）
• UDM: 统一数据管理（Unified Data Management）
• PCF: 政策控制功能（Policy Control Function）
• DN: 数据网络（Data Network）
• AF: 应用程序功能（Application Function）
