WTL基础入门

WTL基础入门

基于VS2019的WTL环境搭建

WTL，即Windows Template Library，提供了一套用于Windows的组件，由于体积很小，而且生成的exe也很小，所以做一些测试软件就十分经济。

首先，下载并解压，将解压后的include文件夹的绝对路径添加到工程的VC++目录中。

具体操作为，右键项目名称->属性(快捷键Shift+F4)，选择VC++目录，将include的绝对路径添加到包含目录中。

需要注意一点，由于我们的程序入口不再是main函数，所以在运行前需要检查是否已经设置。其入口仍然在项目设置中，位于链接器->所有选项->子系统，选择窗口 (/SUBSYSTEM:WINDOWS)。

第一个窗口

include文件夹中是WTL的头文件，大致如下

文件名	说明
atlapp.h	信息循环、接口等
atlcrack.h	消息宏
atlctrls.h	标准控件库类
atlctrlw.h	命令栏类
atlctrlx.h	位图、按钮、框选列表等控件
atlddx.h	用于对话框、窗口的数据交互
atldlgs.h	对话框类、属性表以及页面类
atlframe.h	窗口类
atlgdi.h	DC和GDI类
atlmisc.h	一些C语言的内容
atlprint.h	打印和打印预览
atlres.h	标准资源ID
atlscrl.h	滚动条窗口
atlsplit.h	分割窗口
atluser.h	菜单类

由于我们只是希望新建一个窗口，所以不需要这么多的头文件，新建一个stdafx.h，暂时include下列.h。

//stdafx.h
#pragma once

#include <atlstr.h>
#include <atlapp.h>
extern CAppModule _Module;
#define _WTL_NO_CSTRING
#include <atlmisc.h>
#include <atlcrack.h>
#include <atlframe.h>

然后在cpp文件中写入代码

#include "stdafx.h"

CAppModule _Module;

class myWindow :public CWindowImpl<myWindow, CWindow> {
    BEGIN_MSG_MAP(myWindow)
        END_MSG_MAP()
};

//入口函数
int APIENTRY WinMain(HINSTANCE hInstance,
    HINSTANCE hPrevInstance,
    LPSTR lpCmdLine, int nCmdShow) {
    _Module.Init(NULL, hInstance);  //初始化模型
    MSG msg;

    myWindow Window;        //声明一个窗口
    //创建一个矩形
    CRect rc = CRect(POINT{ 100, 100 }, //左上角点的坐标
                    POINT{ 900, 500 }); //右下角点的坐标

    //创建窗口
    Window.Create(NULL, rc, "Hello world", WS_VISIBLE);

    while (GetMessage(&msg, NULL, 0,0)>0)
    {
        TranslateMessage(&msg);
        DispatchMessage(&msg);
    }
    _Module.Term();
    return msg.wParam;
}

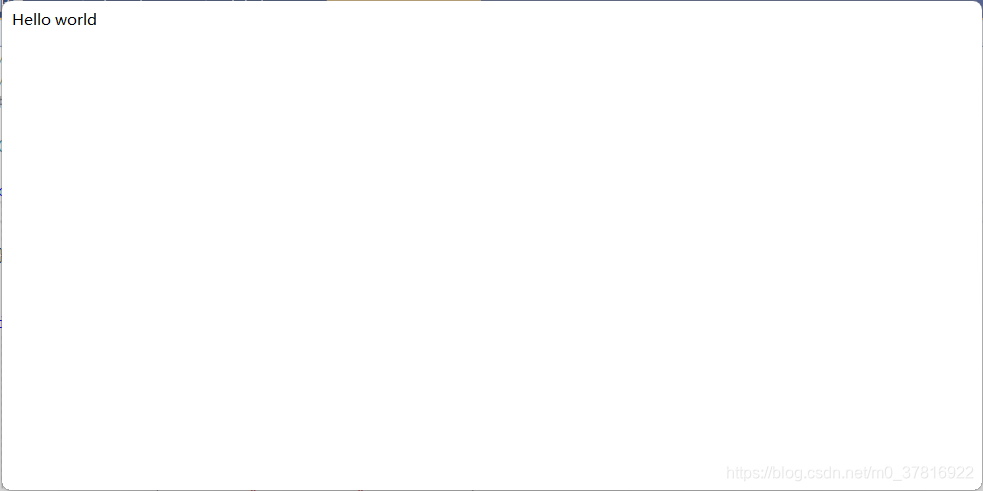

运行之后得到下图

可见我们真的创建了一个窗口，而且这个窗口除了Hello World之外一无所有。

部分代码的详解

其中大致有3个地方需要详细解释一下。

1. BEGIN_MSG_MAP(myWindow) END_MSG_MAP()

这段诡异的没有;的代码不出意外是被define了，如果有兴趣可以F12查看一下源代码。下面是经过转换之后的写法

public:
BOOL ProcessWindowMessage(_In_ HWND hWnd, _In_ UINT uMsg,
    _In_ WPARAM wParam, _In_ LPARAM lParam,
    _Inout_ LRESULT& lResult, _In_ DWORD dwMsgMapID = 0)
{
	BOOL bHandled = TRUE;
	(hWnd);     //窗口句柄
	(uMsg);     //消息代码
	(wParam);   //其他消息数据
	(lParam);   //其他消息数据
	(lResult);  //程序返回给 Windows 的整数值
	(bHandled);
	switch(dwMsgMapID)
	{
	case 0:
        break;
	default:
		ATLTRACE(static_cast<int>(ATL::atlTraceWindowing), 0, _T("Invalid message map ID (%i)\n"), dwMsgMapID);
        ATLASSERT(FALSE);
		break;
	}
	return FALSE;
}

即创建了一个公开的布尔型函数，用以写入各种窗口句柄和消息数据。

2. Window.Create()

其定义为

HWND Create(
	_In_opt_ HWND hWndParent,   //父句柄
	_In_ _U_RECT rect = NULL,   //位置大小
	_In_opt_z_ LPCTSTR szWindowName = NULL, //窗口名
	_In_ DWORD dwStyle = 0,     //窗口风格
	_In_ DWORD dwExStyle = 0,   //扩展风格
	_In_ _U_MENUorID MenuOrID = 0U,     //资源IO
	_In_opt_ LPVOID lpCreateParam = NULL)   //貌似没什么卵用

其中，窗口风格我们填了WS_VISIBLE，表示窗口是可见的。这一项可以通过|运算来构造更加丰富的窗口类型。一个简单的例子就是，我们最起码想要创建一个带有-口×的窗口。那么就可以将这一项改为

WS_VISIBLE|WS_SYSMENU|WS_MINIMIZEBOX |WS_MAXIMIZEBOX

3. while()循环

这个循环就是程序的主循环。

其中，GetMessage顾名思义，就是获取信息，如果传入了推出的信息，则返回值为-1，从而退出循环。

TranslateMessage()用于处理信息；DispatchMessage(&msg);用于响应窗口操作。

WTL自带的MTPad案例

在WTL的解压文件里，除了include文件夹之外，还有一个Sample文件夹，提供了一些基本案例。

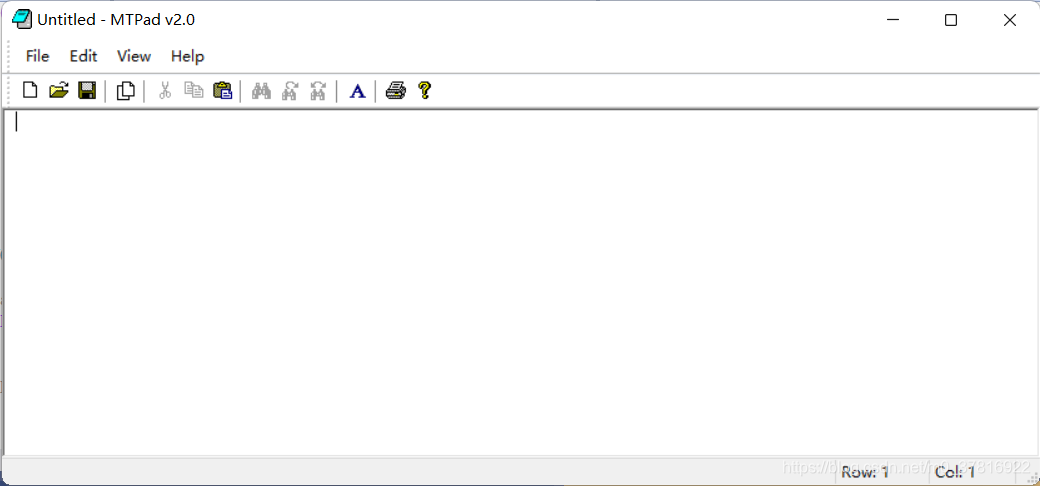

其中MTPad编译运行之后如图所示

是个记事本文件，尽管看上去很有年代感，但这完全是res文件夹下图片的锅，只要把图片换一下，就完全看不出年代感了。

在debug文件夹下可发现其exe文件为1.2M。其源代码包括一个mtpad.cpp，外加7个头文件，总计1200多行代码。

首先来看一下mtpad.cpp

#include "stdatl.h"

#include <atlframe.h>
#include <atlctrls.h>
#include <atlctrlx.h>
#include <atldlgs.h>
#include <atlmisc.h>
#include <atlctrlw.h>
#include <atlprint.h>
#include <atlfind.h>
#include "finddlg.h"

#include "resource.h"

// Globals
#define WM_UPDATEROWCOL		(WM_USER + 1000)

LPCTSTR lpcstrMTPadRegKey = _T("Software\\Microsoft\\WTL Samples\\MTPad");


LPCTSTR lpcstrFilter =
	_T("All Files (*.*)\0*.*\0")
	_T("Text Files (*.txt)\0*.txt\0")
	_T("C++ Files (*.cpp)\0*.cpp\0")
	_T("Include Files (*.h)\0*.h\0")
	_T("C Files (*.c)\0*.c\0")
	_T("Inline Files (*.inl)\0*.inl\0")
	_T("Ini Files (*.ini)\0*.ini\0")
	_T("Batch Files (*.bat)\0*.bat\0")
	_T("");

#include "view.h"
#include "aboutdlg.h"
#include "mainfrm.h"

#include "mtpad.h"

CAppModule _Module;

int WINAPI _tWinMain(HINSTANCE hInstance, HINSTANCE /*hPrevInstance*/, LPTSTR lpCmdLine, int nCmdShow)
{
	_Module.Init(NULL, hInstance);

    //加载文本编辑控件
	HINSTANCE hInstRich = ::LoadLibrary(CRichEditCtrl::GetLibraryName());

	CThreadManager mgr;
	int nRet = mgr.Run(lpCmdLine, nCmdShow);

	::FreeLibrary(hInstRich);//释放内存
	_Module.Term();

	return nRet;
}

这段代码有3点值得一提：

1. _T(x)由L##x通过define得到，后者表示在表达式x前面加一个L。而L开头的字符串表示Unicode编码。
2. ::LoadLibrary，一般双冒号用于索引，比如A::B表示A中的成员B，而以::开头，表示该变量是全局变量。
3. CThreadManager是mtpad.h中封装的类，顾名思义，用于线程管理。在这个类中，定义了Run函数，Run函数中写入了一个while循环，起到窗口待命的作用。
