继电器互锁功能的实现

在用直流电机时,若要使电机正反转,用继电器可以这样搭
在这里插入图片描述

上图的缺陷便是,若是我两个按钮同时按下,则造成24V电源短路,若使用船型开关或是三档旋钮开关则无这个问题。
如果说正反转信号由PLC或单片机提供,则建议考虑加入互锁功能,一般有两类互锁。

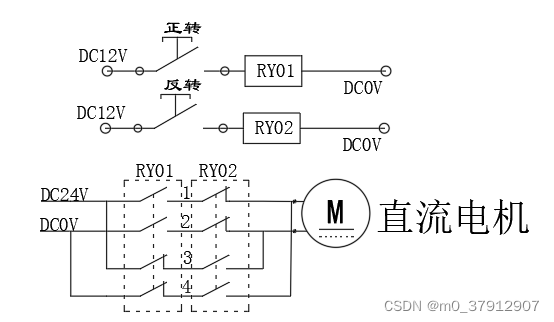

1是直接在24v动力电路中加入互锁保护,用两常开两常闭的继电器就可以:
请添加图片描述

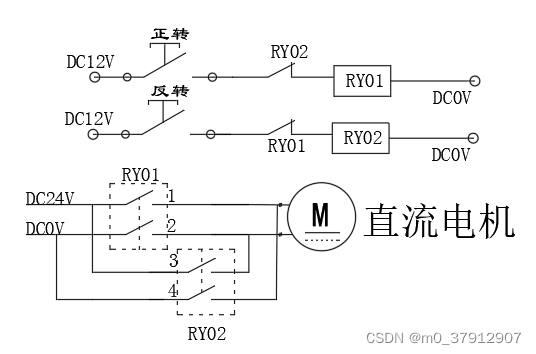

2是在继电器线圈处接入互锁逻辑,要三常开三常闭或四路的继电器:
在这里插入图片描述

区别或许在于接线的繁琐程度吧。

在做箱子时,我觉得以上几种接线过于费时,我便想着能不能自己做一块搭载2个2开2闭继电器的PCB板子?
一样的,我可以在PCB上画这些互锁,但是盲猜会绕线,想其他的方法。

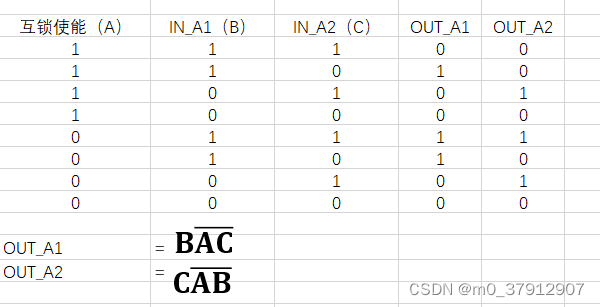

我能不能用某些逻辑芯片来实现?先画真值表和列出逻辑表达式:
在这里插入图片描述
结果应该是对的,有兴趣的兄弟也可以再帮我看看,毕竟也毕业3年了,忘得差不多了。

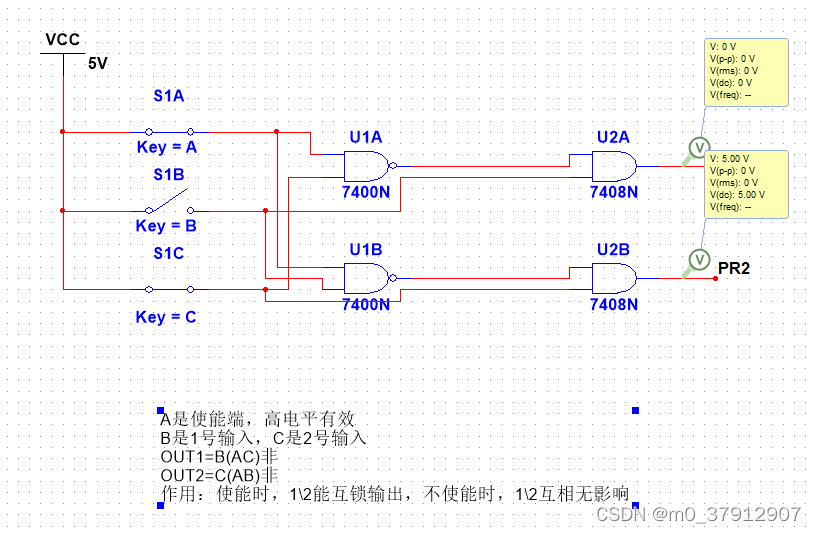

然后就是MULTISIM仿真:
在这里插入图片描述
目前打算用2个SN74LVC1G00DCKR(https://item.szlcsc.com/8668.html)和2个SN74LVC1G08DBVR(https://item.szlcsc.com/8309.html),再加2个S8050三极管来实现,原理图与PCB暂时没有,还在画,有时间再贴出来吧。

文章原创,知识是学的,电路是自己画的,转载请注明出处,谢谢。

简要说明: 尺寸:长72mmX宽67mmX高40mm 主要芯片:继电器 光耦 三极管 工作电压:24V(工作电压等于继电器额定工作电压)另有12V可选,如果要其他工作电压请另外说明。 【功能描述】 直流电机正反转继电器控制板功能描述: 此模块的功能实现对直流电机的正反转控制,但不能实现调速。优点是功率大,成本低,工作可靠,控制电压范围广、没有发热现象。板子供电电压由继电器额定工作电压决定,比如,继电器是12V的,板子供电电压就是12V。输入控制信号电压3.3V~30V之间。输入信号经过光耦信号隔离,光耦信号通过控制三极管控制继电器吸合与断开,继电器输出的是开关量,可控制电压直流0~250V的直流电机 。 直流电机正反转继电器控制板特点: 1、具有电源工作指示灯。 2、输入信号具有工作指示灯。 3、输出信号具有工作指示灯 4、板子功耗小于2W 5、实现对直流电机的正反转控制。 6、接线方便控制简单。 7、工作稳定可靠 8、额定切换电流10A以内 9、最大切换功率500W 10、继电器寿命10000000次以上。 11、电器绝缘电阻100M12、触电耐压1000V 13、继电器最大吸合时间15mS 毫秒 14、继电器最大释放时间5mS 毫秒 15、工作温度-40度至 +70度 16、工作湿度 40% ~ 80%RH 【标注说明】 【应用举例1】 【应用举例2】 【应用举例3】 【真值表】 实物购买链接:https://item.taobao.com/item.htm?spm=a1z10.3-c.w4002-15284815224.16.dU1xpY&id=41542823792
