一、 电机顺序启动
1.1 实践内容
(1)按下启动按钮1,电机M1启动;随后按下按钮2,电机M2启动。
(2)按下启动按钮,电机M1先启动,经过设定的时间后,电机M2启动。
1.2 完成情况
1.2.1 电气控制原理图
针对要求1,设计电气控制原理图,如图1所示。

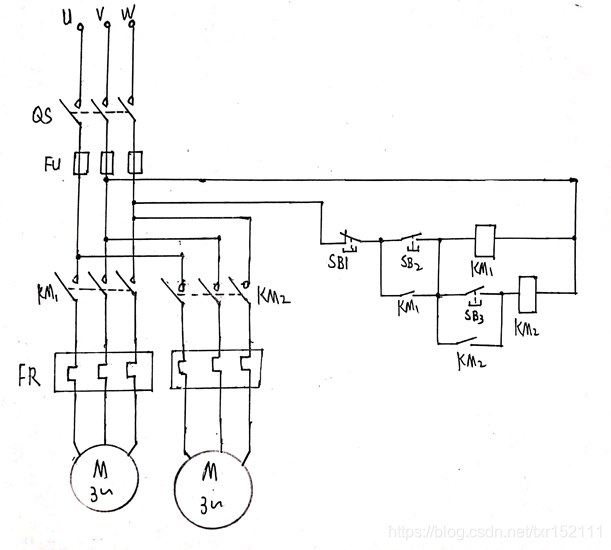

图1 电机顺序启动控制原理图1
针对要求2,设计电气控制原理图,如图2所示。
图2 电机顺序启动控制原理图2
1.2.2 控制原理说明
针对要求1设计的原理图中,关上电闸QS,摁下SB2,KM1得电,电机M1转动,随后按下SB3,KM2得电,电机2转动。需要注意的是,只有在M1启动后,M2才能启动,即顺序启动。
针对要求2设计的原理图中,关上电闸QS,摁下SB2,KM1、KT都得电,电机M1启动,经过设定的时间后,KT状态变化,KM2得电,电机M2转动。同样的需要在M1启动后才能启动M2。
针对要求1的原理图:
按钮 | KM1 | KM2 | 电机 |
SB2 | 得电 | 不得电 | M1转动 |
SB3 | 得电 | 不得电 | M1、M2转动 |
针对要求2的原理图:
按钮 | KM1 | KT1 | KM2 | 电机 | |||
SB2 | 得电 | 得电 | 得电 | M1转动 | |||
时间继电器工作延时 | |||||||
得电 | 得电 | 得电 | M1、M2转动 | ||||
SB1 | 停止 |
二、双电机互锁启动
2.1 实践内容
电机M1和电机M2不能同时动,在启动一个电机后,必须要先关掉它才能启动另一个电机。
2.2 完成情况
2.2.1 电气控制原理图
本项目电气控制原理图,见图3。

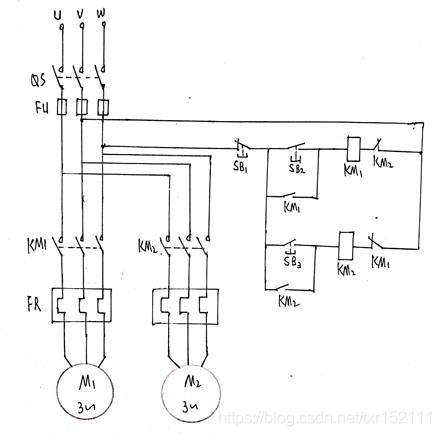

图3 双电机互锁启动原理图
2.2.2 控制原理说明
关上电闸QS后,按下按钮SB2,电机M1转动,按下按钮SB3,电机M2转动。电机M1和M2都可以作为先启动的,但是不能同时启动。
三、 双电机的顺序启动和逆序停止
3.1实践内容
按下启动按钮,电机M1先启动,随后M2启动;按下停止按钮,电机M2先停止,随后M1停止。
3.2 完成情况
3.2.1 电气控制原理图
本项目电气控制原理图,见图4。

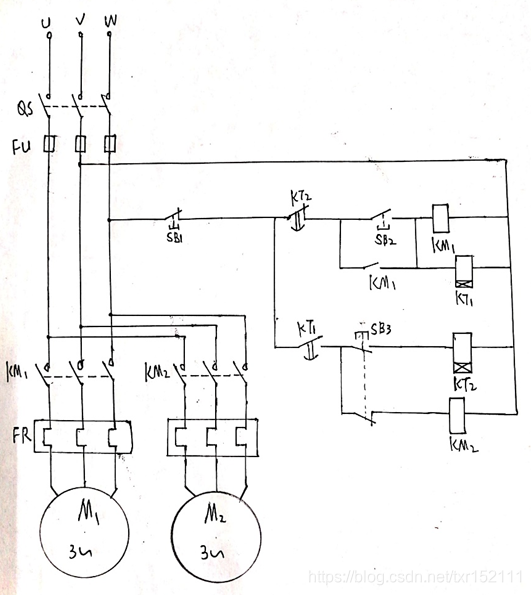

图4 电机自动顺序启动和逆序停止原理图
3.2.2 控制原理说明
关上闸QS之后,按下SB2,KM1、KT1通电,电机M1转动,在过一段时间后,KT1开关闭合,KM2得电,电机M2转动,实现顺序启动。按下SB3,由于SB3是个自锁开关且实现机械互锁,摁下后KM2断电,KT2通电,M2停机,一段时间后M1停机。
按钮 | KM1 | KT1 | KT2 | KM2 | 电机 | |||
SB2 | 得电 | 得电 | 不得电 | 得电 | M1转动 | |||
时间继电器KT1延时 | ||||||||
得电 | 得电 | 得电 | 得电 | M1、M2转动 | ||||
SB3 | 得电 | 得电 | 失电 | 得电 | M1转动 M2停转 | |||
时间继电器KT2延时 | ||||||||
失电 | 失电 | 失电 | 失电 | M1、M2停转 | ||||
四、电机自动交替启动
4.1实践内容
按下启动按钮后,电机M1转动,一段时间后,电机M1停止,且同时M2启动,一段时间后,M2停止,且同时M1启动,循环往复。
4.2 完成情况
4.2.1 电气控制原理图
本项目电气控制原理图,见图5。
图5 电机交替启动原理图
4.2.2 控制原理说明
摁下自锁按钮SB2后,KM1、KT1得电,电机M1转动,一段时间后,KM2得电,导致电机M1停转,KT2得电,同时M2转动,一段时间后,KM1得电,KM2失电,电机M1转动且M2停转,循环往复,交替启动,直至摁下SB1,电机停止。
按钮 | KM1 | KT1 | KT2 | KM2 | 电机 | |||
摁下SB2 | 得电 | 得电 | 不得电 | 得电 | M1转动 | |||
时间继电器KT1延时 | ||||||||
失电 | 失电 | 得电 | 得电 | M1停转 M2转动 | ||||
时间继电器KT2延时 | ||||||||
得电 | 得电 | 失电 | 失电 | M1转动 M2停转 | ||||
循环往复 | ||||||||
松开SB2 | 失电 | 失电 | 失电 | 失电 | M1停转 M2停转 | |||
