超声波斜探头K值是什么

转载：http://www.ndt88.com/article/1150.html

有很多刚刚接触无损检测的朋友私信给我，问我“超声波斜探头K值是什么意思”，“什么是斜探头标称K值”，于是总结了下面两方面发给了他。

一、什么是超声波斜探头K值？

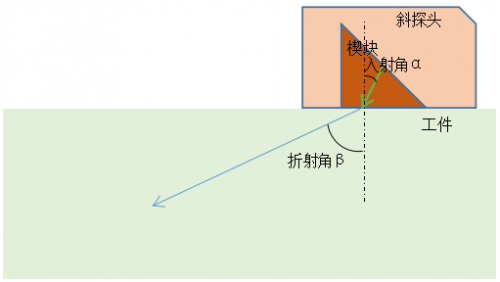

探头晶片产生的超声纵波通过具有一定角度的楔块入射至工件内部，超声纵波在工件与探头的接触面上发生波形转换，纵波转换成横波，横波在工件中以另外一个角度传播。纵波在探头楔块中传播的角度称为入射角α，横波在工件中传播的角度称为折射角β。

斜探头K值

斜探头K值是指折射角β的正切值，斜探头K值的数学计算公式为：

K=tanβ=L（缺陷水平位置值）/H（缺陷深度）

斜探头K值实际上是指缺陷的水平位置与缺陷深度的比值。

二、什么是斜探头标称K值

当一个斜探头制作完成后，会在明显位置上标注此探头的K值，称之为标称K值。一般在没有特殊标明情况下，我们所说的标称K值指钢中声束折射角的正切值。

当然也有些专用定制探头会标注特殊的K值，比如探头上标注AL 45°（K1）符号，表示铝合金焊缝超声检测专用斜探头，横波声束在铝合金中的折射角为45°（K值为1）。
