同步时序逻辑

文心一言

同步时序逻辑是计算机科学和电子工程中的一个重要概念，特别是在数字电路设计和计算机系统设计中扮演着至关重要的角色。以下是对同步时序逻辑的详细解析：

一、定义与特点

1. 定义：同步时序逻辑是指电路中所有触发器的状态变化都在一个公共的时钟信号控制下同步进行。也就是说，只有在时钟信号的有效边沿（如正跳沿或负跳沿）到来时，触发器的状态才能发生变化，从而改变时序电路的输出。

2. 特点：

   • 统一时钟控制：所有存储元件（如触发器）的状态变化都由同一个时钟信号控制。

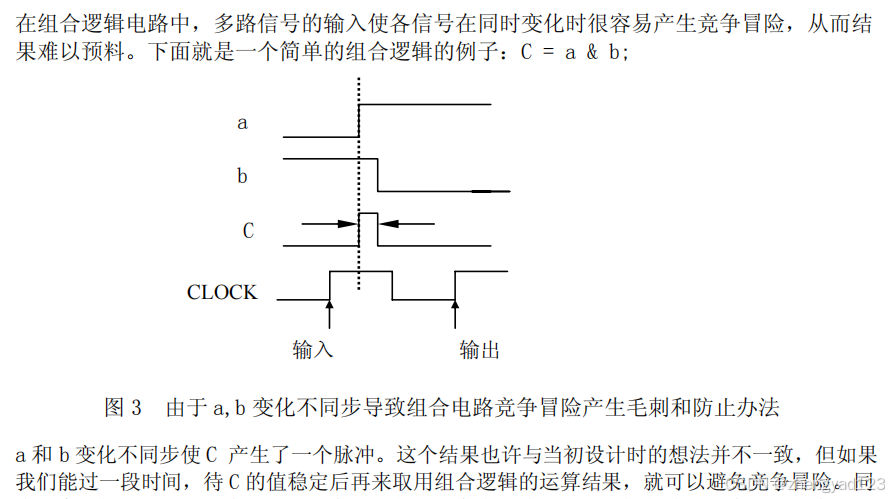

   • 状态稳定性：在时钟信号的有效边沿到来之前，触发器的状态保持不变，从而保证了电路状态的稳定性。
   • 可预测性：由于状态变化是同步的，因此电路的行为是可预测的，这有助于系统的调试和维护。

二、同步时序逻辑电路

1. 组成：同步时序逻辑电路主要由存储电路（如触发器、寄存器）和组合逻辑电路两部分组成。存储电路用于记忆电路的状态，而组合逻辑电路则根据当前的输入和状态来计算输出。

2. 设计方法：

   • 逻辑抽象：根据具体的逻辑问题，求出实现该逻辑功能的逻辑电路。这通常包括确定输入变量、输出变量以及电路的状态数，并列出状态转换表或画出状态转换图。
   • 状态化简：合并等价状态，以减少电路的状态数和复杂性。
   • 状态分配：为每个电路状态分配对应的触发器状态组合。
   • 选定触发器类型：根据状态转换图和选定的状态编码，确定触发器的类型，并拟写出电路的状态方程、驱动方程和输出方程。

3. 常见应用：寄存器、移位寄存器、计数器、顺序脉冲发生器和序列信号发生器等都是同步时序逻辑电路的常见应用。

三、同步时序逻辑与异步时序逻辑的区别

1. 触发条件：同步时序逻辑的触发条件是由时钟信号的有效边沿决定的，而异步时序逻辑的触发条件则可能由多个控制因素组成，任何一个因素的跳变都可能引起触发。
2. 稳定性与可靠性：同步时序逻辑由于有统一的时钟信号控制，因此具有更高的稳定性和可靠性。而异步时序逻辑则可能因为触发条件的多样性而导致电路行为难以预测和调试。
3. 设计复杂度：同步时序逻辑的设计相对简单，因为所有状态变化都是同步的。而异步时序逻辑的设计则更加复杂，需要考虑到各种可能的触发条件和状态转换。

四、同步时序逻辑在计算机系统设计中的应用

1. 有限状态机：同步时序逻辑是设计有限状态机的核心。有限状态机是一种用于描述系统行为的数学模型，它根据输入和当前状态来确定下一个状态和输出。同步时序逻辑使得有限状态机的状态转换和输出都是可预测的。
2. 处理器设计：在处理器设计中，同步时序逻辑用于控制指令的执行顺序和数据流动。通过时钟信号的控制，处理器可以确保指令的正确执行和数据的准确传输。
3. 系统验证：同步时序逻辑还用于系统验证。通过模拟系统的行为并检查是否符合预期，可以确保系统的正确性和可靠性。

综上所述，同步时序逻辑是数字电路设计和计算机系统设计中的重要概念。它具有统一时钟控制、状态稳定性和可预测性等特点，使得电路的行为更加可靠和易于调试。同时，同步时序逻辑在有限状态机设计、处理器设计和系统验证等方面都有广泛的应用。
