MCU_segger-JLINK批处理脚本烧录工具-JFlash

关于JLINK升级烧录

使用ARM内核的MCU或者SOC都可以通过JLINK的工具来进行烧录，JLINK提供了命令行和图形界面烧录的方式,一般调用jlink的jflash.exe(图形)和jlink.exe(命令行)。无论我们使用哪一种操作方式，如果从头操作烧录将会是极其麻烦，每烧录一块都需要重头设置，所以才会想引用批处理来处理，这次我们就来说一下如何调用jflash来实现批处理量产脚本。

脚本指令

// jlink自动烧录脚本
@echo off
set n=1
:loop
JFlash.exe -openSTM32.jflash -connect -openXXX.bin -erasechip -programverify -startapplication -jflashloglog.log -exit

set a=

@echo off %find "Target programmed and verified successfully" jlink.log%
if %errorlevel% equ 0 (
set /a n=%n%+1
set /p a=succeed：%n%
) else (
find "ERROR" jlink.log
 set /p a = failed！！
)
if "%a%"=="" goto loop

指令解释

@echo off: 这一行指令信息不打印
set n=1: 定义变量n，记录烧录成功的次数
:loop goto loop:goto语句，和C语言同样的作用，goto 跳转到loop后往后执行。

J-Flahs指令解释和查找

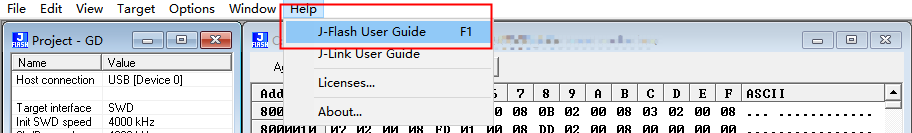

JFlash.exe 的指令我们可以再help中选择j-flash user guide或者直接按F1查看帮助文档。

打开帮助文档，我们可以查看jflash支持哪些指令（这里信息很关键）如下：

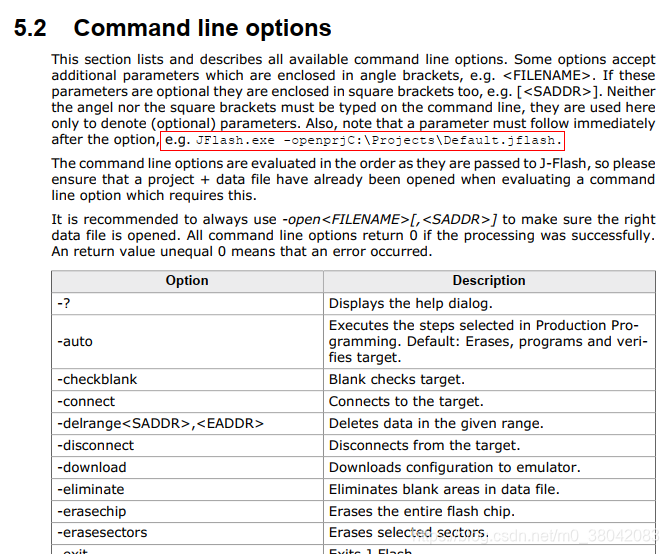

找到文件的Command line options中可以找到支持的指令。
-openSTM32.jflash ：打开jflash文件
-connect ：连接目标
-openXXX.bin ：打开需要烧录的文件，如果是hex\s19
-erasechip ：擦除芯片
-programverify ：编译和确认
-startapplication ：启动程序
-jflashloglog.log ：将烧录的log保存在log.log文件中。(文件名和后缀随便取)
-exit：退出烧录
PS:保存log这个是比较有用的，我也是查了好久才从帮助文档发现的。

指令解释

set a= 设置一个打印信息的变量

@echo off %find “Target programmed and verified successfully” jlink.log%：通过find命令检索Target programmed and verified successfully判断烧录是否成功，加上@echo off 是不希望将检索信息打印在终端

if %errorlevel% equ 0 (
set /a n=%n%+1
set /p a=succeed：%n%
) else (
find “ERROR” jlink.log
set /p a = failed！！
)
检索结果保存在errorlevel，如果存在检索内容，则为0，否则再进行检索“ERROR”内容，这次就需要将检索内容打印出来，然后提示失败。
上面我们用到了set /a和set /p，set /a 就相当于数字计算，而set /p是终端输出打印，需要等待键盘输入。具体解释可以看下百度: link.
所以我们就利用set /p的特性，在终端提示后等待键盘键入(保存在a中)，进行判断是否为回车if “%a%”=="" goto loop。等键入回车以后，通过goto又重回loop运行。

总结

主要的难点就是运行J-Flash的命令，需要通过帮助文档去查找。保存烧录过程中的log信息，在通过find命令检查对应内容来判断烧录结果，最后goto回loop点开始继续循环运行。
