该实验使用光敏电阻和ArduinoUno，通过LabVIEW软件读取光敏电阻的分压值，计算光照强度，构建了一个光强计。实验中，光敏电阻与10KΩ电阻串联，连接到Arduino的A2模拟引脚。LabVIEW程序通过串口与Arduino通信，实时显示光照强度变化。实验展示了从硬件连接到软件编程的完整过程。
目录
1、实验目的
利用光敏电阻和LIAT中的光敏函数库，通过Arduino Uno控制板的模拟端口采集与光敏电阻串联电阻的分压值上传给LabVIEW软件，并除以光照系数以获得光照值，实现一个光强计的功能。
2、实验环境

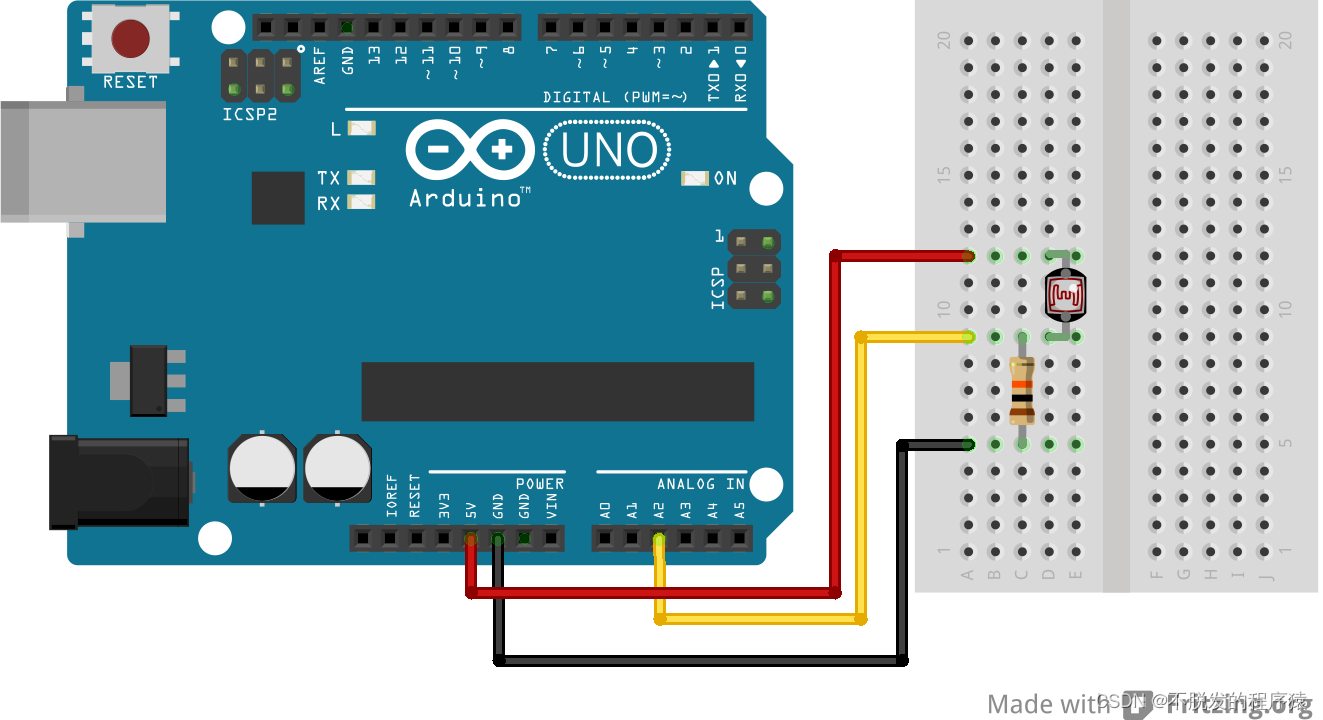

将光敏电阻与10KΩ电阻串联起来，光敏电阻另一端接至Arduino Uno控制板上的+5V，10KΩ电阻另一端接至Arduino Uno控制板上的GND上，将光敏电阻与10KΩ电阻的连接处接至模拟引脚A2上，如下图所示：
3、程序设计

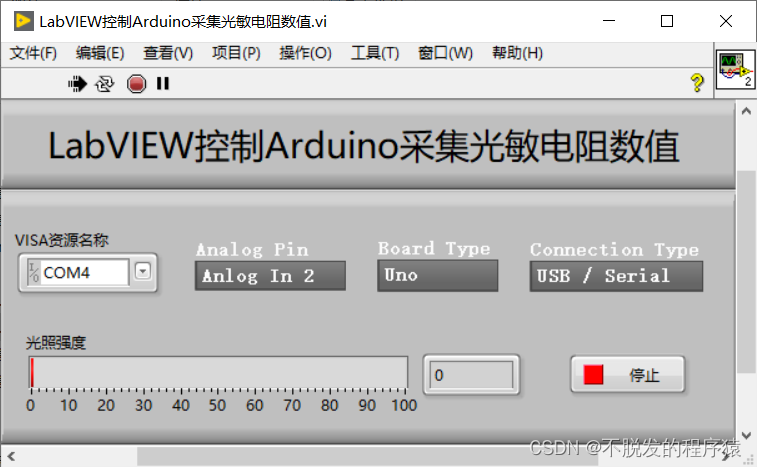

LabVIEW的前面板如下图所示：

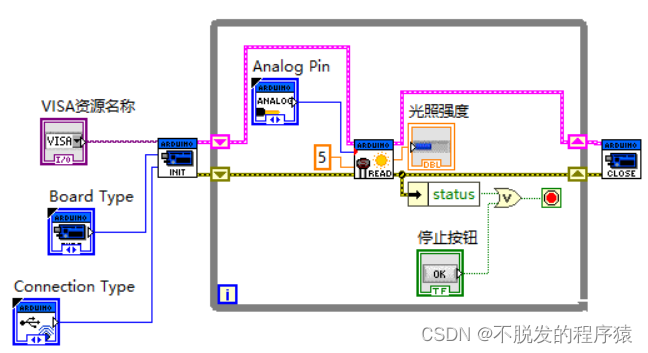

程序框图如下图所示：
LabVIEW程序首先通过设置的串口号与Arduino Uno控制板建立连接，然后进入While循环中，在循环中不断调用光敏电阻专用Photocell Read函数节点以获得光照强度。最后，断开与Arduino Uno控制板的连接。
4、实验演示
点击运行按钮，LabVIEW程序开始执行，在Analog Pin选择A2，可以看到前面板上的温度计显示当前的光照强度。用手遮挡光敏电阻，便可以看到光照强度的变化。
项目资源下载请参见：https://download.csdn.net/download/m0_38106923/87675116
