Arduino、ESP32驱动MiCS-2714氢气和氮氧化物气体传感器（气体传感器篇）

目录

1、传感器特性

2、硬件原理图

3、控制器和传感器连线图

4、驱动程序

4.1、读取传感器计算后的气体浓度（PPM）数据

4.2、检测气体泄漏

4.3、获取传感器原始模拟量数值

---

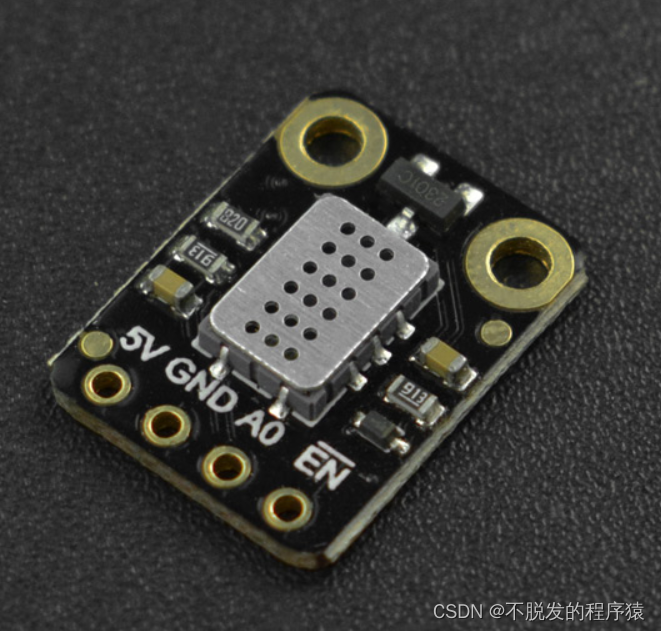

MiCS-2714传感器采用MEMS技术，支持NO、NO2和H2的气体浓度或气体泄漏情况检测。

1、传感器特性

MiCS-2714传感器每次上电使用需预热3分钟左右，使模组充分稳定后正常测试，请勿将传感器暴露于高浓度的有机溶剂，硅酮蒸气或香烟烟雾中，以免使敏感层中毒，传感器应放置在经过过滤的外壳中，以避免其免受水和灰尘的侵害。

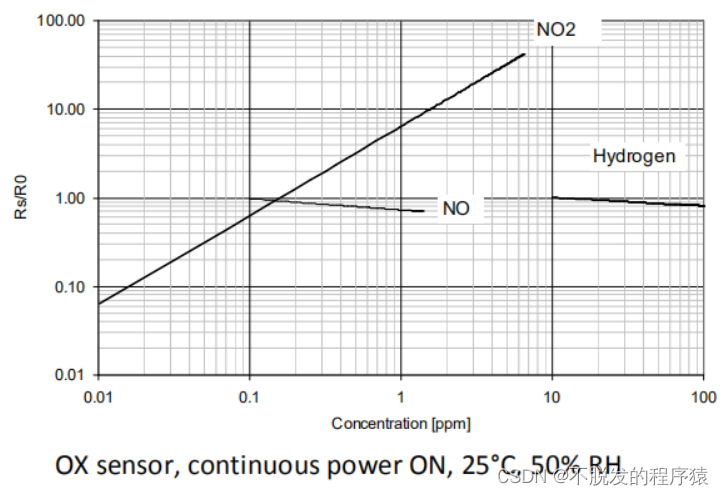

MiCS-2714中含有一个XO检测单元，用以检测NO2、H2、NO的气体浓度数据或气体有无，参考曲线如下图所示：

传感器技术指标如下：

• 输出信号： 模拟量
• 测量范围：
<
