TACAN系统及信号的总结

1.功能：

a）测距：测量飞机与信标台之间的斜距

b）测位：测量飞机相对信标台的地理方位

c）信标台识别：即识别与自己通信的信标台

2.脉冲类型

信标台的基带信号为脉冲调幅信号，外包络为15Hz和135Hz混合正弦波信号。脉冲信号主要由四类信号：

a）主、辅基准脉冲群：在方位测量中起重要作用

b）识别脉冲：摩尔斯码形式，用于表示信标台自身的识别码

c）应答脉冲：信标台对飞机询问信号的回应，用于测距

d）随机脉冲：用于填充脉冲的包络

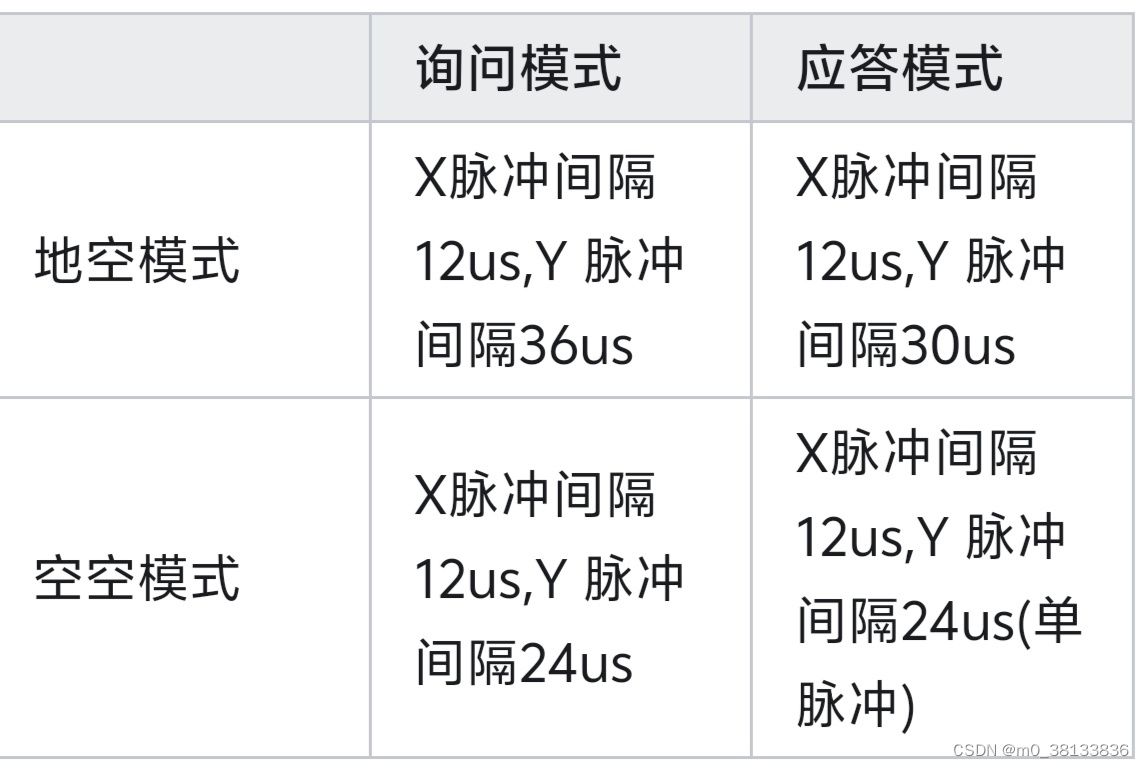

3.模式

 4）塔康信标台信号样式

a）脉宽 3.5±0.5us

b）基准脉冲群

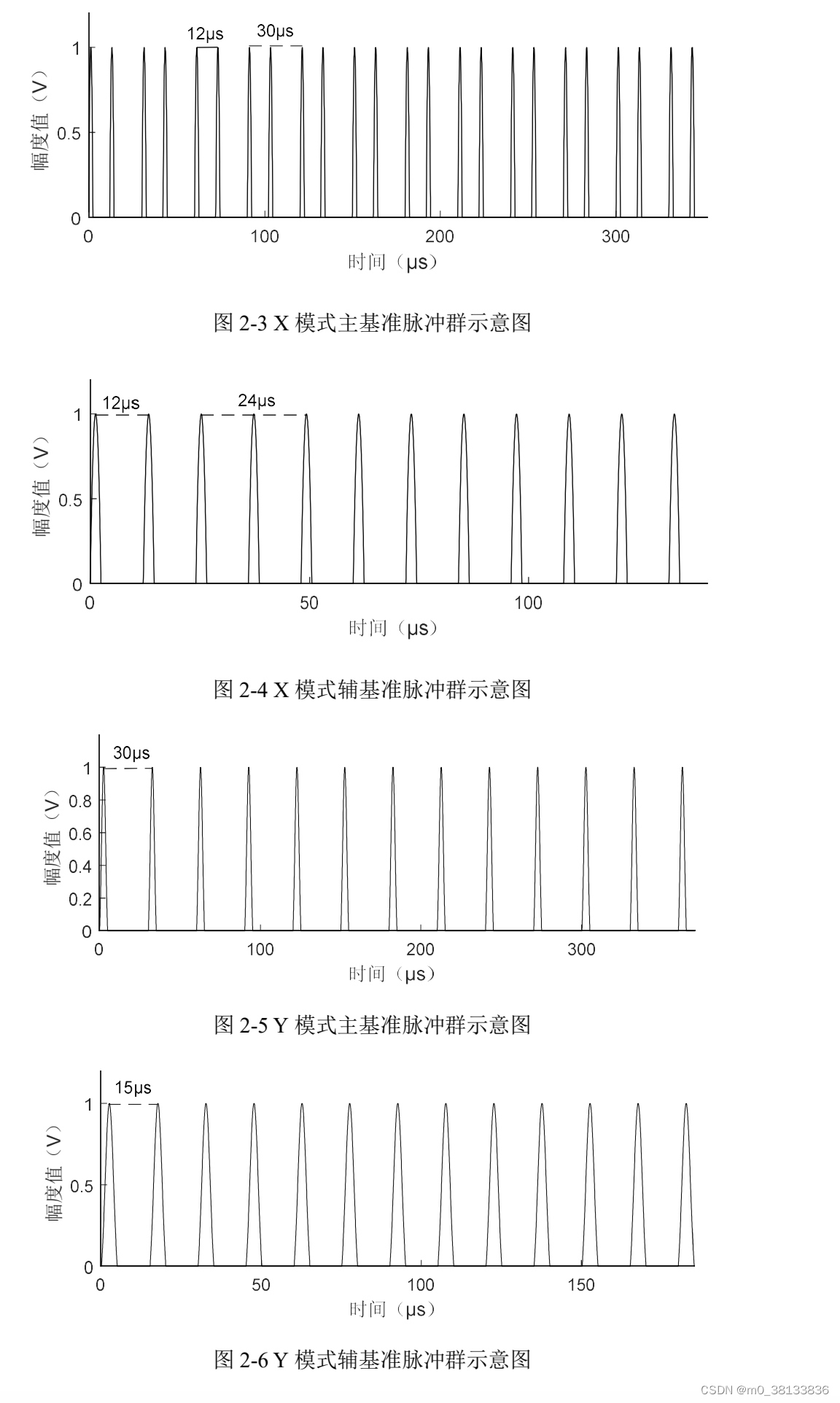

在X模式下，主基准脉冲群由 24 个脉冲组成，这些脉冲两两组成一组脉冲对，共有 12 个脉冲对，每一个脉冲对中 2 个脉冲间的间隔为12 ±0.1μ s ，每两个相邻脉冲对间的间隔为30 ±0.1μs ，如图 2-3 所示；辅基准脉冲群由 12 个脉冲组成，同主基准一样两两组成一组脉冲对，共 6 个脉冲对，每一个脉冲对中 2 个脉冲间的间隔为12±0.1μs ，每两个相邻脉冲对间的间隔为24±0.1μs，如图 2-4 所示。
在Y模式下，主基准脉冲群由 13 个脉冲组成，其相邻脉冲间隔为30±0.1μs ，如图 2-5 所示；辅基准脉冲群也由 13 个脉冲组成，但其相邻脉冲间隔为15±0.1μs ，如图 2-6 所示。方位基准脉冲的传输频率为135Hz，发送顺序为先发射 1 组主基准脉冲群，再接着发射 8 组辅基准脉冲群，接着再从主基准脉冲群开始。所有脉冲群之间的发送间隔固定且相同，因此每秒发射的方位基准信号为 15 组主基准脉冲群及 120 组辅基准脉冲群。

c）距离应答脉冲

距离应答脉冲由 2 个脉冲组成，其在 X 模式下脉冲间隔为12±0.1μs ，在Y模式下则为30±0.1μ s。当地面基站接收到机载设备发出的询问信号时，它将在指定的延迟后发射一个应答脉冲。该延迟时间在X模式下为50±0.1μs ，在Y模式下位56±0.1μs 。在延时期间，地面基站不发射其余信号，但由于距离应答脉冲优先度仅高于填充脉冲，因此会先发射其余种类的脉冲再计算应答延时。

d）识别脉冲

识别脉冲由 2 个脉冲组成，其在 X 模式下脉冲间隔为12±0.1μs ，在Y模式下则为30±0.1μs 。识别脉冲与方位基准脉冲群同步，且其后100 10μs 处应有与该识别脉冲编码相同的均衡脉冲。识别信号是对识别脉冲进行数秒的采样来取得，通常采用莫尔斯编码来传递信息。

e）随机填充脉冲

填充脉冲的组成单元为含有 2 个脉冲的脉冲对，其在 X 模式下脉冲间隔为12±0.1μs ，在 Y 模式下则为30±0.1μs 。填充脉冲在没有其他脉冲需要发射时被发射出去，其发射速率为 2700±900对每秒，且分布满足正态分布或均匀分布规律当需要发射距离应答脉冲时，填充脉冲会相应的减少对应的脉冲数量以保证总脉冲数不变。

5）工作频率

塔康机载系统的机载设备的工作频率在 1025MHz 到 1150MHz 间，信道宽度为 1MHz，共 126 个信道，而其地面基站的工作频率在 960MHz 到 1215MHz间，信道宽度同样为 1MHz，共有 252 个信道，其中每一个机载设备所使用的通信频道分别对应 X 模式和 Y 模式的地面基站通信频道各一个。

6）测距原理

塔康系统的测距原理依据传统的二次雷达测距方式，机载塔康系统发出请求信号，同时进行测距计时，之后请求信号被地面塔康基站的天线接收。地面基站在接收到该请求信号之后经过一个设定好的时间延迟，再向机载设备发出距离应答用的脉冲信号。接收到应答信号后，机载塔康系统终止测距计时，同时对输入信 号进行识别，选出自身需要的距离应答信号，并计算询问信号和应答信号之间的时间间隔，由于该时间间隔是与距离成正比的，可以据此测得飞机与地面信标的距离。时间间隔和距离关系可以用下式求出：

 其中，D 为飞机与地面信标的距离；C 为光速；T 为机载设备测得的时间间隔；T0为地面信标设置的微秒级应答延迟。

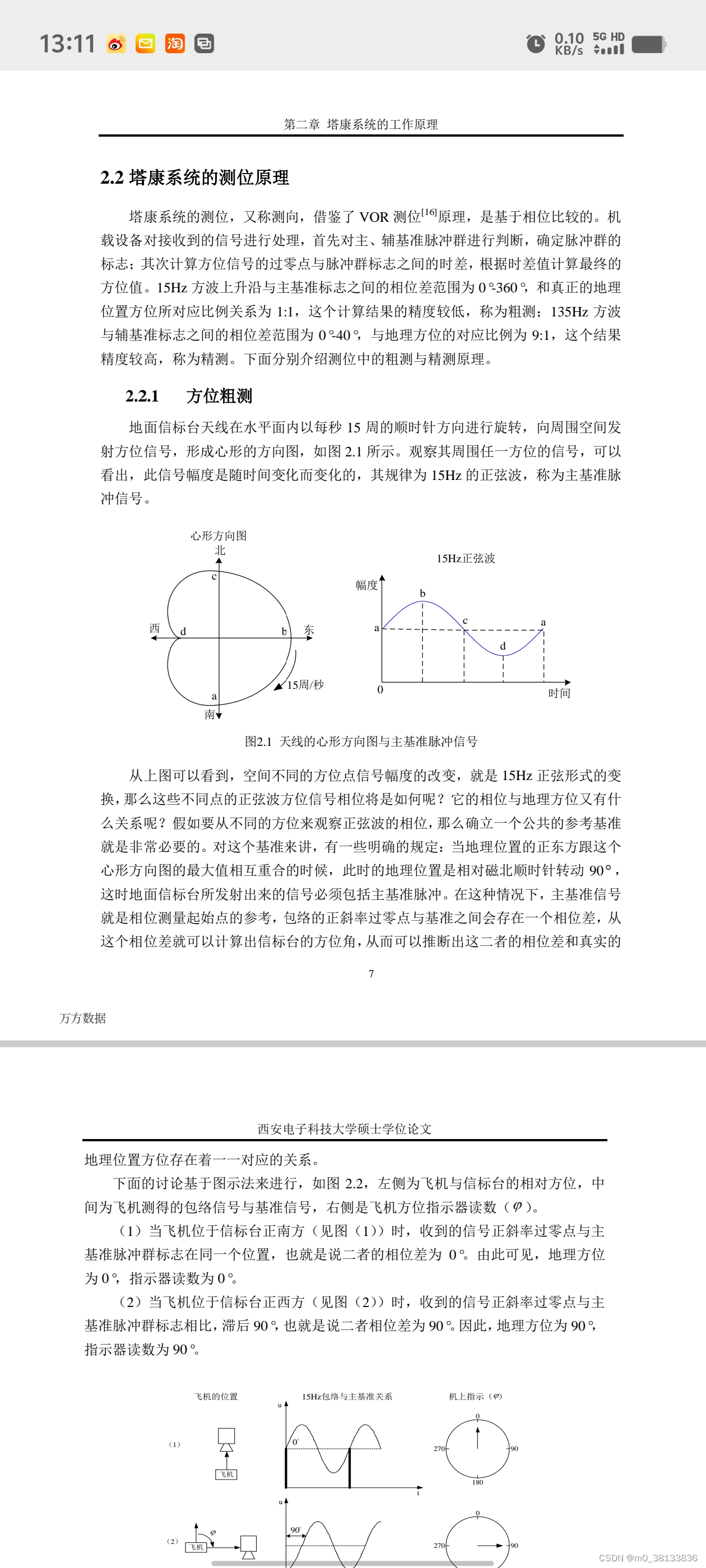

7）测向原理

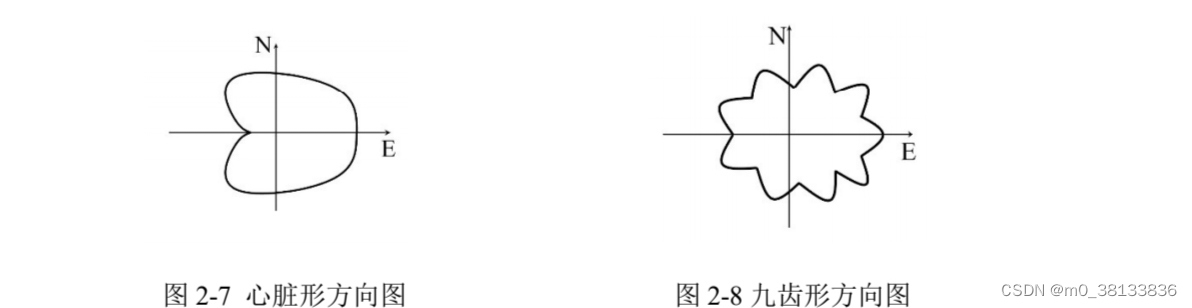

塔康系统测角主要通过特殊的天线结构来实现。对于处在工作状态的塔康天线，其主天线在水平面以 15Hz 的速率顺时针旋转，主天线辐射的方向图为心脏形方向图，如图 2-7 所示，其中用于进行方位初步测量的主基准脉冲群在天线指向正东的方向时发射。此外，塔康天线在主天线外附加了一个九瓣调制辅天线，其方向图如图 2-8 所示，每一小瓣天线旋转到指向正东的位置时，地面发信机发射辅基准脉冲群，若此也需要发送主基准脉冲群，则以主基准优先而不发射辅基准信号。

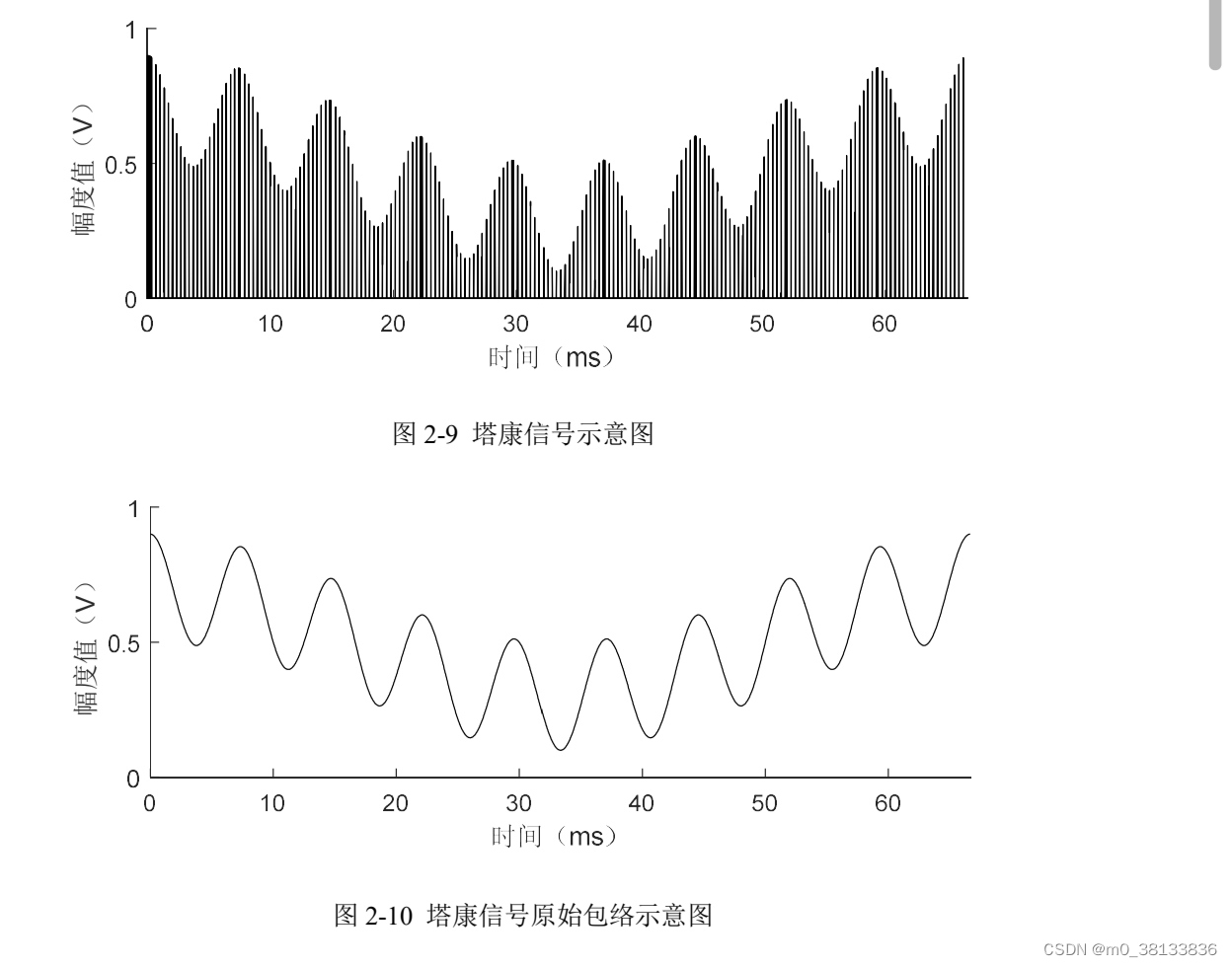

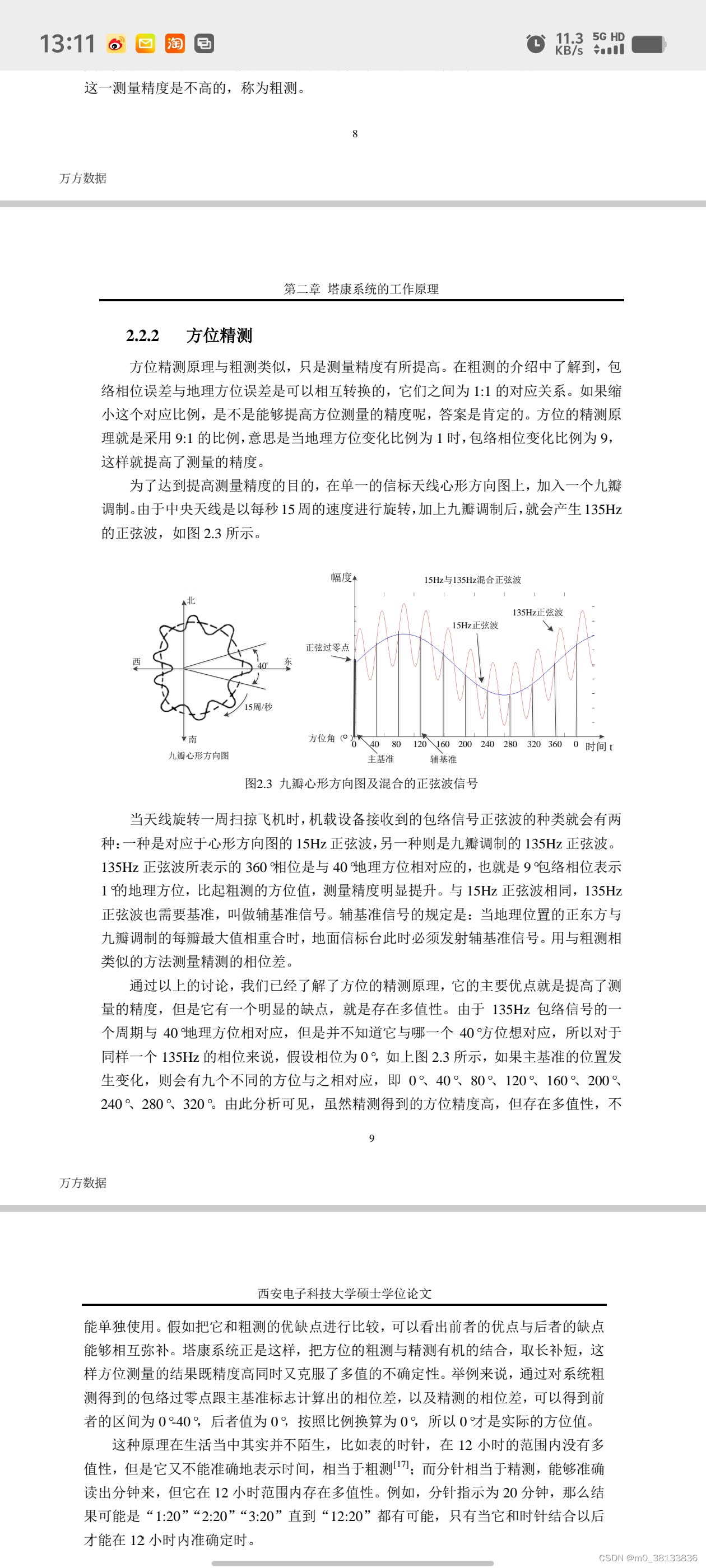

 经过塔康天线发射的信号最终在机载接收机接收时表现为脉冲群受到 15Hz、135Hz 正弦波的混合幅度调制的信号，其一个主基准脉冲周期的信号如图 2-9 所示。 塔康机载接收机对接收信号进行峰值提取，便能得到用于方位计算的原始包络信号，如图 2-10 所示。对此信号进行滤波，可以分别提取出 15Hz 和 135Hz 的正弦波。对于提取出的两种不同频率的包络信号，通过分别计算其相对于对应基准脉冲群的时间偏移量，便能得到塔康信号的方位测量的粗略测量值和精确测量值，两者结合后便能得到最终的方位测量结果。





更具体解释
