硬件电路
基于FPGA的信号发生器的硬件电路通常需要以下组件:
-
FPGA芯片:FPGA芯片是这个电路的核心部件,用于实现信号生成算法和控制逻辑。选择合适规模的FPGA芯片以满足你的信号发生器的性能和功能需求。
-
时钟源:信号发生器需要一个稳定的时钟源,以确定信号的频率和采样率。可以使用晶振、时钟发生器或外部时钟源。
-
数模转换器(DAC):DAC用于将FPGA生成的数字信号转换为模拟信号。选择一个合适的DAC芯片,具有足够的分辨率和采样率以满足你的应用需求。
-
控制接口:用于与FPGA通信的控制接口,以便用户可以设置信号发生器的参数,如频率、振幅、波形等。这可以是串行接口(如SPI、I2C)或并行接口。
-
电源管理电路:提供适当的电源给FPGA芯片、DAC和其他电路。
-
输入/输出接口:用于连接外部设备或测试点,以便接收外部触发信号或输出生成的信号。
-
保护电路:保护电路可防止过电压、过电流等可能对电路造成损坏的情况。
-
电路调试接口:用于在开发和调试过程中监视和调试电路的接口,如JTAG。
-
外壳和散热设计:适当的外壳和散热设计有助于保护电路并确保其稳定运行。
DAC电路

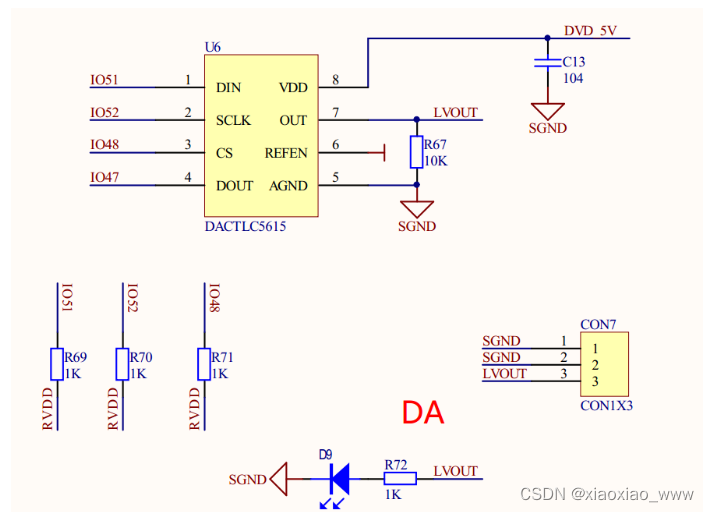

在基于FPGA的信号发生器中,DAC(数模转换器)电路是将FPGA生成的数字信号转换为模拟信号的关键组件之一。以下是一个简单的DAC电路的示意图,用于将数字信号转换为模拟信号:
在这个电路中,数字信号生成器产生的信号经过DAC转换为模拟信号输出。
DAC电路通常包括以下几个主要部分:
-
数字输入接口:用于接收FPGA产生的数字信号输入。这可以是并行接口或串行接口,具体取决于DAC的型号和连接方式。
-
数模转换电路:将数字输入信号转换为相应的模拟输出信号。这通常涉及到一系列的数字电路和模拟电路,如数字模拟转换器、滤波器等。
-
输出放大器:有时DAC的输出信号可能需要放大,以确保输出信号的幅度符合应用需求。输出放大器通常被集成在DAC芯片内部,但也可以是外部的。
-
输出接口:用于连接到信号发生器的输出端口或其他外部设备。这可以是单端(single-ended)或差分(differential)输出,取决于应用的要求。
在选择DAC电路时,需要考虑的因素包括分辨率、采样率、输出电压范围、功耗以及与FPGA的接口类型等。
按键

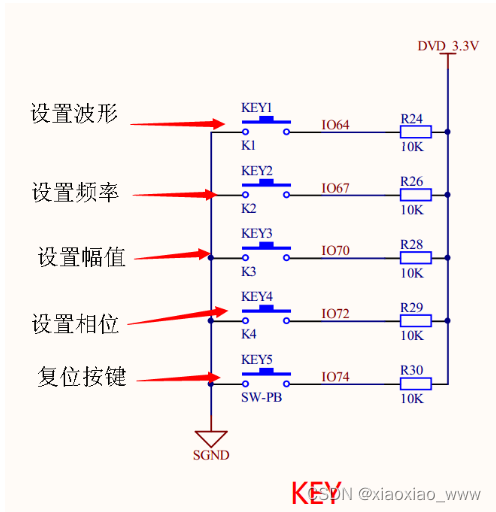

在基于FPGA的信号发生器中,按键部分通常用于用户交互,允许用户在信号发生器运行时设置参数或执行其他操作。以下是一个简单的按键部分的示意图:
在这个电路中,按键部分允许用户通过按下按钮或拨动开关来控制信号发生器的操作。按键部分通常包括以下几个主要部分:
-
按键/开关:用户可以通过按下按钮或拨动开关来执行不同的操作,例如启动/停止信号发生器、选择波形类型、调整频率/幅度等。
-
按键扫描电路:按键扫描电路用于检测用户按下的按钮或拨动的开关,并将其转换为数字信号输入给FPGA。
-
FPGA接口:按键扫描电路将检测到的按键状态传递给FPGA,以便FPGA可以相应地更新信号发生器的状态或执行相应的操作。
-
用户界面:FPGA接收到按键输入后,可以通过用户界面反馈给用户当前的操作状态,例如显示当前选择的波形类型、频率值等。
在设计按键部分时,需要考虑按键数量、布局、响应速度等因素,以确保用户可以方便地操作信号发生器,并且按键输入能够稳定可靠地传输给FPGA进行处理。

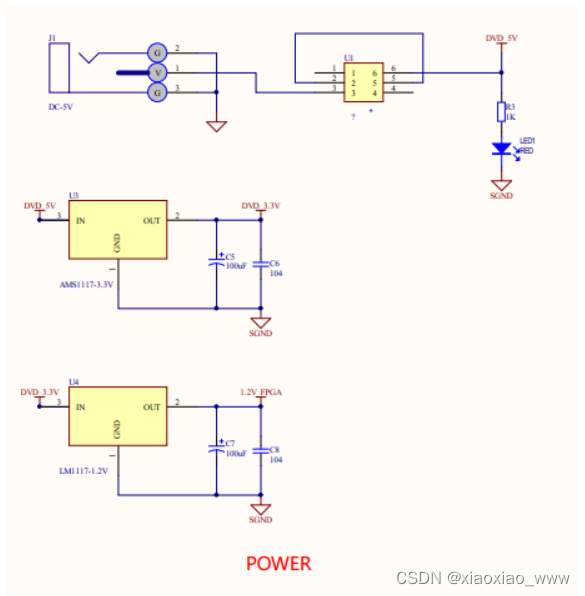

电源
基于FPGA的信号发生器的电源部分负责为FPGA芯片、DAC(数字模拟转换器)、以及其他辅助电路提供所需的电源稳压和滤波。以下是电源部分可能包含的组件:
-
电源输入: 这通常是信号发生器的外部电源接口,可能是直流(DC)输入或交流(AC)输入,取决于信号发生器的设计需求。通常使用插座或连接器来接受外部电源。
-
稳压器(Voltage Regulator): 稳压器用于将输入电压调节为FPGA、DAC和其他电路所需的稳定电压。这可以是线性稳压器或开关稳压器,具体取决于电源效率、输出噪声等要求。
-
滤波器(Filtering): 在电源部分中通常会包含一些滤波电路,用于滤除输入电源中的高频噪声和干扰,以保证电源供电的稳定性和可靠性。常见的滤波器包括电容器、电感器和滤波电路。
-
电源管理电路(Power Management Circuitry): 这部分电路负责对电源进行管理,例如电源开关、电源监测、过流保护等功能。这些功能有助于确保信号发生器在各种工作条件下都能够安全可靠地运行。
-
电源指示灯(Power Indicator): 为了方便用户了解信号发生器的电源状态,可以在电源部分添加指示灯或显示器,用于显示电源是否正常工作。
在设计电源部分时,需要考虑到电源的稳定性、效率、噪声抑制以及对其他电路的保护等因素。合适的电源设计可以提高信号发生器的性能和可靠性,并减少对外部环境的干扰。
