HCIA~广域网技术

1、早期广域网技术概述（了解）

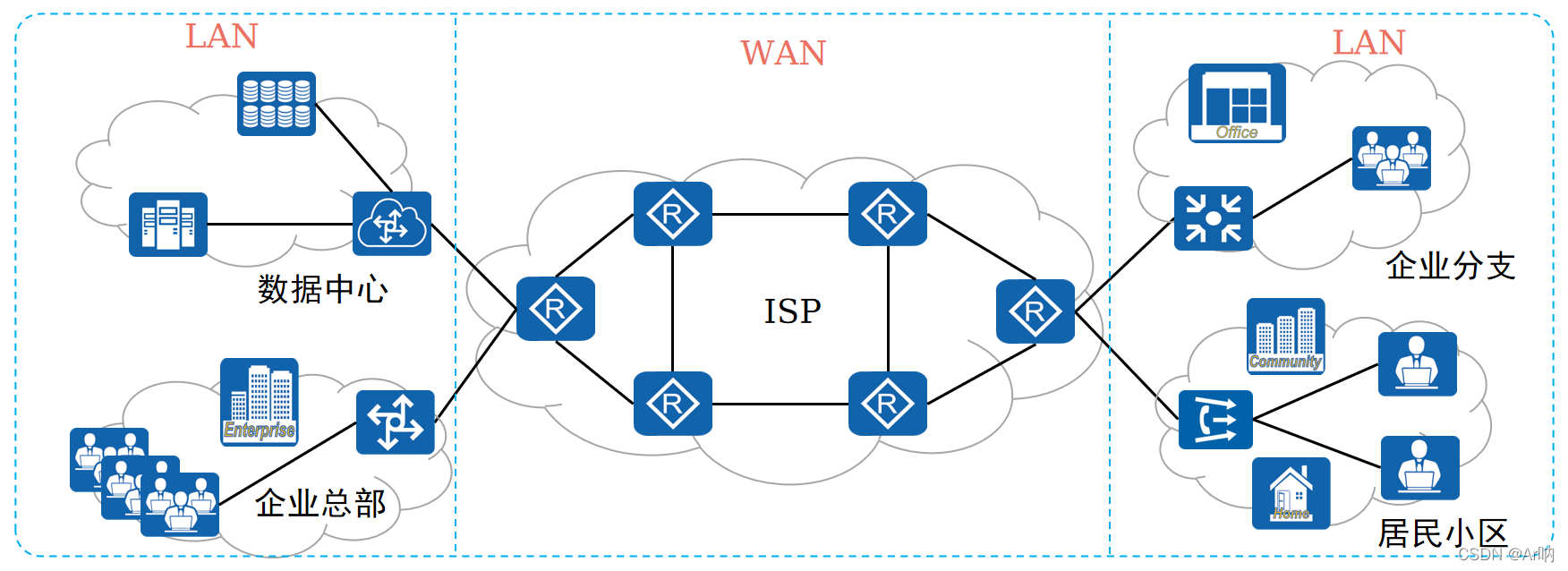

什么是广域网

广域网是连接不同地区局域网的网络，通常所覆盖的范围从几十公里到几千公里。它能连接多个地区、城市和国家，或横跨几个洲提供远距离通信，形成国际性的远程网络。

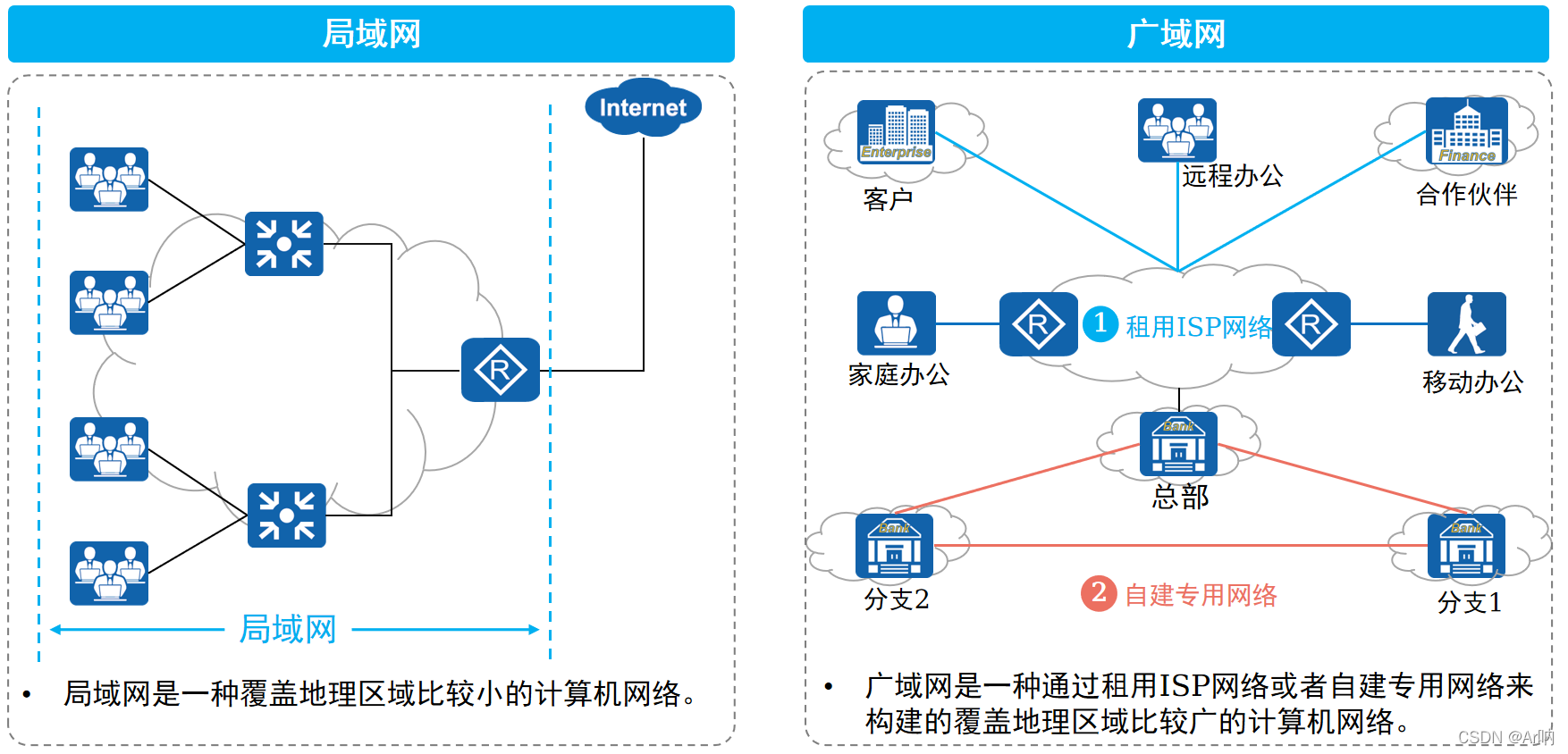

 广域网与局域网区别

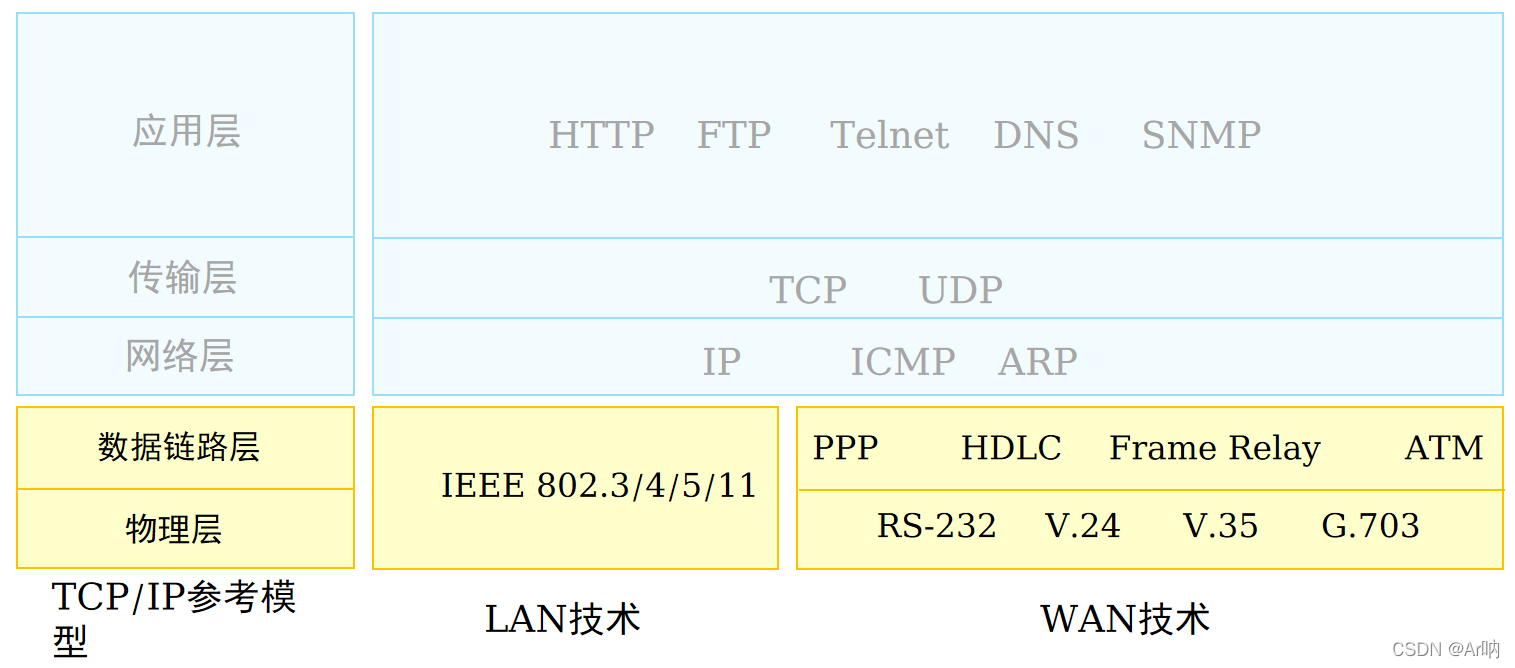

早期广域网技术介绍

早期广域网与局域网的区别在于数据链路层和物理层的差异性，在TCP/IP参考模型中，其他各层无差异。

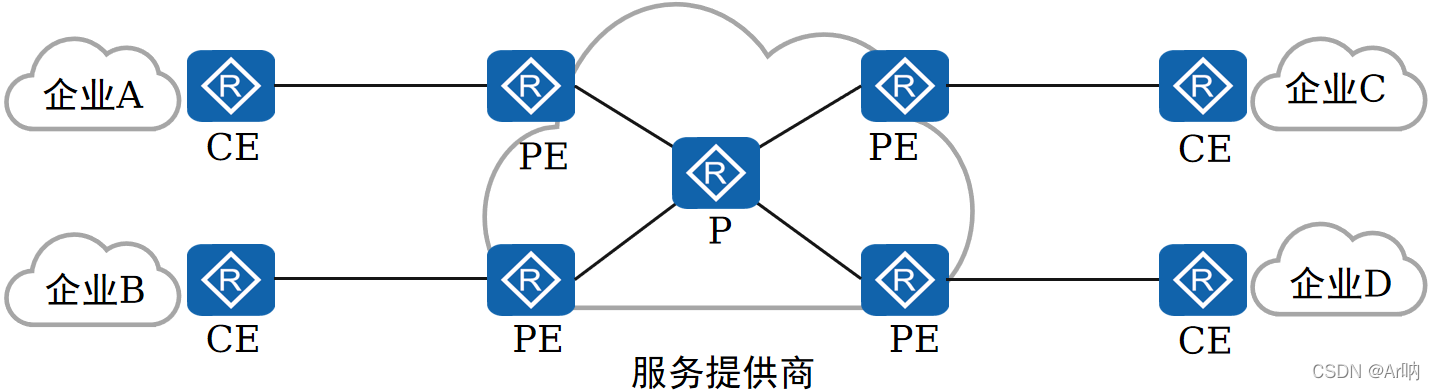

广域网络设备角色介绍

广域网络设备基本角色有三种，CE（Customer Edge，用户边缘设备） 、PE （Provider Edge，服务提供商边缘设备） 和P（Provider ，服务提供商设备） 。具体定义是：

CE：用户端连接服务提供商的边缘设备。CE连接一个或多个PE，实现用户接入。

PE：服务提供商连接CE的边缘设备。PE同时连接CE和P设备，是重要的网络节点。

P：服务提供商不连接任何CE的设备。

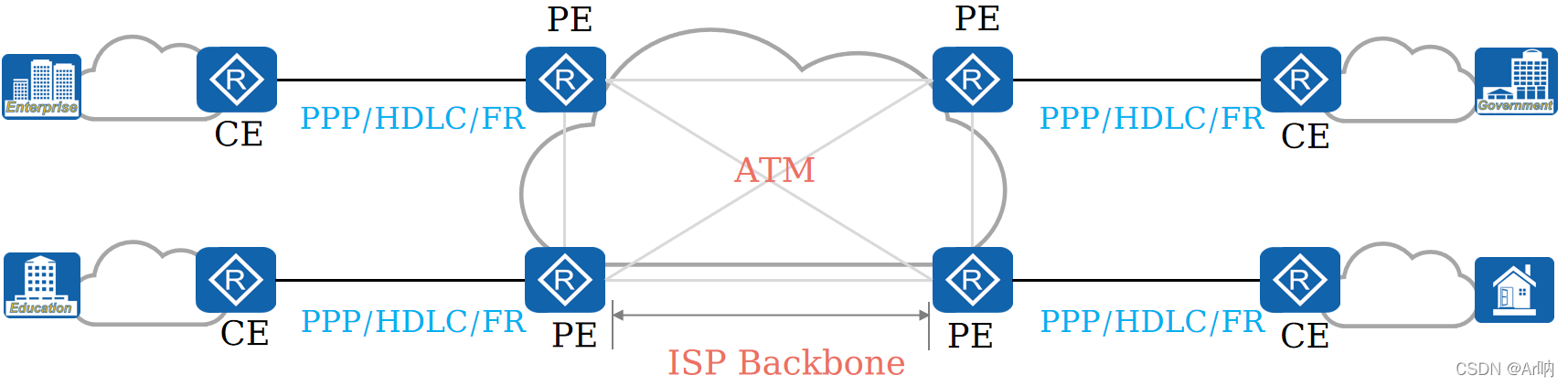

早期广域网技术的应用

早期的广域网技术主要是针对不同的物理链路类型，在数据链路层进行不同的二层封装。在CE与PE之间常用的广域网封装协议有PPP/HDLC/FR等，用于解决用户接入广域网的长距离传输问题。在ISP内部常用的广域网协议主要是ATM，它用于解决骨干网高速转发的问题。

2、PPP协议与HDLC协议原理与配置

HDLC协议

基本信息：

1）高级数据链路控制HDLC是由国际标准化组织（ISO）开发的、面向比特的同步数据链路层协议。

在同步（一端发送另一端刚好接收）数据链路控制协议发展而来

2）工作在OSI参考模型的数据链路层

3）HDLC具有以下特点：

HDLC协议只支持点到点链路，不支持点到多点；

HDLC协议不支持IP地址协商，不支持认证；

HDLC协议通过keepalive报文来检测链路状态---keepalive=10s；

HDLC协议只能封装在同步链路上。

4）HDLC帧格式

HDLC应用

广域网专线连接

HDLC配置

配置接口封装HDLC协议

1.执行命令system-view，进入系统视图。

2.执行命令interface interface-type interface-number，进入接口视图。

3.执行命令link-protocol hdlc，配置链路层协议为HDLC

配置接口IP地址：1）手工配置IP地址 ；2）借用其他接口的IP地址。

1.执行命令system-view，进入系统视图。

2.执行命令interface interface-type interface-number，进入接口视图。

3.配置接口的IP地址或IP地址借用。

◾执行命令ip address ip-address { mask | mask-length }，配置接口的IP地址。

• 执行命令ip address unnumbered interface interface-type interface-number，配置接口借用其他接口的IP地址。

配置HDLC轮询时间间隔

1.执行命令system-view，进入系统视图。
2.执行命令interface pos interface-number，进入POS接口视图。
3.执行命令timer hold seconds，配置轮询时间间隔。
缺省情况下，轮询时间间隔为10秒。

保证两端设备配置的轮询时间间隔保持一致，否则会导致链路层协议不能Up。

检查HDLC配置举例配置结果

执行命令display interface [ interface-type [ interface-number ] ]，查看接口状态、链路层协议及配置信息。

•执行命令display hdlc error { statistics | packet packet-number } [ interface interface-type interface- number ]，查看HDLC协议接收的错误报文统计信息和错误报文信息。

•执行命令display hdlc statistics [ interface interface-type interface-number ]，查看HDLC接口报文统计信息。

HDLC实验</
