如何DIY属于自己的智能拐杖

最新推荐文章于 2023-12-21 00:18:41 发布
最新推荐文章于 2023-12-21 00:18:41 发布
阅读量1.1k 收藏 12
点赞数 6
文章标签： 单片机 pcb设计制作 嵌入式
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_45961876/article/details/115693763
版权

耗费了一个假期的憨憨拐杖终于出现了

我们话不多说先看视频

【自制】什么是拐杖星球？



咳咳！大家最关心的成本问题我们直接看图


最终实际成本是267元，因为在3D打印外壳时我们找到了比较好的商家将价格压缩在100元左右。

先简单介绍一下硬件吧：主控为了节约成本使用的是最小系统板C8T6，其他的零件都是一些通信传感模块了，使用起来也是有些坑的，不够还好小鱼君划船不靠桨，一路磕磕绊绊做出了智杖。

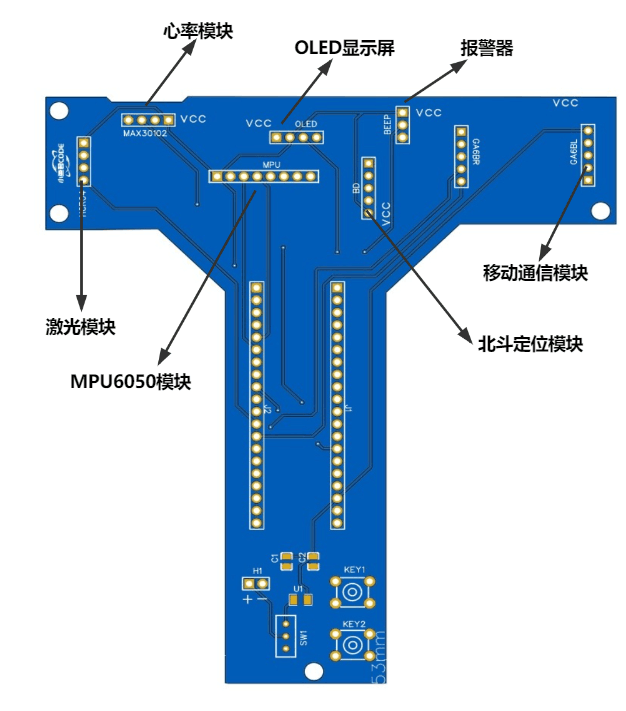

下图是pcb设计：


大家直接在立创EDA的开源社区搜索小鱼君code就可以看到原理图了，设计简单如有问题请在后台指出呦~

实际各个模块大概就是这个样子了：
