LTE/NR TA(Timing Advance)

本文详细介绍了TA(Timing Advance)的概念,包括其定义、作用、测量方式以及分类。TA用于确保不同距离的终端在发送上行信号时能与基站同步,避免干扰。LTE和NR系统的TA在随机接入和业务进行中都有不同的处理和范围。此外,还讨论了NRTA的调整公式,展示了与LTE系统的差异。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

1.TA 定义
TA:Timing Advance, 定时提前。
1TA = 16Ts
1Ts = 1/(15000*2048)s

2.为什么需要TA
不同终端离基站的距离不等,传输数据所需要的时间t=d/c自然也不相等。而基站使用时频正交多址接入,如果不同终端到达基站的同一子帧不同频域数据无序则会造成很大干扰。
因此协议要求不同终端信号到达基站需要在CP(Cyclic Prefix)范围内对齐。基站可以通过发送TA command 通知终端以合适的时间提前量发送上行信号。

3.TA的测量
TA的测量是基站通过接收终端上行信号测量得到的。理论上只要是终端的上行信号都可以进行TA测量。实际使用什么信号测量跟基站侧实现有关。但初始TA,即Msg2里带的TA一定是通过RACH pramble来测量的。因为基站要在Msg2里下发TA命令。

4.TA分类
A.随机接入过程中的TA;
基站测量上行PRACH前导序列,在RAR(随机接入响应)的MAC payload中携带TA信息,UE根据RAR(随机接入响应)中TA值,UE调整上行发射时间Nta=TA*16,值恒为正。
在这里插入图片描述

LTE 随机接入过程MAC payload中携带11bit的TA信息,TA的范围在0~1282之间
NR 随机接入过程MAC payload中携带12bit的TA信息,TA的范围在0~3846之间

B.业务进行中更新的TA;

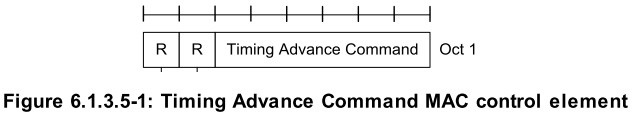

基站通过测量上行信号,发送MAC CE来调整TA.MAC CE中使用6bit的命令来调整。因此TA范围为:
0 ~ 63。
在这里插入图片描述

LTE调整公式如下:

Nta_new = Nta_old + (TA - 31) * 1TA*

5.NR TA调整
NR TA调整基本跟LTE一样,唯一差别是LTE系统Ts = 1/(150002048)s. 而NR Tc = 1/(480004096)s.
k = Ts/Tc =64
因此NR TA调整公式如下:

Nta_bew = Nta_old + (TA - 31) * 1TA * k/2u
