AMS1117手册解析

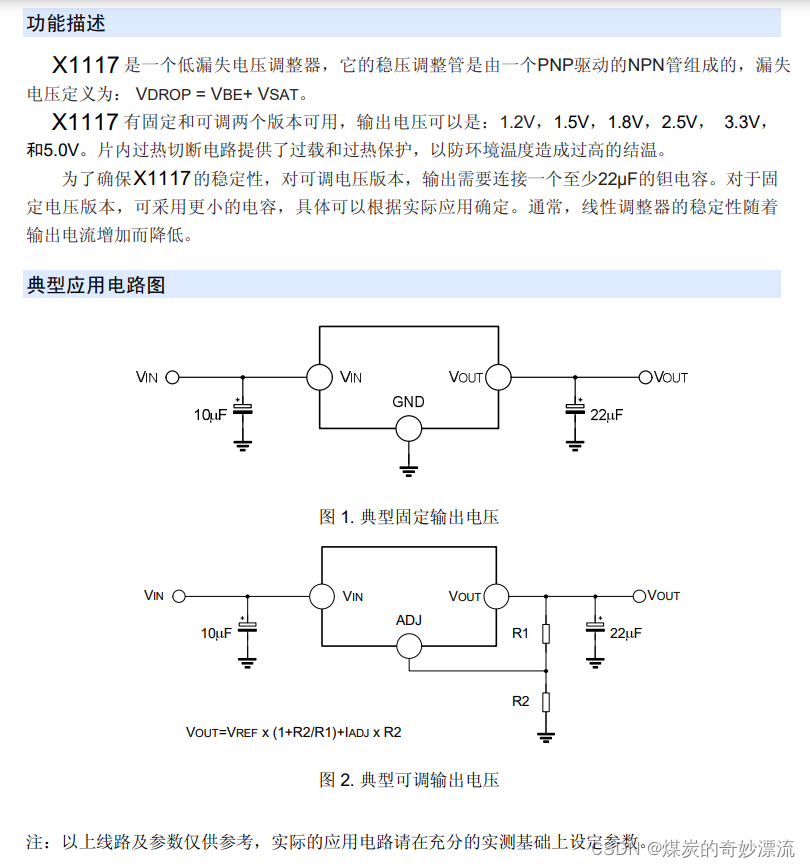

典型应用

输出电压调整模式

AMS1117通过比较输出电压和内部产生的参考电压来调节输出。

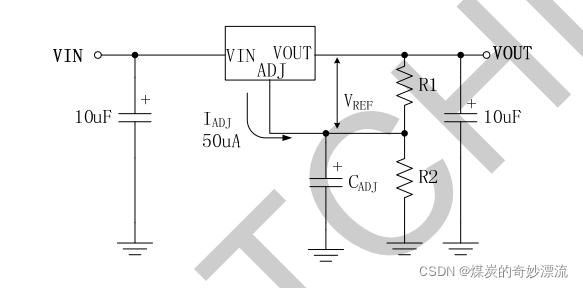

在如图1所示的可调版本上，外部VREF VOUT与adj之间为1.25V, R1与R2形成的电压比应设置为传导10mA(最小输出负载)。
输出电压由下式给出:
VOUT = VREF (1 + R2/R1) + IADJ X R2

输入旁路电容器

建议输入电容。一个10μF的钽输入是一个合适的输入旁路几乎所有的应用

调整终端旁路电容

调整端可以通过旁路电容(CADJ)旁路到地，以提高纹波抑制。当输出电压增加时，这种旁路电容防止纹波被放大。在任何纹波频率下，CADJ的阻抗应小于R1，
以防止纹波被放大:（2π * fRIPPLE * CADJ) < R1
R1是输出端和调节引脚之间的电阻。取值范围通常为100 - 200Ω

输出电容器

AMS1117需要一个从VOUT到GND的电容，为内部增益级提供补偿反馈。这是为了确保输出终端的稳定性。通常，10μF的钽或50μF的铝电解是足够的。
注意:重要的是，该电容器的ESR不超过0.5 Ω。
输出电容没有理论上的上限，增加其值将增加稳定性。COUT = 100μF或更多是典型的大电流调节器设计。例如，R1 = 124Ω， fRIPPLE = 120Hz, CADJ应该是> 11μF。
