毕设——高精度温度计设计

毕设——高精度温度计设计

摘 要：利用PT100 铂电阻作为传感器搭建电桥电路,提取温度变化信号。温度信号经放大后送入16 位A/D转换器LTC1864 进行采样,变成数字温度值。选用Atmega16 微处理器作为检测控制核心,将数字温度值再次滤波和线性化处理,实现高精度温度测量与控制。整个设计过程借助Proteus 实时仿真调试,逼真地再现了设计思想,大大缩短了设计调试周期。

关键词：PT100 铂电阻;Atmega16 微处理器;测量控制;Proteus 仿真

1 系统整体方案
设计研究对象是温度的精确测量和控制,这需要在运行时检测到温度变化,把温度变化转化为电信号大小,提取弱小的电信号经过放大,变成与温度大小相对应的电压信号,将该电压信号送入A/D 转换器,获得数字信号,送入微处理器进行再次加工处理,变成理想的测量值,在显示屏上显示;同时,将测量值和设定控制温度参数比较,获得控制信号,实现温度的精确控制。系统设计硬件框图如图1 所示。

图1 温度控制器硬件系统框图

2 硬件电路

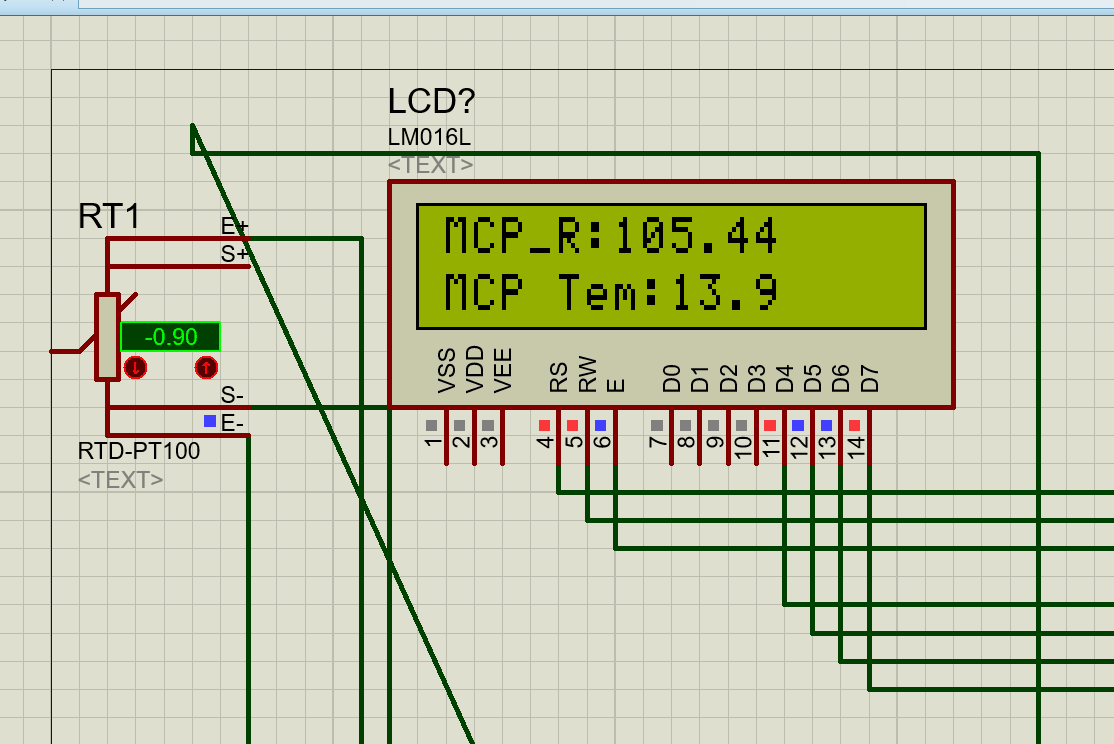

高精度温度控制器选用PT100 铂电阻作为温度传感器,将该传感器搭建成电桥电路提取温度变化信号。电桥电路用恒流源供电,温度变化引起铂电阻阻值变化,桥路检测到因电阻变化而引起的电压变化值,将该变化的电压值经过运算器放大,变换成与温度相对应的电压值,送入数据采集芯片,得到相应的数字温度值。传感器信号采集电路如图2 所示。
