C51单片机程序环境搭建及第一个程序运行

MCS-51 单片机的汇编程序和C51程序都需要在Keil程序中运行。对于初学者来说，这个软件该怎么用？怎么安装？怎么运行……毕竟是比较“上古”的软件，虽然一直在更新，但……懂得都懂。具体参考下文：

1.Keil 2安装过程

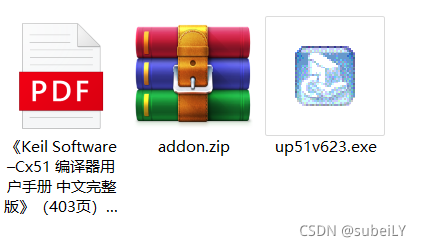

1. 准备好软件及环境包。

• 下载地址：①百度网盘(734i)，②阿里网盘

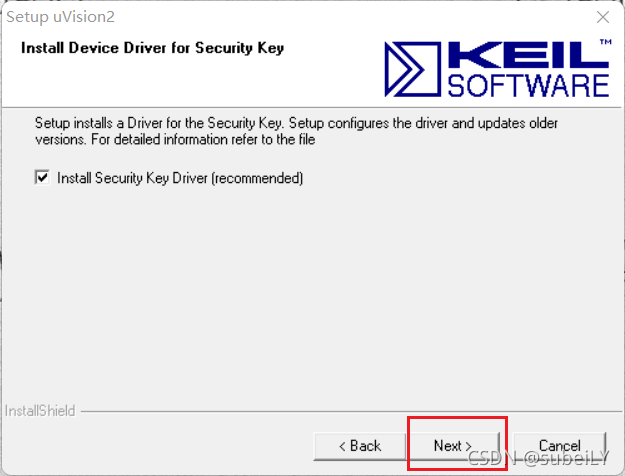

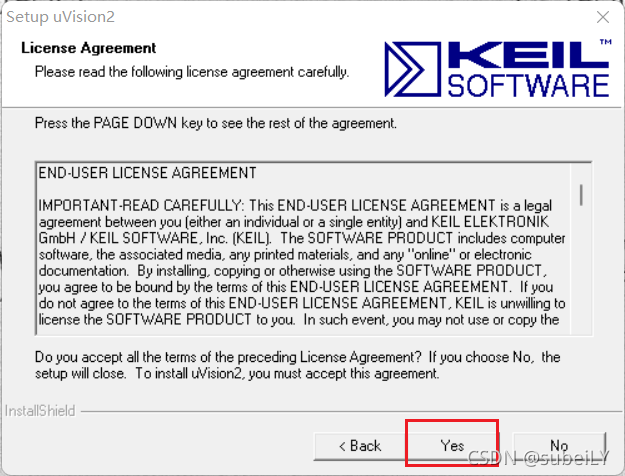

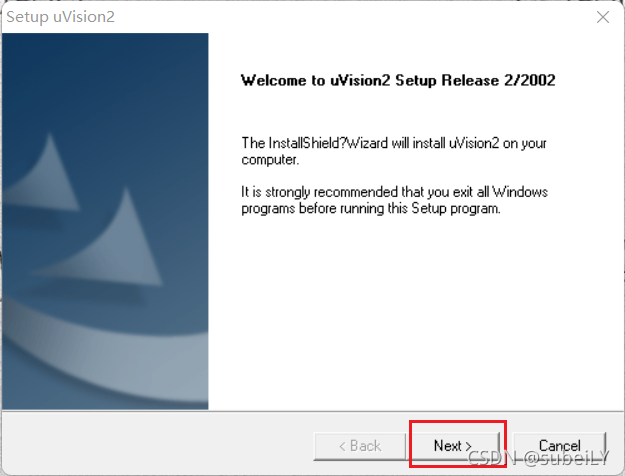

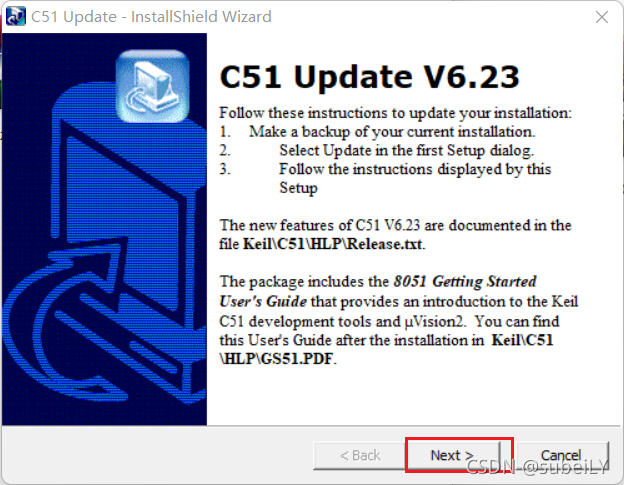

2. 双击up51v623.exe

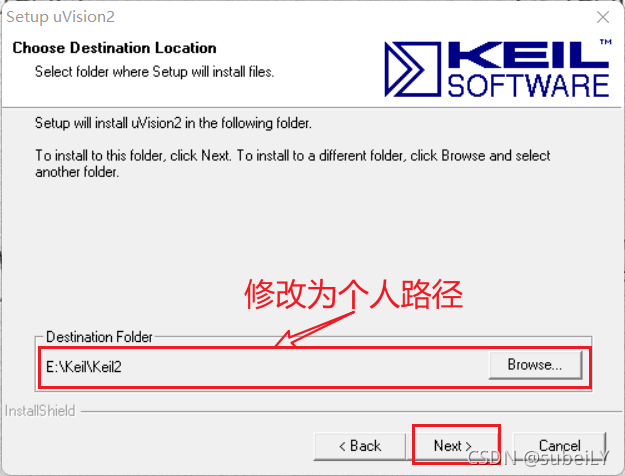

3. 修改安装路径

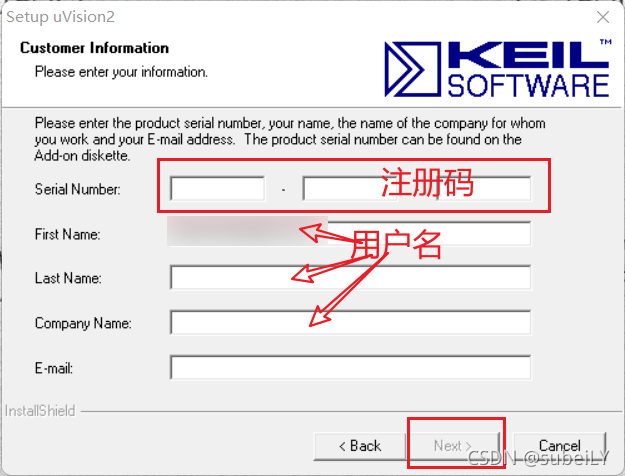

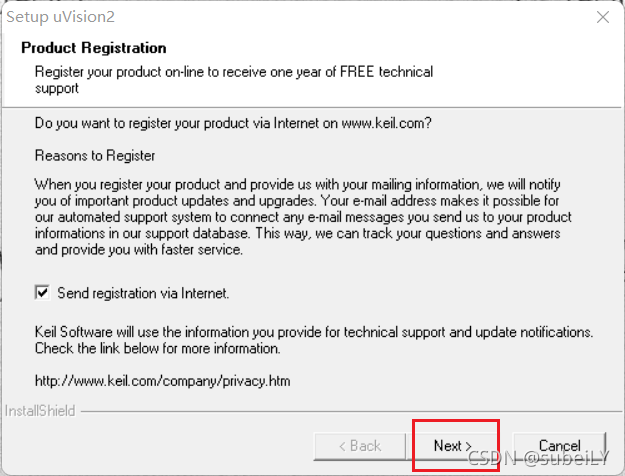

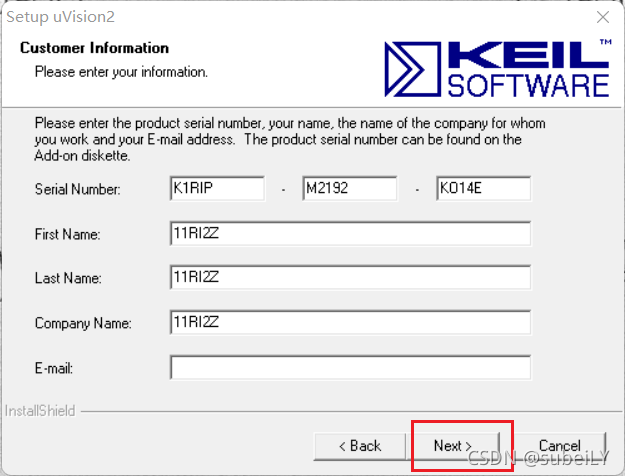

4. 注册软件

SN = K1RIP-M2192-KO14E
用户名（FIRST & LAST）= 11RI2Z
这是已经通过了的安装码

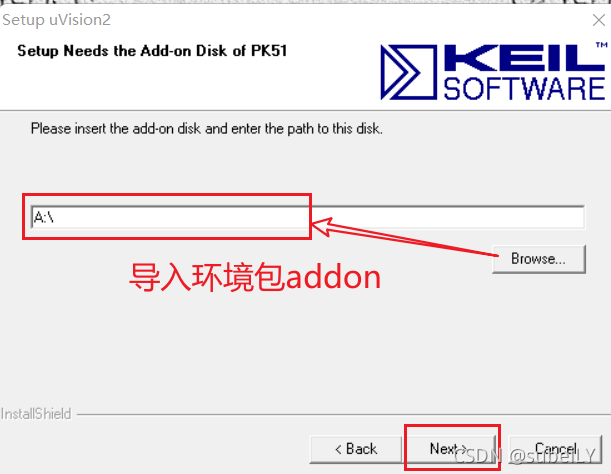

5. 导入环境包

6. 启动软件

2.第一个C51程序

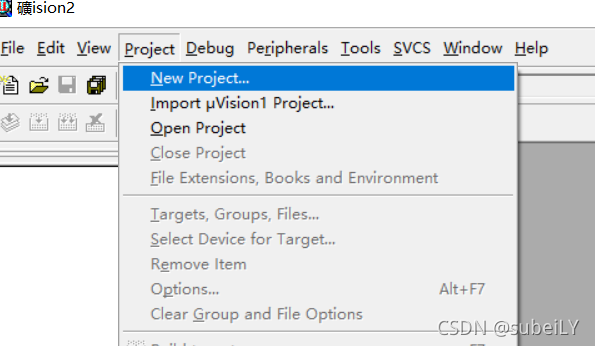

1. 建立一个新工程 单击 Project 菜单，在弹出的下拉菜单中选中 New Project 选项。

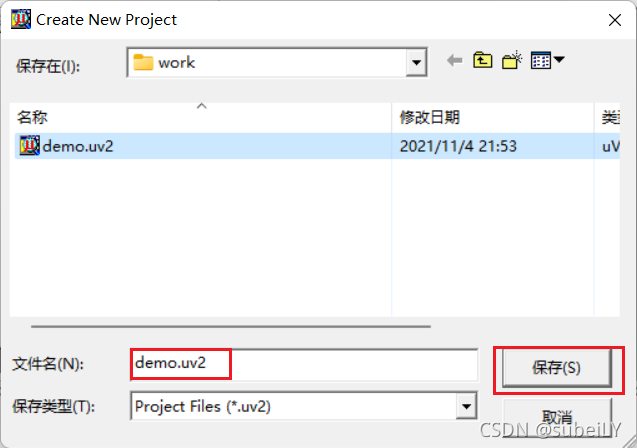

2. 选择保存的路径 输入工程文件的名字，选择保存的路径后单击保存。

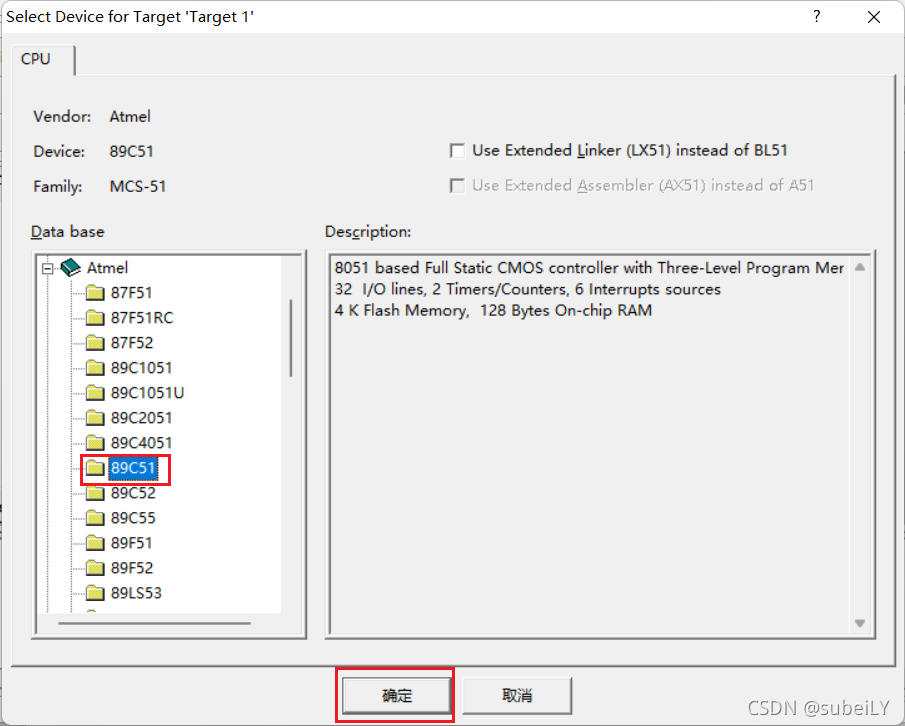

3. 在弹出的对话框中，选择目标单片机的型号，Keil C51 几乎支持所有 51 内核的单片机， 如选择 Atmel 的 AT89C51 之后，出现下图所示的对话框，右边栏是对这个单片机的基本的说明，然后点击“确定”。

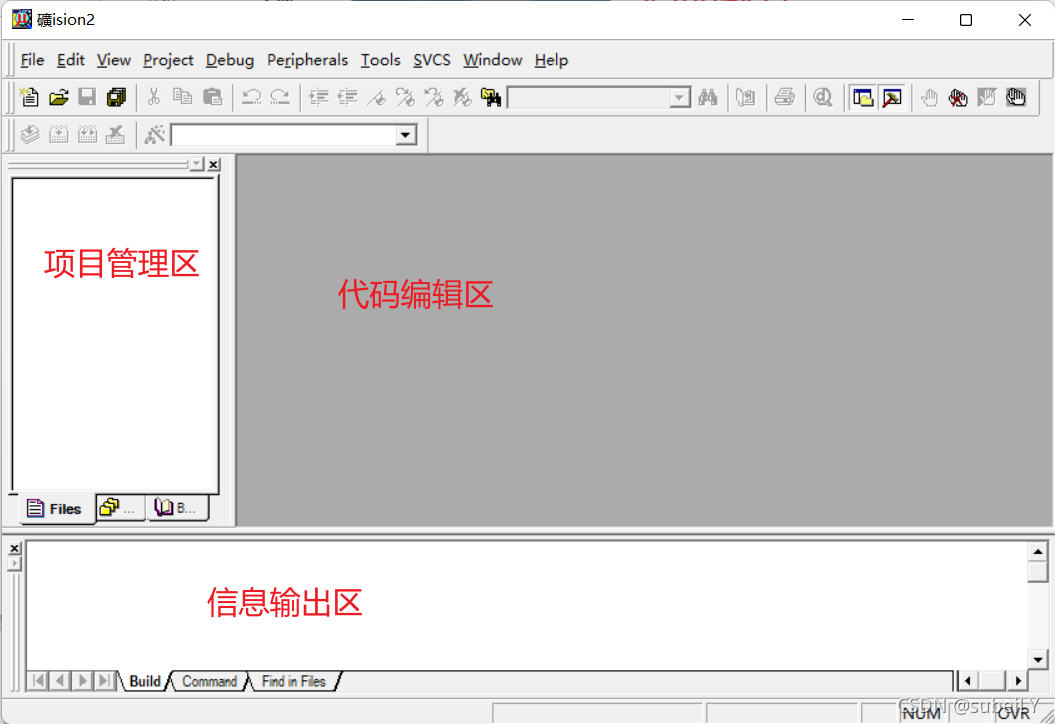

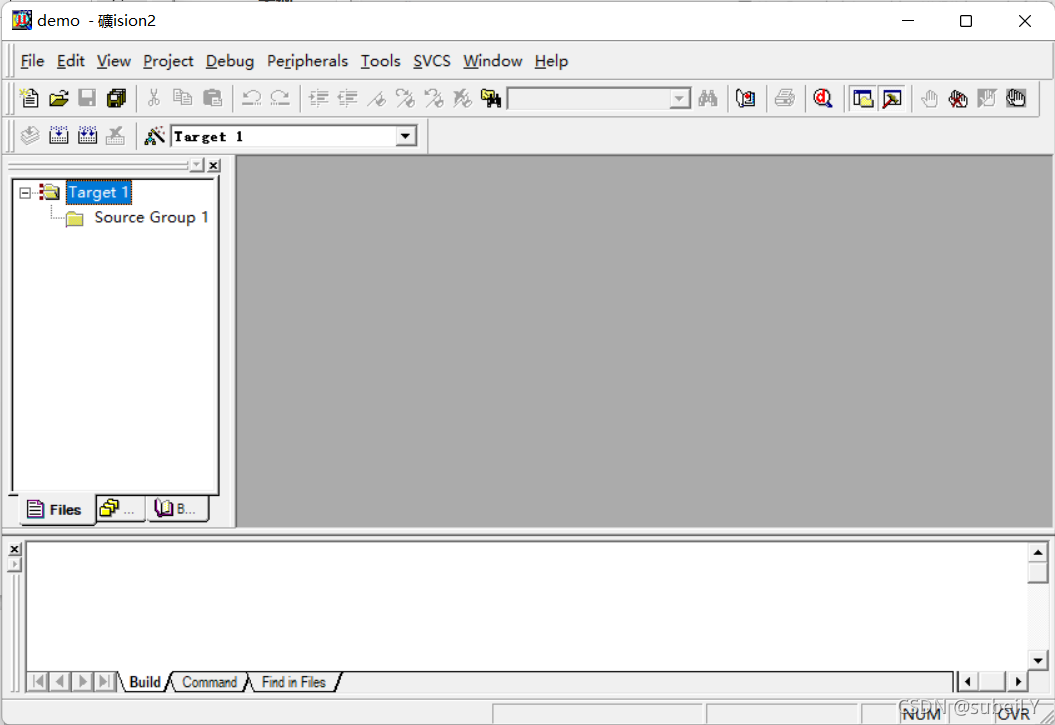

4. 完成单片机型选择后，便进入 Keil μVision2 集成开发环境。

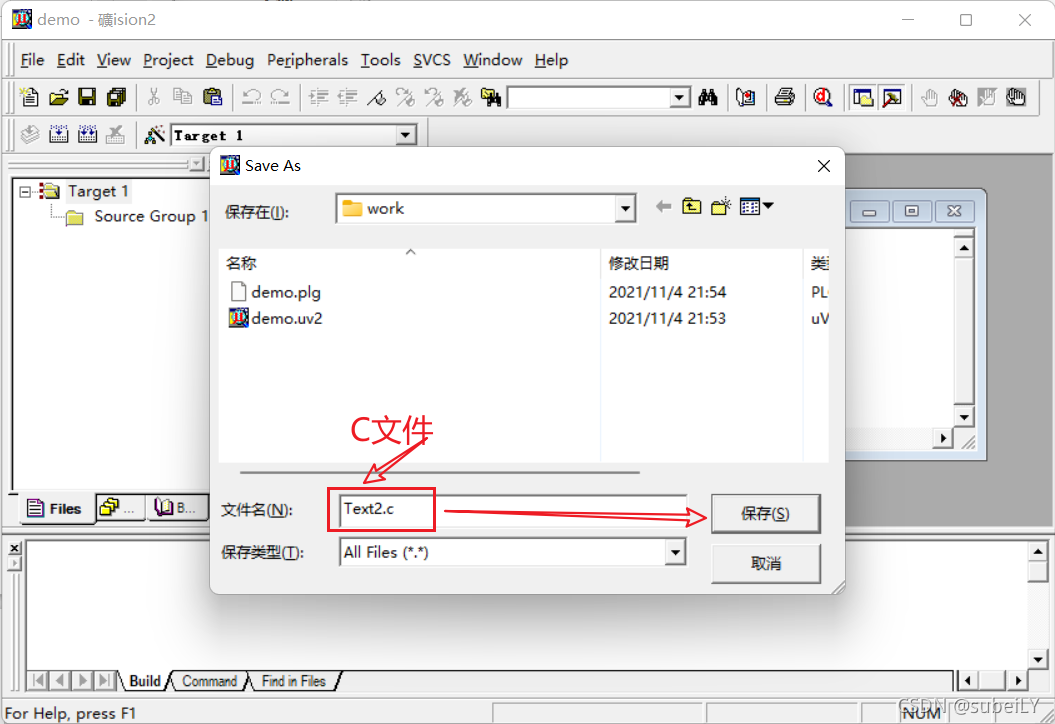

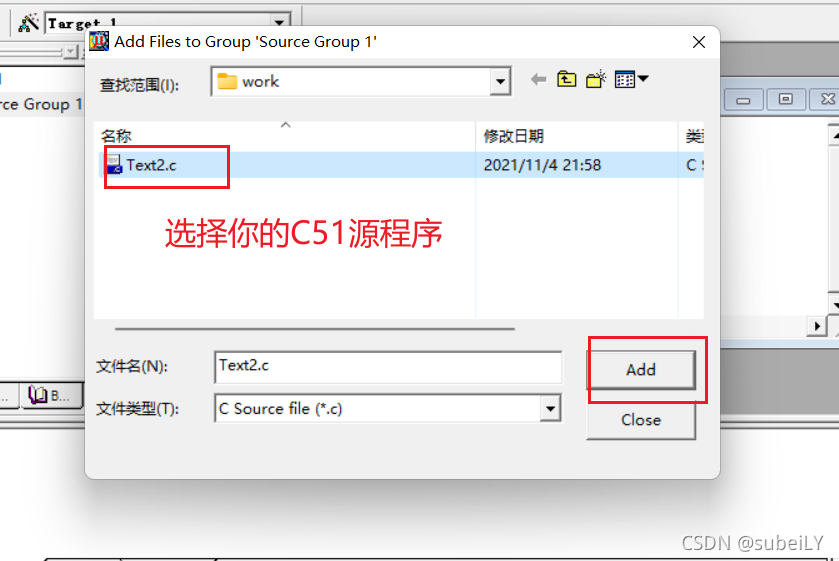

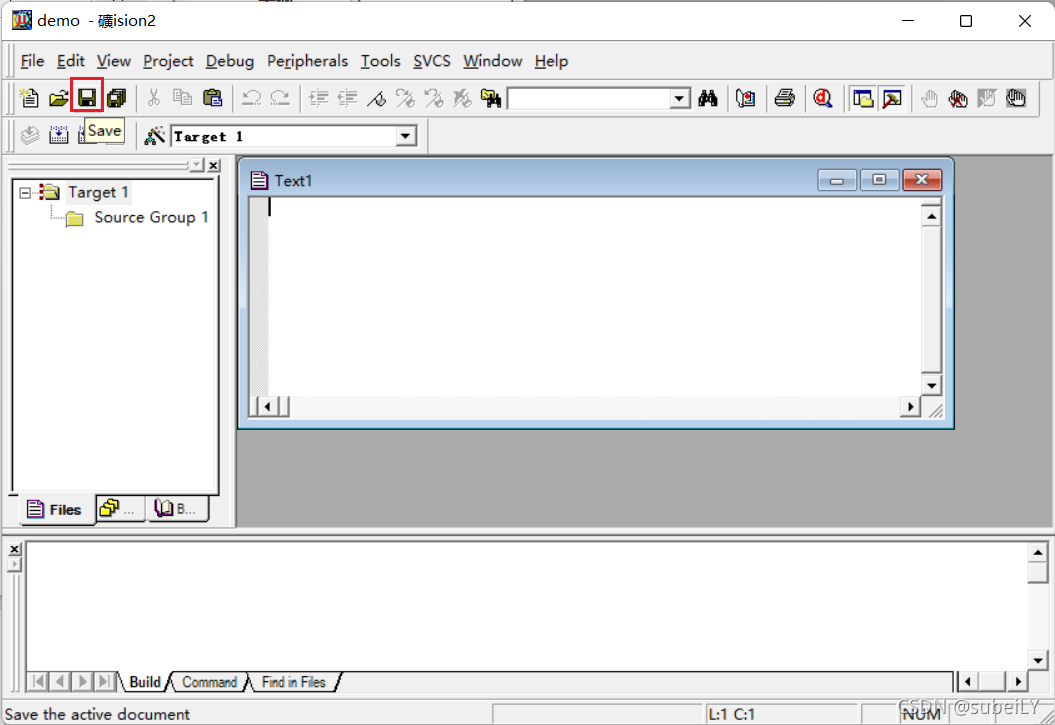

5. 单击“File”菜单下的“New”选项后便新建了一个文件，此时光标在代码编 辑窗口里闪烁。然后，单击“File”菜单中的“Save As”选项对新建的文件命名保存，在此必须键入正确的扩展名：如果用 C 语言编写程序，则扩展名为.c；如果用汇编语言编写程序， 则扩展名须为.asm。最后，单击“保存”按钮，即Save按钮。

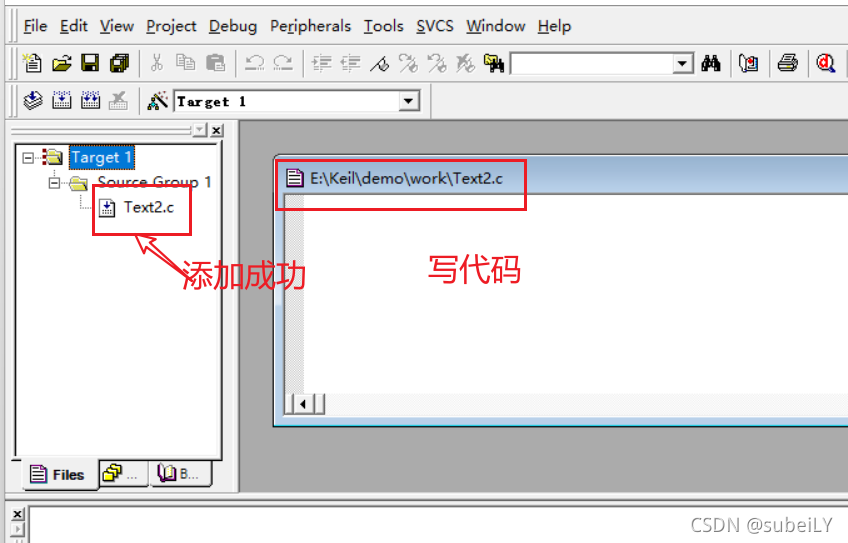

6. 编写第一个C51程序。

#include <reg52.h> //包含文件
#include <stdio.h>
void main(void) //主函数
{
	 SCON=0x52;
	 TMOD=0x20;
	 TH1=0xf3;
	 TR1=1; //此行及以上 3 行为 PRINTF 函数所必须
	 printf("Hello I am KEIL. \n"); //打印程序执行的信息
	 printf("I will be your friend.\n");
	 while(1);
}

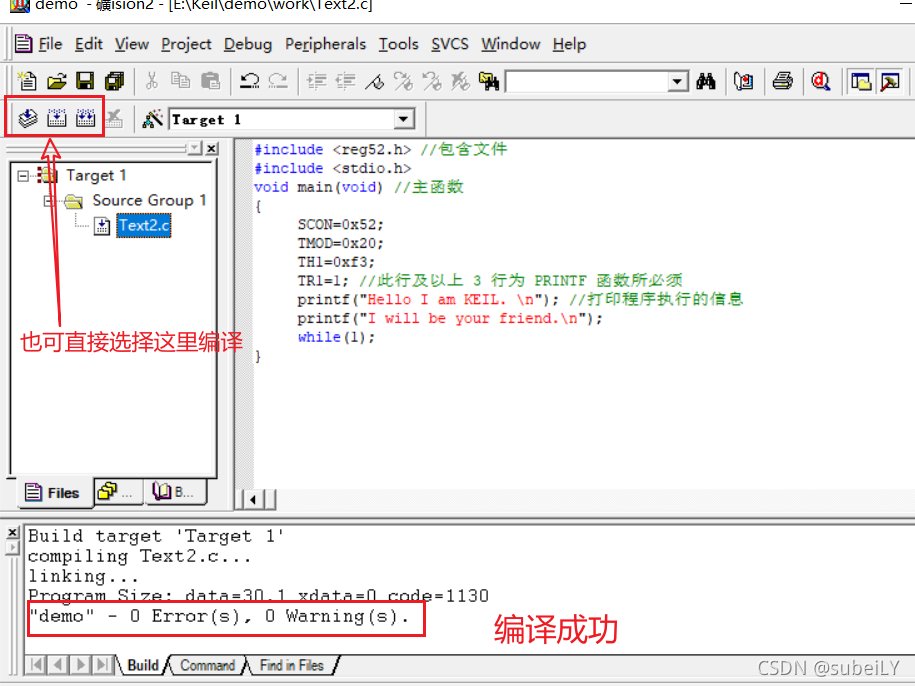

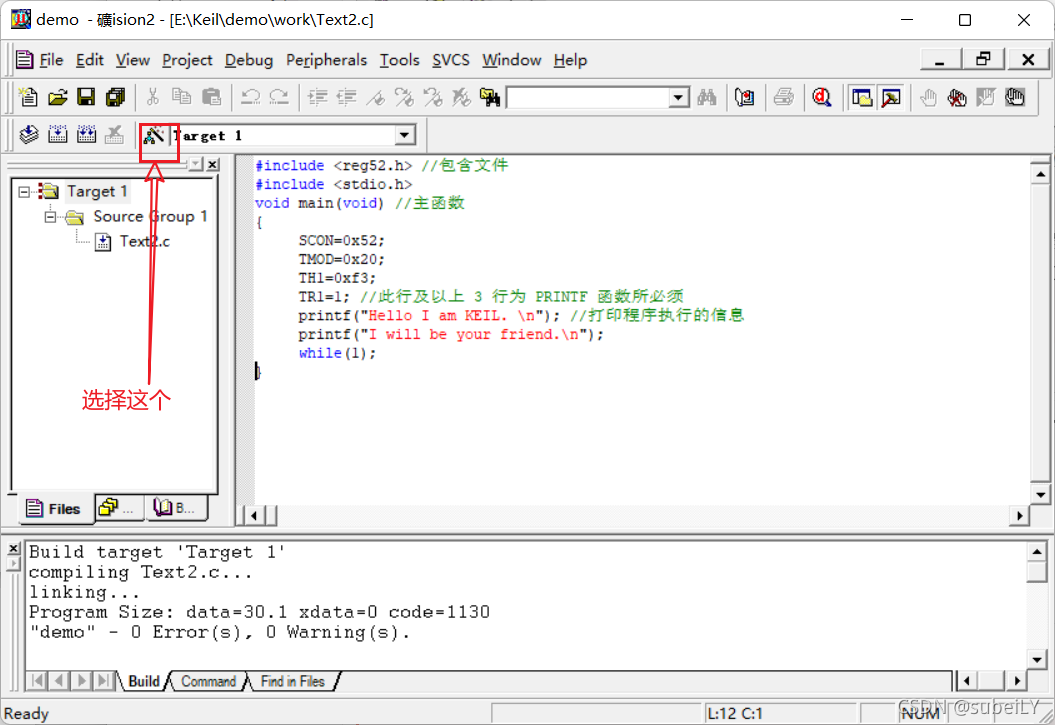

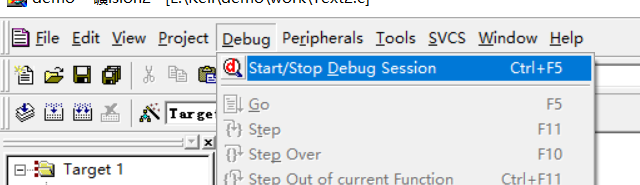

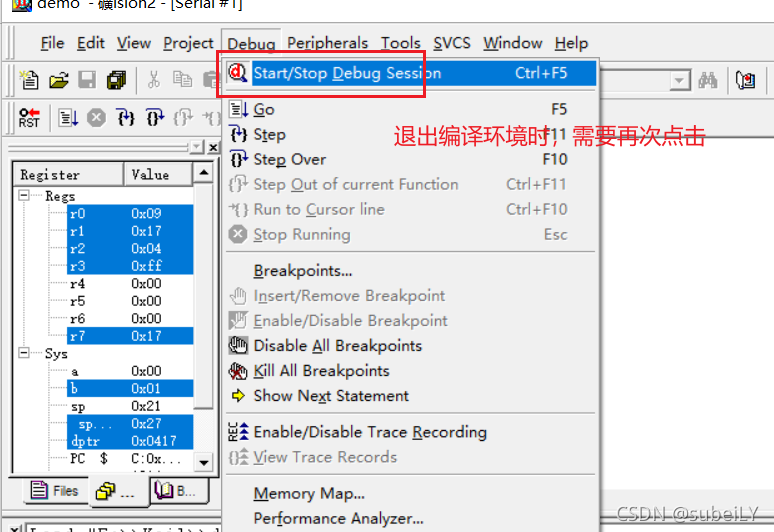

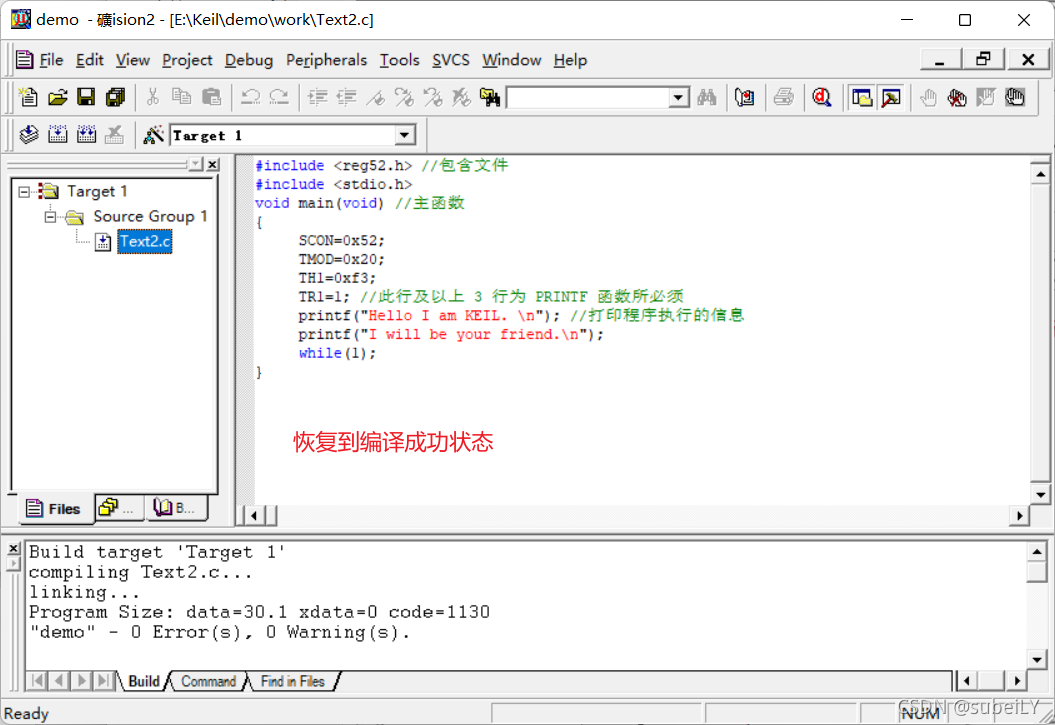

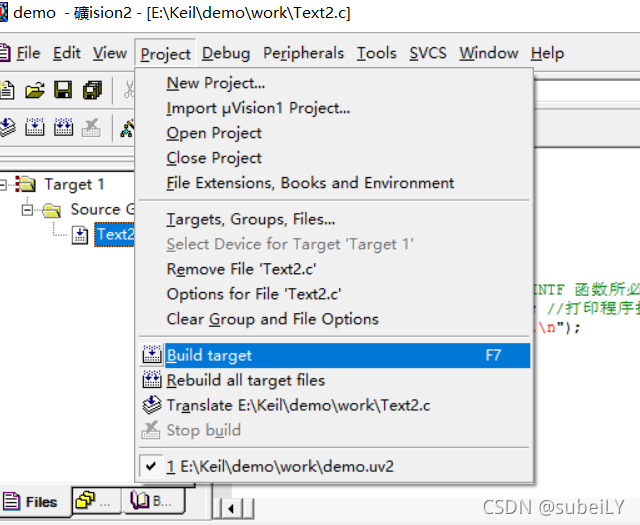

7. 单击“Project”菜单中的“Built Target”选项（或者使用快捷键 F7） 对项目进行编译，编译成功后，再单击“Debug”菜单中的“Start/Stop Debug Session”选项 （或者使用组合快捷键 Ctrl+F5）对项目进行调试，调试运行界面如图所示。

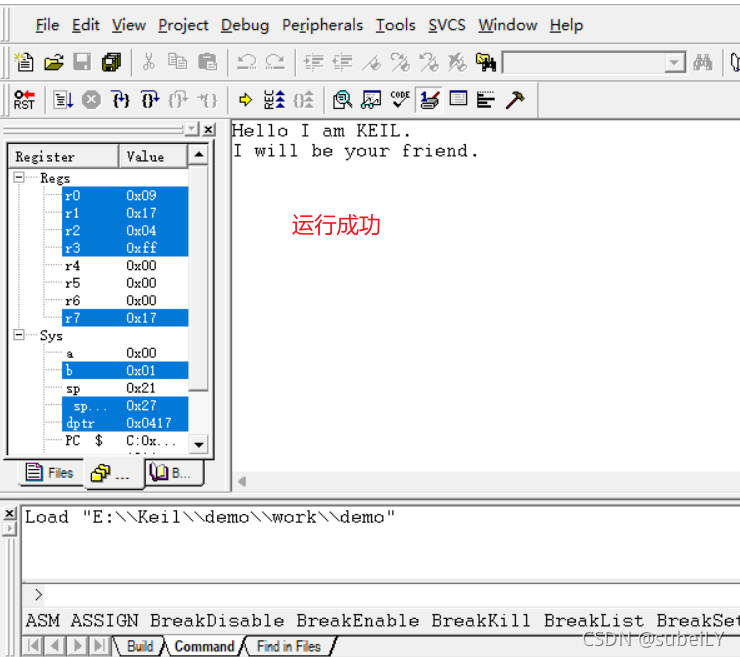

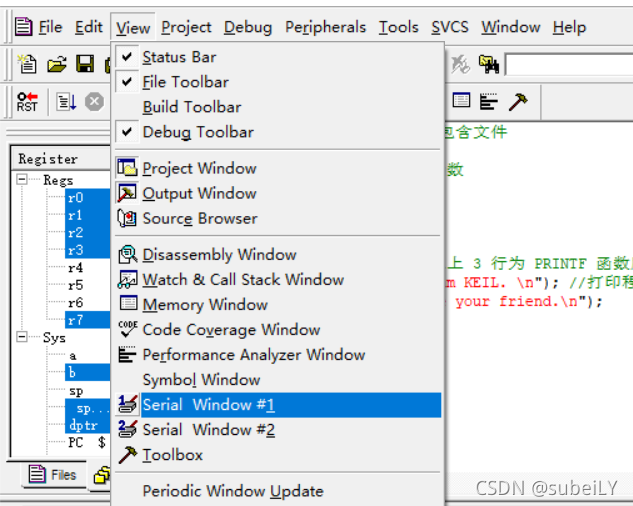

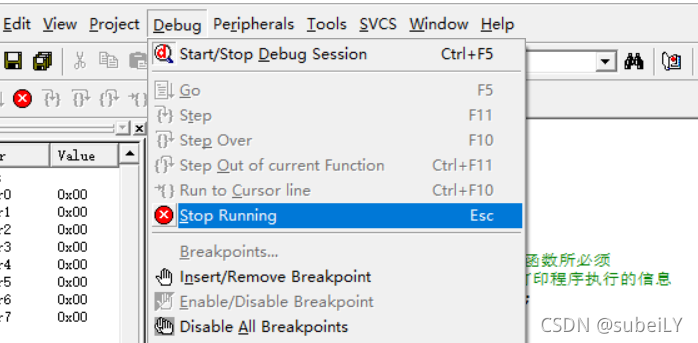

8. 调式程序，单击“Debug”菜单中的“Run”选项（或者使用快捷键 F5）连续运行程序，然后再单击“Debug”菜单中的“Stop Running”选项（或者使用快捷键 Esc）停止运行程序；再单击“View”菜单中的“Serial Windows #1”选项，就可以看到程序 运行后的输出结果，其结果输出窗口如图所示。

至此，已在 Keil C51 上完成了一个工程的全过程。但这只是纯软件的开发过程，如果软 件需要对实验系统的硬件进行控制，则需要编译生成目标代码文件（.HEX），并将目标代码 文件下载到实验系统中运行。

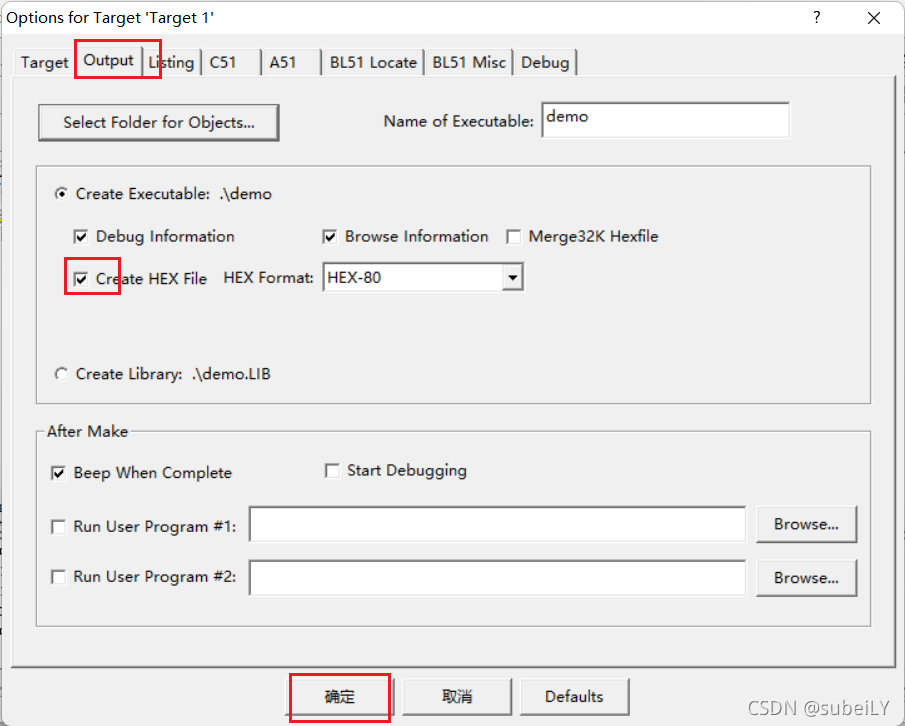

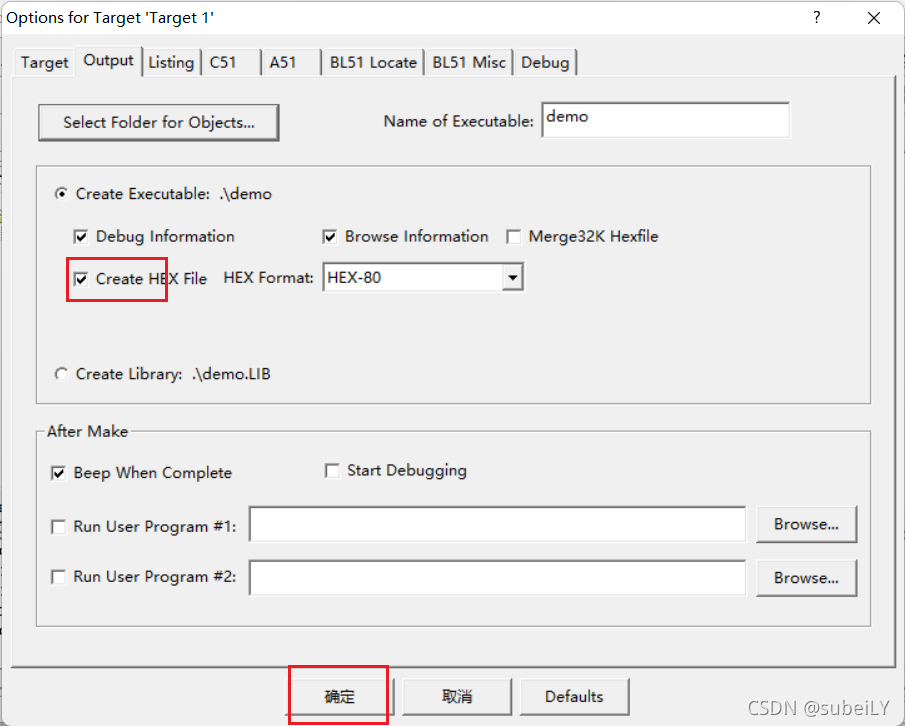

9. 需要编译生成目标代码文件时，单击“Project”菜单中的“Options for Target ‘Target 1’”选项，在出现的“项目设置对话框”中单击“Output”中，并单击选中“Create HEX File” 选项，使程序编译后能生成 HEX 代码。“项目设置对话框”如图所示。

---

3.第一个汇编程序

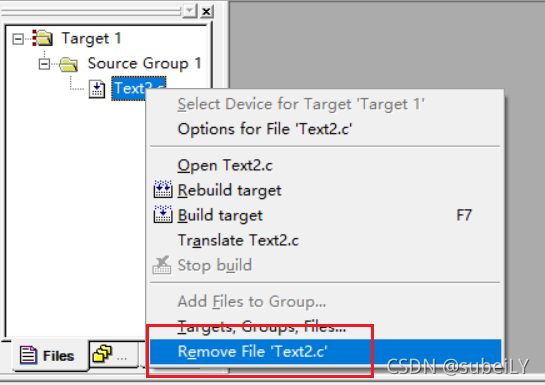

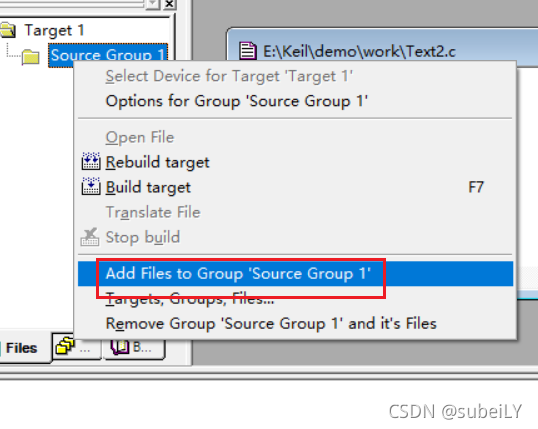

• 添加新程序时，建议先将之前的源程序移除

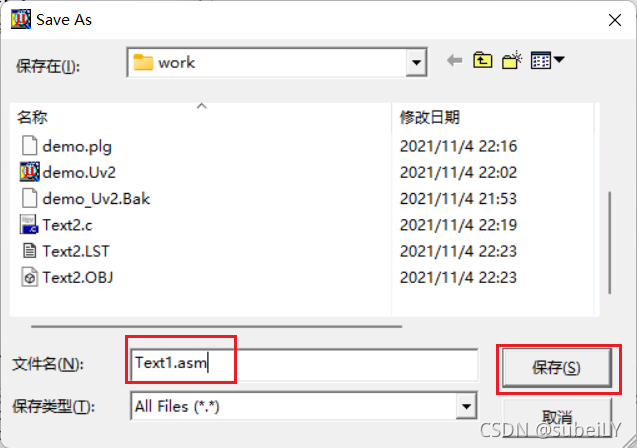

1. 创建.asm程序

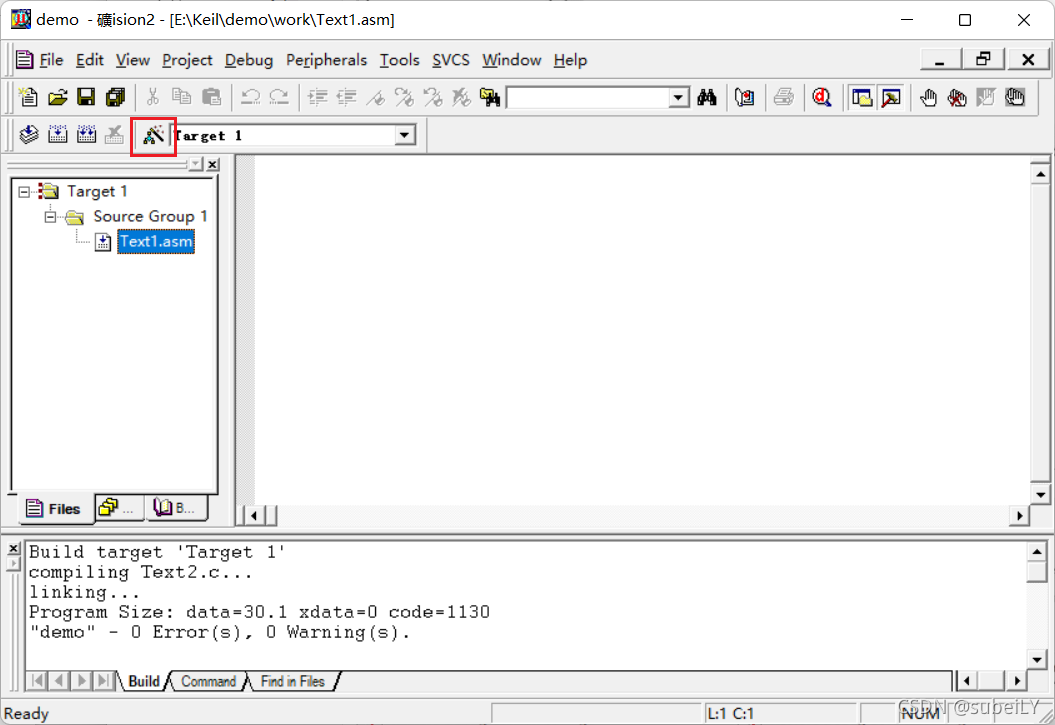

2. 检查软件编译环境。

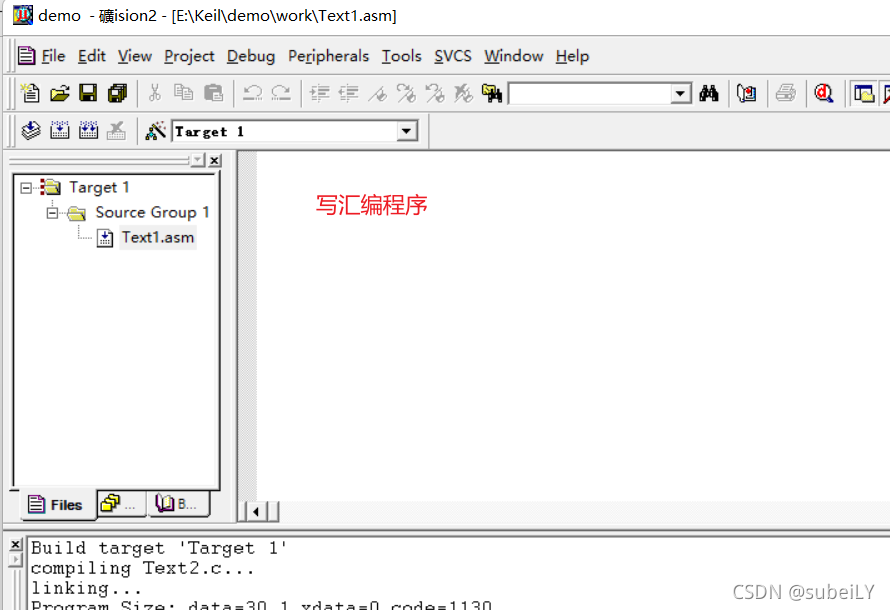

3. 设置成功后，编写程序。案例：编程将外部 RAM 中 7000H～70FFH 单元的内容清零。

	ORG 0000H
	AJMP CLEAR
CLEAR: 	MOV R0,#00H
	MOV DPTR,#7000H
CLEAR1: CLR A
 	MOVX @DPTR,A
 	INC DPTR
 	INC R0
 	DJNZ R0,CLEAR1
 	SJMP $
 	END

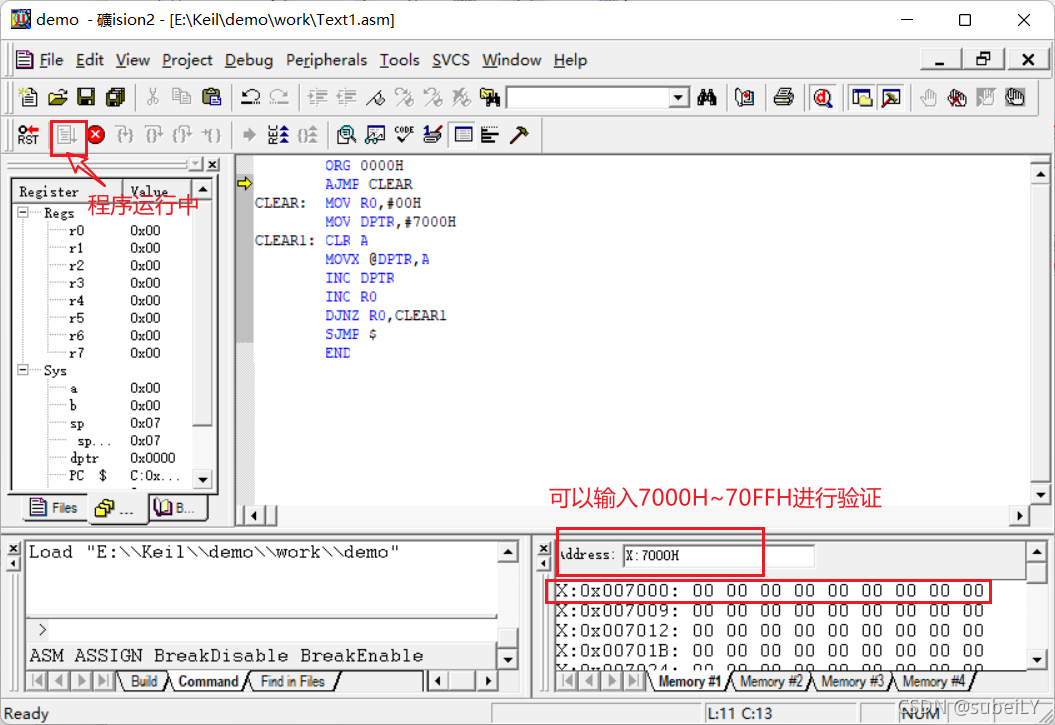

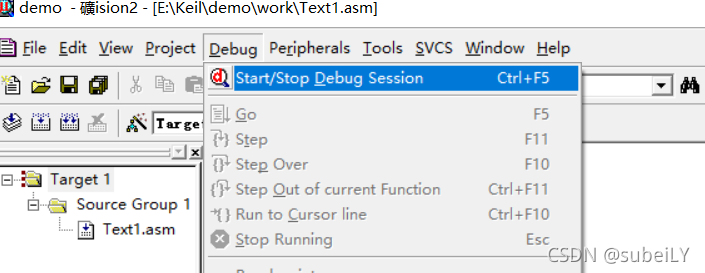

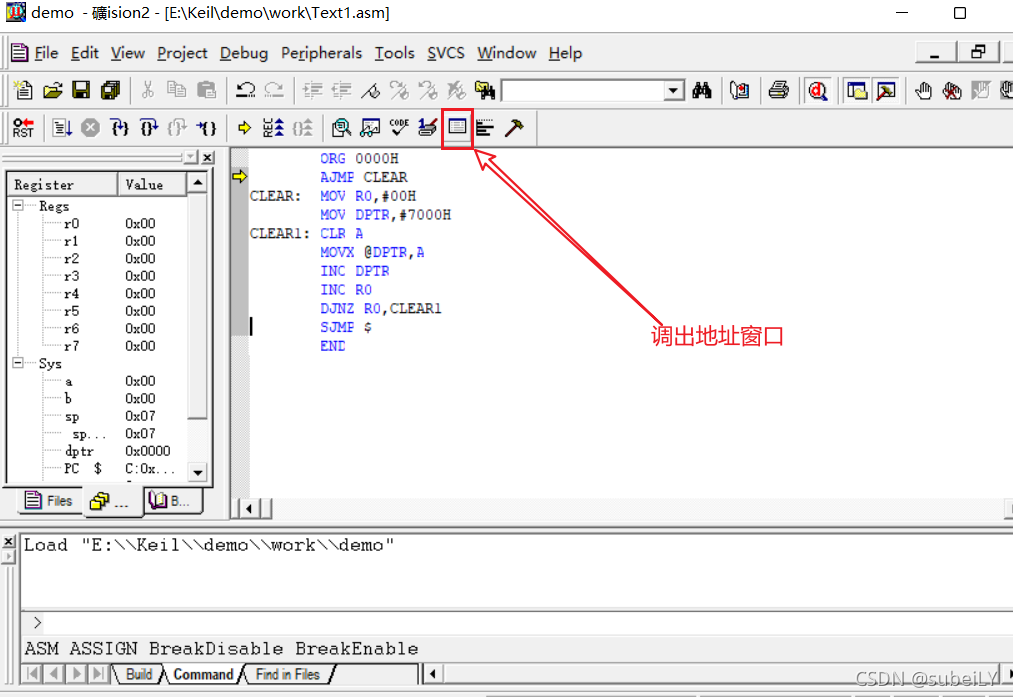

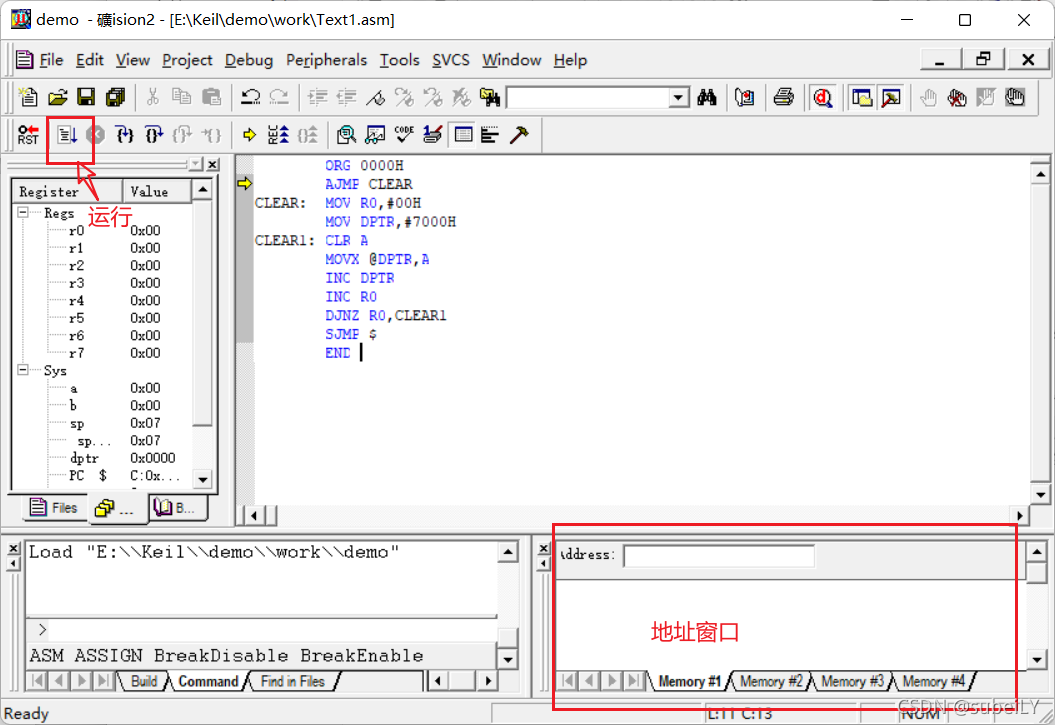

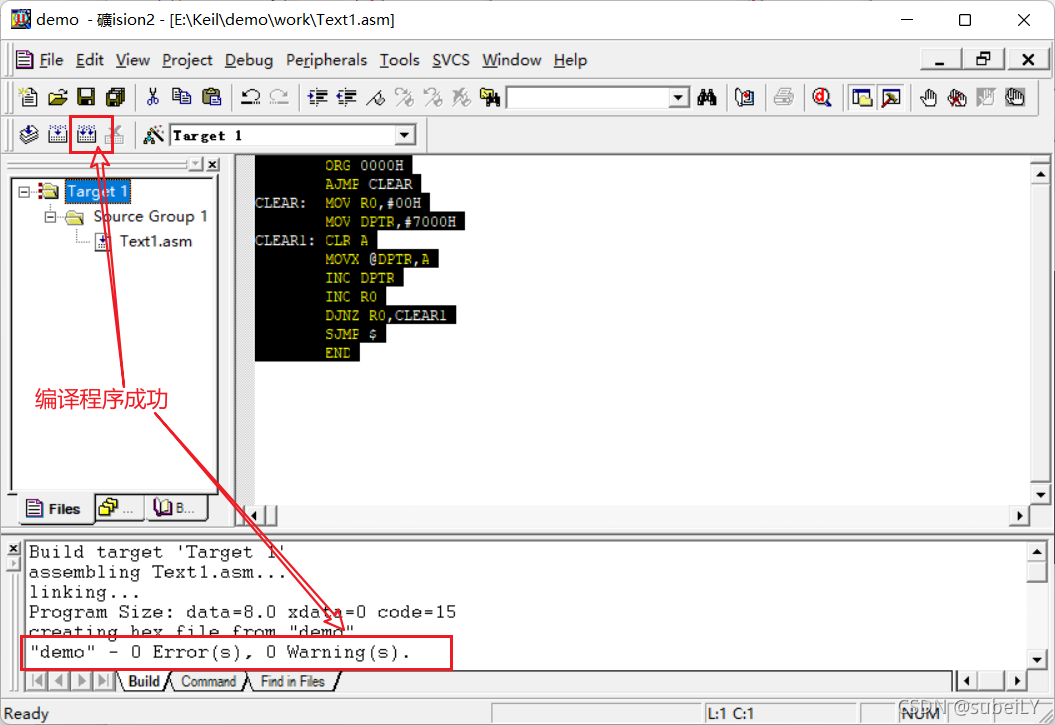

4. 调试运行程序。打开外部数据窗口，查看地址为 7000H～70FFH 单元的内容是否已经清 0。

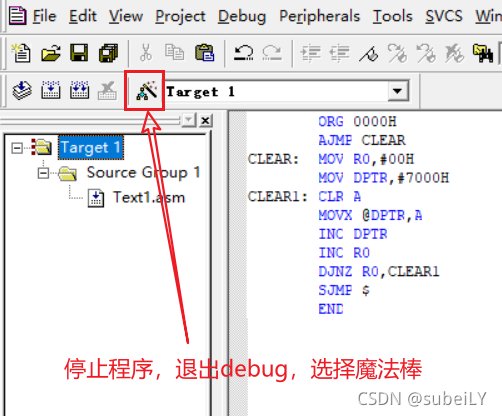

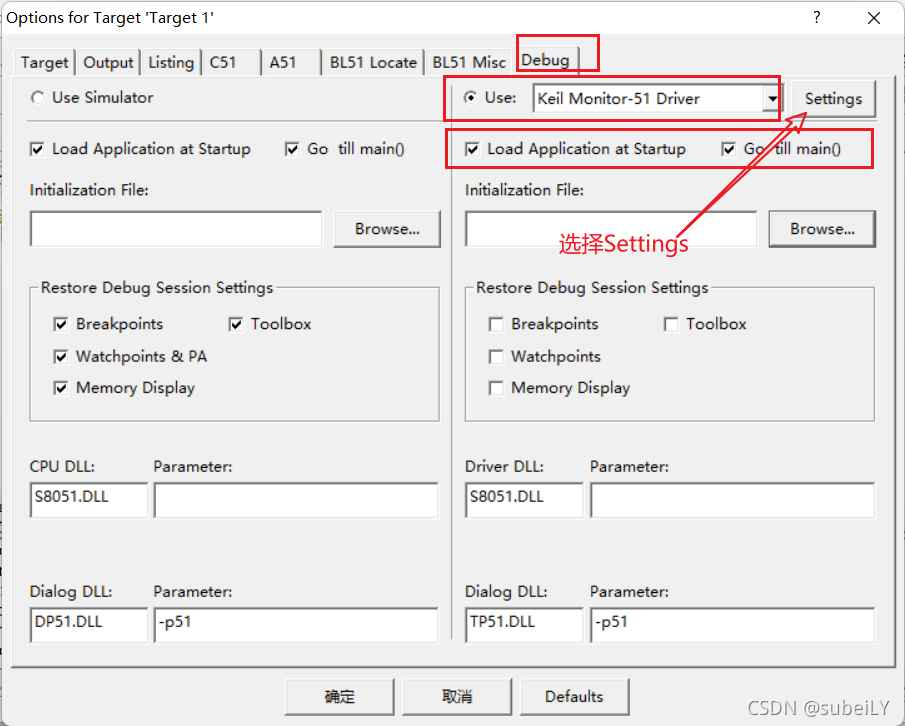

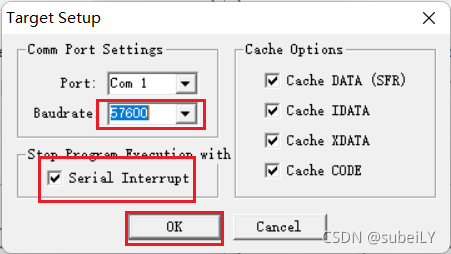

5. 上述步骤仅为软件调试运行过程，如需硬件调试，需修改如下图配置。并连接硬件 DVCC-52196H 实验箱操作。下图仅为硬件连接时的相关配置，实验箱操作不做赘述。

至此，第一个汇编程序运行成功。

不足之处，请留言指正，谢谢！！！！
