STM32F103C8 + CubeMX + 基础工程模板创建（ 串口调试 + 时钟配置 + SWD调试)

  这篇文章主要记录一下拿到一块STM32开发板后，基础的程序下载、串口打印等功能测试。

一、工程创建

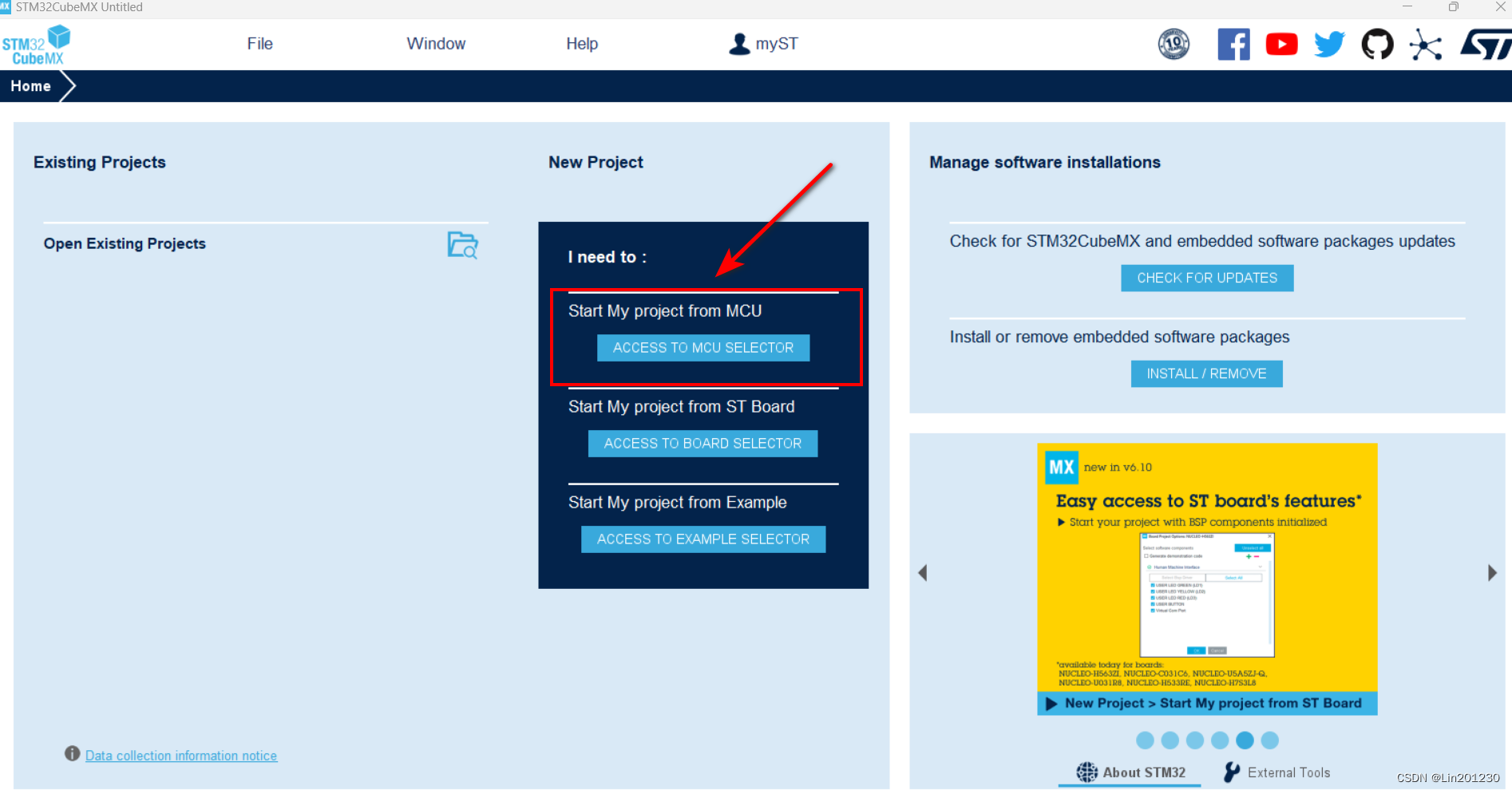

1、打开Cubemx，新建工程

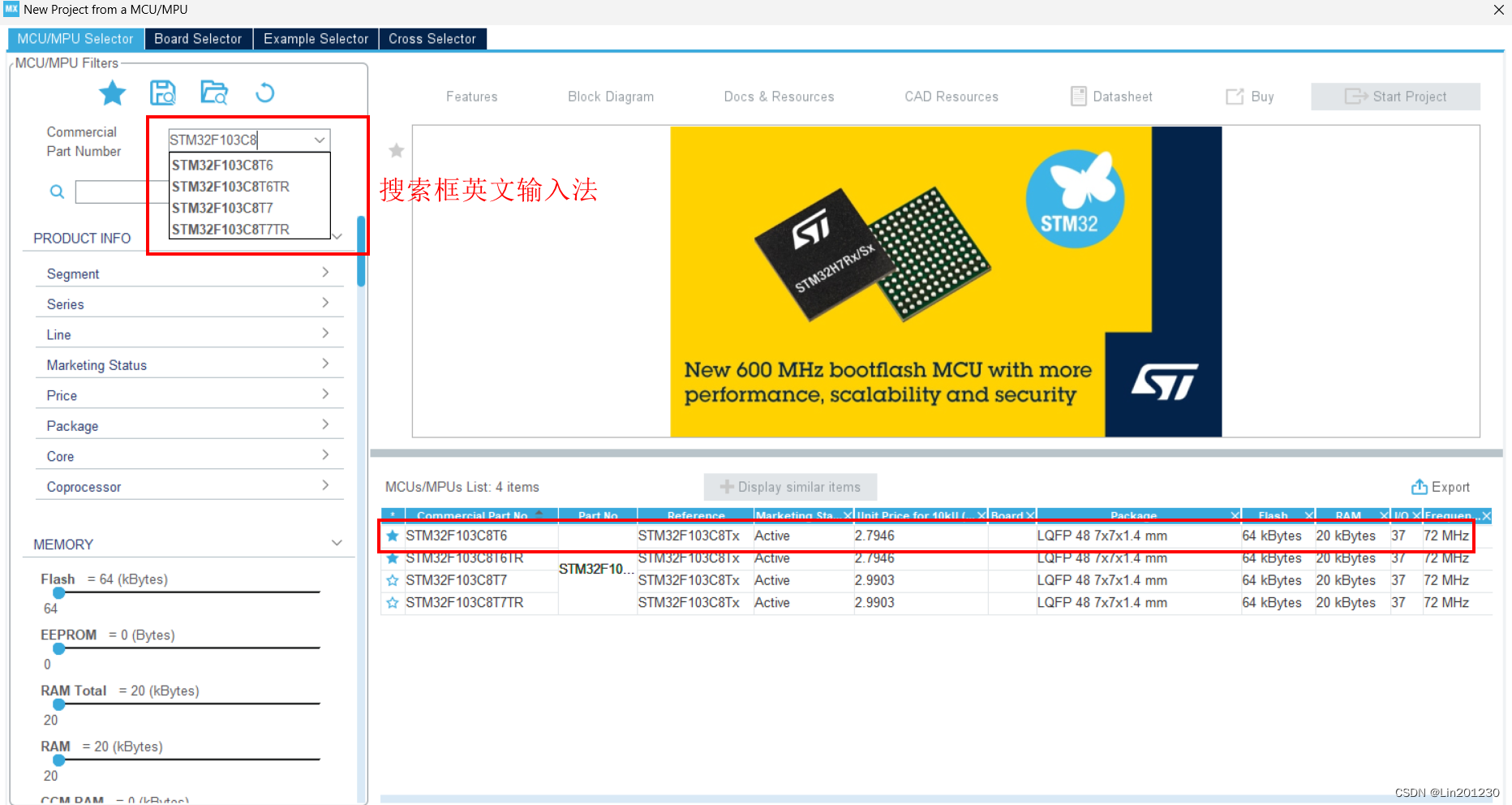

2、选择芯片，鼠标双击创建工程

3、进入芯片配置界面

二、SWD调试引脚配置

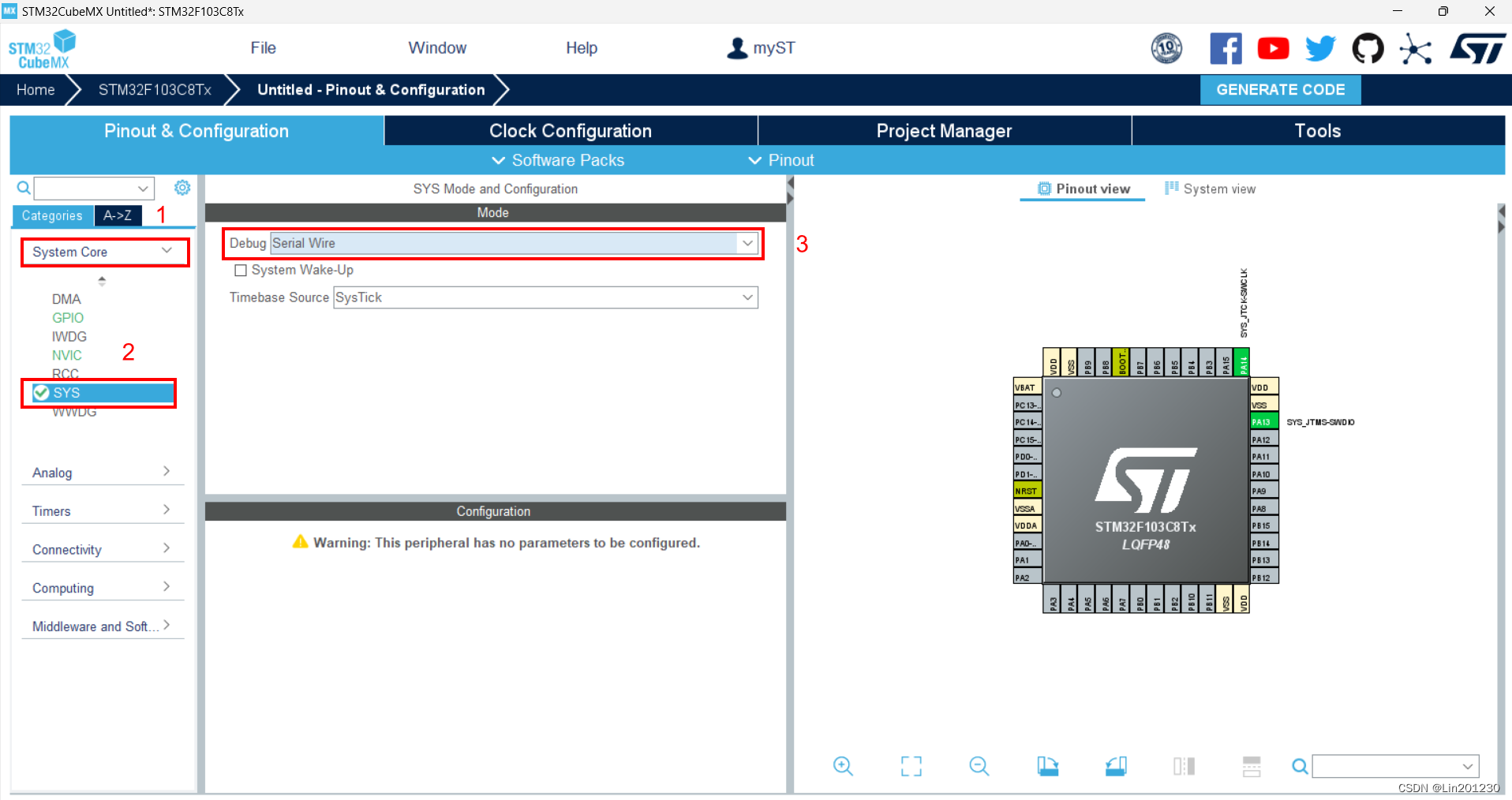

1、配置STLINK调试引脚，开启SWD调试功能

三、时钟源配置

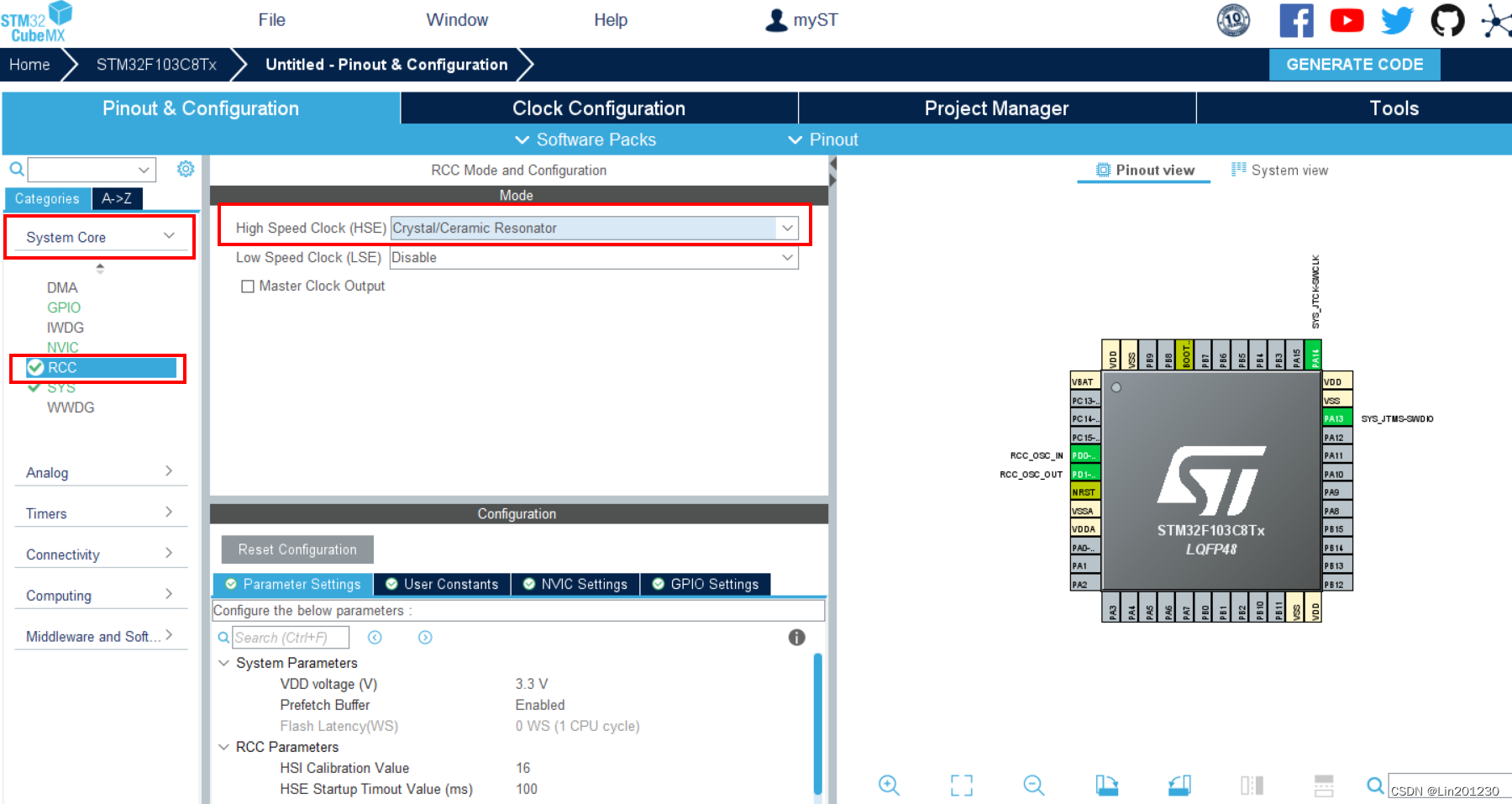

1、设置时钟源，根据自己需求选择时钟源，我这里是开发板，有外接晶振所以选高速外部时钟

2、配置时钟树

四、串口配置

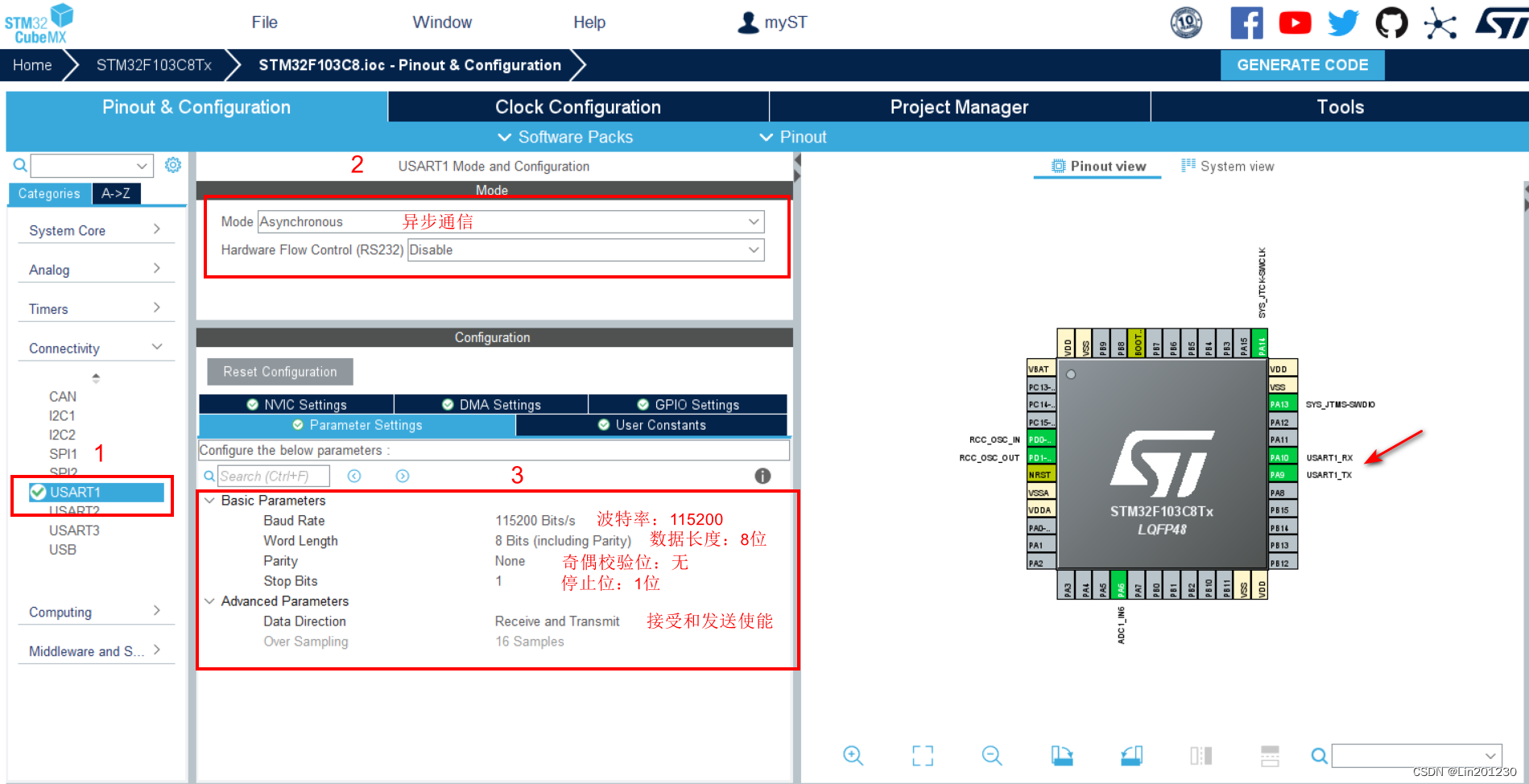

1、串口参数配置

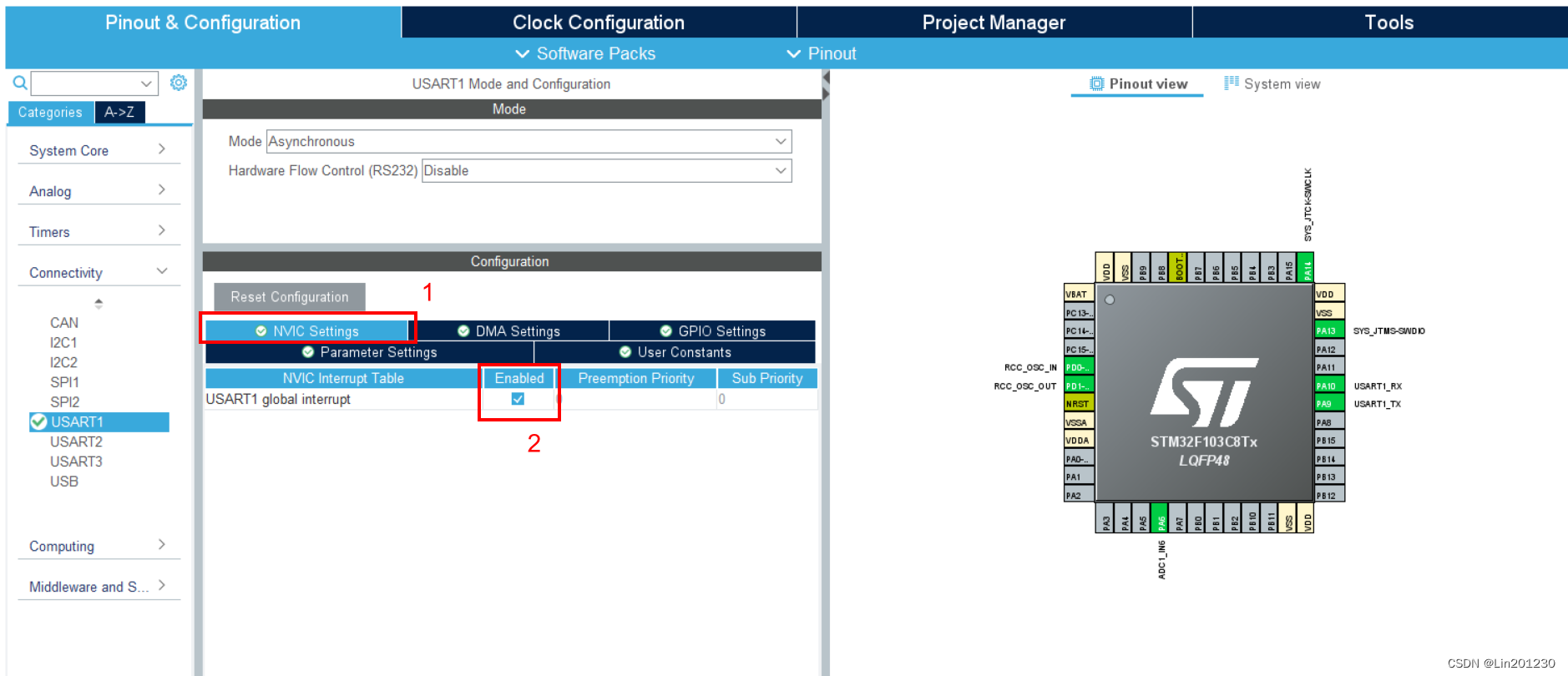

2、开启串口GPIO中断

五、工程输出配置

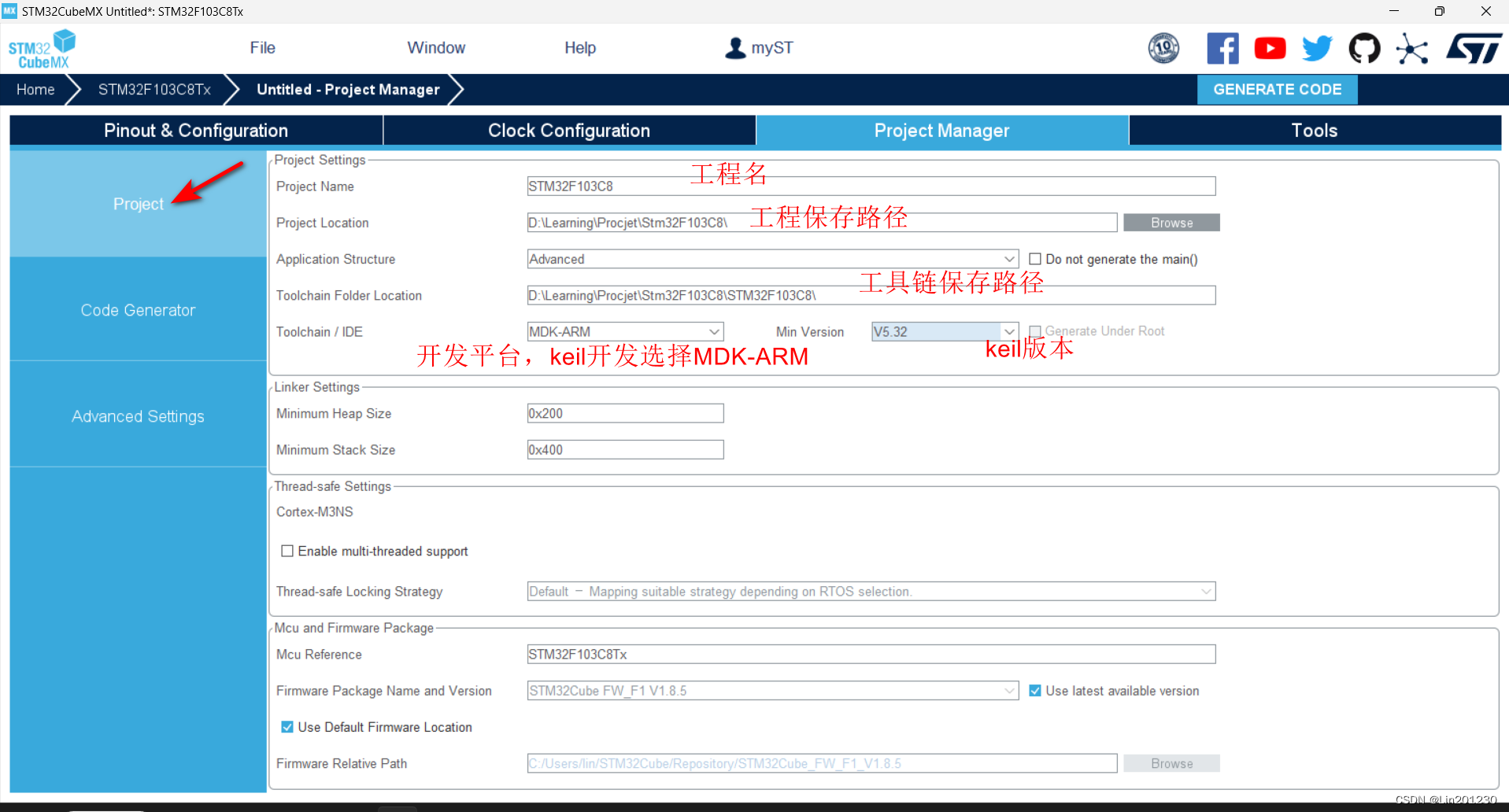

1、点击顶部ProcjetManager,设置工程名称,工程保存路径，选择开发环境,如果使用keil开发,则选择MDK-ARM
注意:工程路径中不允许含有中文.否则会输出错误

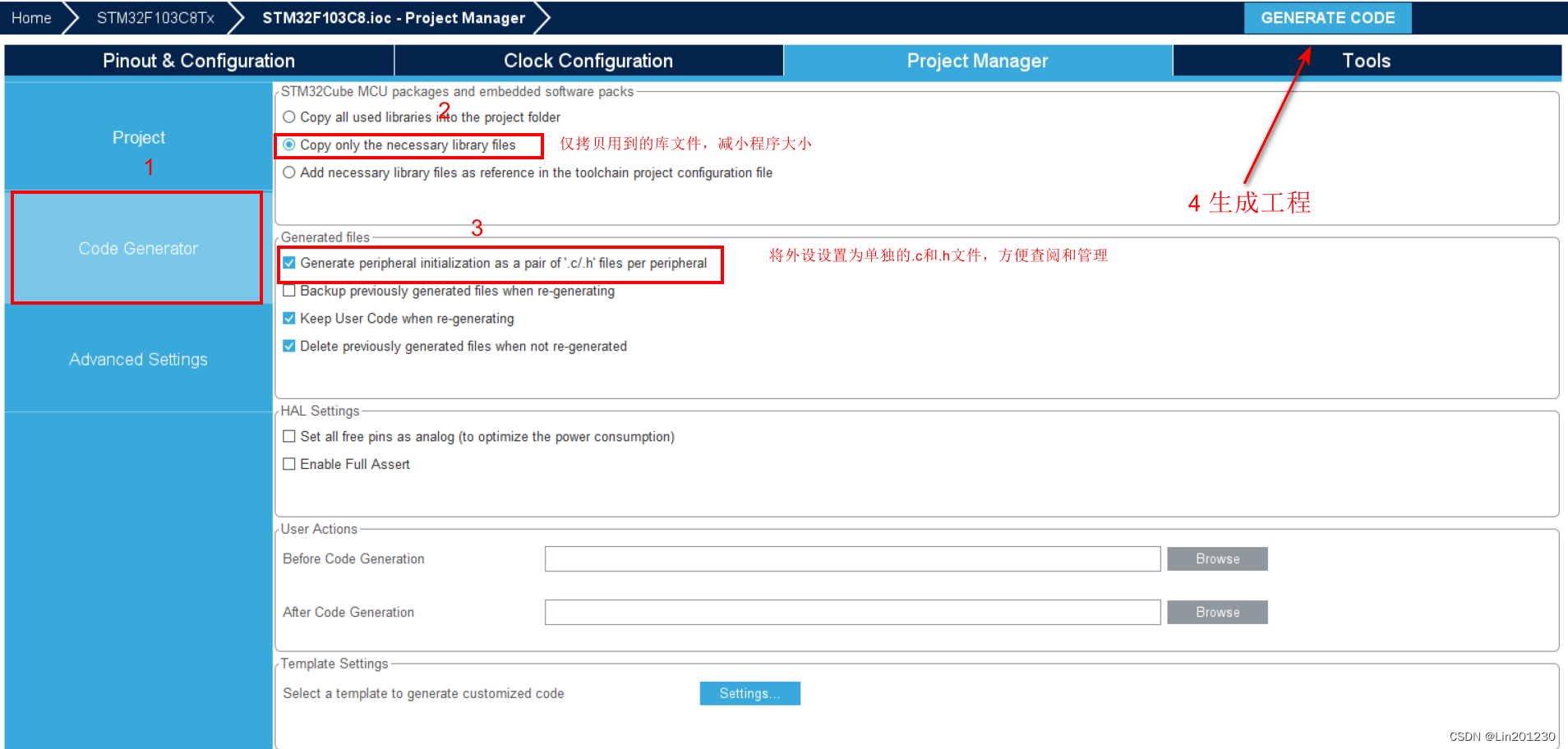

2、点击左侧Code Generator.选中仅复制需要的库,否则生成的工程会很大.
选择将外设配置为单独的.c和.h文件.

六、代码编写

1、main.c 包含 #include<stdio.h> 头文件

#include <stdio.h>

2、main.c 中加入printf重写函数，方便使用printf打印

int fputc(int ch, FILE *f)
{
  HAL_UART_Transmit(&huart1, (uint8_t *)&ch, 1, 0xffff);
  return ch;
}
int fgetc(FILE *f)
{
  uint8_t ch = 0;
  HAL_UART_Receive(&huart1, &ch, 1, 0xffff);
  return ch;
}

3、main函数中添加打印调试代码

• 代码一：

int main(void)
{
    HAL_Init();
    SystemClock_Config();
	MX_GPIO_Init();

    MX_USART1_UART_Init();
    while (1)
    {
		printf("----------AAAAAAAA \r\n");
		HAL_Delay(1000);
    }
}

• 代码二：

int main(void)
{
    HAL_Init();
    SystemClock_Config();
	MX_GPIO_Init();

    MX_USART1_UART_Init();

    uint8_t Data = 0;
    while (1)
    {
		HAL_UART_Receive(&huart1, &Data, 1, 0xffff);
		HAL_UART_Transmit(&huart1, (uint8_t *)&Data, 1, 0xffff);
    }
}

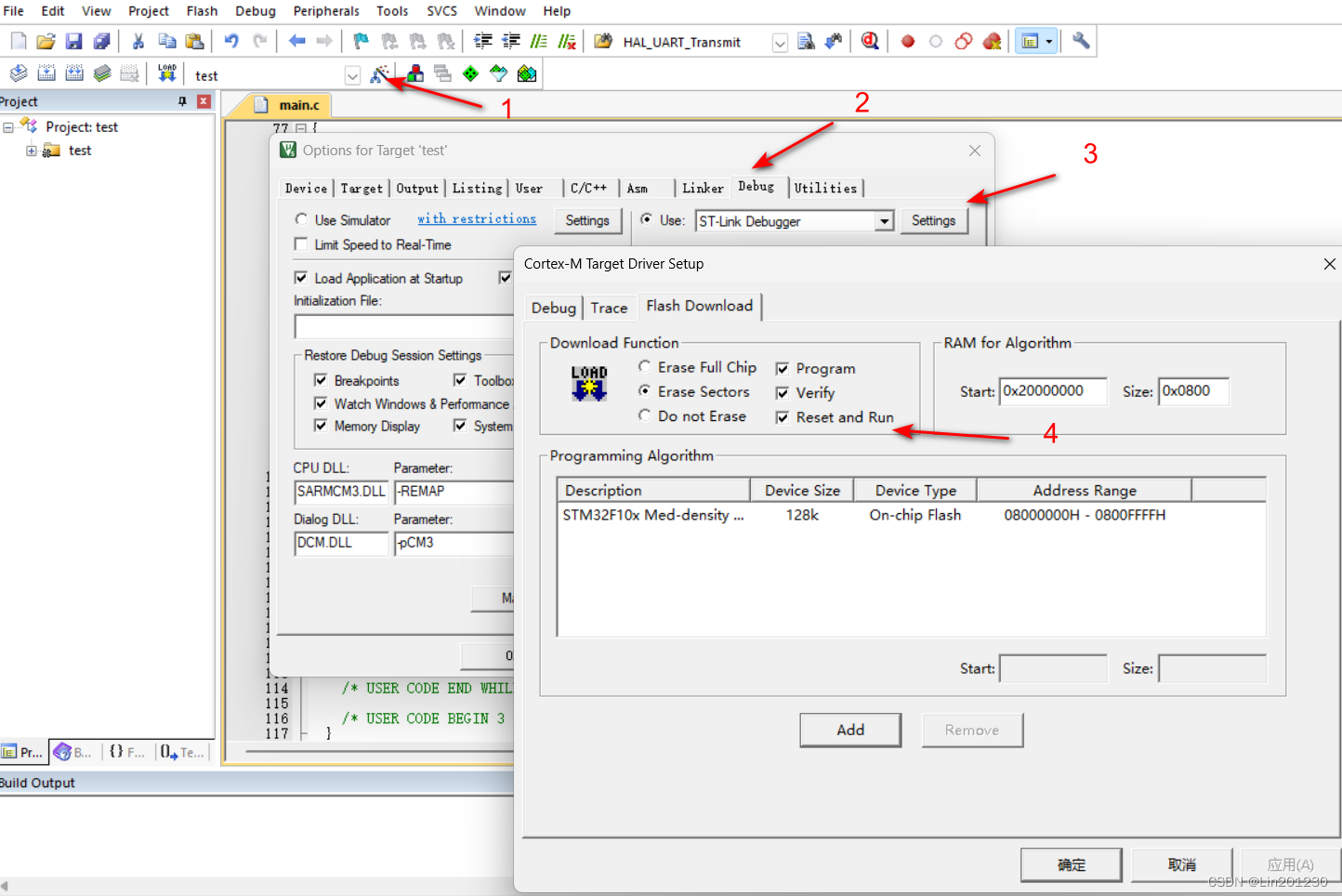

4、Keil工程配置

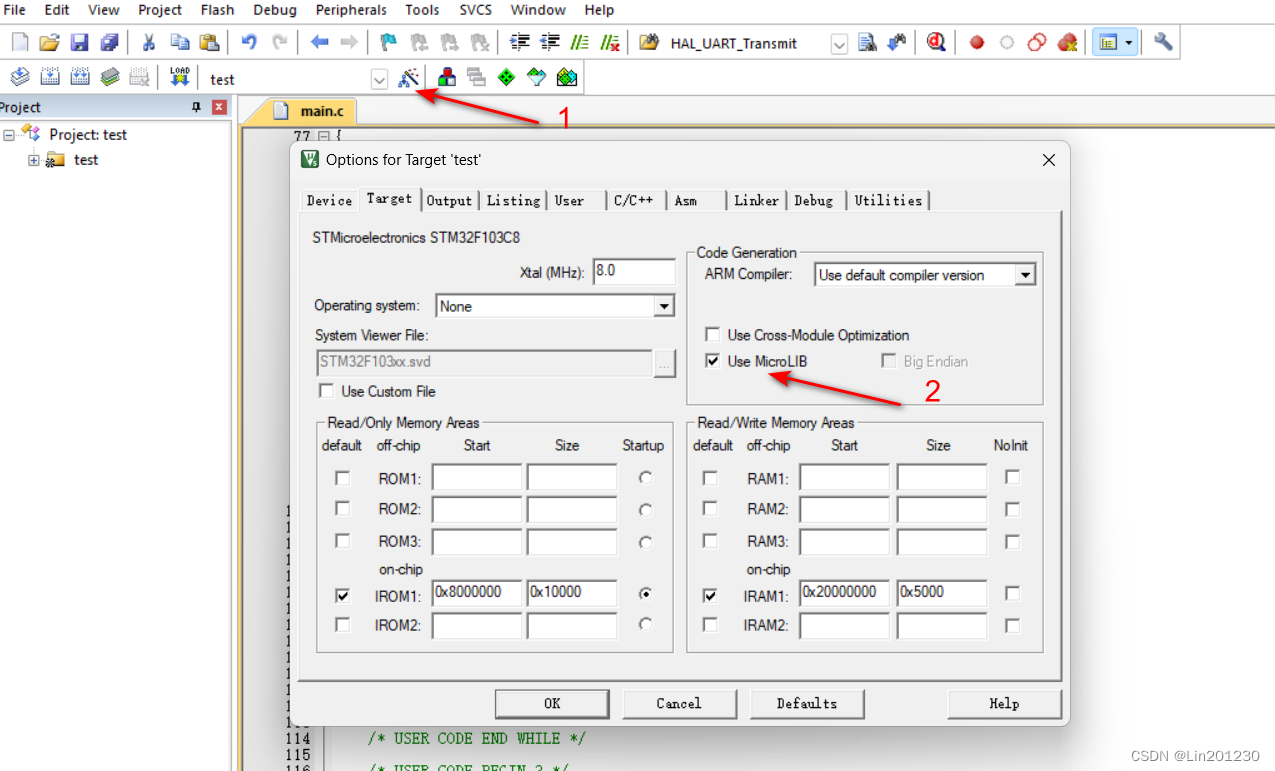

• 勾选 Use MicroLIB，才能使用printf函数

• 勾选Reset and Run，程序下载后自动复位并运行


七、硬件连接

STM32              STLINK
VCC  《------------------------------------》3.3V
GND 《------------------------------------》GND
SWDIO《------------------------------------》SWDIO
SWCLK《-----------------------------------》SWCLK



STM32           CH340（USB转TTL）
GND《------------------------------------》GND
PA10《------------------------------------》TX
PA9 《-------------------------------------》RX

八、输出演示

• 效果一：
  串口助手一秒打印一次如下信息，试验成功。

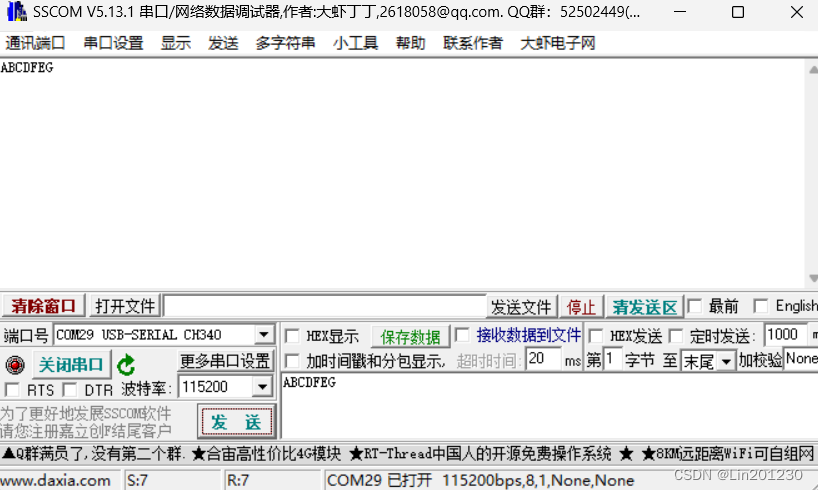

• 效果二：
  串口助手输入一段字符串，单片机原样返回给串口助手，试验成功。
