AD7124罕见的Bug与多通道读取的研究

已于 2025-02-16 08:12:50 修改
阅读量1.3k 收藏 13
点赞数 22
分类专栏： 模拟电路 元器件使用 文章标签： bug c语言 单片机 stm32
于 2025-02-16 07:11:55 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_46369352/article/details/145658067
版权

目录

  • 一、基于单通道轮询读取的Bug
  • 二、原因分析
  • 三、多通道同时初始化的程序
    • 1. 芯片初始化
    • 2. 主程序架构
  • 资料链接

一、基于单通道轮询读取的Bug

本人曾在2022年6月12日发表过一篇名为《STM32的硬件SPI驱动AD7124的方法》的博客，链接如下：
STM32的硬件SPI驱动AD7124的方法

但在去年的12月，本人发现在此模式运行下出现了个令人费解的bug，这款程序的架构是对AD7124的每个通道进行分时读取，也就是switch-case开关语句。具体来讲就是在读取某个通道前，需要将所要读取的对应通道先初始化，其他通道全部关闭，然后再执行对应的读取指令，上述步骤结束后ad_counter+1，对下一个需要采样的通道重复步骤，直到采集完最后一个通道再给ad_counter清零。以下是代码段：

while(1)
	{
		switch(ad_counter)
		{
			case 0:
				AD7124_Reset();
				delay_us(5);		//复位后必须要延时
				AD7124_CS_L;
				AD7124_Ch0_INIT(Samprate_1kHz);		//多通道初始化函数
				AD7124_Set_Gain(1);	//1倍增益
				AD7124_CS_H;

				AD7124_CS_L;
				AD7124_SPI_ReadWrite(0x42);			//读操作
				Data_0 = AD7124_Read_Data(3);		//Data采集结果
				AD7124_CS_H;
				data_temp_0 = Data_0;
				data_last0 = (float)Vref/AD_Gain * ((float)data_temp_0/0X800000-1);	//双极性模式电压转换公式，单位mV
				ad_counter++;		//采集通道计数器+1，采集下一个通道
			break;

			case 1:
				AD7124_Reset();
				delay_us(5);		//复位后必须要延时
				AD7124_CS_L;
				AD7124_Ch1_INIT(Samprate_1kHz);	//多通道初始化函数
				AD7124_Set_Gain(1);	//1倍增益
				AD7124_CS_H;

				AD7124_CS_L;
				AD7124_SPI_ReadWrite(0x42);			//读操作
				Data_1 = AD7124_Read_Data(3);			//Data采集结果
				AD7124_CS_H;
				data_temp_1 = Data_1;
				data_last1 = (float)Vref/AD_Gain * ((float)data_temp_1/0X800000-1);	//双极性模式电压转换公式，单位mV
				ad_counter++;		//采集通道计数器+1，采集下一个通道
			break;

			case 2:
				AD7124_Reset();
				delay_us(5);		//复位后必须要延时
				AD7124_CS_L;
				AD7124_Ch2_INIT(Samprate_1kHz);	//多通道初始化函数
				AD7124_Set_Gain(1);	//1倍增益
				AD7124_CS_H;

				AD7124_CS_L;
				AD7124_SPI_ReadWrite(0x42);			//读操作
				Data_2 = AD7124_Read_Data(3);			//Data采集结果
				AD7124_CS_H;
				data_temp_2 = Data_2;
				data_last2 = (float)Vref/AD_Gain * ((float)data_temp_2/0X800000-1);	//双极性模式电压转换公式，单位mV
				ad_counter++;		//采集通道计数器+1，采集下一个通道
			break;

			case 3:
				AD7124_Reset();
				delay_us(5);		//复位后必须要延时
				AD7124_CS_L;
				AD7124_Ch3_INIT(Samprate_1kHz);	//多通道初始化函数
				AD7124_Set_Gain(1);	//1倍增益
				AD7124_CS_H;

				AD7124_CS_L;
				AD7124_SPI_ReadWrite(0x42);			//读操作
				Data_3 = AD7124_Read_Data(3);			//Data采集结果
				AD7124_CS_H;
				data_temp_3 = Data_3;
				data_last3 = (float)Vref/AD_Gain * ((float)data_temp_3/0X800000-1);	//双极性模式电压转换公式，单位mV
				ad_counter++;		//采集通道计数器+1，采集下一个通道
			break;

			case 4:
				AD7124_Reset();
				delay_us(5);		//复位后必须要延时
				AD7124_CS_L;
				AD7124_Ch4_INIT(Samprate_1kHz);	//多通道初始化函数
				AD7124_Set_Gain(1);	//1倍增益
				AD7124_CS_H;

				AD7124_CS_L;
				AD7124_SPI_ReadWrite(0x42);			//读操作
				Data_4 = AD7124_Read_Data(3);			//Data采集结果
				AD7124_CS_H;
				data_temp_4 = Data_4;
				data_last4 = (float)Vref/AD_Gain * ((float)data_temp_4/0X800000-1);	//双极性模式电压转换公式，单位mV
				ad_counter++;		//采集通道计数器+1，采集下一个通道
			break;

			case 5:
				AD7124_Reset();
				delay_us(5);						//复位后必须要延时
				AD7124_CS_L;
				AD7124_Ch5_INIT(Samprate_1kHz);		//多通道初始化函数
				AD7124_Set_Gain(1);					//1倍增益
				AD7124_CS_H;

				AD7124_CS_L;
				AD7124_SPI_ReadWrite(0x42);			//读操作
				Data_5 = AD7124_Read_Data(3);		//Data采集结果
				AD7124_CS_H;
				data_temp_5 = Data_5;
				data_last5 = (float)Vref/AD_Gain * ((float)data_temp_5/0X800000-1);
				ad_counter=0;
			break;
		}

但是这种架构有个最大的问题：在增益PGA=1的情况下，采集±2V以上的模拟量会出现较为严重的数据失真，给与Ch0~3通道的实际模拟直流量分别为2.4V、2.3V、2.2V与2.1V，具体表现见下图GIF。

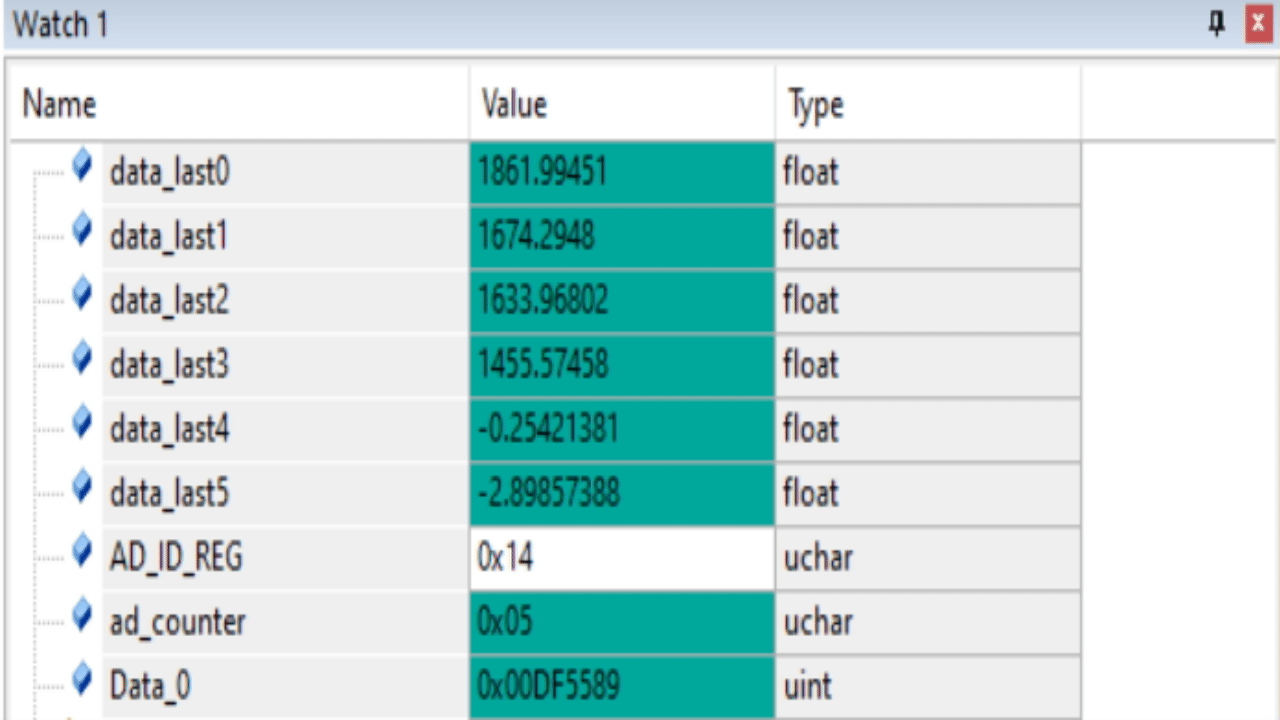

失真数据

如图所示，采集到的数据比实际值要小得多，而且会发生不规律的跳动。

二、原因分析

通过查阅AD7124手册，发现并没有详细记载此案例的资料。但有一点可以肯定，AD7124从采集模拟量到建立数据是需要一定的时间的；在老的代码架构中，超级循环内频繁地对芯片初始化，势必会影响采集数据的建立时间，再加上PGA越大的情况下所需要的数据建立时间也就越长，因此会出现上Gif图的情况。
但是在PGA=1以外的情况，以上架构中暂时看不出问题。

三、多通道同时初始化的程序

为了解决PGA=1的情况采集2V以上电压的数据失真问题，本人不得不探索多通道同时初始化&读取的方案，这也是很多人私信要求的，今天来解决大家的诉求！

1. 芯片初始化

新的AD7124初始化代码如下：

/*************多通道初始化函数*************/
void AD7124_MUL_INIT(uint8_t SamHz)
{
	AD7124_Reset();
	delay_us(100);
	//写AD7124 控制寄存器
	AD7124_Write_Reg(AD7124_ADC_CTRL_REG,2,AD7124_ADC_CTRL_REG_DATA_STATUS|\ //通道指示
	 			AD7124_ADC_CTRL_REG_REF_EN|\			//内部参考打开
	 			AD7124_ADC_CTRL_REG_POWER_MODE(2)|\		//POWER_MODE(x) x=0 低功耗 x=1 中功率 x=2、3全功率
	 			AD7124_ADC_CTRL_REG_MODE(0) | AD7124_ADC_CTRL_REG_CLK_SEL(0) |\	//CTRL_REG_MODE(x) x=0 连续转换模式 x=1 单次转换模式 其他模式请看手册 | CLK_SEL(x) x=0 内部 x=2 外部
	 			AD7124_ADC_CTRL_REG_CS_EN);


#ifdef AD7124_4
//	//写AD7124 IO控制寄存器1
//	AD7124_Write_Reg(AD7124_IO_CTRL1_REG,3,AD7124_IO_CTRL1_REG_IOUT0(0) | AD7124_IO_CTRL1_REG_IOUT_CH0(15));
//	//IOUT0(x) 0-7电流分别是关闭 50 100 250 500 750 1000 1000uA | CH0(x)x=0 AIN0 x=1 AIN1 x=4 AIN2 x=5 AIN3 x=10 AIN4 x=11 AIN5  x=14 AIN6 x=15 AIN7
//		AD_Delay(50000);//修改IO控制寄存器恒流源 需要延迟久一些
//	//写AD7124 IO控制寄存器2
//	AD7124_Write_Reg(AD7124_IO_CTRL2_REG,2,AD7124_IO_CTRL2_REG_GPIO_VBIAS1);
//	//内部偏置电压使能 VBIAS0-7 对应通道0-7

	//写AD7124 通道0寄存器
	AD7124_Write_Reg(AD7124_CH0_MAP_REG,2,AD7124_CH_MAP_REG_CH_ENABLE | AD7124_CH_MAP_REG_SETUP(0) | AD7124_CH_MAP_REG_AINP(0) | AD7124_CH_MAP_REG_AINM(1));
	//使能通道0 | 用配置0 | AINP(x) ADC+选择 0-7对应通道0-7  | AINM(x) ADC-选择 0-7对应通道0-7 其他通道请查看手册

	//写AD7124 通道1寄存器
	AD7124_Write_Reg(AD7124_CH1_MAP_REG,2,AD7124_CH_MAP_REG_CH_ENABLE | AD7124_CH_MAP_REG_SETUP(0) | AD7124_CH_MAP_REG_AINP(2) | AD7124_CH_MAP_REG_AINM(3));
	//使能通道1 | 用配置0 | AINP(x) ADC+选择 0-7对应通道0-7  | AINM(x) ADC-选择 0-7对应通道0-7 其他通道请查看手册

	//写AD7124 通道2寄存器
	AD7124_Write_Reg(AD7124_CH2_MAP_REG,2,AD7124_CH_MAP_REG_CH_ENABLE | AD7124_CH_MAP_REG_SETUP(0) | AD7124_CH_MAP_REG_AINP(4) | AD7124_CH_MAP_REG_AINM(5));
	//使能通道2 | 用配置0 | AINP(x) ADC+选择 0-7对应通道0-7  | AINM(x) ADC-选择 0-7对应通道0-7 其他通道请查看手册

	//写AD7124 通道3寄存器
	AD7124_Write_Reg(AD7124_CH3_MAP_REG,2,AD7124_CH_MAP_REG_CH_ENABLE | AD7124_CH_MAP_REG_SETUP(0) | AD7124_CH_MAP_REG_AINP(6) | AD7124_CH_MAP_REG_AINM(7));
	//使能通道3 | 用配置0 | AINP(x) ADC+选择 0-7对应通道0-7  | AINM(x) ADC-选择 0-7对应通道0-7 其他通道请查看手册
#endif

#ifdef AD7124_8
//	 AD7124_Write_Reg(AD7124_IO_CTRL1_REG,3,AD7124_IO_CTRL1_REG_IOUT0(0) | AD7124_IO_CTRL1_REG_IOUT_CH0(15));
//	//IOUT0(x) 0-7电流分别是关闭 50 100 250 500 750 1000 1000uA | CH0(x) 0-15分别是0-15通道
//		AD_Delay(50000);//修改IO控制寄存器恒流源 需要延迟久一些
//	//写AD7124 IO控制寄存器2
//	AD7124_Write_Reg(AD7124_IO_CTRL2_REG,2,AD7124_IO_CTRL2_REG_GPIO_VBIAS1);
//	//内部偏置电压使能 VBIAS0-15 对应通道0-15

	//写AD7124 通道0寄存器
	AD7124_Write_Reg(AD7124_CH0_MAP_REG,2,AD7124_CH_MAP_REG_CH_ENABLE | AD7124_CH_MAP_REG_SETUP(0) | AD7124_CH_MAP_REG_AINP(0) | AD7124_CH_MAP_REG_AINM(1));
	//使能通道0 | 用配置0 | AINP(x) ADC+选择 0-15对应通道0-15  | AINM(x) ADC-选择 0-15对应通道0-15 其他通道请查看手册

	//写AD7124 通道1寄存器
	AD7124_Write_Reg(AD7124_CH1_MAP_REG,2,AD7124_CH_MAP_REG_CH_ENABLE | AD7124_CH_MAP_REG_SETUP(0) | AD7124_CH_MAP_REG_AINP(2) | AD7124_CH_MAP_REG_AINM(3));
	//使能通道1 | 用配置0 | AINP(x) ADC+选择 0-15对应通道0-15  | AINM(x) ADC-选择 0-15对应通道0-15 其他通道请查看手册

	//写AD7124 通道2寄存器
	AD7124_Write_Reg(AD7124_CH2_MAP_REG,2,AD7124_CH_MAP_REG_CH_ENABLE | AD7124_CH_MAP_REG_SETUP(0) | AD7124_CH_MAP_REG_AINP(4) | AD7124_CH_MAP_REG_AINM(5));
	//使能通道2 | 用配置0 | AINP(x) ADC+选择 0-15对应通道0-15  | AINM(x) ADC-选择 0-15对应通道0-15 其他通道请查看手册

	//写AD7124 通道3寄存器
	AD7124_Write_Reg(AD7124_CH3_MAP_REG,2,AD7124_CH_MAP_REG_CH_ENABLE | AD7124_CH_MAP_REG_SETUP(0) | AD7124_CH_MAP_REG_AINP(6) | AD7124_CH_MAP_REG_AINM(7));
	//使能通道3 | 用配置0 | AINP(x) ADC+选择 0-15对应通道0-15  | AINM(x) ADC-选择 0-15对应通道0-15 其他通道请查看手册
	AD7124_Write_Reg(AD7124_CH4_MAP_REG,2,AD7124_CH_MAP_REG_CH_DISABLE | AD7124_CH_MAP_REG_SETUP(0) | AD7124_CH_MAP_REG_AINP(8) | AD7124_CH_MAP_REG_AINM(9));

	AD7124_Write_Reg(AD7124_CH5_MAP_REG,2,AD7124_CH_MAP_REG_CH_DISABLE | AD7124_CH_MAP_REG_SETUP(0) | AD7124_CH_MAP_REG_AINP(10) | AD7124_CH_MAP_REG_AINM(11));

	AD7124_Write_Reg(AD7124_CH7_MAP_REG,2,AD7124_CH_MAP_REG_CH_DISABLE | AD7124_CH_MAP_REG_SETUP(0) | AD7124_CH_MAP_REG_AINP(12) | AD7124_CH_MAP_REG_AINM(13));

	AD7124_Write_Reg(AD7124_CH8_MAP_REG,2,AD7124_CH_MAP_REG_CH_DISABLE | AD7124_CH_MAP_REG_SETUP(0) | AD7124_CH_MAP_REG_AINP(14) | AD7124_CH_MAP_REG_AINM(15));

#endif
	//写AD7124 配置0寄存器
	AD7124_Write_Reg(AD7124_CFG0_REG,2,AD7124_CFG_REG_BIPOLAR | AD7124_CFG_REG_AIN_BUFP | AD7124_CFG_REG_AINN_BUFM | AD7124_CFG_REG_REF_SEL(2) |\
	AD7124_CFG_REG_PGA(0));
	//双极性 | 打开ADC+缓冲  | 打开ADC-缓冲 | REF_SEL(x) x=0 REFIN1(+)/REFIN1(-) x=1 REFIN2(+)/REFIN2(-) x=2 内部基准电压源 x=3 AVDD
	//REG_PGA(x) 0-7对应增益1(±2.5V) 2(±1.25V) 4(± 625mV ) 8(±312.5 mV ) 16(±156.25 mV) 32(±78.125 mV) 64(±39.06mV) 128(±19.53mV)
	Samprate=SamHz;
	switch(SamHz)
	{
		case Samprate_2Hz:
			AD7124_Write_Reg(AD7124_FILT0_REG,3,AD7124_FILT_REG_FILTER(7) | AD7124_FILT_REG_REJ60 | \
			AD7124_FILT_REG_POST_FILTER(6) | AD7124_FILT_REG_FS(0));
			break;
		case Samprate_5Hz:
			AD7124_Write_Reg(AD7124_FILT0_REG,3,AD7124_FILT_REG_FILTER(7) | AD7124_FILT_REG_REJ60 | \
			AD7124_FILT_REG_POST_FILTER(3) | AD7124_FILT_REG_FS(0));
			break;
		case Samprate_10Hz:
			AD7124_Write_Reg(AD7124_FILT0_REG,3,AD7124_FILT_REG_FILTER(5) | AD7124_FILT_REG_REJ60 | \
			AD7124_FILT_REG_POST_FILTER(0) | AD7124_FILT_REG_FS(24));
			break;
		case Samprate_20Hz:
			AD7124_Write_Reg(AD7124_FILT0_REG,3,AD7124_FILT_REG_FILTER(0) | AD7124_FILT_REG_REJ60 | \
			AD7124_FILT_REG_POST_FILTER(0) | AD7124_FILT_REG_FS(30));
			break;
		case Samprate_50Hz:
			AD7124_Write_Reg(AD7124_FILT0_REG,3,AD7124_FILT_REG_FILTER(0) | AD7124_FILT_REG_REJ60 | \
			AD7124_FILT_REG_POST_FILTER(0) | AD7124_FILT_REG_FS(22));
			break;
		case Samprate_100Hz:
			AD7124_Write_Reg(AD7124_FILT0_REG,3,AD7124_FILT_REG_FILTER(0) | AD7124_FILT_REG_REJ60 | \
			AD7124_FILT_REG_POST_FILTER(0) | AD7124_FILT_REG_FS(11));
			break;
		case Samprate_200Hz:
			AD7124_Write_Reg(AD7124_FILT0_REG,3,AD7124_FILT_REG_FILTER(0) | AD7124_FILT_REG_REJ60 | \
			AD7124_FILT_REG_POST_FILTER(0) | AD7124_FILT_REG_FS(5));
			break;
		case Samprate_500Hz:
			AD7124_Write_Reg(AD7124_FILT0_REG,3,AD7124_FILT_REG_FILTER(2) | AD7124_FILT_REG_REJ60 | \
			AD7124_FILT_REG_POST_FILTER(0) | AD7124_FILT_REG_FS(2));
			break;
		case Samprate_1kHz:
			AD7124_Write_Reg(AD7124_FILT0_REG,3,AD7124_FILT_REG_FILTER(2) | AD7124_FILT_REG_REJ60 | \
			AD7124_FILT_REG_POST_FILTER(0) | AD7124_FILT_REG_FS(1));
			break;
	}
	//FILTER(x)x=0 sinc4 x=2 sinc3 x=7 后置滤波器 其他请查看手册 | 打开60 Hz陷波 | POST_FILTER(x) 后置滤波器设置查看手册 | FS(x)具体滤波配置查看网址
	//http://beta-tools.analog.com/virtualeval/#tool_pid=AD7124-4&tab=fbd
	//此网页可以用于详细配置 滤波频率 因为不是整数值
}

由上述代码可见，需要用到的通道全部都在一个初始化程序内，且只在超级循环外初始化1次就够了；并且，照顾到用户所使用芯片种类的不同，可以在头文件ad7124.h使用不同的宏定义来使能特定的代码段。
本人这里用到的是AD7124-8，一次能使用8组通道，但是本次实验只用了前4组。

#ifndef _AD7124_H
#define _AD7124_H

#include <stdint.h>
#include "sys.h"

#define AD7124_CS_H   GPIO_SetBits(GPIOB,GPIO_Pin_12)
#define AD7124_CS_L   GPIO_ResetBits(GPIOB,GPIO_Pin_12)

//#define AD7124_4 0x00
#define AD7124_8 0x01

#define Multi_Channel
//#define Single_Channel
#define Vref 2500.0			 //参考电压±2.5V
#define AD_Tim_Interval 1000 //单位us

2. 主程序架构

最新优化的代码架构如下：

uint8_t AD_ID_REG;			//AD7124芯片ID
uint32_t Data;				//原始数据
uint32_t AD7124_UART_DATA[8], AD7124_DATA_Temp;		//数据缓存
float Value[8];				//存储没给通道数据的数组
extern uint8_t AD_Gain;		//ADC增益数值

int main(void)
{
	delay_init();
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);
//	uart_init(128000);
	AD7124_SPI_Config();			//AD7124硬件初始化

	/*AD7124校准，在芯片初始化的时候设置*/
//	AD7124_Write_Reg(AD7124_IO_CTRL2_REG,2,0x4410);
	AD7124_Reset();					//AD7124复位
	delay_us(5);					//复位后必须要延时
	AD7124_MUL_INIT(Samprate_1kHz);	//多通道初始化函数
	AD_ID_REG = Get_AD7124_ID();	//读取1号AD7124-8 ID = 8:0x14/4:0x04
	AD7124_Set_Gain(1);				//1倍增益

	while(1)
	{
		AD7124_CS_L;							//读操作前需要把片选拉低
		AD7124_SPI_ReadWrite(0x42);				//读操作
		Data = AD7124_Read_Data(3);			//Data采集结果
		AD_statusReg = AD7124_SPI_ReadWrite(0XFF) & 0x0F;		//获取AD7124的通道号，轮询获取
		AD7124_CS_H;

		AD7124_UART_DATA[AD_statusReg] = Data;
		AD7124_DATA_Temp = Data;
//		Value[AD_statusReg] = (float)Vref/AD_Gain * (float)AD7124_DATA_Temp/(2*8388608.0);		//单极性模式电压转换公式，单位mV
		Value[AD_statusReg] = (double)Vref/AD_Gain * ((double)(AD7124_DATA_Temp/8388608.0)-1);	//双极性模式电压转换公式，单位mV
	}
}

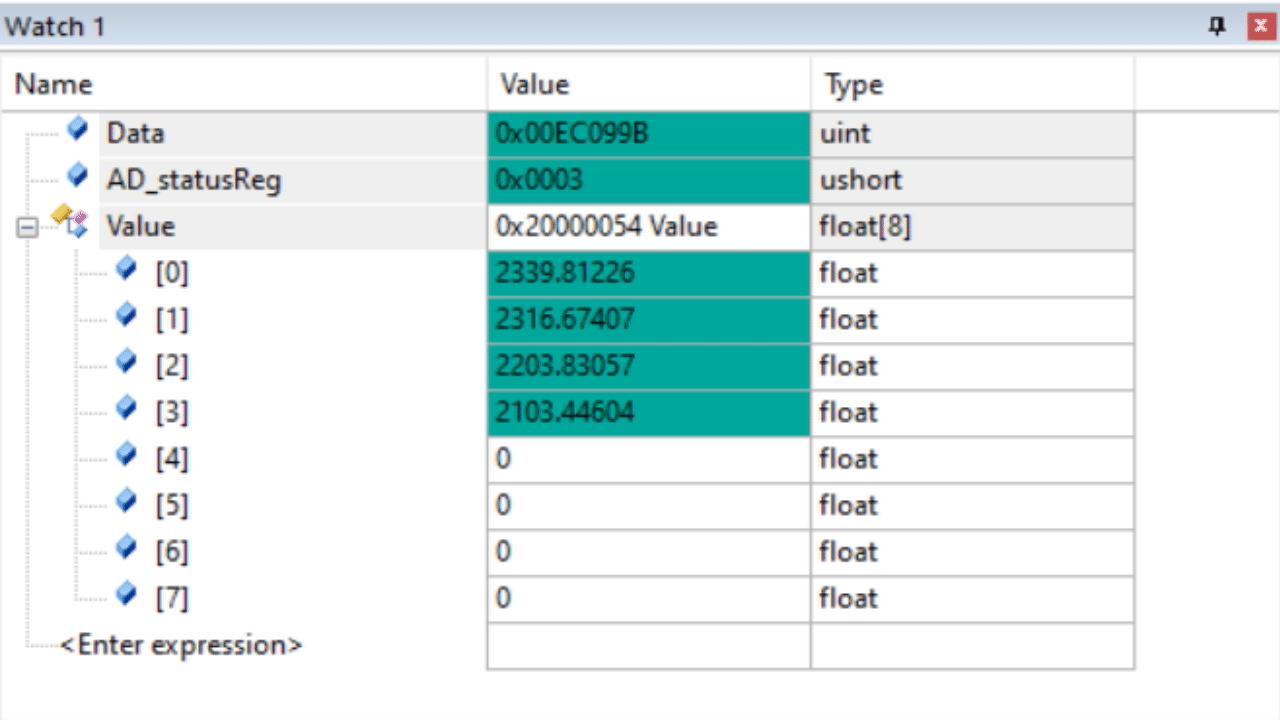

我们可以看到相比老架构更加精简，且在所有的PGA增益下都不会发生采样的失真。下图是用上述代码采集到的数值；由此可见，debug中观测到的数值和实际输入的模拟量仅有10~20mV的差别。

正常数据

资料链接

代码可以在此处下载：

链接: 驱动程序：硬件SPI控制AD7124（多通道读取版）

用AD7124轻松实现高精度高分辨率测温系统
硬件工程师笔记
11-18 1295
有关温度测量的资料数不胜数，但我们精力有限，投入到实验已经验证、非常出色的解决方案上，一定会事半功倍。AD7124正是其中的一个。本文介绍了如何利用ADI提供的小工具，快速以AD7124实现高精度和高分辨率的RTD测量。这颗芯片的集成度非常高，前端模拟电路、ADC、激励源等都不再需要我们考虑，使用起来非常方便，ADI提供的资料非常详细，对于多通道温度测量来说很方便。
STM32驱动AD7124单通道和多通道源码.rar
03-01
STM32适用于AD7124-4和AD7124-8 已验证测试 可见帖子https://www.amobbs.com/forum.php?mod=viewthread&tid=5728545&page=1#pid11230725 也可以稍微修改用于其他平台 没用官方的库 看着修改费劲
AD7124-4 4通道24位ADC采样芯片
11-03
4-Channel, Low Noise, Low Power, 24-Bit, Sigma-Delta ADC with PGA and Reference
驱动程序：硬件SPI控制AD7124（多通道读取版）
最新发布
02-16
本工程是我在2022年6月11日上传的“驱动程序：硬件SPI控制AD7124”代码的改进版本，解决了下列问题： 1. 提高了AD7124在每秒的采样次数； 2. 解决了在PGA=1的情况下，采集大于+2V和<-2V出现的失真问题； 3. 优化了主程序架构，使main.c文件内的代码更加简洁； 4. 优化了AD7124时钟速率，AD7124的读取速率最大达到1.125MHz。 IDE：Keil MDK5； 硬件：STM32F103C8T6，所用SPI为SPI2； 未使用AD7124的同步模式。
STM32 AD7124
03-29
STM32F4 + SPI调试AD7124 程序参考，需要的可以下载。
AD7124 24位Σ-Δ型模数转换器(ADC) 硬件参考设计PDF原理图+AD设计PCB图+软件驱动源码.zip
01-25
AD7124 24位Σ-Δ型模数转换器(ADC) 硬件参考设计PDF原理图+AD设计PCB图+软件驱动源码，AD7124 评估板PCB采用ALTIUM设计,4层板，大小为60*40mm，原理图为PDF图，SPI接口驱动源码，中英文技术手册，可以做为你的学习设计参考。
AD7124驱动代码(基于GD32F103 SPI)
z961968549的博客
09-09 4714
【代码】AD7124驱动代码(基于GD32F103 SPI)
AD7124-4 实测热电偶数据读取，电压精度到稳定到±1uV, 电压波动260nV, 温度精度到±0.01℃
zhengwenbang的博客
09-26 2741
STM32硬件SPI读取 高精度ADC AD7124实现热电偶温度读取，热电偶电压精度到±1uV, 温度精度到±0.01℃
AD7124驱动代码,多通道24位AD.rar
03-28
标题中的“AD7124驱动代码,多通道24位AD.rar”表明这是一个关于AD7124模拟数字转换器（ADC）的驱动程序，主要用于处理24位的多通道转换。AD7124是一款高精度、低噪声的Σ-Δ型ADC，适用于各种需要高分辨率和高精度...
AD7124-STM32.rar_AD7124 stm32_AD7124程序_STM32 AD7124_dma读ad7124_
07-15
STM32是意法半导体（STMicroelectronics）推出的一系列高性能、低功耗的32位微控制器，而AD7124是一款高精度、多通道Σ-Δ型ADC，常用于工业应用，如数据采集系统、电源监控和传感器接口。 描述提到"AD7124驱动程序...
AD7124中文手册
03-29
AD7124-8是一款适合高精度测量应用的低功耗、低噪声、完整模拟前端。 该器件内置一个低噪声24位Σ-Δ型ADC，可配置为提供8个差分输入或15个单端或伪差分输入。 片内低噪声级确保ADC中可直接输入小信号。 AD7124-8的主要优势之一是用户可灵活使用三种集成功率模式。 功耗、输出数据速率范围和均方根噪声可通过所选功率模式进行定制。 该器件还提供多个滤波器选项，确保为用户带来最大的灵活性。
AD7124-4.rar_AD7124_AD7124-4_AD7124-4通信_AD7124手册_AD7124芯片手册
07-15
AD7124芯片手册，AD模拟转换各个寄存器的作用
AD7124-8_cn_AD7124_AD7124中文PDF_
10-04
AD7124中文资料，集成PGA和基准电压源的8通道、低噪声、低功耗24位Σ-Δ型ADC
ad7124_官网例程_AD7124_
10-02
可以在官方网站下载使用的例程，仅供参考。
AD7124-8-1.pdf
02-28
AD7124-8的片内寄存器详解，中文版。官网有例程，结合着可以进行学习理解。前期兜兜转转没有找到资源最终用了几米找到下载下来，现在免费送给大伙。希望做技术的你能够发扬奉献精神。
AD7124读写驱动
qq_27726651的博客
01-02 5145
编者按： AD7124作为ADI研发的1款超高分辨率的Σ-Δ型ADC芯片，达到了惊人的24位分辨率，性能十分变态。 虽然硬件性能强悍，但是其软件驱动却十分复杂。不仔细研读半个多月手册，别想弄明白。坑不是一般的多。 如果不是拥有着很丰富的驱动调试经验，很难能调出来的。 该款芯片读多通道很鸡肋，芯片只有1个data寄存器用来存放数据。这样的话，读多通道的时候， ...
关于AD7124的应用
chungle2011的专栏
03-01 994
我看到AD7124用作PT100采集，我很好奇的是这个芯片的AINx在输出电流的同时也可以作为模拟输入通道吗？否则怎么可能这么用。
AD7124参考程序
03-29
stm32通过软件SPI来驱动，可以直接抑制，能够正常读写
ad7124j寄存器地址
10-08
ad7124j是一款高精度、低功耗的模拟前端芯片，具有多个寄存器用于配置和控制不同的功能。下面是ad7124j常见的寄存器地址及其功能： 1. 寄存器地址 0x00: ID寄存器 功能：用于读取芯片的ID信息，可以通过读取该寄存器的值来确认是否正确连接了ad7124j。 2. 寄存器地址 0x01: 控制寄存器 功能：用于控制芯片的工作模式、增益选择等。 3. 寄存器地址 0x02: 通道寄存器 功能：用于选择和配置芯片的输入通道。 4. 寄存器地址 0x03: 数据寄存器 功能：用于读取芯片的转换结果。 5. 寄存器地址 0x04-0x07: 校准寄存器 功能：用于设置和读取芯片的校准系数。 6. 寄存器地址 0x08-0x0A: 滤波器寄存器 功能：用于配置芯片的滤波器类型和截止频率。 7. 寄存器地址 0x0B: 系统校准寄存器 功能：用于执行系统校准操作。 8. 寄存器地址 0x0C: 检查寄存器 功能：用于读取芯片的状态信息。 9. 寄存器地址 0x0D-0x1F: 保留寄存器 功能：保留位，不可读写。 10. 寄存器地址 0x20-0x4F: 用户自定义寄存器 功能：用户可以根据需要自定义使用的寄存器。
评论 2
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

Hex囧雪

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
