pciscan -扫描并输出 PCI 总线上的所有设备

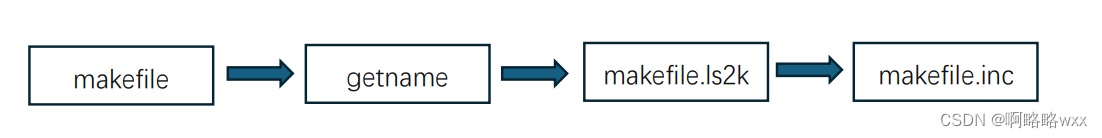

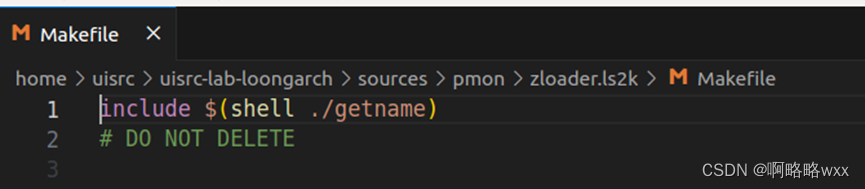

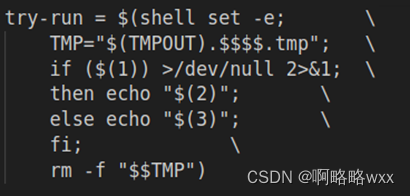

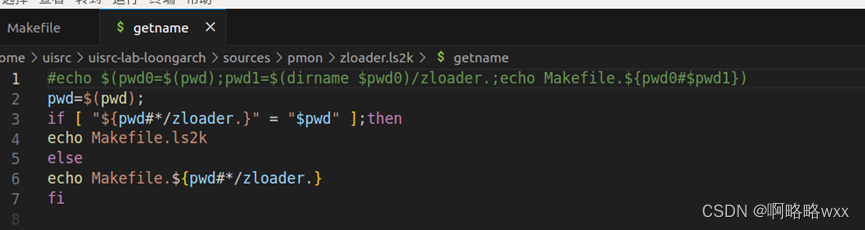

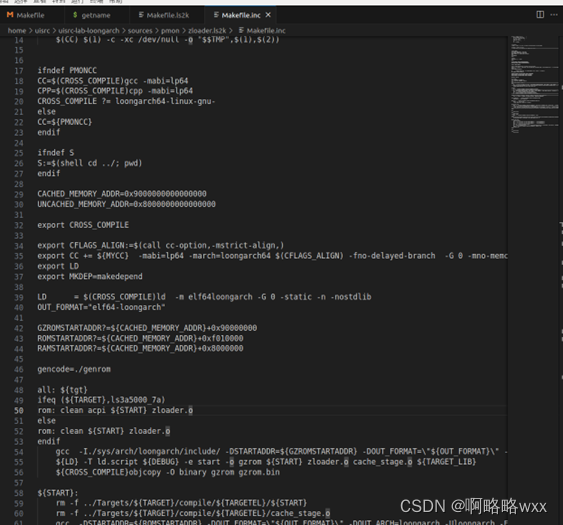

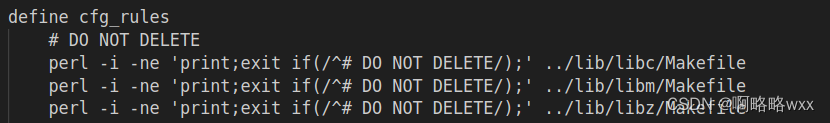

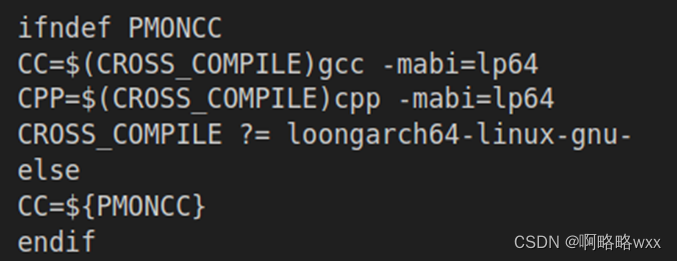

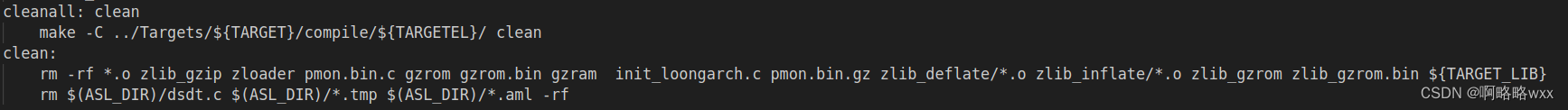

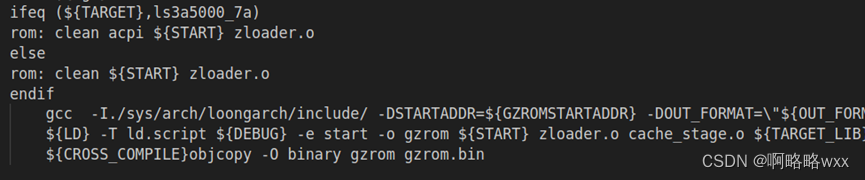

Pmon 下的 makefile.inc 文件分析

Pmon介绍

PMON（Processor Monitor）是一个开源的、具备BIOS和bootloader功能的监控程序，主要用于嵌入式系统。它由中国科学院计算技术研究所的中科龙梦团队开发，并在国内得到了广泛的应用和推广。

Pmon特点：

多平台支持：PMON支持MIPS、ARM、PowerPC等多种处理器架构，这使得它能够适用于不同类型的嵌入式设备。
文件系统支持：PMON支持ext2、fat32等文件系统，可以引导操作系统，并支持网络引导（tftp）、磁盘引导和flash引导等方式。
内建调试功能：PMON提供了强大的调试功能，方便开发者对内核进行调试。
USB 2.0 Mass Storage支持：它可以作为USB存储设备，方便数据的传输和存储。
网络功能：PMON支持网络协议，如TCP/IP，可以进行网络通信和配置。
环境变量和命令行接口：PMON提供了环境变量设置和命令行接口，用户可以通过命令行发送控制指令，查看系统信息和进行系统配置。
图形界面：PMON还提供了一个图形用户界面，方便用户进行系统管理和监控。
开源和BSD许可：PMON的源代码是开放的，遵循BSD许可协议，这有利于社区的参与和贡献。

支持的架构

MIPS、ARM、PowerPC等重点是支持龙芯自产的loongarch架构

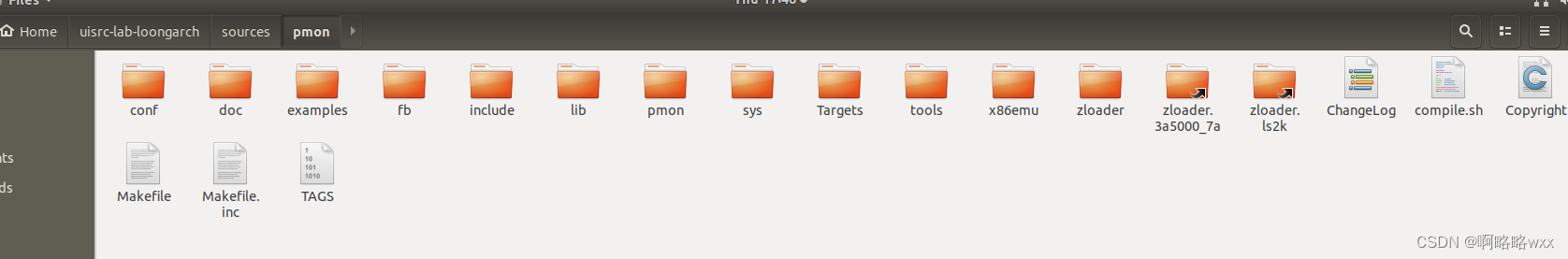

pmon目录介绍

我们从目录就可以看出pmon和uboot差距还是很大的

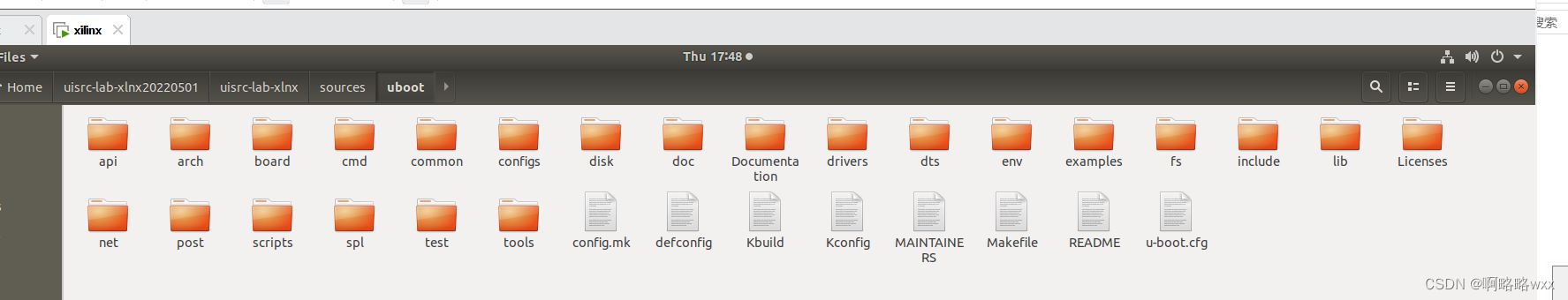

对比一下

uboot和pmon的区别

U-Boot是一个广泛使用的、开放源码的嵌入式操作系统引导加载程序。它支持许多不同类型的处理器和硬件平台，并提供了许多功能，如串行控制台接口、网络接口、文件系统支持等。U-Boot的主要用途是引导和初始化系统，并在设备上电时提供基本的外设接口，如内存和磁盘访问。它还提供了一些工具，用于开发人员调试和测试。
Pmon则是针对龙芯处理器的一个专门开发的引导加载程序，专门用于龙芯架构的处理器。Pmon实现了包括内存管理、处理器初始化、设备初始化、以及引导流程控制等在内的全部引导加载程序功能。
因此，U-Boot和Pmon的主要区别在于它们的用途和实现的功能有所不同。U-Boot更广泛地应用于各种嵌入式系统和设备，而Pmon则专门针对龙芯处理器。

用途上uboot更广泛点，那我们来聊聊各自的优缺点

uboot和pmon优缺点

U-Boot和Pmon作为嵌入式系统开发中常用的引导加载程序，它们各自有一些优点和缺点。

U-Boot的优点：

1. 广泛性：U-Boot支持多种处理器架构和硬件平台，适用范围广泛。
2. 功能丰富：U-Boot提供了丰富的功能，如网络引导、文件系统支持、命令行接口等，可以满足不同类型的嵌入式系统需求。
3. 活跃社区：U-Boot拥有庞大的开发者社区和用户群体，提供了丰富的文档和支持。
4. 灵活性：U-Boot可以定制和配置，适应性强，可以根据需要进行功能扩展和优化。

U-Boot的缺点：

1.复杂性：U-Boot相比其他引导加载程序可能较为复杂，学习和使用门槛较高。
2.资源消耗：U-Boot可能占用较多的系统资源，例如内存和存储空间。
3.定制成本：定制和优化U-Boot可能需要较多的时间和成本投入。

Pmon的优点：

1.专门性：Pmon专门为龙芯处理器设计，针对特定硬件平台进行了优化。
2.性能：Pmon在龙芯处理器上具有良好的性能表现，可以发挥硬件的优势。
3.稳定性：Pmon经过专门开发和优化，具有较高的稳定性和可靠性。

Pmon的缺点：

1.局限性：Pmon仅适用于龙芯处理器，功能和适用范围相对有限。
2.支持度：相比于U-Boot等通用的引导加载程序，Pmon的支持和社区可能较为有限，获取帮助和支持可能相对困难。

总的来说，选择使用U-Boot还是Pmon取决于具体的硬件平台和系统需求。对于广泛应用于多种处理器架构的项目，U-Boot可能是更好的选择；而对于特定硬件平台且对性能要求高的项目，Pmon可能更适合。在实际使用中，开发者可以根据项目需求和系统特点进行选择。

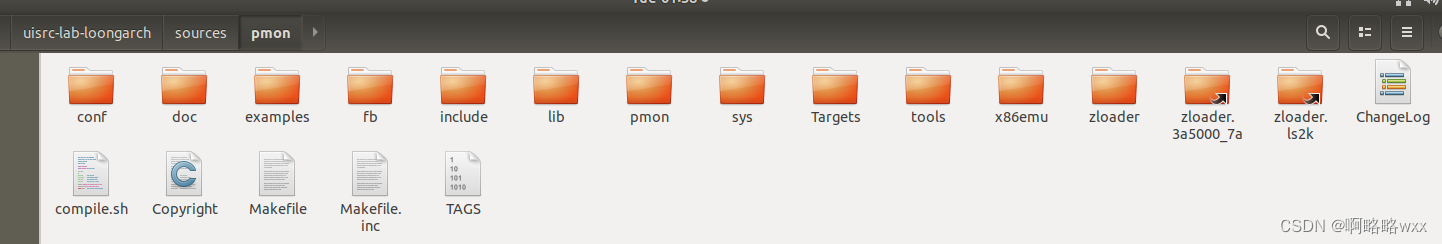

pmon目录架构

我们来详细介绍一下pmon的主要目录架构

-conf -配置文件
-doc -说明文档
-examples -例子
-fb -用来在frambuffer显示的代码 Framebuffer是一种用于在屏幕上显示图形的设备，它是一个内存区域，用来存储图像像素的颜色信息。在嵌入式系统中，framebuffer可以通过底层的驱动程序来访问和控制，从而实现在屏幕上显示图形界面。
-include -包含头文件的目录或文件
-lib -库文件。库文件是一种包含已编译代码和数据结构的文件，用于在应用程序中提供功能和接口。

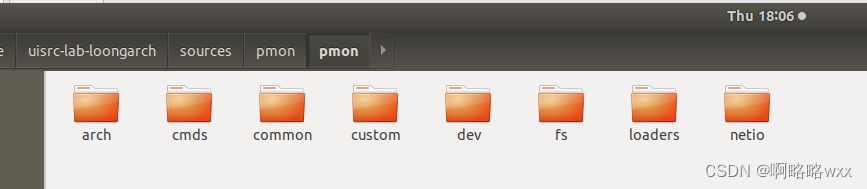

-pmon 里面是pmon的主体代码

* `-arch`文件：通常用于存储与处理器架构相关的配置和信息，包括处理器类型、指令集、内存管理等。
* `-cmds`文件：可能包含与Pmon功能相关的命令和脚本，用于控制和处理系统事件和数据。
* `-cmmon`文件：可能包含公共的配置和数据，供其他文件使用。
* `-custom`文件：可能用于存储自定义的配置和数据，用于扩展Pmon的功能或定制行为。
* `-dev`文件：可能包含与开发相关的配置和数据，例如设备驱动程序、调试信息等。
* `-fs`文件：可能涉及文件系统的配置和数据，例如文件路径、访问权限等。
* `-loaders`文件：可能包含加载器相关的配置和数据，用于加载和初始化硬件设备或文件系统。
* `-netio`文件：可能涉及网络输入/输出相关的配置和数据，例如网络接口驱动程序、网络地址和配置信息等Pmon 常用的命令
-sys 系统相关的文件和资源
-targets 通常包含针对不同目标平台或处理器架构的配置文件、脚本和资源。这些文件用于指定和定制Pmon在特定硬件平台上的行为和功能。
-tools 包含用于开发、编译、调试和部署Pmon的工具和资源。这些工具可能包括编译器、链接器、调试器等，用于构建和测试Pmon代码。
-x86emu 包含针对x86处理器的模拟器代码和资源。模拟器用于在模拟环境中运行Pmon，验证其在x86处理器上的行为和功能，以帮助开发人员测试和调试。

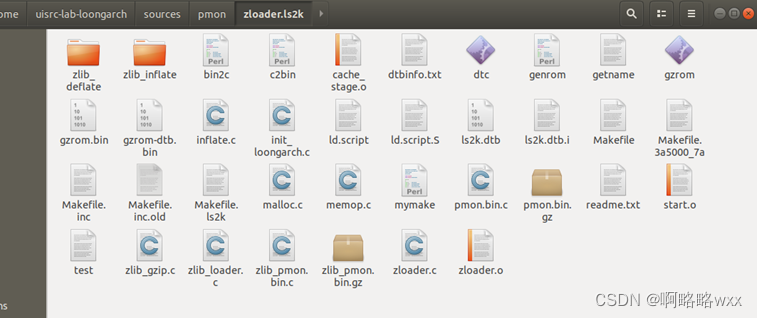

-zloader 用于加载和引导Pmon的引导加载程序（bootloader）代码和资源。引导加载程序负责初始化系统并加载Pmon的核心部分，以便启动Pmon的运行

pmon指令

龙芯系统进入前按“c”进入pmon的命令行

h -帮助指令

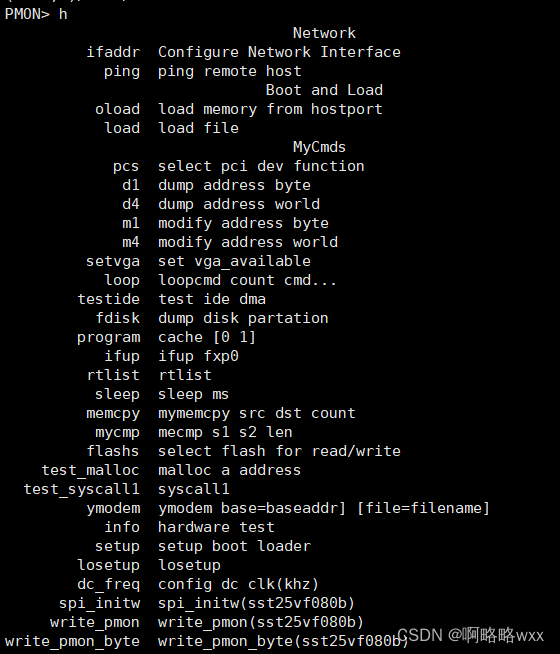

h查看pmon所有指令,查看完按q返回

h xxx查看指令书写格式，以及指令介绍

比如h ping

devls -显示设备信息

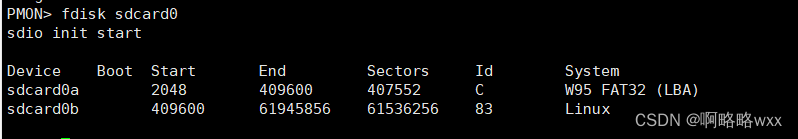

fdisk -显示存储器分区信息

读写寄存器

格式 d4 地址读取字节

m4 4字节写入

格式 m4 地址写入内容

不要随便写，这里不展示了

ifconfig/ifaddr

格式 ifconfig/ifaddr 网口名 ip

ifconfig 网口名 remove -移除功能

set -查看或增改pmon环境变量

格式 set 环境变量名环境变量值

unset -删除pmon环境变量

建议：别乱改，小心点现有的环境变量。你也可以不接受我的建议，坏了不怪我

load -加载一个elf文件到内存

格式：load 所在路径/文件名称

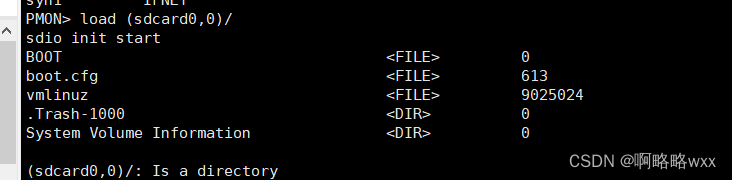

加载了sd卡，查看了boot的内容

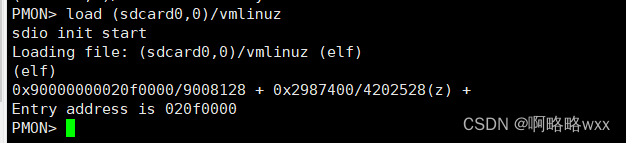

这是加载内核，这样显示为加载成功了

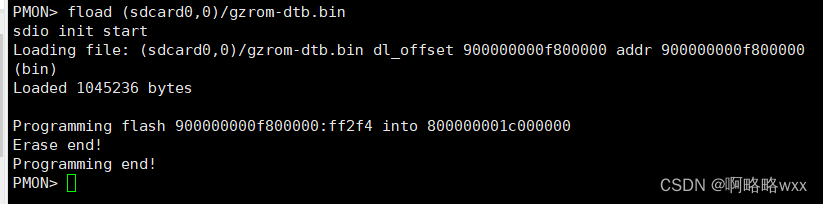

fload -固件烧录

一般用来烧录新的pmon文件，这里省了下载器，但是前提你的pmon文件正确，要不然你的开发板就成了板砖

bl -读取boot.cfg

输入这个指令就sd重新加载了，你要想硬盘加载就把sdcard0改成wd0

fdt -设备树

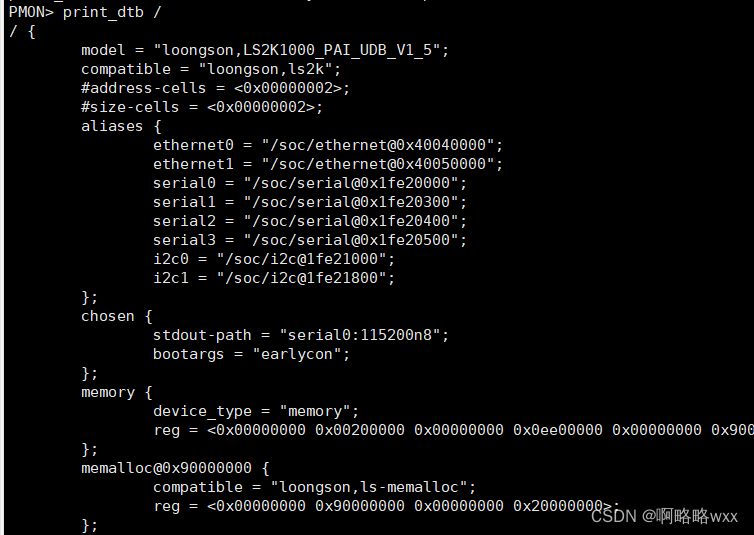

打印所有设备树 print_dtb /

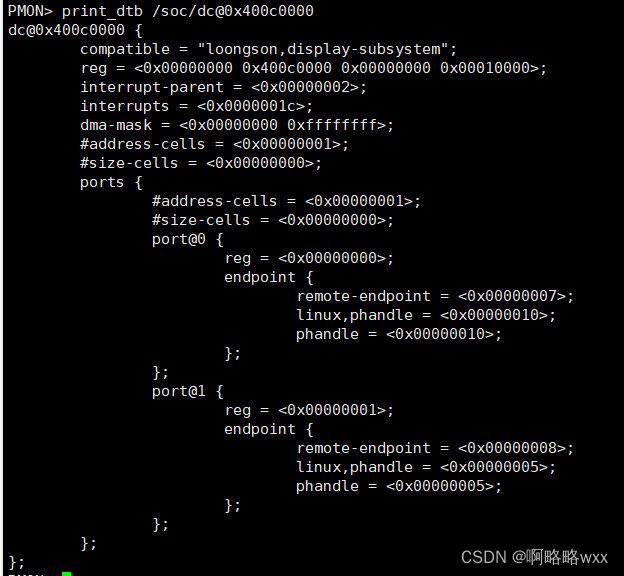

打印dc节点

print_dtb /soc/dc@0x400c0000

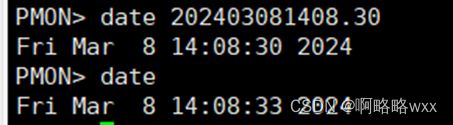

date -读取时间

设置时间命

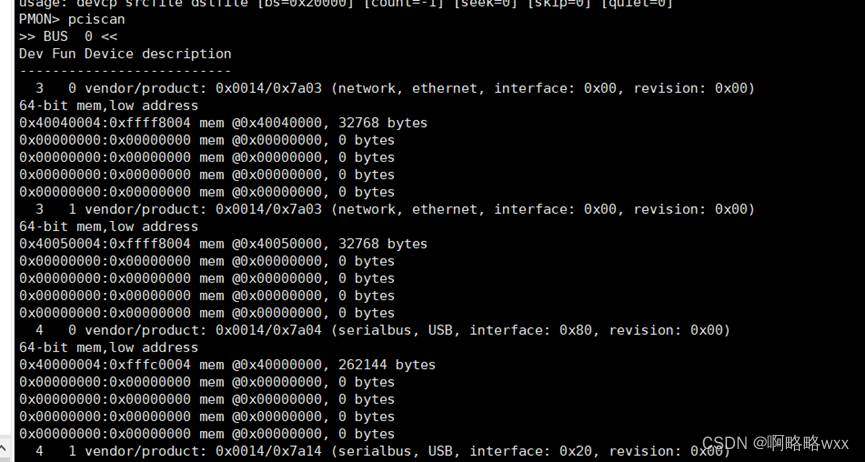

pciscan -扫描并输出 PCI 总线上的所有设备

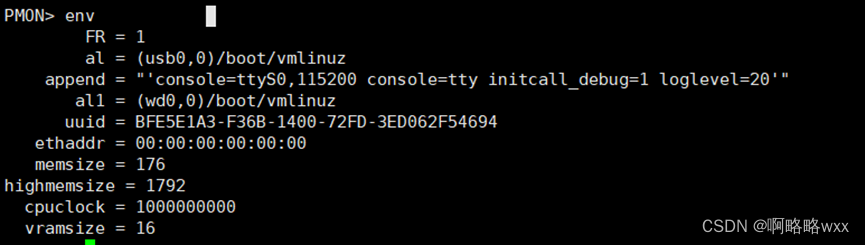

env -查看环境变量命令

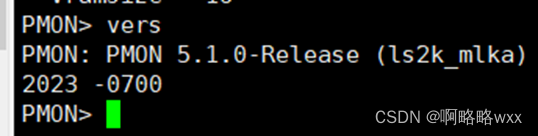

vers -pmon 版本号命令

reboot -重启

在 pmon 里面添加命令

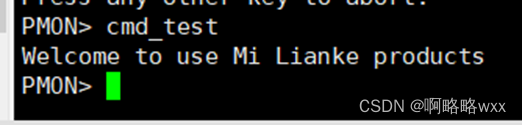

在 pmon 源码的 pmon/cmds/目录下创建一个 cmd_test.c，上面讲到，pmon/cmds 文件夹里面全是指令

cmd_test.c

#include <stdio.h>
#include <pmon.h>
int cmd_test (void)
{
	printf("Welcome to use Mi Lianke products\n");
}
static const Cmd Cmds[] =
{
	{"MyCmds"},
	{"cmd_test","",0,"cmd_test  date",cmd_test,0,99,CMD_REPEAT},
	{0,0}
};

static void init_cmd __P((void)) __attribute__ ((constructor));

static void
init_cmd()
{
	cmdlist_expand(Cmds,1);
}

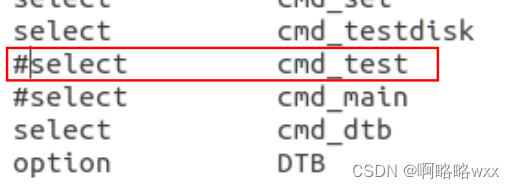

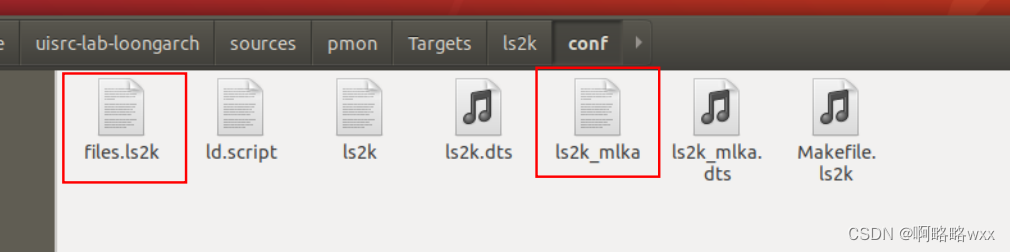

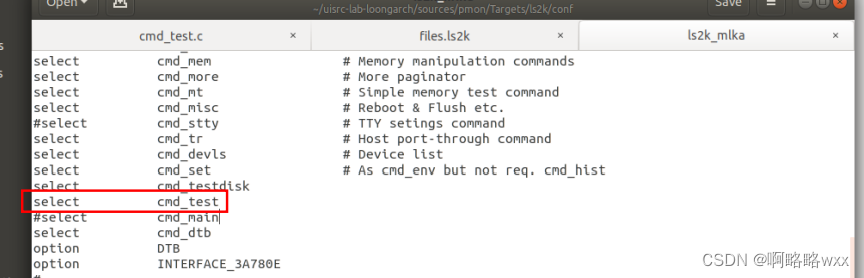

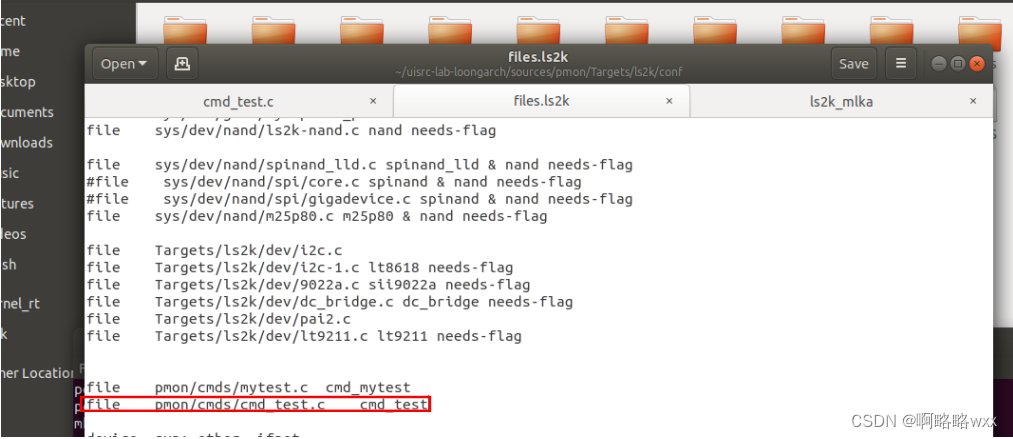

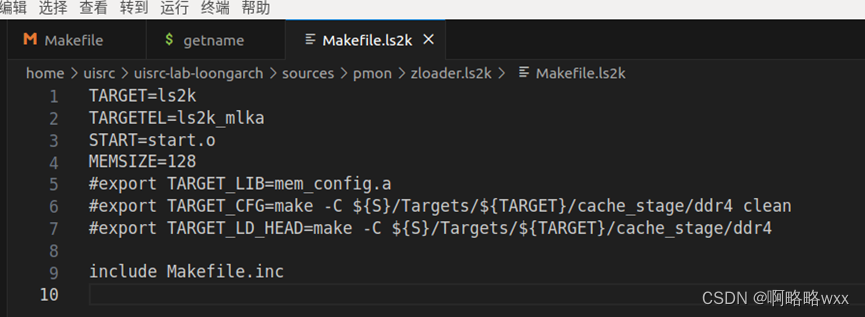

还要再改几个文件，files.ls2k 和 ls2k.mlka，这都是编译环境所需要的文件
