NetAnim说明：它是一个独立的、基于Qt4的离线动画演示工具，在NS_3仿真过程中生成XML格式的trace文件，仿真结束后NetAnim读取该文件显示网络拓扑和节点间数据分组流（包括有线链路和无线链路）等动画过程。

一、首先安装NetAnim

在之前讲过，参照https://blog.csdn.net/wuzhiwuweisun/article/details/79493986

二、生成XML文件

1.生成XML最基本的条件：

1）wscript 文件中包含netanim模块，需要注意的是你要编译的脚本文件要和这个wsript文件在同一目录下，以wireless-animation.cc为例，目录是ns-allinone-3.27/ns-3.27/src/netanim/examples。

PS:上边的这个目录下的wireless-animation.cc是官方提供的用于NetAnim仿真的文档。我们这里用的是目录examples/tutorial/first.cc文件，并把它复制为 scratch/myfirst.cc。可能是scratch目录是waf默认编译的目录的原因吧，这里并没有wscript文件，如下图，可是我在做的时候一样生成了first.xml文件。这里后边再看看能不能整明白，暂时放在这里。

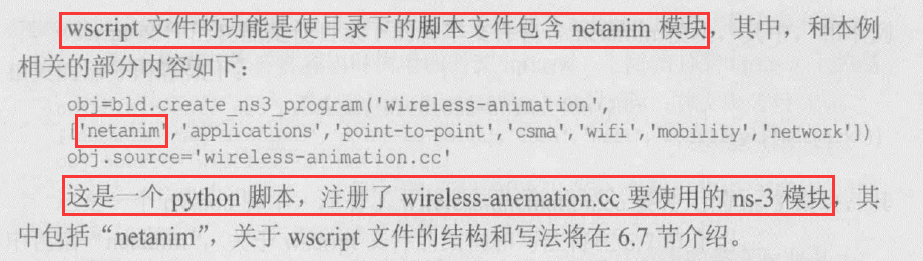

对这第一条我再补充一下。这里用到的一本书是《NS-3网络模拟器基础与应用》（下载链接：https://pan.baidu.com/s/1HgDNSfGOqWPP4m62Hn_vXg 密码：gw49）。这本书的73页详细介绍了生成XML过程，并且从6.7节详细讲了wscript的作用。这里从书里摘取了跟示例wireless-animation.cc有关的wscript说明。

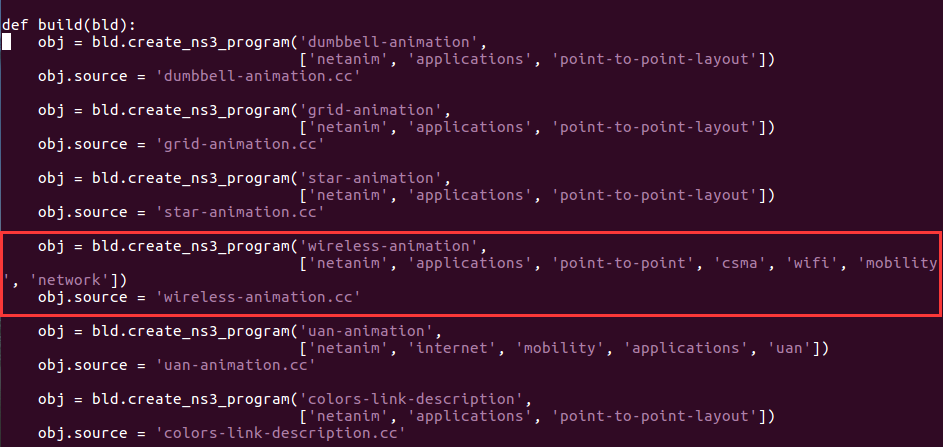

打开wscript脚本文件，大致内容和上图说的功能对应，使目录下的脚本文件包含netanim模块。以后我们在改写 wscript脚本时下面的红圈里就是格式，如下：

2）在wireless-animation.cc（只是以这个为例）脚本开头添加头文件。

#include "ns3/netanim-module.h"

3）在wireless-animation.cc（只是以这个为例）脚本末尾的Simulator::Run()命令前一行添加下面的命令：

AnimationInterface anim("文件的名字.xml");

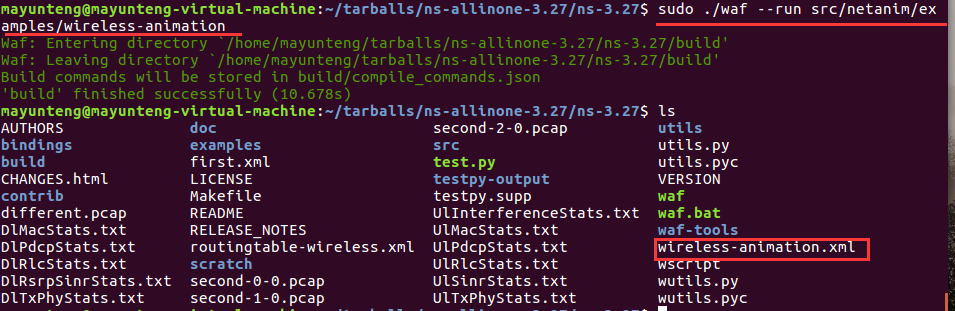

最后运行命令 sudo ./waf --run src/netanim/examples/wireless-animation

生成wireless-animation.xml

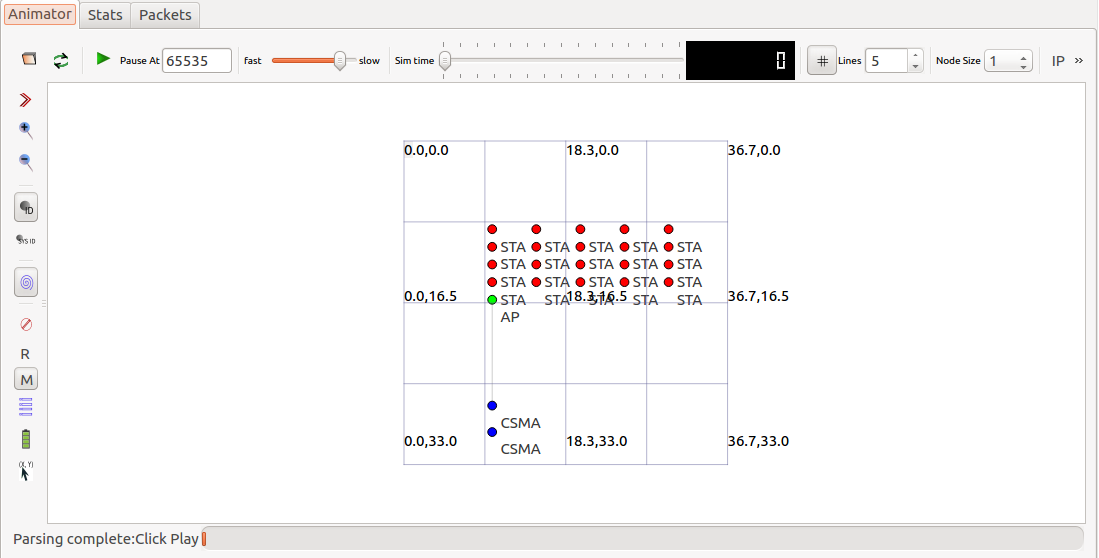

用NetAnim打开wireless-animation.xml文件，如下：

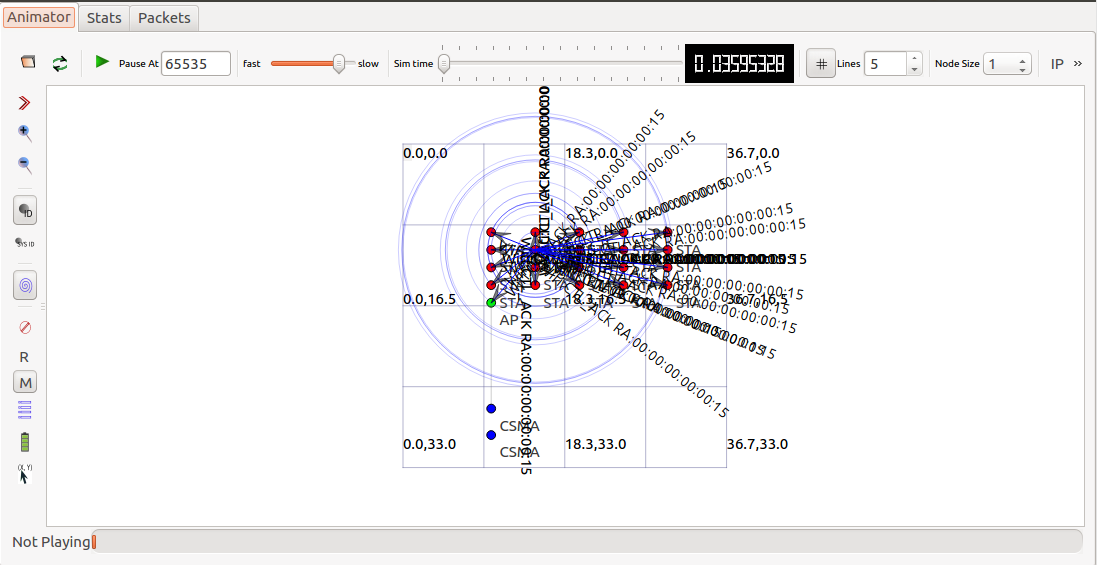

点击运行的绿色按钮：

至此使用NetAnim的最基本用法完成。

2.生成XML的可选条件：

除了以上必须满足的三个条件外，我们可以根据需要在脚本中加入以下语句：

anim.SetMobilityPollInterval (Seconds (1));

AnimationInterface默认250ms记录一次所有节点的位置。这个方法设置了AnimationInterface记录所有节点位置的时间间隔。如果节点的位置预料每次变化非常小，那么设置高流动性轮训间隔将是非常有用的。否则，将会产生非常大的xml文件。

anim.SetConstantPosition (Ptr< Node > n, double x, double y);

AnimationInterface允许设置所有节点的位置。在ns3中，该设置与MobillityModel关联。该方法是非常快捷的方式来设置一个静止的节点位置。

这个命令在wireless-animation中具体形式是:















      anim.SetStartTime (Seconds(

      150));
















      anim.SetStopTime (Seconds(

      150));

上述命令是设置动画记录内容在仿真过程中的开始和结束时间。AnimationInterface会产生比较大的xml文件。上面的方法可以限制AnimationInterface记录的时间窗口。这样可以达到只关注于与仿真相关联的部分，同时产生比较小的xml文件。

AnimationInterface anim ("animation.xml", 50000);

该构造器保证产生的xml文件只记录5000个packets。例如，如果AnimationInterface抓取到了150000个packets，使用这个构造器可以产生三个文件
• animation.xml - containing the packet range 1-50000
• animation.xml-1 - containing the packet range 50001-100000

• animation.xml-2 - containing the packet range 100001-150000

anim.EnablePacketMetadata (true);

使用该方法，则AnimationInterface会在产生的xml文件中记录每一个packet的元数据。记录了元数据之后，可以使用比较简单的与每个packet相关的信息，这样就方便NetAnim提供更好的统计和过滤，例如，TCP序列号，源IP，目的地IP等。

注意：使用这样的属性，将会导致比较大的XML文件产生。不要在使用Wimax links的时候使用该属性。

anim.UpdateNodeDescription (5, "Access-point");

使用该方法，AnimationInterface将会把节点5标记为“Access-point”文字。

anim.UpdateNodeSize (6, 1.5, 1.5);

使用该方法，AnimationInterface将会把节点大小缩放为1.5倍。NetAnim会自动缩放视图以适应拓扑的边界。这意味着，NetAnim会调整太大或者太小的节点。使用该方法允许你覆盖NetAnim默认的节点的size。

anim.UpdateNodeCounter (89, 7, 3.4);

该方法说明，AnimationInterface设置节点7的值为3.4 id==89。id=89的节点必须存在，须先使用AnimationInterface::AddNodeCounter方法设置之后，才能调用UpdateNodeCounter方法。

三、在第一个示例first.cc基础上用NetAnim分析

$ cp examples/tutorial/first.cc scratch/myfirst.cc 这里我把first.cc拷贝到scratch目录下

用vim编辑器打开myfirst.cc文件并按照上边的步骤修改。

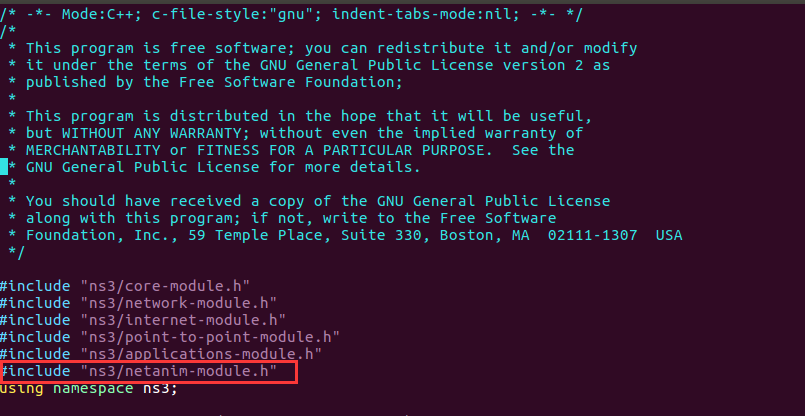

在源代码中添加头文件：

#include “ns3/netanim-module.h”

在脚本末尾的Simulator::Run();前加一句：

AnimationInterface anim(“first.xml”);

按下ESC，退出编辑模式

按下:wq保存退出。

进到目录ns-allinone-3.27/ns-3.27，编译：

sudo ./waf --run scratch/myfirst

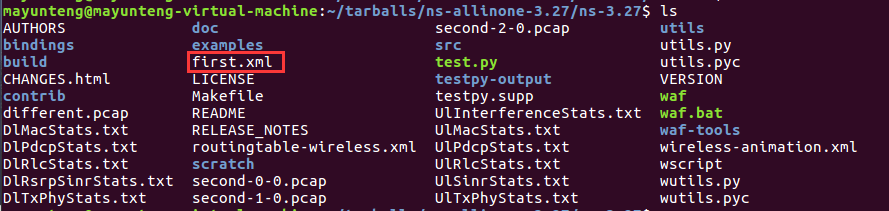

生成first.xml文件：

在目录ns-allinone-3.27/netanim-3.108执行命令打开NetAnim：

打开刚才的first.xml文件：

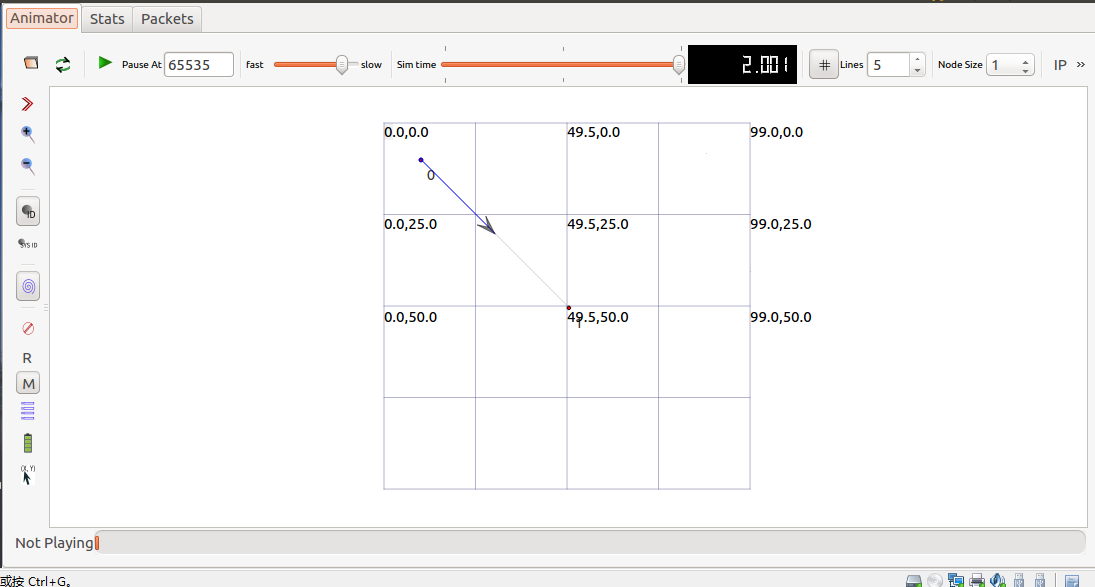

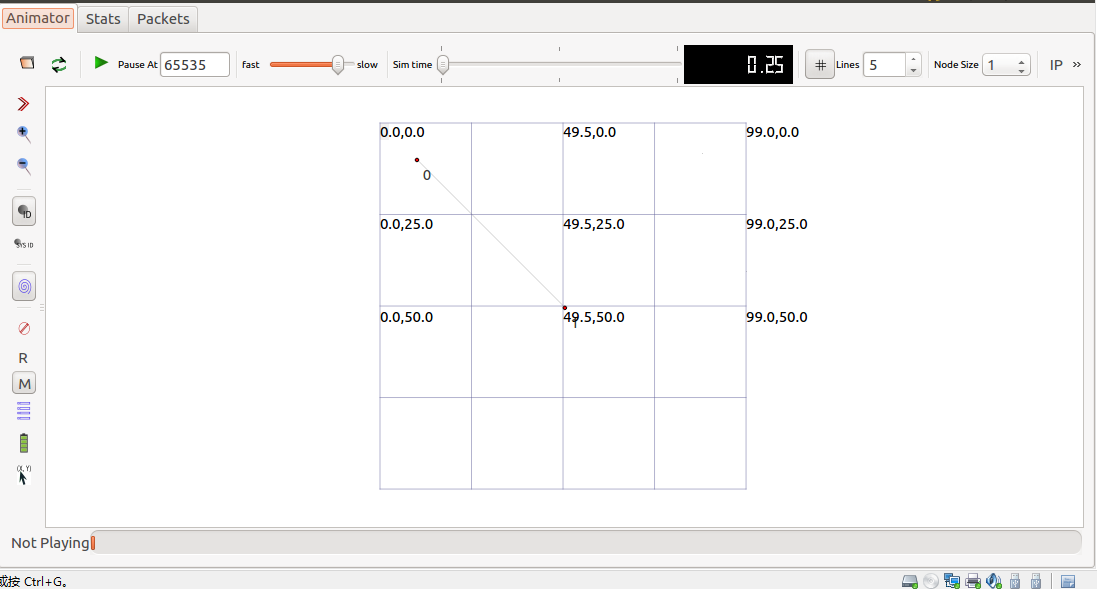

运行后：

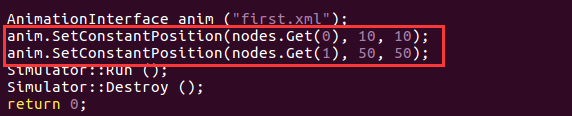

如果感觉节点的位置什么的不大合适，可以通过上边的步骤二的语句修改。比如改位置，在脚本中加入以下语句：















      anim.SetConstantPosition(nodes.Get(

      0),

      10,

      10)
















      anim.SetConstantPosition(nodes.Get(

      1),

      50,

      50)
