哈喽，大家好，我是大家的老朋友-小小夏，这期分享给大家一些Motor-CAD自学教程，希望大家喜欢。请注意，本博文是博主原创，未经博主允许，任何人均可分享，但是不得私自转载引用。

下面是一份市面上从未出现过的极其详尽的 Motor-CAD 学习计划及实际操作教程大纲与部分详细说明，整个教程体系旨在构建一个涵盖理论、软件操作、案例应用、故障排查、设计优化及前沿研究等全方位内容的综合课程

总体结构说明

整个教程分为以下十二大模块，每一模块都包含多个子章节，既注重理论讲解，又涵盖大量实际操作指导，并对每一个难点做出详细说明。目录结构如下：

绪论与课程概述
- 1.1 Motor-CAD 软件简介与发展背景
- 1.2 电机设计中的仿真需求和软件定位
- 1.3 本教程的学习目标、方法论与考核建议
- 1.4 教程结构与各模块间的内在联系
基础理论与建模准备
- 2.1 电机基本原理回顾（磁路、励磁、绕组、转矩分析等）
- 2.2 常用电机拓扑结构简介（直流电机、交流同步、异步等）
- 2.3 有限元分析（FEA）的基本理论及数值方法
- 2.4 Motor-CAD 在建模中所需的基本理论背景
- 2.5 前置软件环境和必要的计算资源配置
Motor-CAD 软件环境与界面功能详解
- 3.1 软件安装与许可管理
- 3.2 主界面、工具栏、菜单及常用快捷键说明
- 3.3 工作区的自定义设置与项目管理
- 3.4 常用模块和工具箱简介
- 3.5 数据输入、图形参数设置及单位换算
- 3.6 系统配置、日志输出及错误诊断基础
几何建模与参数化设计
- 4.1 电机几何图形及结构参数的定义
- 4.2 参数化建模的原理与实现方法
- 4.3 如何使用 Motor-CAD 内置建模工具构建三维几何
- 4.4 自定义几何、曲线与边界的导入和编辑
- 4.5 常见几何参数（定子、转子、气隙、槽型等）说明及其影响
- 4.6 建模中常见错误及解决办法
网格划分与求解器设定
- 5.1 网格划分理论基础与适应性划分原则
- 5.2 Motor-CAD 网格生成工具的详细操作
- 5.3 网格独立性验证及误差控制方法
- 5.4 求解器类型说明（静力、热、电磁、机械多物理场）
- 5.5 数值收敛性控制与参数敏感性分析
- 5.6 提升仿真精度与优化计算资源配置的策略
静态电磁仿真及性能分析
- 6.1 静态电磁场求解原理与基于磁路、有限元法的对比
- 6.2 如何设置电磁边界条件与材料属性
- 6.3 定子与转子磁场分布、漏磁与通磁分析
- 6.4 转矩计算、励磁分析和短路阻抗求解
- 6.5 实际案例解析：定子绕组优化及槽型设计
- 6.6 常见误区解析（如假设误差、边界条件异常）及调试技巧
动态仿真与机械耦合
- 7.1 电机动态特性及其对设计要求
- 7.2 动态网格划分、时域求解器设置与时间步长选择
- 7.3 动态转矩、振动与噪声仿真方法
- 7.4 机械动态响应、模态分析与结构谐振识别
- 7.5 案例讲解：采用 Motor-CAD 分析谐振问题及振动控制
- 7.6 综合考虑电磁、热、机械等多物理场耦合问题的策略
热分析与散热设计
- 8.1 热传导、对流及辐射基本原理
- 8.2 电机热环境建模与温度场仿真
- 8.3 散热设计参数（冷却通道、风扇效应、热交换器等）解析
- 8.4 Motor-CAD 热仿真模块的设置与结果评价
- 8.5 多工况下热平衡计算及安全裕度设计
- 8.6 与实验数据对比、精度验证与修正方法
参数优化与多目标设计
- 9.1 多目标优化理论基础介绍
- 9.2 Motor-CAD 中参数扫描及敏感性分析工具
- 9.3 优化算法的选择与参数设置（遗传算法、粒子群优化、梯度下降等）
- 9.4 优化案例：电机效率与温升的综合设计
- 9.5 数据后处理、统计分析及可视化展示
- 9.6 优化过程中常见挑战及应对策略
高级功能与定制开发
- 10.1 高级仿真功能：非线性材料、饱和磁通、交叉耦合仿真
- 10.2 脚本编程与二次开发接口（如 Python 或 MATLAB 接口）
- 10.3 自定义模块与接口集成（与 CAD/CAE 系统联动）
- 10.4 自动化仿真流程与批量数据处理
- 10.5 开发定制功能实例解析
- 10.6 软件扩展应用及前沿功能预览
综合案例分析与项目实战
- 11.1 实战背景介绍与问题定义：从需求到设计的完整闭环
- 11.2 综合案例一：高性能永磁同步电机设计（从参数确定到仿真验证）
- 11.3 综合案例二：多工况负载下的电机动态特性分析
- 11.4 综合案例三：优化设计流程实例（包含容错分析、实际工程调整）
- 11.5 案例中各模块的衔接与数据交换流程
- 11.6 项目实战中的常见问题及总结经验
前沿研究、软件更新与未来展望
- 12.1 Motor-CAD 最新版本功能更新及趋势解读
- 12.2 高性能仿真与数字孪生在电机设计中的应用展望
- 12.3 人工智能与机器学习在参数优化中的应用探索
- 12.4 绿色节能、低碳电机设计理念与新材料技术研讨
- 12.5 软件生态与云计算在电机仿真领域的潜在变革
- 12.6 总结、学以致用及后续学习路径规划

本博文由公众号：【机械电气电机杂谈】原创

各模块详细说明与操作要点

1. 绪论与课程概述

本章节主要说明 Motor-CAD 软件在当代电机设计中的地位和意义，并说明本教程的总体学习目标与架构，使学员明确后续各模块之间的逻辑关系。
关键点：

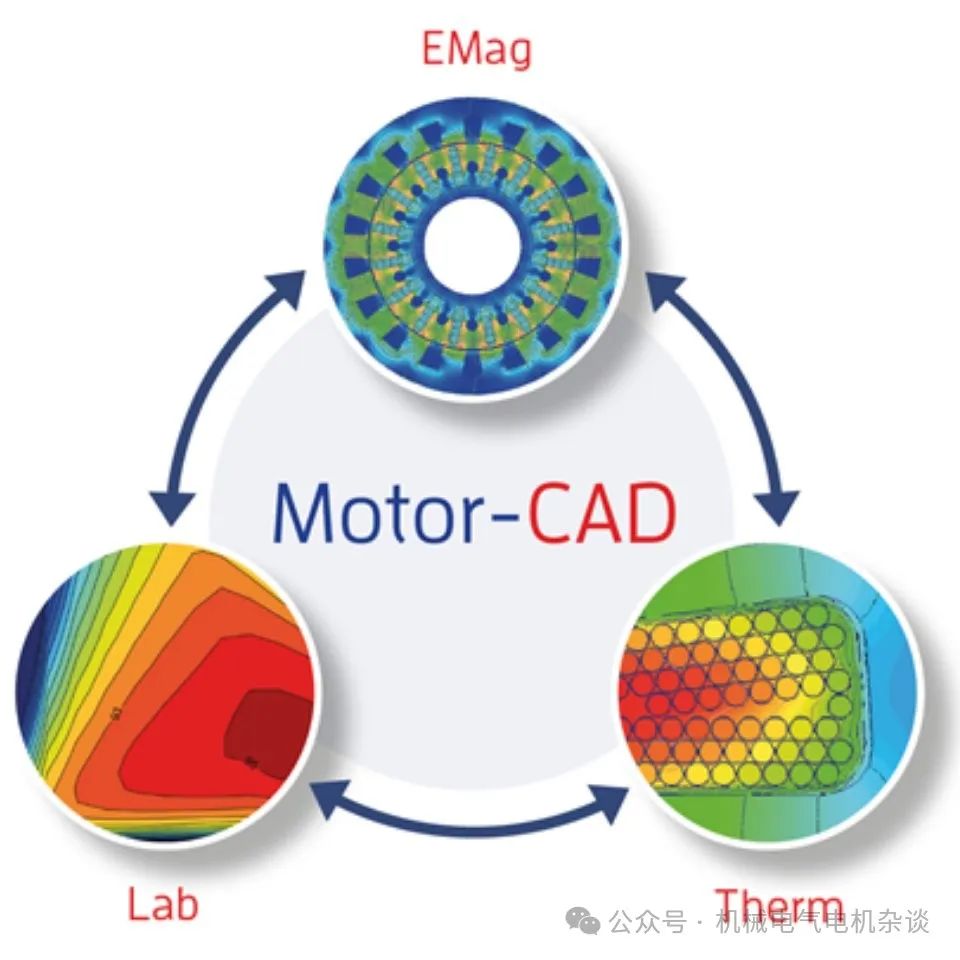

软件定位：作为电机设计一体化仿真工具，Motor-CAD 将电磁、热、机械动态等多领域集成在一处；
学习目标：不仅要求能够掌握软件操作，更要求深入理解仿真原理与设计优化方法；
方法论：结合理论学习与实践操作，并通过案例分析深化理解。

难点解析： 对初学者而言，将理论知识与实际操作结合起来往往困难，需要在此阶段建立系统认知。建议反复研读软件说明书与相关论文，参加在线研讨会，以全面认识 Motor-CAD 的工作机制。

本博文由公众号：【机械电气电机杂谈】原创

2. 基础理论与建模准备

这部分深入讲解电机设计的基础理论（如磁场、磁路、有限元分析原理等），并明确如何将这些理论与 Motor-CAD 内建的数值计算框架对接。
关键点：

电机基本物理现象：详述电机中磁场分布、激磁原理、漏磁等因素对性能的影响；
数值方法：从有限元方法的角度解释误差来源及计算稳定性；
材料参数：如何精准录入各类磁性及导热材料的物性参数，对仿真结果产生重大影响。

难点解析： 理论与实践之间存在衔接难题，如数值模型中材料参数的选择常导致计算偏差。建议在基础阶段进行大量对比试验，理解不同条件下的数值变化规律。

3. Motor-CAD 软件环境与界面功能详解

详细介绍 Motor-CAD 的整体软件架构、主要模块分布以及用户界面设计思路。
操作要点：

安装过程：包括许可激活、系统环境变量配置的详细步骤；
主界面解析：工具栏、菜单、快捷键设置、工作区自定义；
日志和调试功能：如何通过日志文件快速定位操作失误和仿真错误。

难点解析： 软件中一些高级功能往往隐藏在二级菜单中，建议初期通过官方视频教程及论坛交流，快速掌握界面内各功能的定位与调用方法。

本博文由公众号：【机械电气电机杂谈】原创

4. 几何建模与参数化设计

本章节重点在于如何构建高精度的电机几何模型，并利用 Motor-CAD 的参数化设计功能实现模型灵活调整。
操作要点：

从二维草图到三维实体的构建过程；
参数化设计的原理：以参数驱动整个模型更新，确保数据一致性；
常见建模问题：如槽型不连续、边界条件定义失误，提供详细解决方案。

难点解析： 参数化设计要求对模型中各参数关联关系有深刻理解，建议通过实践反复调试，逐步掌握参数敏感性及模型自适应修改的方法。

5. 网格划分与求解器设定

阐述网格生成的基本原则、如何选择合适的网格密度以及求解器的参数设定，对于确保仿真精度具有决定性影响。
操作要点：

网格密度与仿真时间之间的平衡点确定方法；
网格独立性验证步骤：如何通过逐渐加密网格来验证计算结果的稳健性；
求解器配置：静态与动态问题的不同求解器选择标准及参数调优。

难点解析： 网格划分不仅需要理论指导，更需要根据具体结构和设计进行不断试验。建议利用案例数据，对比不同网格划分方案下的误差变化，形成经验规则。

本博文由公众号：【机械电气电机杂谈】原创

6. 静态电磁仿真及性能分析

系统讲解电磁场静态仿真的各项技术指标、分析结果的评估方法以及转矩、漏磁计算等关键环节。
操作要点：

设置静态边界条件与磁场求解参数；
定子和转子相互作用仿真流程；
结果后处理：如何导出磁通分布图、转矩曲线以及重点数据统计。

难点解析： 电磁场求解常常涉及多变量耦合，如何消除边界和模型简化带来的偏差是关键。建议在操作过程中结合理论公式，逐步验证仿真数据的准确性和收敛性。

7. 动态仿真与机械耦合

讨论电机在动态负载下的工作状态，重点介绍如何进行时间步长设定、动态响应分析以及多物理场耦合的计算方法。
操作要点：

动态求解器设定：时间步长选择、收敛标准定义；
转矩脉动、振动和噪声预测方法；
多场耦合案例实操：综合考虑电磁、机械及热效应的仿真流程。

难点解析： 多场耦合中常常存在边界条件不一致和物理量单位转换错误的问题，要求具备较高的跨学科综合知识，建议进行多次校核与实验验证。

8. 热分析与散热设计

详细讲解热传导理论及电机热建模的方法，以及如何设计和优化散热结构，确保电机在高负载下的温升可控。
操作要点：

设定热源、温度边界及对流换热参数；
散热通道设计与冷却方案模拟（风冷、液冷、复合冷却）；
结果分析与安全裕度计算方法。

难点解析： 热仿真中材料的热参数不确定性及冷却边界设定往往影响巨大，建议结合实验数据不断修正模型，确保仿真与实际数据的匹配度。

本博文由公众号：【机械电气电机杂谈】原创

9. 参数优化与多目标设计

阐述如何利用 Motor-CAD 内置的参数扫描和优化模块，实现多目标设计优化，包括效率、温升、机械强度等多方面的优化。
操作要点：

多目标优化理论及常用优化算法的介绍；
参数敏感性分析，如何确定关键设计变量；
案例讲解：通过参数扫描找到最优转矩及效率区间；
后处理与数据统计：如何分析优化曲线、确定设计改进方向。

难点解析： 多目标优化往往面临变量冲突与局部最优问题，建议在模拟中采用多次随机初值、全局搜索策略，并与实验数据进行迭代校正。

10. 高级功能与定制开发

深入探讨 Motor-CAD 高级功能的开发能力，包括脚本编程接口、二次开发、自动化仿真流程构建及与其他软件的接口联动。
操作要点：

软件 API 接口说明及 Python/MATLAB 接口调用示例；
自定义模块开发：如何开发符合项目需求的二次扩展模块；
自动化仿真流程：通过批处理、脚本自动控制实现大规模参数扫描。

难点解析： 定制开发要求设计人员不仅精通电机仿真原理，还需具备编程与软件开发能力。建议先在简单案例中验证脚本的准确性，再逐步构建复杂自动化流程。

11. 综合案例分析与项目实战

以多个实际工程案例为载体，从需求提出、方案设计到仿真验证、数据处理、优化迭代，详细呈现 Motor-CAD 在实际工程应用中的全流程。
操作要点：

每个案例均附详细项目背景、设计要求、仿真参数设定、结果讨论及改进方案；
数据采集与验证方法：如何对比仿真结果与实验数据，进行误差分析；
项目管理与版本控制：在复杂项目中如何记录各阶段数据及变更原因。

难点解析： 综合案例要求能够将前面所有知识融会贯通，实现从理论到工程实践的无缝衔接。建议结合实际工程背景，逐步深入各子模块细节，并多次复盘设计决策过程。

本博文由公众号：【机械电气电机杂谈】原创

12. 前沿研究、软件更新与未来展望

对 Motor-CAD 软件及电机设计仿真技术的未来发展进行探讨，介绍最新的研究成果、新材料、新工艺及软件功能更新，为设计工程师提供前瞻性思考。
操作要点：

最新文献、专利及行业标准解读；
数字孪生、AI 优化以及多物理场耦合仿真的最新进展；
未来技术在电机设计中的潜在应用场景，及对应的仿真需求变化；
讨论如何利用新技术改进现有设计流程及研发方法。

难点解析： 前沿课题常存在不确定性与技术争议，具备批判性思维和跨领域知识储备，建议积极参与国内外论坛及学术会议，拓宽视野。

总结

本教程不仅仅是一份软件使用说明，更是一套完整的电机设计思维体系，通过理论与实践的不断迭代，实现设计、仿真、优化的一体化流程。每一章节都力求深入浅出，既有理论解释也有实操步骤，确保大家在系统学习后能够独立开展高质量电机设计工作。

此教程体系既满足基础知识学习，又能深入解决实际操作中的疑难问题，具有极高的实用性和前瞻性，值得在日常工程实践中反复研读和应用。
