    欢迎来到【夏老师小课堂】原创小课堂第2期,本期由夏老师给大家带来投影视图的复习。

     哈喽,大家好,我是大家的老朋友,夏老师,近期我看到一个讲解视图角法的视频,又联想到,由于经常跟着前辈的图纸进行改图,所以视图的角法都有些生疏了,正好复习一下,巩固能力,大家共同学习进步。

夏老师小课堂快速查看:

夏老师小课堂(1)应该选用哪个电机设计软件?--电机仿真软件推荐合集!内含博主点评

      作为机械设计专业毕业的或者非机械专业出身的,从事机械相关行业的工作者,识别工程图和绘制工程图是最基础的技能,很多萌新在绘制工程图时候,经常搞不清第一角法和第三角法。

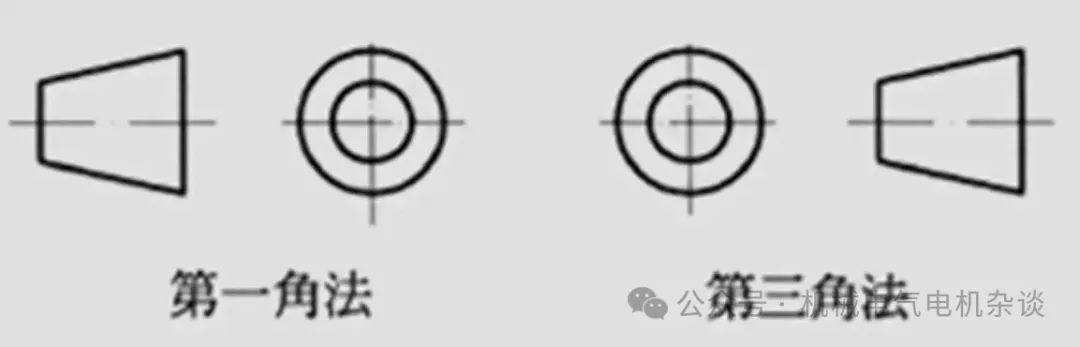

       以下的投影方向第一角法和第三角法大家应该很熟悉了。

       能说出具体的区别么?


或者


视图的表达方法,国标有明确的定义,

根据的国标标准是:

GB/T 17451-1998   技术制图 图样画法 视图     现行

GB/T 4458.1-2002  机械制图 图样画法 视图     现行

如需这相关国标文件国标,请联系博主获取

先复习一些基本的概念:

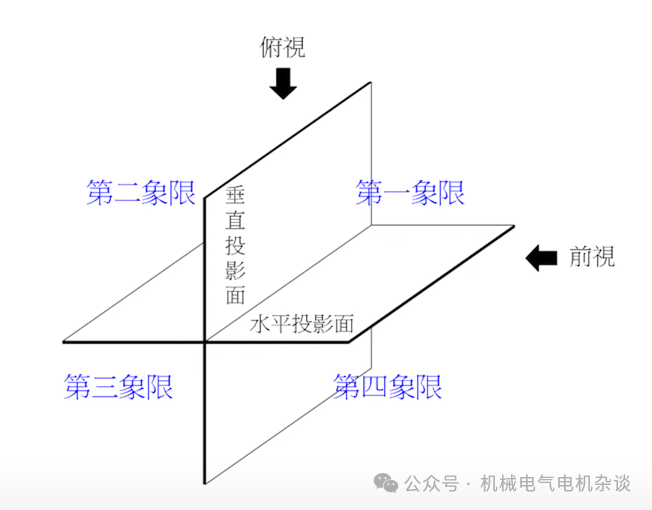

空间四象法:由两个互相垂直和水平相交的投影面,分割成的四象限。

第一角法(第一投影法):指物体放置在第一象限内,以观察者→物体→投影面之排列顺序的一种正投影法。

第三角法(第三投影法):指物体放置在第三象限内,以观察者→物体→投影面之排列顺序的一种正投影法。


好了,概念讲完了,看懂了么?

是不是和博主一样,写的字都认识,就是组合起来不知道什么意思。

脑子里已经有四个象限的概念了,但是真正画图时候,都是跟着以前的人怎么画,然后就跟着怎么做,也不会考虑是否正确,这样做的原理是什么?是吧~~

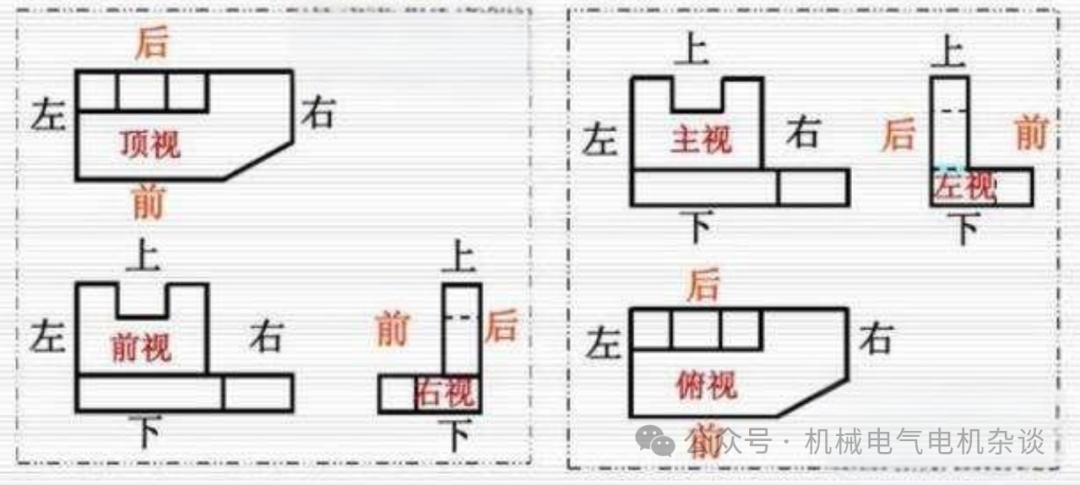

先做一个判断题,以下左右两边的视图  分别为什么视图。答案在下文。


左边的为第三角法,右边的是第一角法。

学习视图角法的目的有2个:

  1. 判断物体外形放置的位置。

  2. 辨认画面的表示方法。

为与国际接轨,我国国家标准规定,应优先采用第一角角法,必要时也可采用第三角角法!

单论理解来看,第三角法更好理解一些,更简单一些,第一角法会略微难一点,

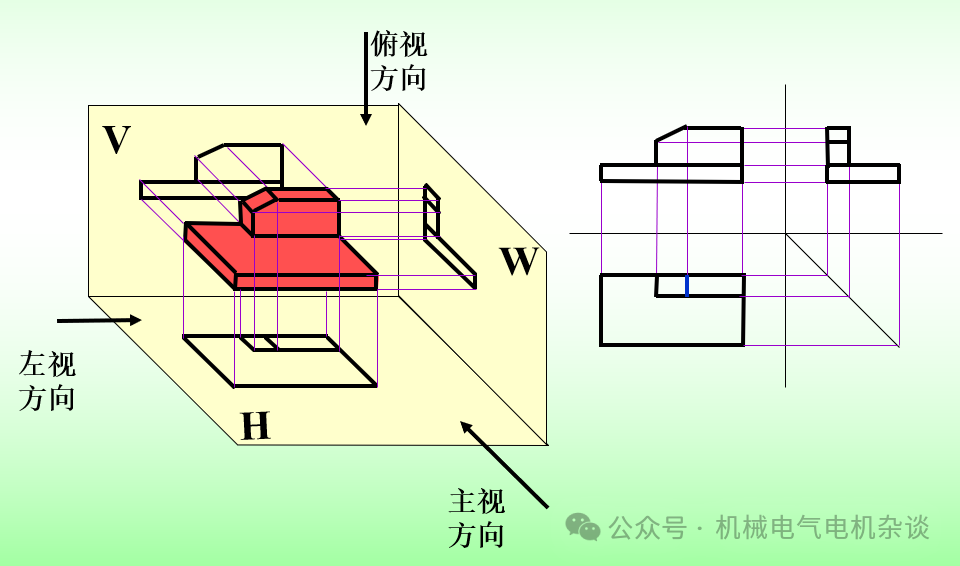

观察两者的区别,先学习第三角法,再把第三角法的视图反过来,就是第一角法、

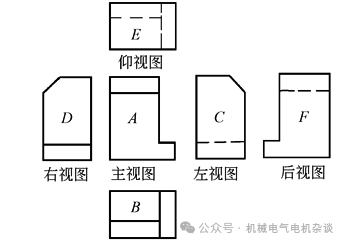

上图为第一角法

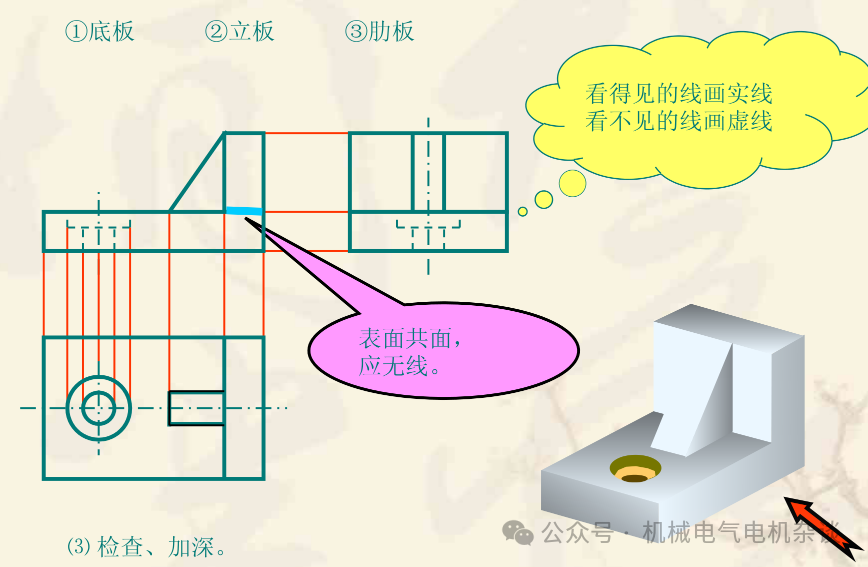

下面视图采用了第几角法?





上面2张图片均采用第一角法。

这个需要一定的空间想想能力。

你看了这么多图  学会了么?

记得关注博主哦。
