欢迎来到【夏老师小课堂】原创小课堂第四期，本期由夏老师给大家带来新的知识啦，快来一起学习吧！
哈喽，大家好，我是大家的老朋友-夏老师，汽车驱动电机Hair pin / 发夹式绕组大家都听说过，估计没多少从事驱动电机的，夏老师也没从事驱动电机，哈哈哈，五一期间，学会了相关绕组的3D建模画法，共享给大家，共同学习进步。
夏老师小课堂快速查看：
夏老师小课堂（1）应该选用哪个电机设计软件？--电机仿真软件推荐合集！内含博主点评

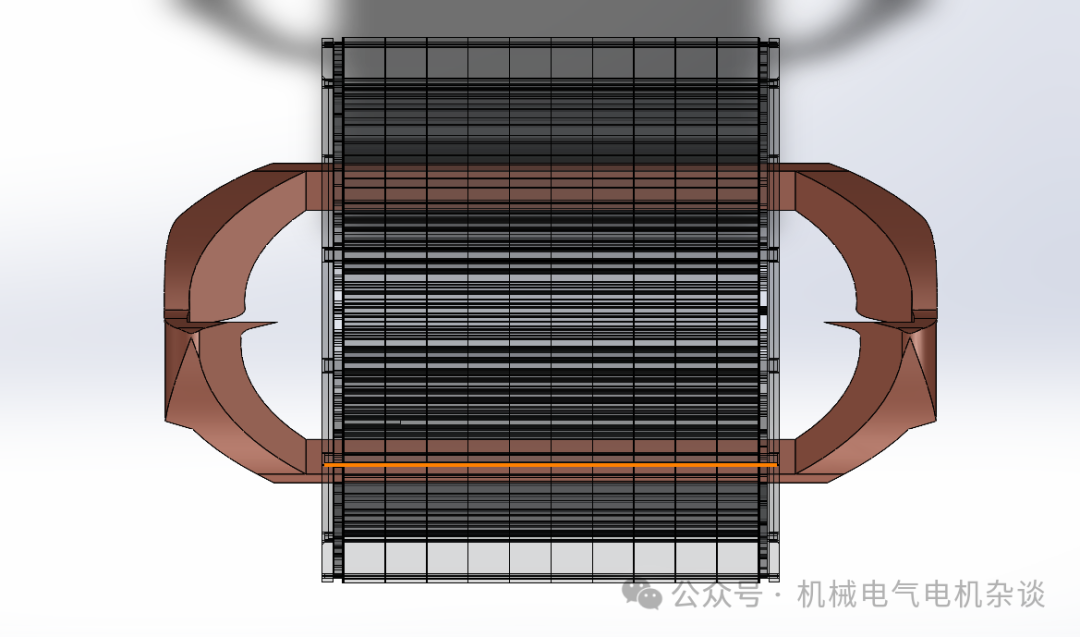

话不多说，先看成品图
私信博主，免费获取下图三维模型
那我们就开始绘制吧！
绘制前提：已经准备了一个定子铁芯。没有绕组的，我这个是展示的，所以有绕组。
只需绘制一个，即可使用镜像/阵列/复制的方式完成所有绕制的绘制。

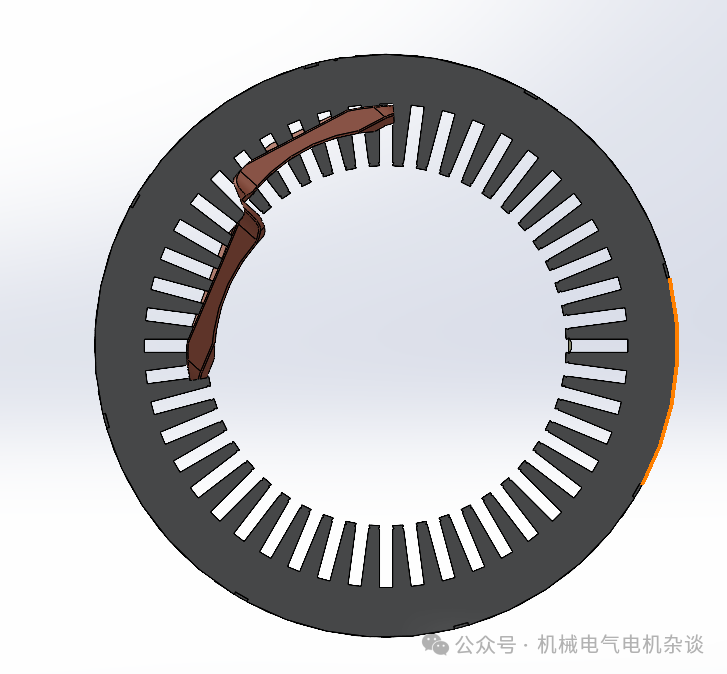

如图所示，定子铁芯48槽 双层绕组，下图为示意在哪里建。
先在两个槽中间建立基准面。
（如果是基准平面，也可以使用）

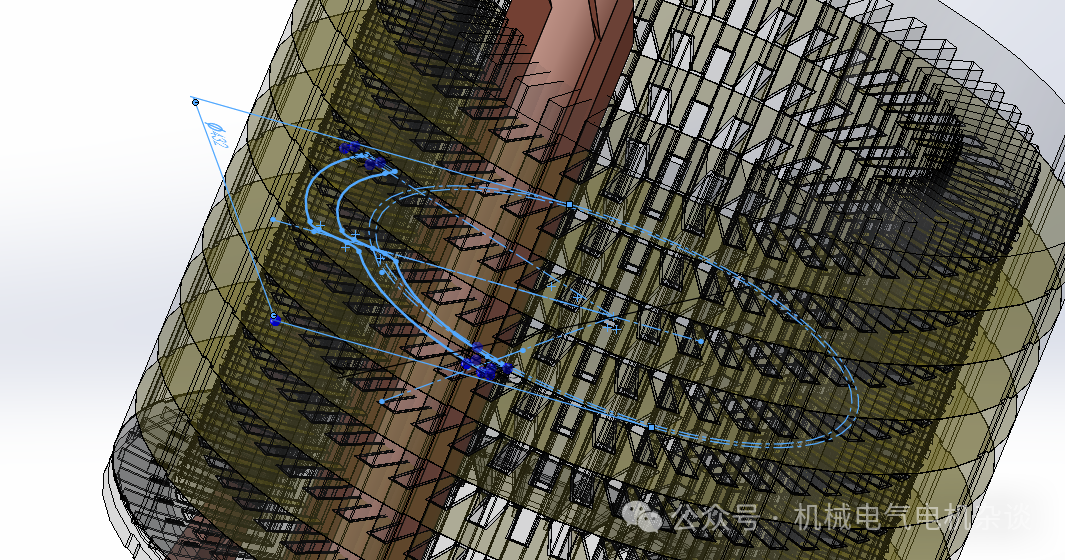

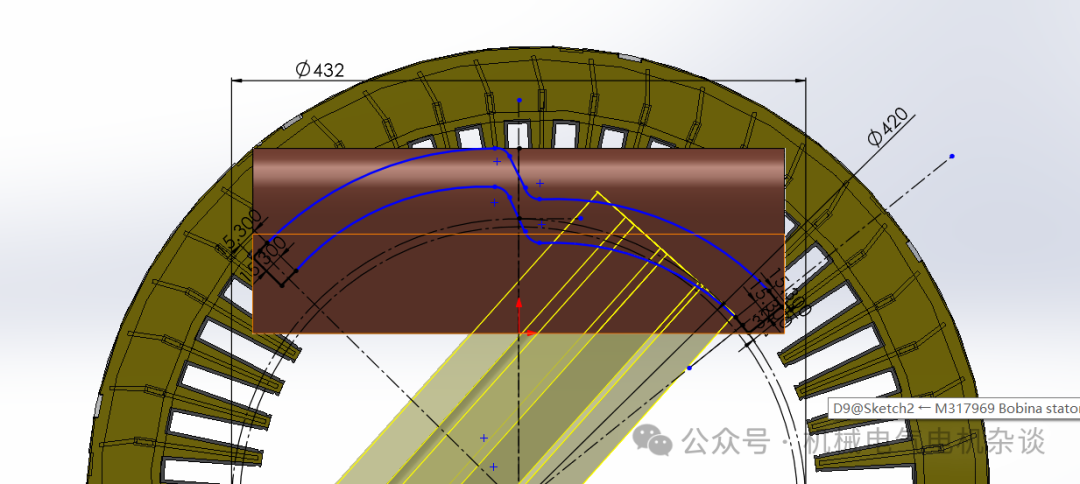

在基准面上进行绘制绕组的大体轮廓，分为两层的原因是，绕组是双层，两端的高度，根据实际或者估算的高度。
如何判断自己绘制的是否正确呢？
判定方法：将绘制的槽最内测的线条和最外侧的线条作为参考，进行转换实体引用，绘制的图案要比引用的大一下，中间间隔3-5mm作为上下两层的间距。
绘制完毕后，进行两侧对称拉伸，拉伸的距离，一定要包含槽。

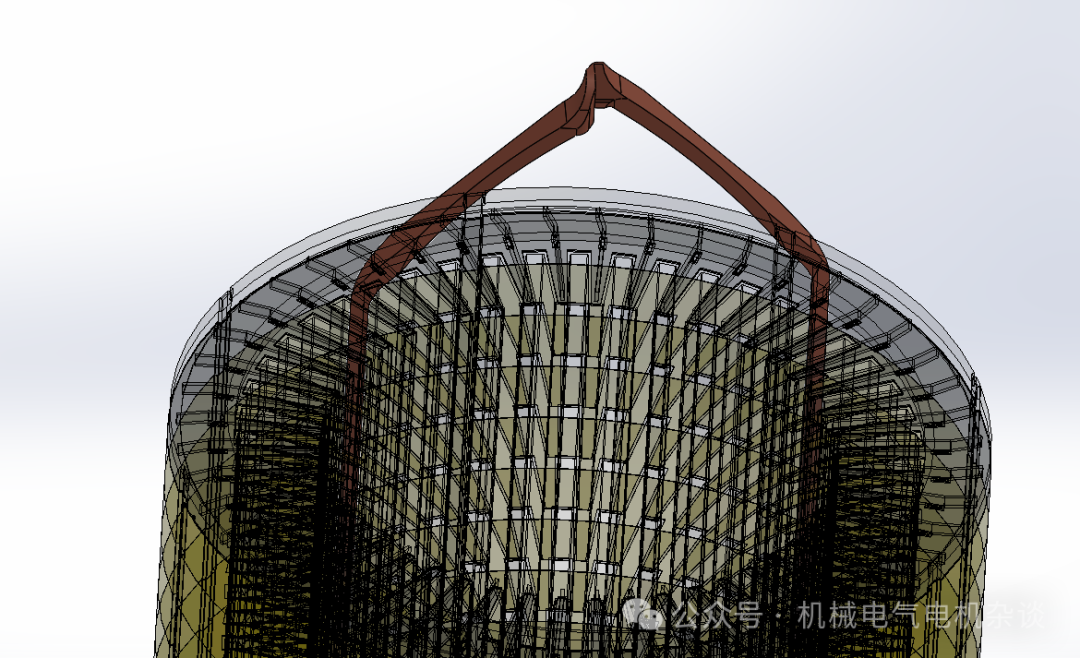

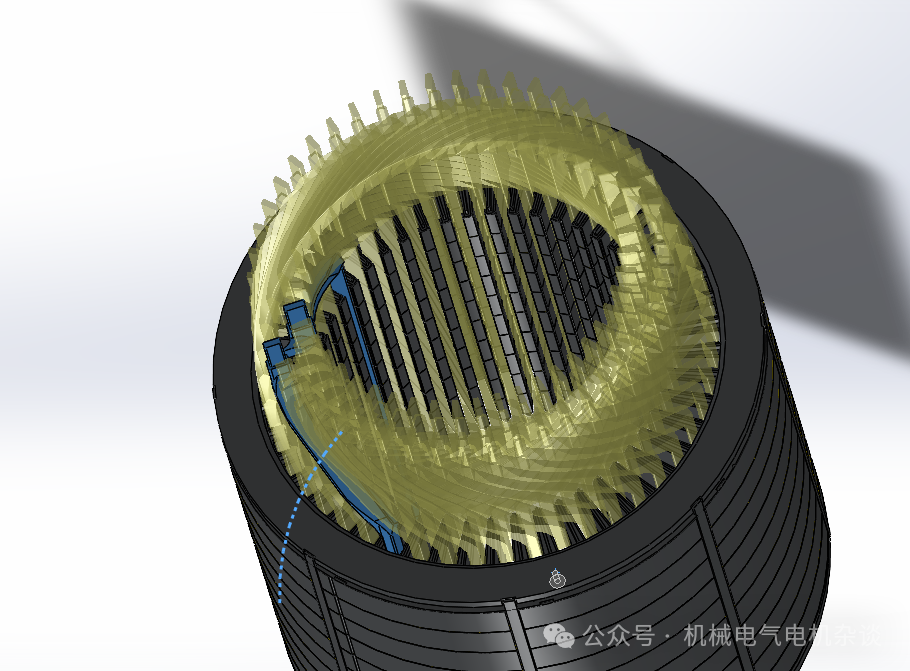

效果图

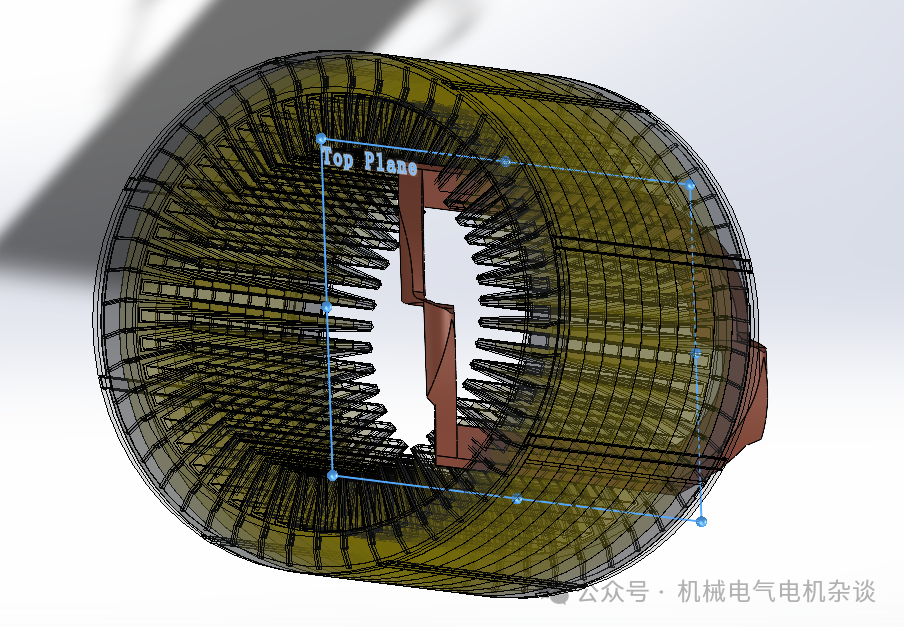

然后在定子铁芯轴向中间建立参考基准面：
如下图：

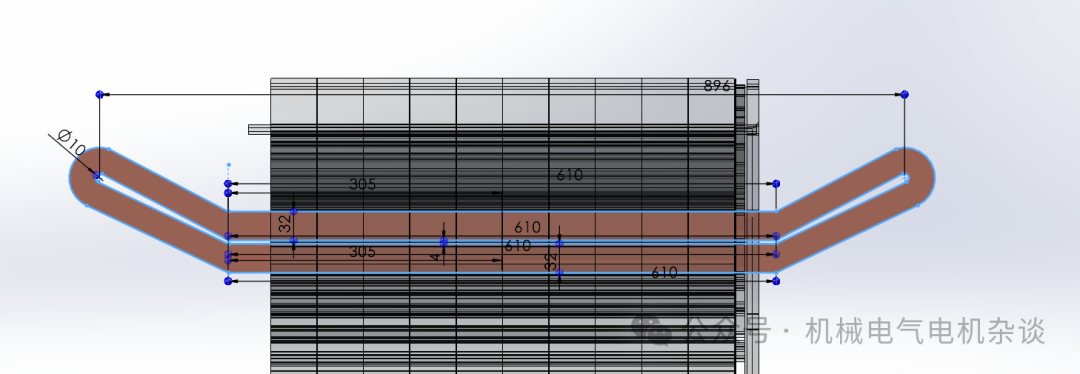

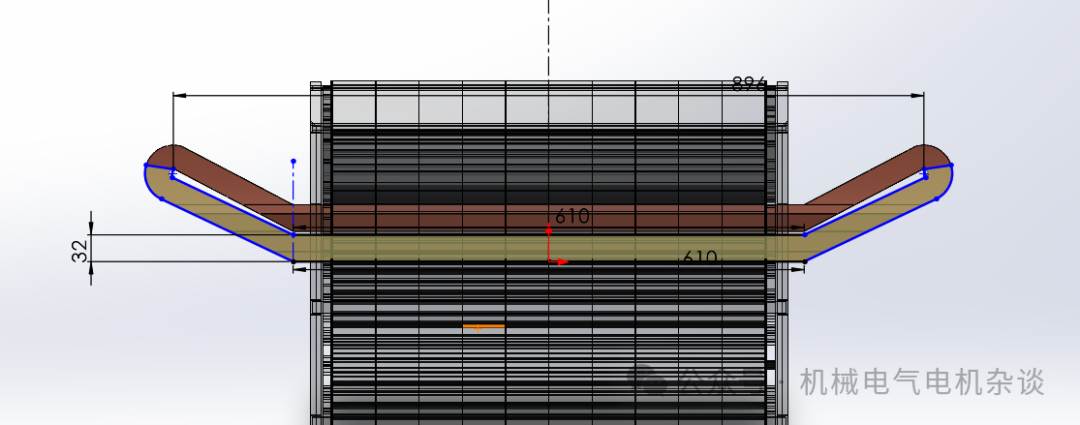

以此基准面为基准，绘制发卡的大致模型
使用反向切除，将其余部分切除。

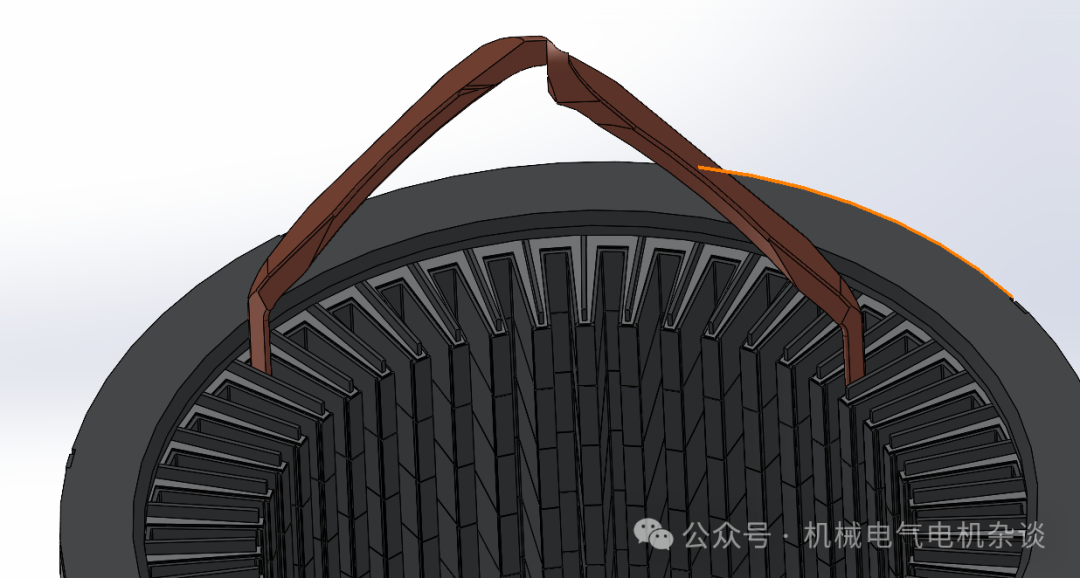

结果如下图

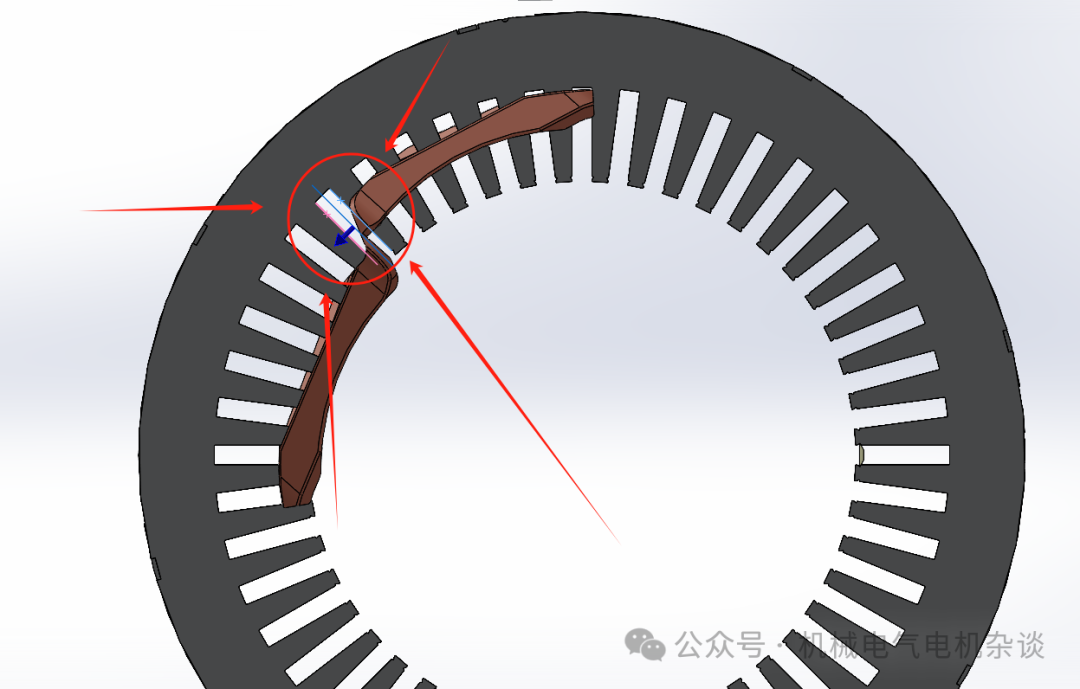

我们发现还是有很多干涉和多余的部分。
然后以第一步创建的/使用的基准面，对上部分或者下部分进行切除，这里需要注意一下切的时候是内测还是外侧。不要切错方向了。
切对面也是一个道理
切完的效果如上图

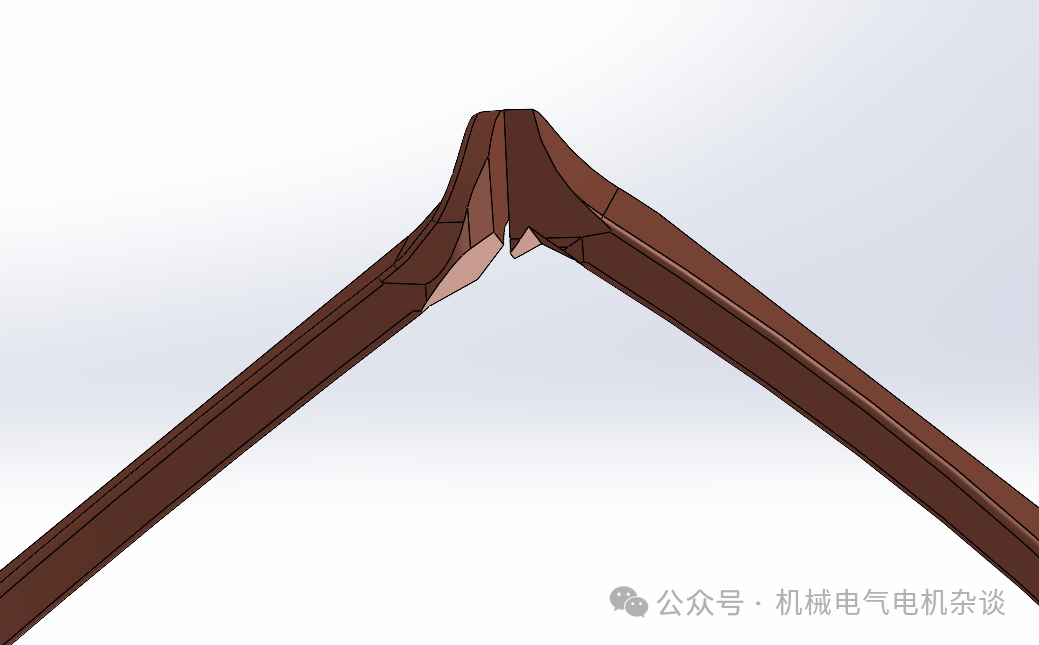

侧面看的效果
下一步，新建参考面，和最开始的参考面垂直
如下图

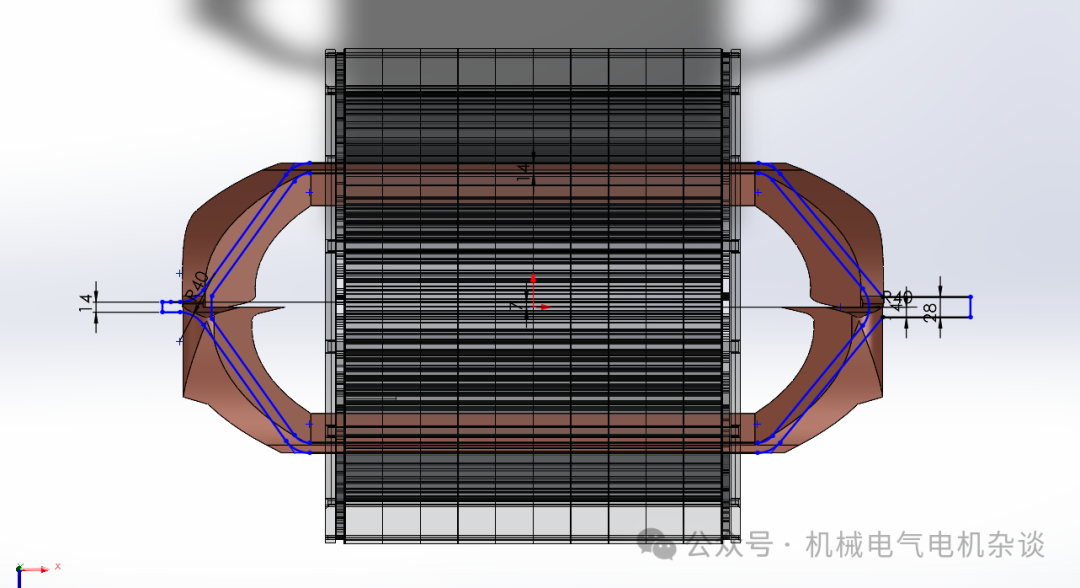

在新参考面上面绘制发卡轮廓
这个位置的尺寸，需要根据实际的槽大小进行调整，可以多试几次。
下图是切完之后的状态。

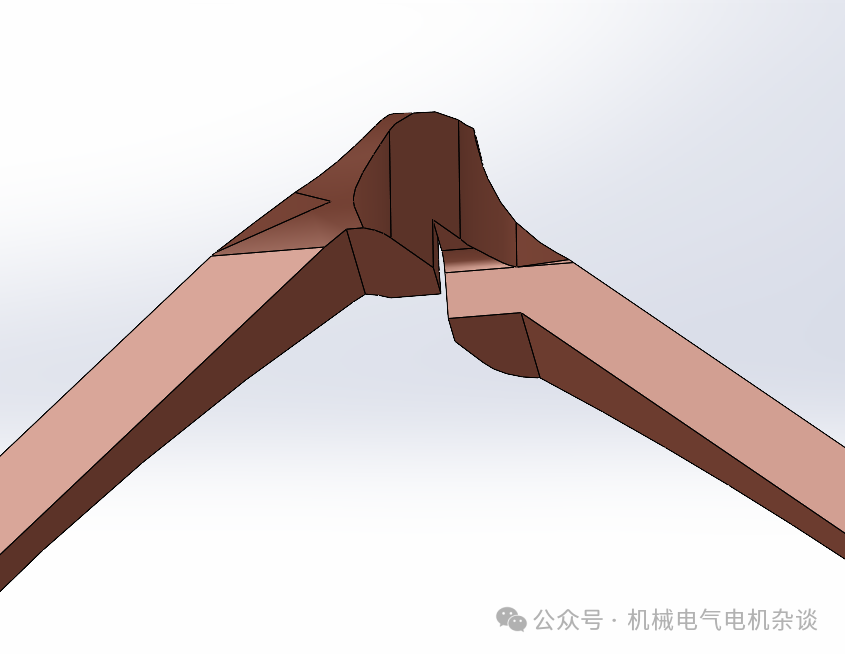

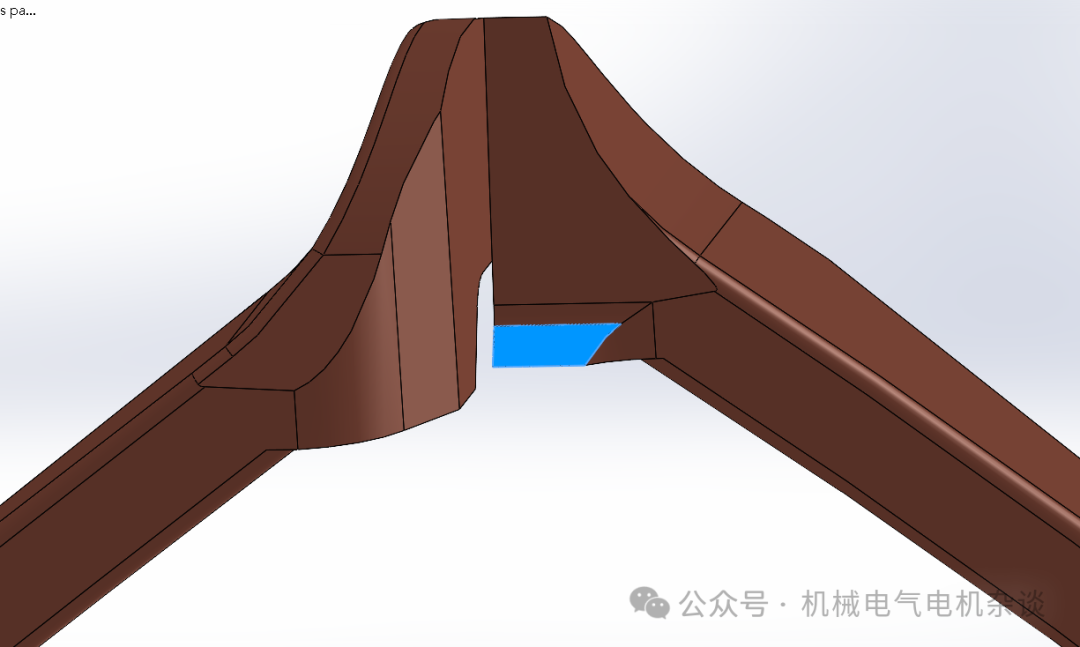

在审查的过程中，发现线条过度不是那么流畅。如下图

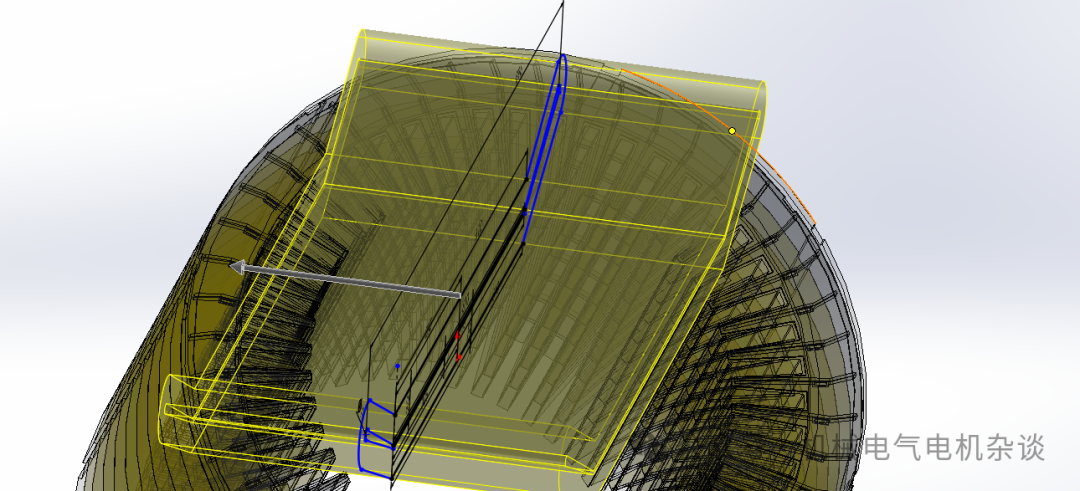

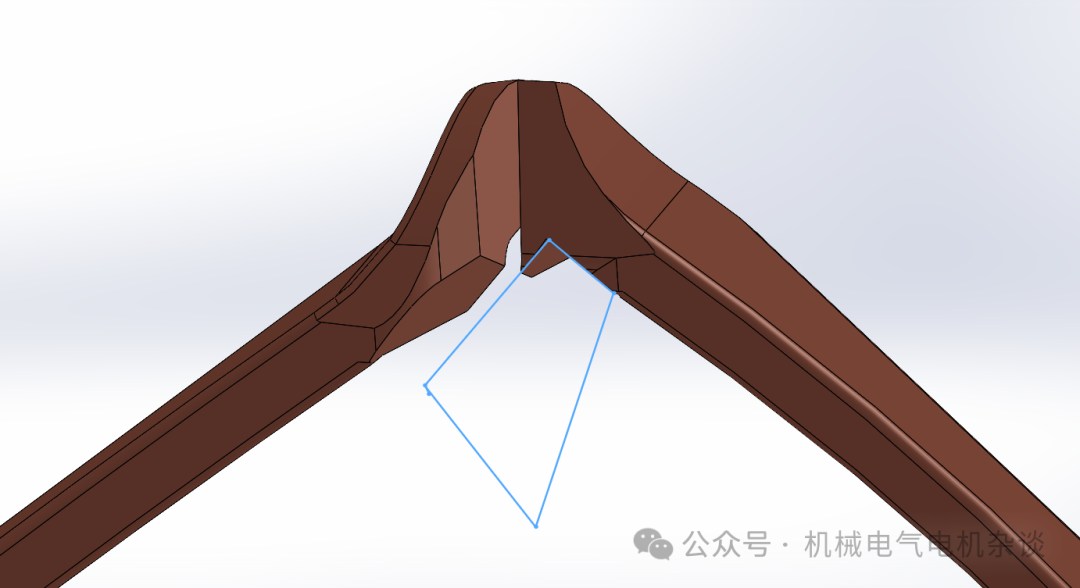

在下图位置新建草图基准面，把多余的部分切除。
注意，是上下两边都切除！
操作如下：

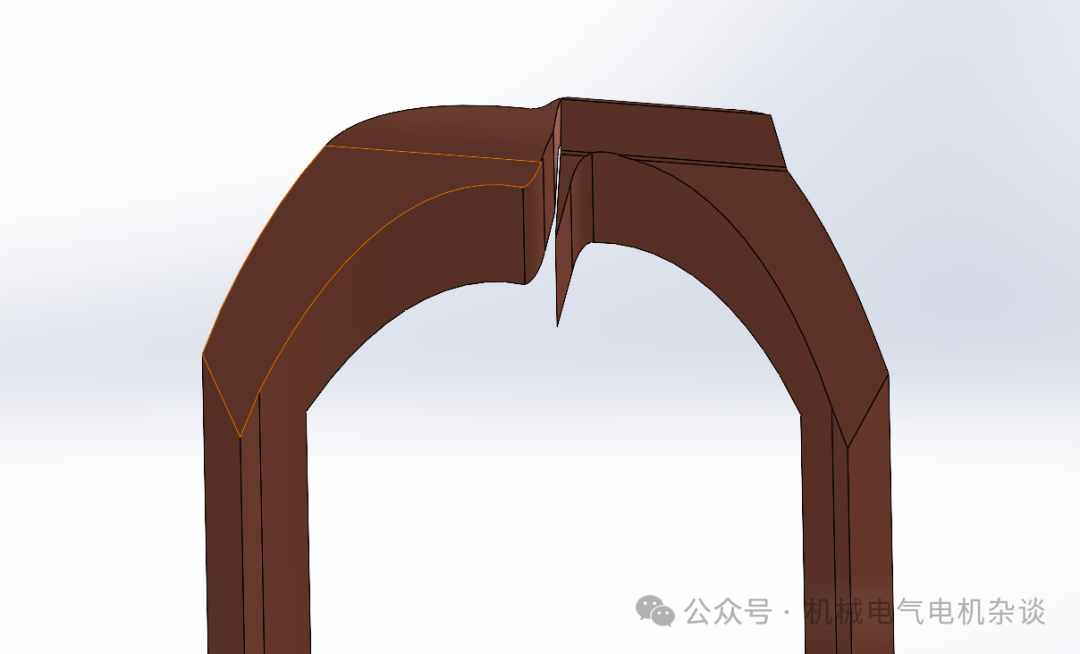

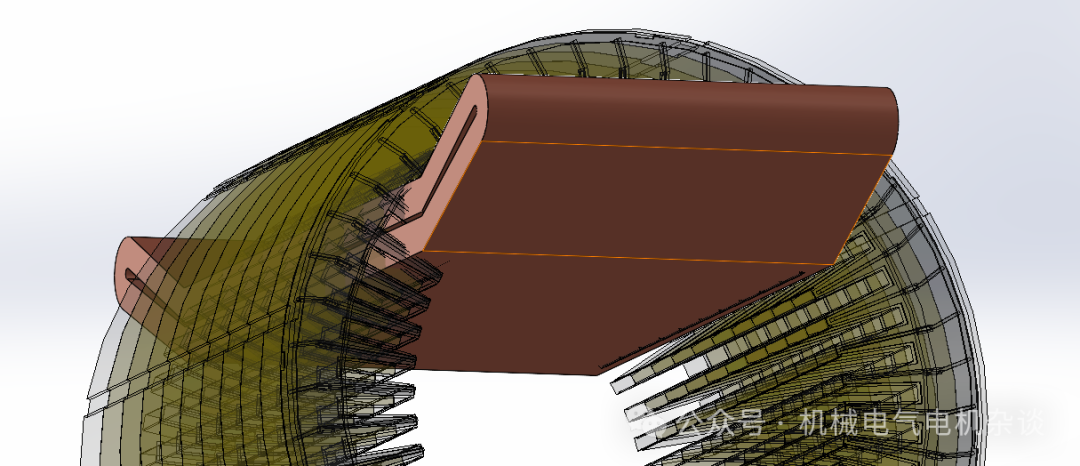

效果如下图所示
由于驱动电机发卡式绕组的特点，端部需要焊接，所以，我们还需要绘制焊接头。
建立新的参考面，如下图所示：

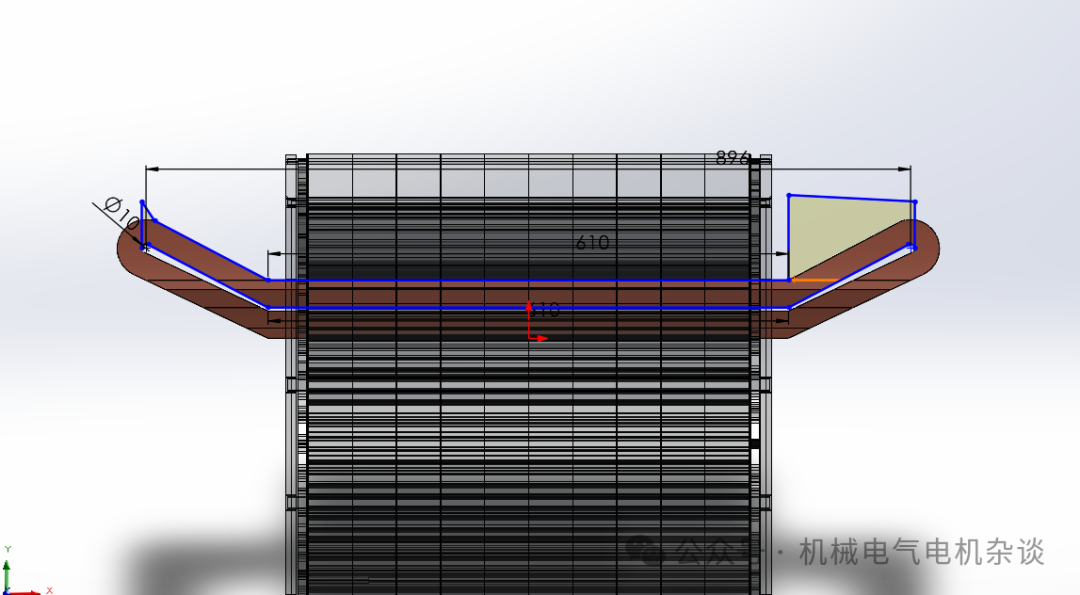

在这个基准面上绘制焊接端部：

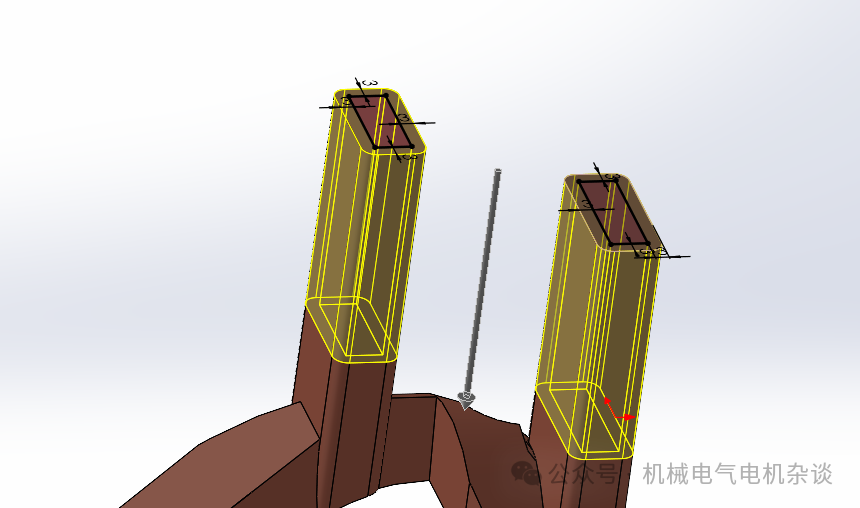

一侧指定高度，一侧成型到面
然后再对这个端部进行修订
对端部进行尺寸标定，进行反侧给定深度切除

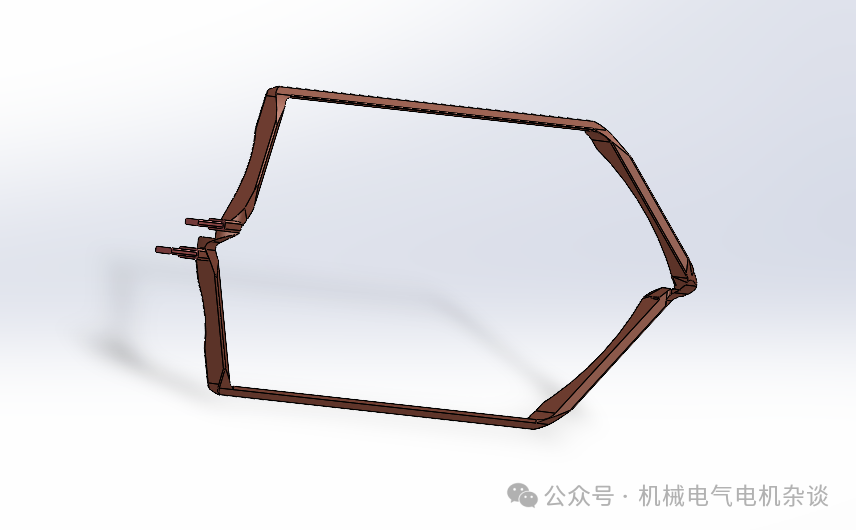

效果如下图：
这样基本轮廓就绘制好了，对模型进行倒角，一条铜线绕组就完成了。

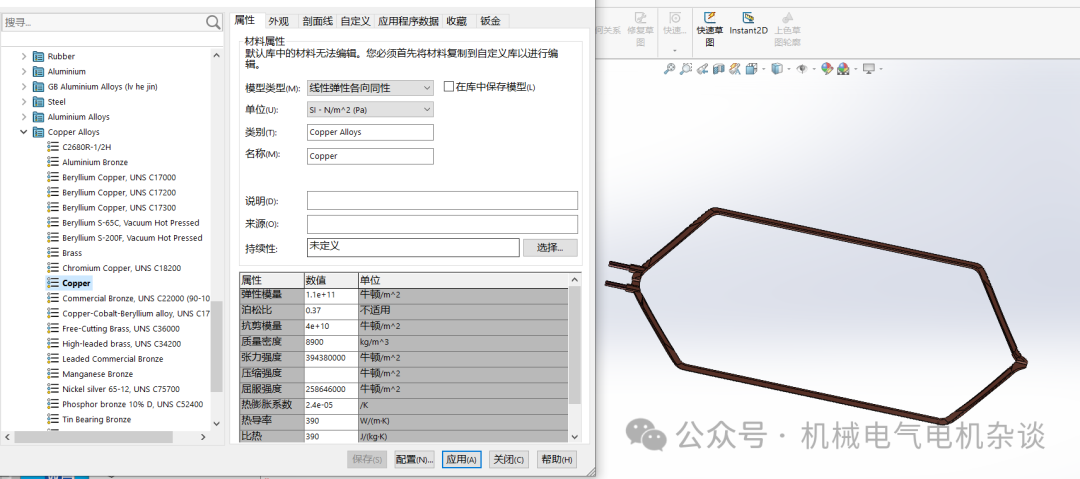

材质设置为Copper（铜）

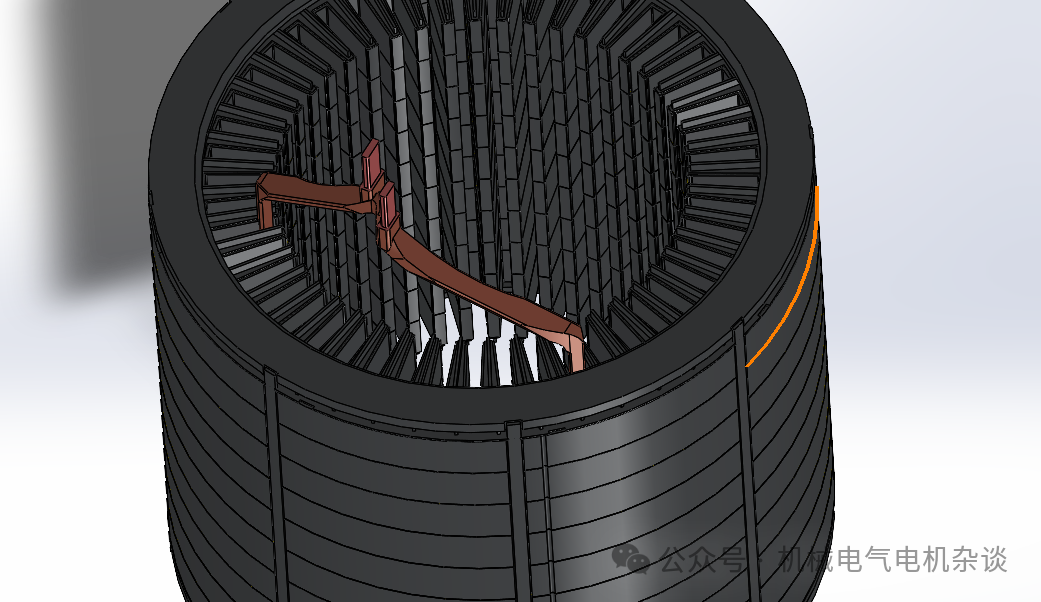

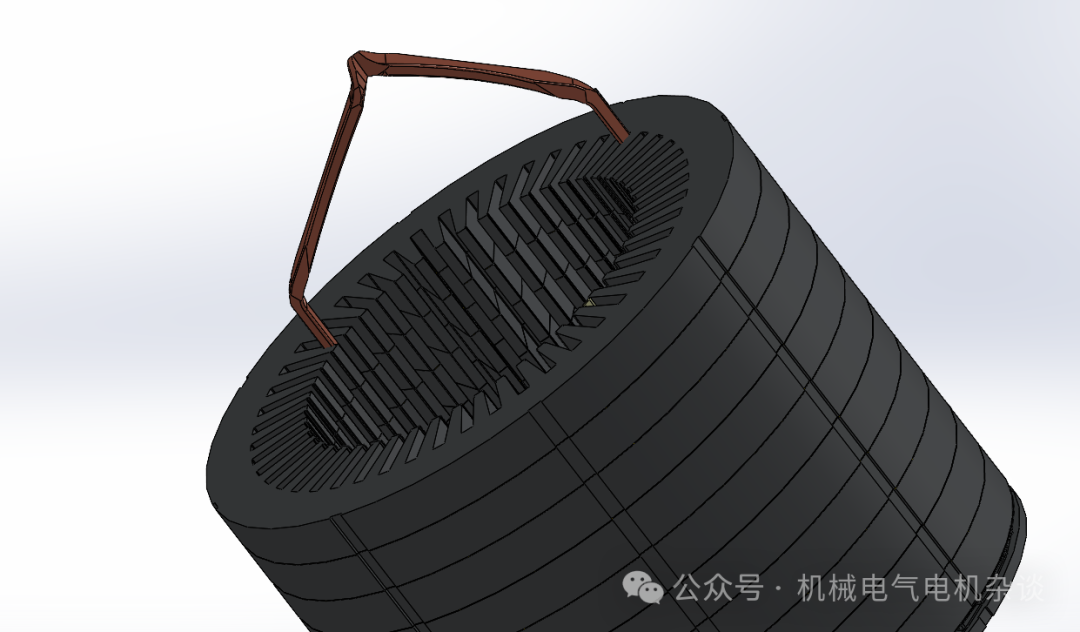

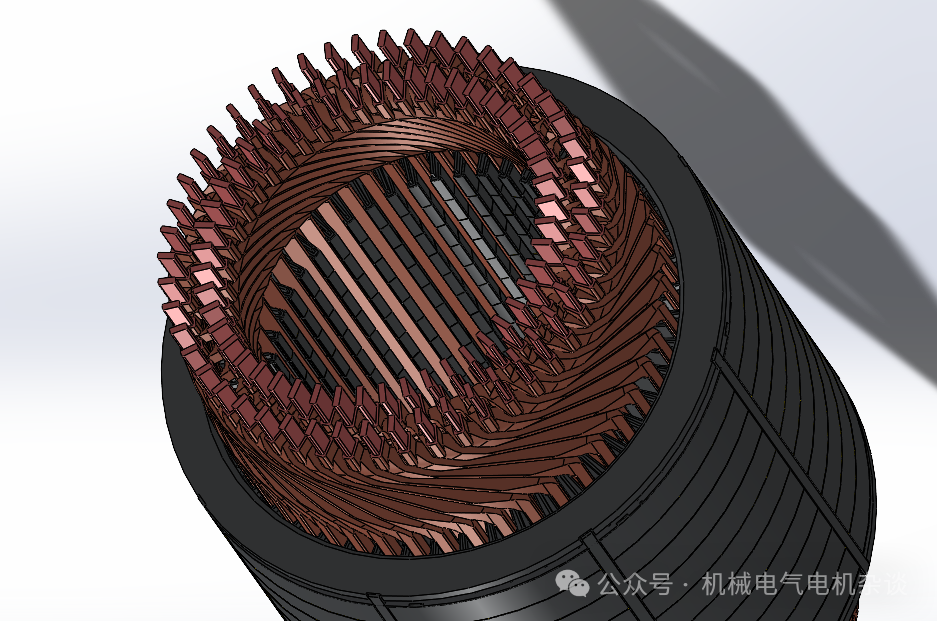

下图为实际的效果，单根铜线

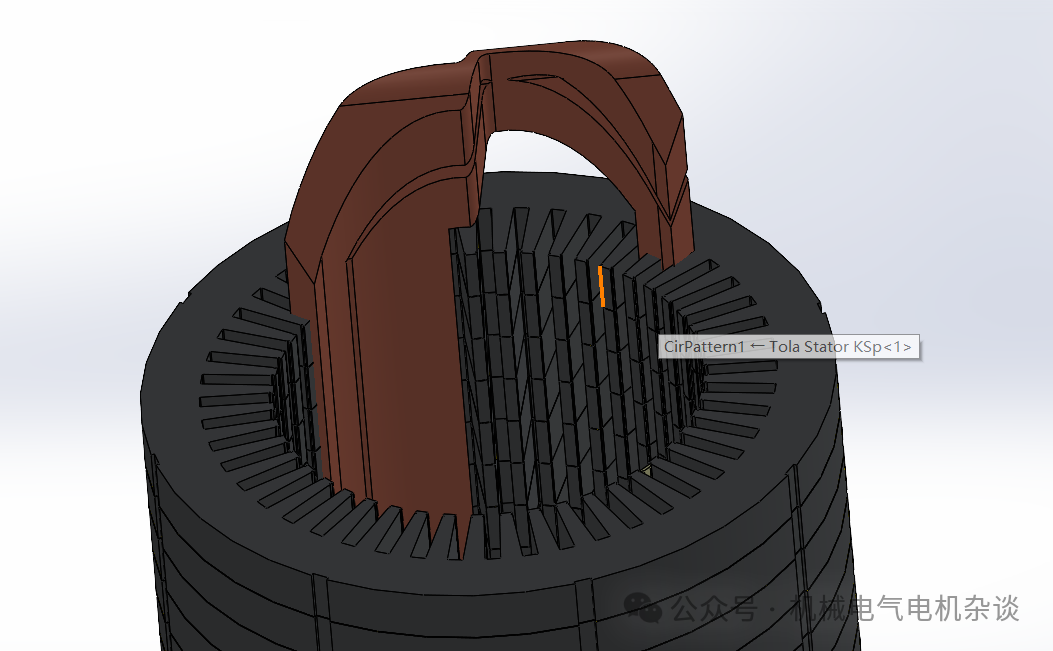

最后进行圆周阵列，

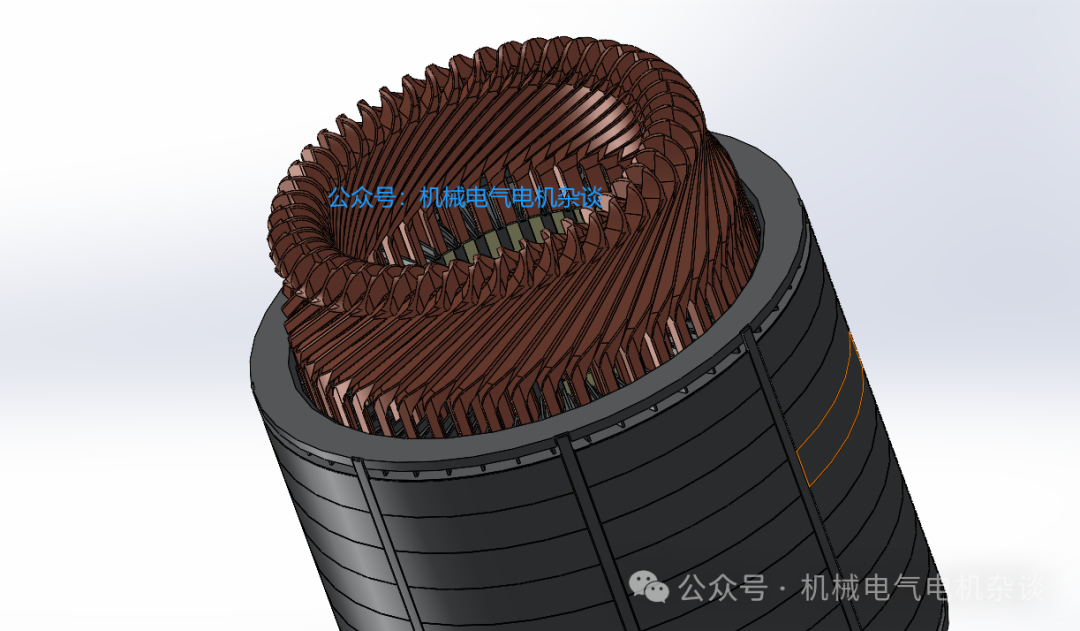

下图为实际效果图
教程结束，你学会了么？
快来动手试一试吧！
什么？你没有铁芯模型，没办法练手？
不用担心，添加夏老师微信，免费获取定子铁芯和绕组源文档。
让你一次学个够！
