【选型】效率高达95%，国产电源芯片SCT2650 可PIN TO PIN 替换TPS54560

---

Chapter0 【选型】效率高达95%，国产电源芯片SCT2650 可PIN TO PIN 替换TPS54560

原文链接：https://blog.csdn.net/icgogo/article/details/126974690

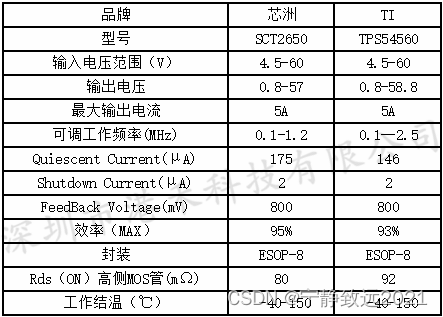

随着网络信息技术的快速发展，5G基站建设规模不断扩大，某客户在研发一个5G大功率基站的项目，使用到了一款TI的电源芯片TPS54560，目前因为TI的交期比较紧张，急需要一款参数合适的国产电源芯片去替代它。以下就是芯洲科技的SCT2650与TPS54560的参数对比图：

图1：SCT2650与TPS54560参数对比图

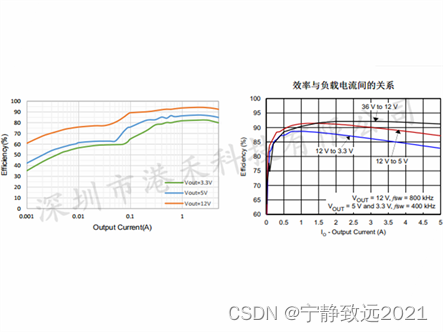

图2：SCT2650与TPS54560效率曲线对比图

从上面表格中的参数我们可以得知：

1、SCT2650与TPS54560相比，输出电流能力，工作电压范围完全一致，可以进行替代；

2、虽然说SCT2650的静态电流没有TPS54560小，但是SCT2650的内置MOS管的导通电阻要比TPS54560小，说明SCT2650的功耗可以做的比TPS54560小，这大大地延长了芯片的使用寿命；

3、通过对比图2的效率曲线，可以发现也是芯洲科技的SCT2650要高一点，所以说去替换TPS54560具有很大的优势。

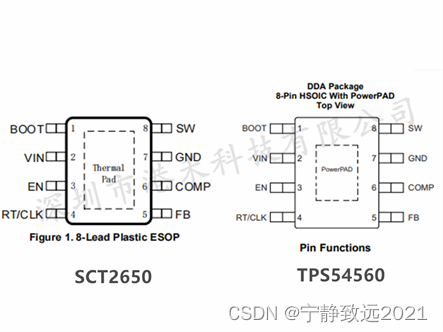

图3：SCT2650（左）与TPS54560（右）封装对比图

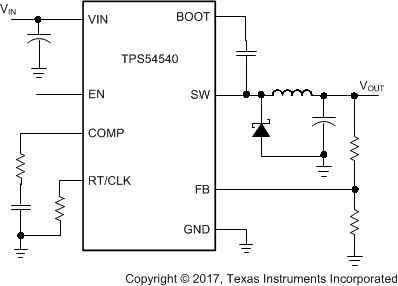

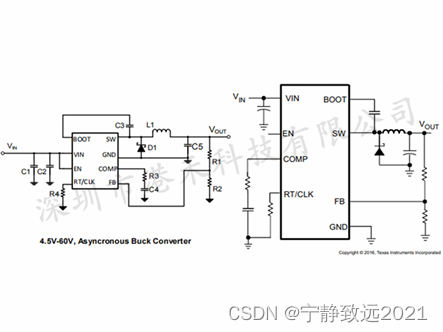

图4：SCT2650（左）与TPS54560（右）典型应用电路对比图

从图3和图4可以看出，SCT2650和TPS54560的封装和管脚定义完全一致，使得在进行物料替换的时候，不需要重新设计PCB，缩短了更换物料时的周期。而且，两个芯片的VFB电压值都是800mA，就不需要修改外部的反馈电阻值，使得在外围器件使用上也可以达成高度的一致。

最后，SCT2650除了具有更高的效率之外，芯洲科技还可以提供及时的技术服务和稳定的现货支持。

Chapter1 TPS54560设计降压模块需要注意事项

原文链接：https://blog.csdn.net/qq_50123515/article/details/124963612

TPS54560设计降压模块需要注意的一些问题

• TPS54560是一款输入电压高达60V，输出电流高达5A的降压稳压器。可以方便灵活的适用于电源的设计中。下面我们一起来看看这个芯片的结构，以及设计中的要求，分享一下经验。

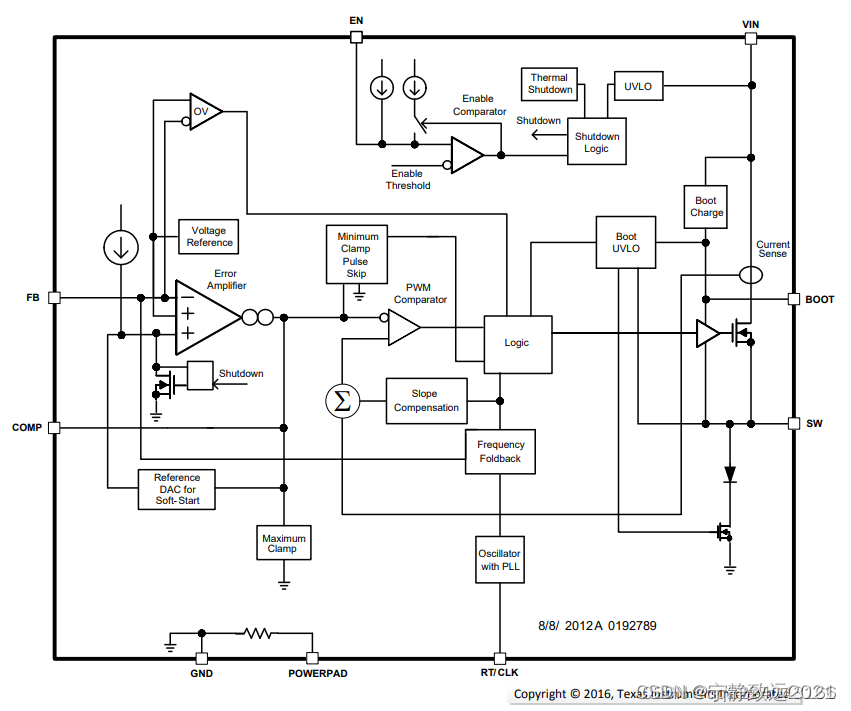

下图为TPS54560的内部结构图，以及典型应用


从图中我们可以看到，这个芯片的的基本拓扑为BUCK，IC内置有一个MOSFET。我们需要设计的主要参数为电感以及续流二极管。外围结构还是相对简洁的。

• 从TPS54560规格书中参数，我们可以发现，tps54560的典型输入电压可以高达60V，而输出电流可以高达5A！为什么有客户在正常的输入电压范围内，输出电流刚刚到3A，就有叫声了呢？甚至连输出都没有了？如图：

问题出在TPS54560的控制上面，尤其是COMP脚的环路补偿上面，这个地方是关系整个系统稳定的重要一环。从上面的波形可以看出，电源的工作不稳定，波形存在大小抖动的情况，需要重新调节环路参数。

•关于环路参数的计算方法，在TPS54560的规格书中，有详细的公式，需要客户工程师仔细研究下。除了环路不稳定外，其实要有另外需要注意的就是输入输出电容的选择问题，从下图中，我们可以看到，TPS54560的工作频率可以高达数百KHZ，一般的电解电容由于ESR过大，并不太合适，最好是选择钽电容，或者陶瓷电容靠近输入输出口放置，并且减小环路面积。

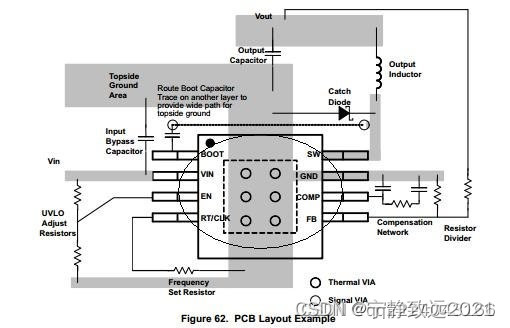

•最后需要注意的，就是散热的处理，由于输入，输出压差较大，电流也不小，所以导致占空比很小，在输出二极管上面的损耗也相对较大，TPS54560本身的损耗也不可忽视。在设计中我们需要尽可能的选择大的同流能力的二极管，肖特基是不错的选择。最后在没有风冷的情况下，需要充分利用PCB的合理布局去最大限度的散热。最主要的地方，就是tps54560下面自带的这个热焊盘。这个可以参考TI推荐的PCB布局方案。圆圈中就是用于散热的热焊盘。布局如下图所示：

TPS54560订购信息与以前也有更新：
|1| TPS54560DDAR |老版
|2|TPS54560QDDARQ1–|老版车规级正常供货
|3| TPS54560BDDAR |新版推荐，货况好
|4|Ti13724212401–|张工345
|5|TPS54560BQDDARQ1 |新版推荐，车规级，货况好

•以上这些就是在服务客户中遇到的常见问题，学习tps54560的资料得到的一些体会，与大家一起分享下。有经验的，使用过的大咖留言分享，一起成长，

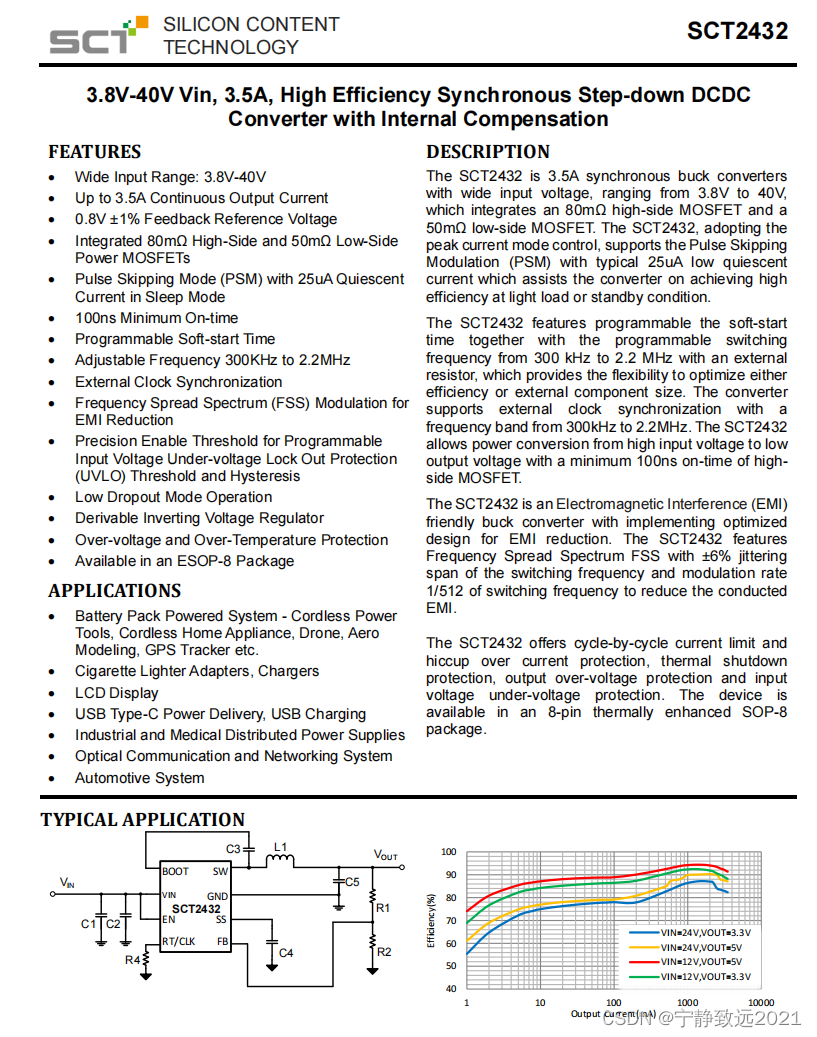

Chapter2 SCT2432QSTER 3.8V-40V 3.5A 高效同步降压DCDC PIN to PIN LMR14030

特征

• 符合汽车应用要求
• AEC-Q100 符合以下结果：

设备温度等级 1：-40°C 至 125°C环境工作温度范围

器件 HBM ESD 分类等级 H1C

器件 CDM ESD 分类等级 C3B

• 宽输入范围：3.8V-40V
• 高达 3.5A 的连续输出电流
  -0.8V ±1% 反馈参考电压
• 集成 85mΩ 高侧和 55mΩ 低侧
  功率 MOSFET  具有 25uA 静态电流的脉冲跳跃模式 (PSM)
  睡眠模式下的电流
• 100ns 最短导通时间
• 可调软启动时间
  -可调频率 300KHz 至 2.2MHz
• 外部时钟同步
  -扩频 (FSS) 调制
  降低 EMI
  -可编程的精密启用阈值
  输入电压欠压锁定保护
  (UVLO) 阈值和迟滞
  -低压差模式操作
  -可导反相稳压器
  -过压和过温保护
  -采用 ESOP-8 封装

应用
-汽车系统
-USB Type-C 供电、USB 充电
-工业和医疗分布式电源

SCT2432QSTER替代LMR14030

Chapter3 SCT2433，对标替代TPS5430-3.8V-40V输入，3.5A，低静态电流同步降压DCDC转换器

原文链接：https://blog.csdn.net/Yyq13020869682/article/details/136398268

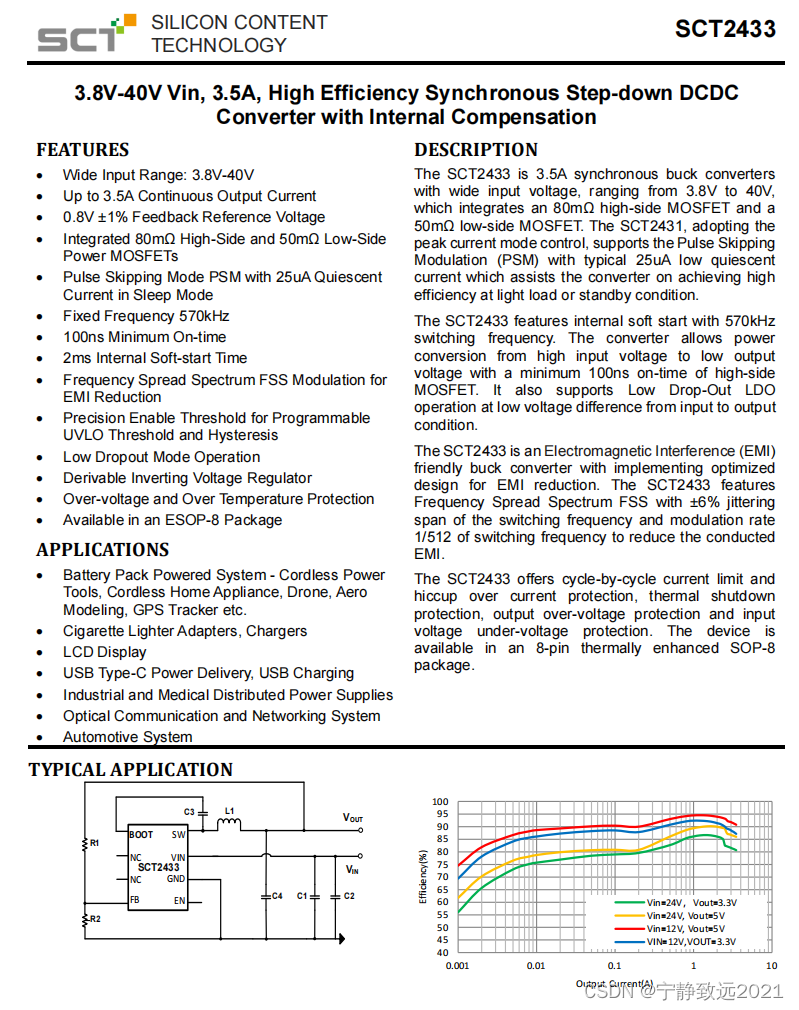

SCT2433是一款输出电流高达3.5A的高功率密度全集成同步降压DCDC转换器。其输入电压范围为3.8V到40V。SCT2433提供570KHz固定开关频率，和2ms固定软启动时间。SCT2433采用峰值电流控制模式，可实现在脉宽调制模式(PWM) 与脉冲跨周期调制模式（PSM) 间的平滑切换确保快速有效的动态响应。睡眠模式下静态电流为25μA，可满足用户轻载高效的应用需求。SCT2433上管MOSFET的最小导通时间为100ns，同时支持输入输出低压差LDO工作模式。转换器内部集成的频谱扩展技术（FSS）可有效抑制电磁干扰（EMI）。在保护设计方面，SCT2433提供峰值电流限制和过流打嗝（hiccup）保护，过热关断保护，输出过压保护以及输入欠压保护，为实际应用的安全性提供了多重保障。SCT2433提供工业通用的8个管脚的ESOP-8封装，管脚简单，为用户小型化设计提供了简洁的电源解决方案。

• 3.8V-40V 宽输入电压范围
• 连续输出电流：高达 3.5A
• 反馈参考电压: 0.8V ±1%
• 上端/下端 MOSFET Rdson: 80mΩ/50mΩ
• 轻负载下脉冲跨周期调制（PSM Mode)
• 睡眠模式下静态电流: 25uA
• 最小导通时间: 100ns
• 内置软启动时间: 2ms
• 开关频率 570KHz
• 精密的使能电压，可编程UVLO阈值和迟滞
• 支持低压差模式
• 抖频FSS抑制电磁干扰EMI
• 支持负电压降压转化设计
• 输出过压和170C过热保护
• ESOP-8 封装

应用：

电动工具，无人机，航模，GPS系统，车充，LCD显示，USB PD，USB充电， 工业医疗电源系统，光通讯网络，汽车

Chapter4 【高效降压DCDC转换器】SCT2632Q 车规 4.2V-60V Vin 3A，可兼容LMR16030、LMR14030

原文链接：https://blog.csdn.net/AUTO_15075675965/article/details/128934543

【高效降压DCDC转换器】SCT2632Q 车规 4.2V-60V Vin 3A，可兼容LMR16030、LMR14030

北京冠宇铭通 一级代理

描述：

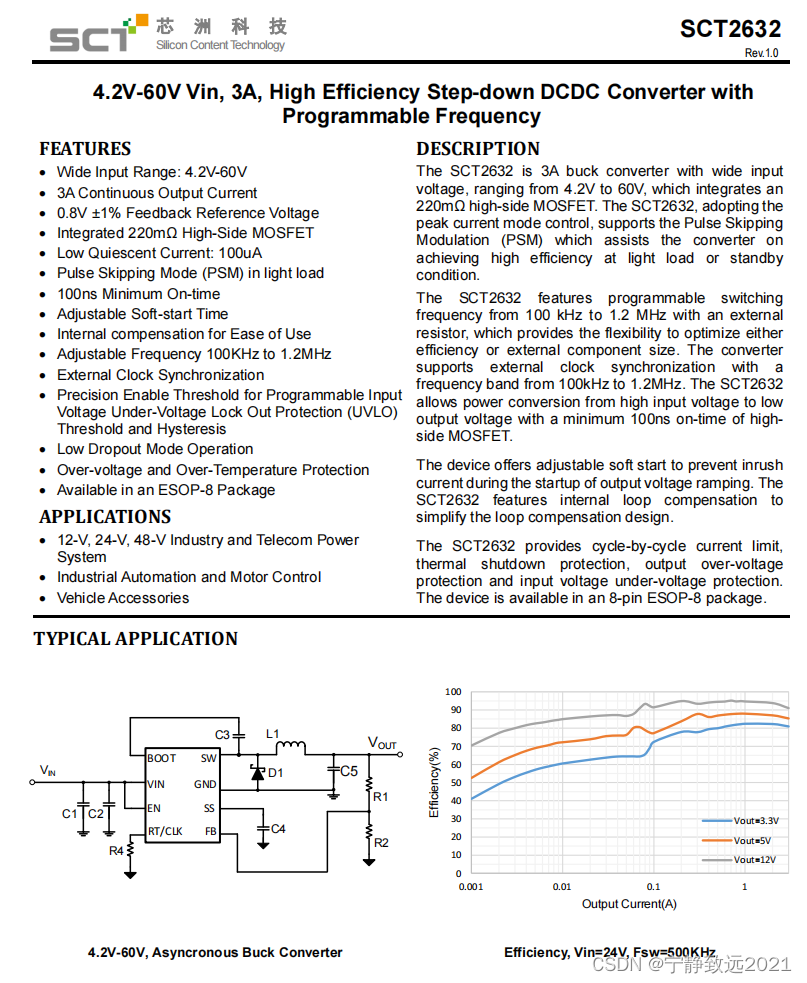

SCT2632Q是3A buck转换器，宽输入电压，从4.2V到60V，集成an220mΩ高侧MOSFET。SCT2632Q采用峰值电流模式控制，支持脉冲跳过调制(PSM)，这有助于转换器在轻负载或待机条件下实现高效率。
SCT2632Q具有从100 kHz到1.2 MHz的可编程开关频率，带有外部电阻，提供了优化效率或外部组件尺寸的灵活性。转换器支持外部时钟同步，频带从100kHz到1.2MHz。SCT2632Q允许从高输入电压到低输出电压的功率转换，高侧MOSFET的通时最小为100ns。
该设备提供可调软启动，以防止输出电压斜坡启动期间的涌流。SCT2632Q具有内部回路补偿，以简化回路补偿设计。
SCT2632Q提供逐周限流、热停机保护、输出过压保护和输入欠压保护。

特性：
-汽车应用合格

• 符合以下结果:
  设备温度等级1:—40℃~ 125℃
• 环境工作温度范围
  设备HBM ESD分级为H2级
  设备CDM ESD分类等级C3B
  -宽输入范围:4.2V-60V
  -3A连续输出电流
  -0.8V±1%反馈参考电压
  -集成220mΩ高侧MOSFET
  -低静止电流:100uA
  -轻负载下的脉冲跳过模式(PSM)
  -100ns最小准点率
  -可调节的缓启动时间
  -易于使用的内部补偿
  -可调频率100KHz至1.2MHz
  -外部时钟同步
  -可编程输入精度使能阈值
  -电压欠压锁定保护(UVLO)
  -阈值和滞后
  -低退出模式操作
  -过电压和过温保护
