AD怎么将原理图中选的元件在PCB中高亮显示

在PCB元件比较多的时候，查找元件是一个很头疼的事情，如果可以在原理图中选择元件然后再PCB中高亮显示，那么这无疑可以节省不少时间。
使用AD22打开一个PCB工程文件，切换到工程的原理图。

选中原理图中需要在PCB布局的元件，对于相邻的元件可以使用拖动选择，对于不相邻的元件可以按住shift然后点击目标元件。

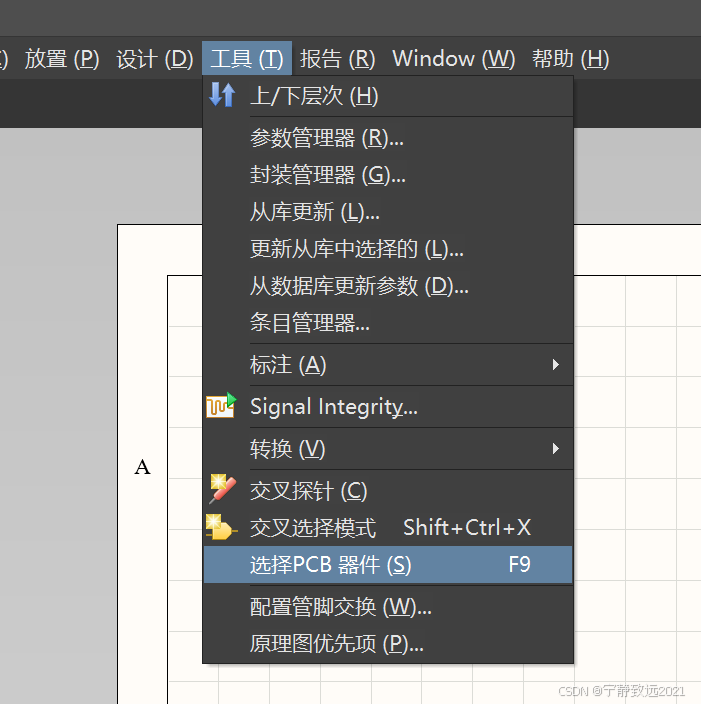

选中目标元件后，点击菜单栏的“Tools”->“Select PCB Components”，这个操作将在PCB中对原理图选中的元件进行高亮显示。

点击“Select PCB Components”后，软件会自动切换到PCB文件，同时被选中的元件会自动高亮显示出来。

可以通过PCB的“Move Slection”工具移动选择的元件。

选中的元件被整体移动，将它们移动到一个“空旷”的区域，这样会方便归类，对于模块化布局很有益处。

Chapter0 Altium Designer 18如何自定义快捷键

在使用AD18时自定义快捷键有助于我们高效完成自己的任务。

今天主要讲一下，如何设置快捷键和可以设置的快捷键

设置快捷键主要有两种方法：

1.直接在系统设置里修改

右击上方空白栏

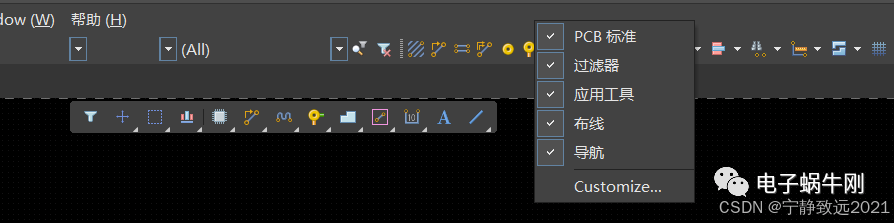

在菜单栏的任意位置右键，出现的菜单中点击Customize…

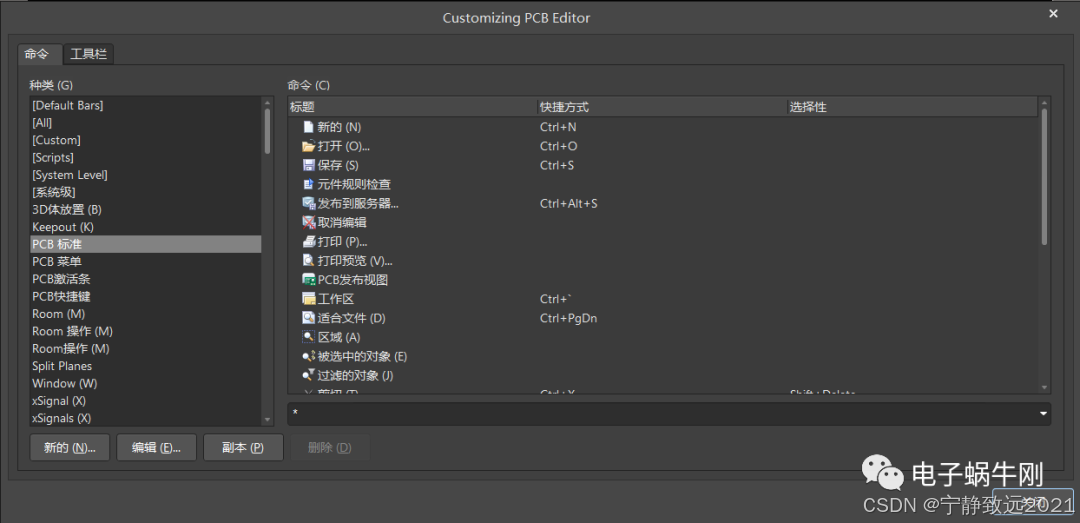

在出现的Custimizing Sch Editor对话框中可以查看AD18默认的所有快捷键组合

在对话框中选择你想要更改的快捷键，然后点击Edit…

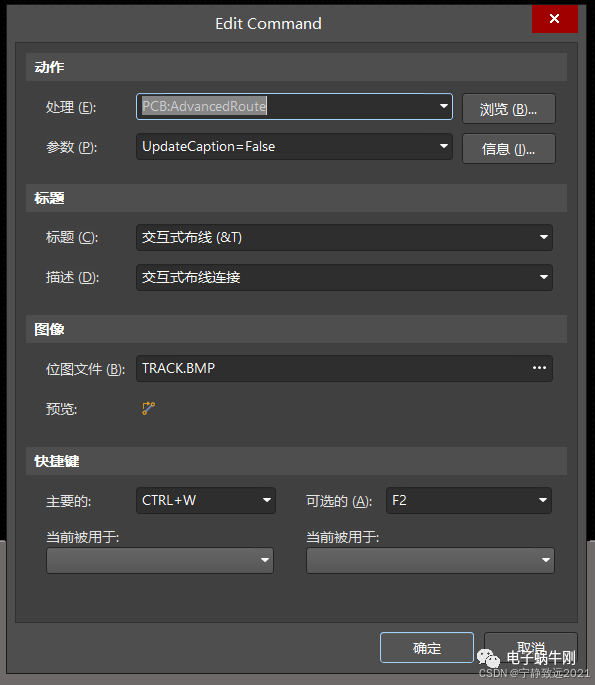

在出现的Edit Command对话框中，在shortcuts选项中将快捷键的默认值更改为想要的组合，点击OK。这样快捷键就已经更改到想要的组合，在PCB设计中就可以使用了。

2.快捷键快速修改

按住Ctrl鼠标单击要修改的图标，这里以放置导线进行举例

弹出如图所示的菜单栏，在可选的一栏设置自己的快捷键

以上是设置快捷键的两者方式，但是别急着动手哦！！！

因为系统自定义了很多操作的快捷方式，如果自己随意定义的话，快捷键之间会产生冲突。

系统定义的大部分是英文字母，所以这些不推荐大家进行自定义，一般推荐F1,F2,F3…抑或是alt+F1,alt+F2…

---

Chapter1 Altium Designer 18 速成实战 第四部分 PCB库的设计（八）集成库的创建及安装

原文链接：https://blog.csdn.net/qq_38351824/article/details/101048692

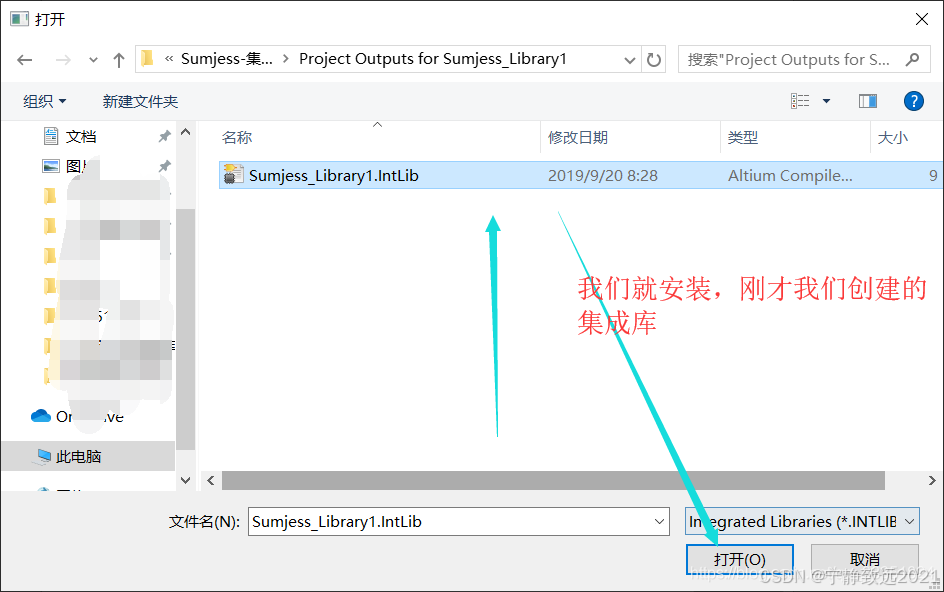

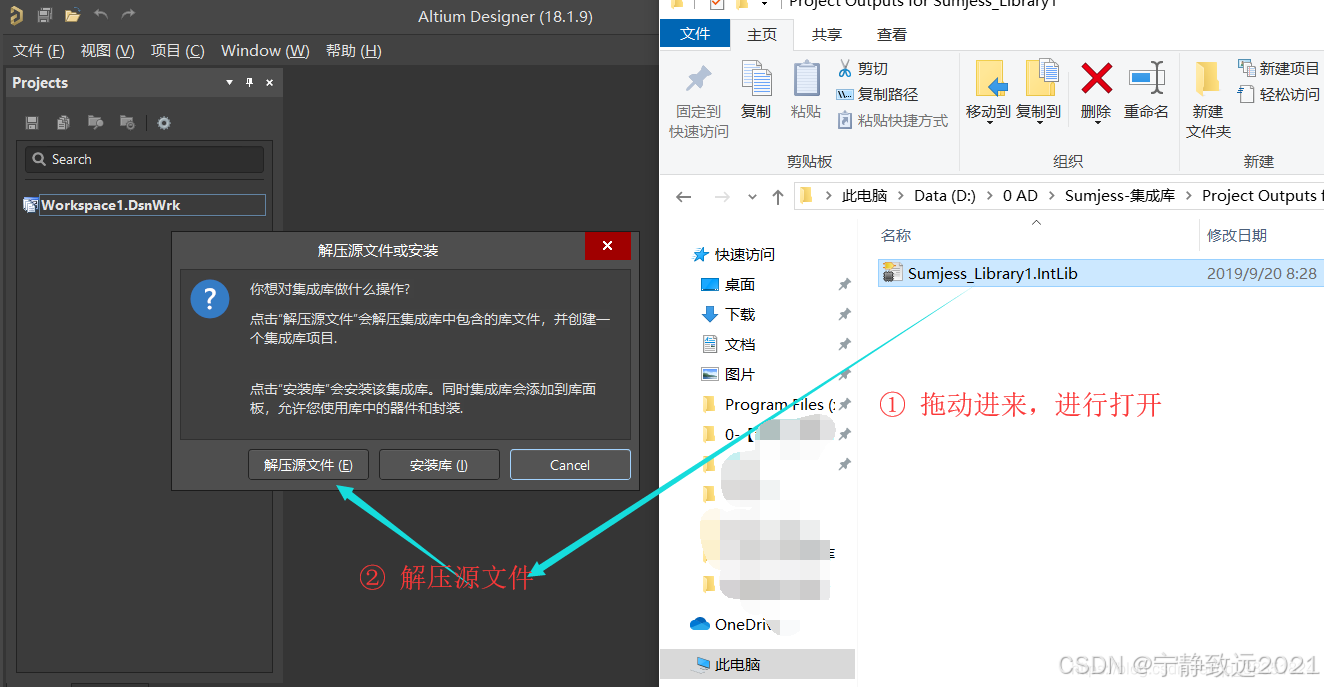

集成库是Altium公司的专利，是指把原理图库、pcb库、仿真模型集成在一起的库，比如你做好一个元器件的原理图库时可以添加相应的PCB库封装，仿真模型，在调用时非常方便实用。

一、创建集成库：

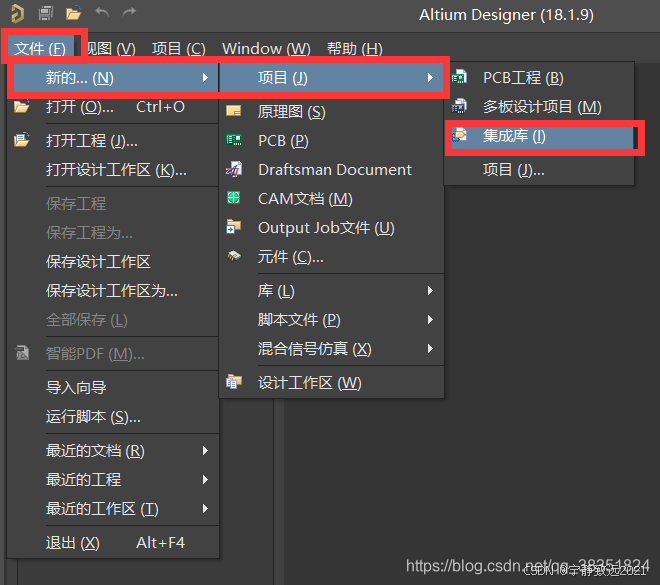

1、新建集成库：

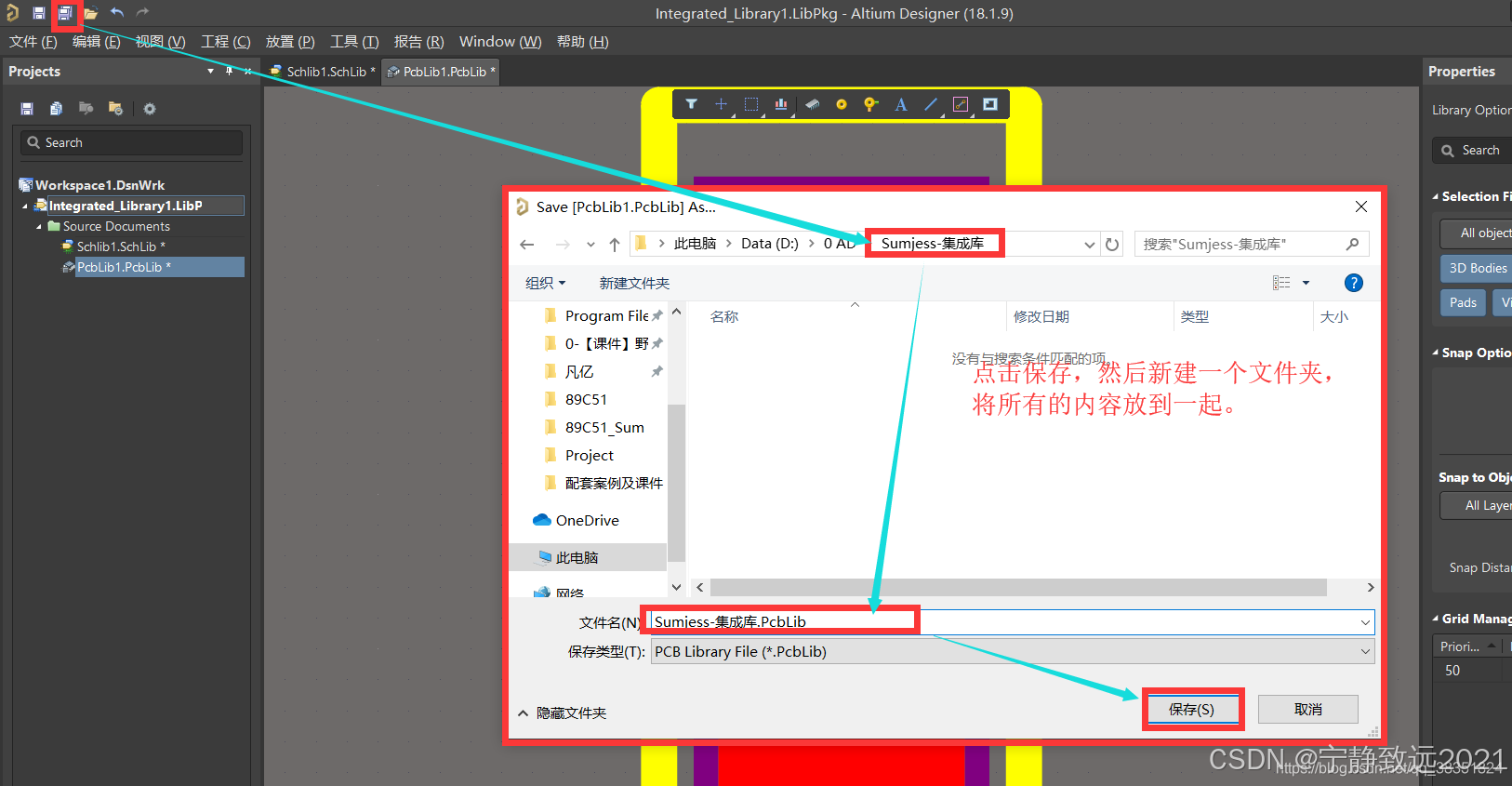

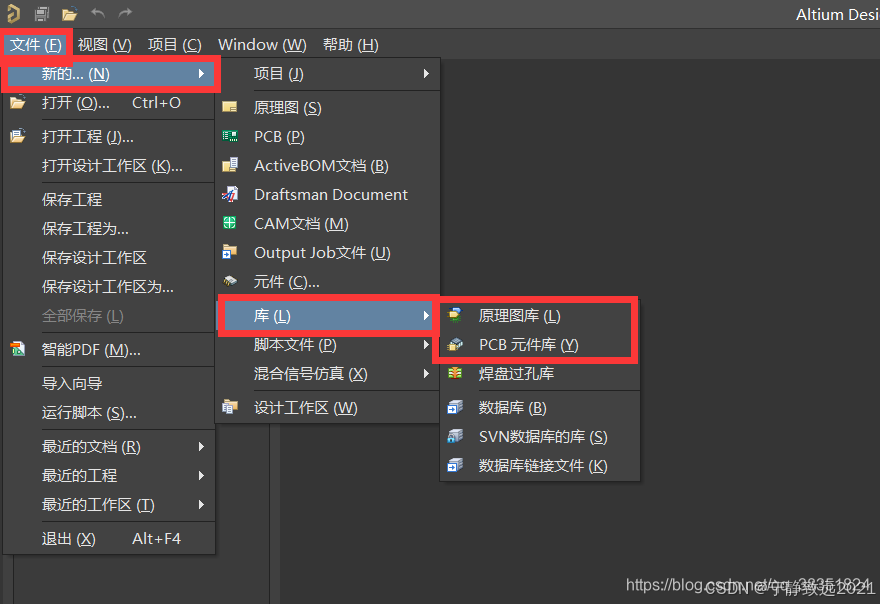

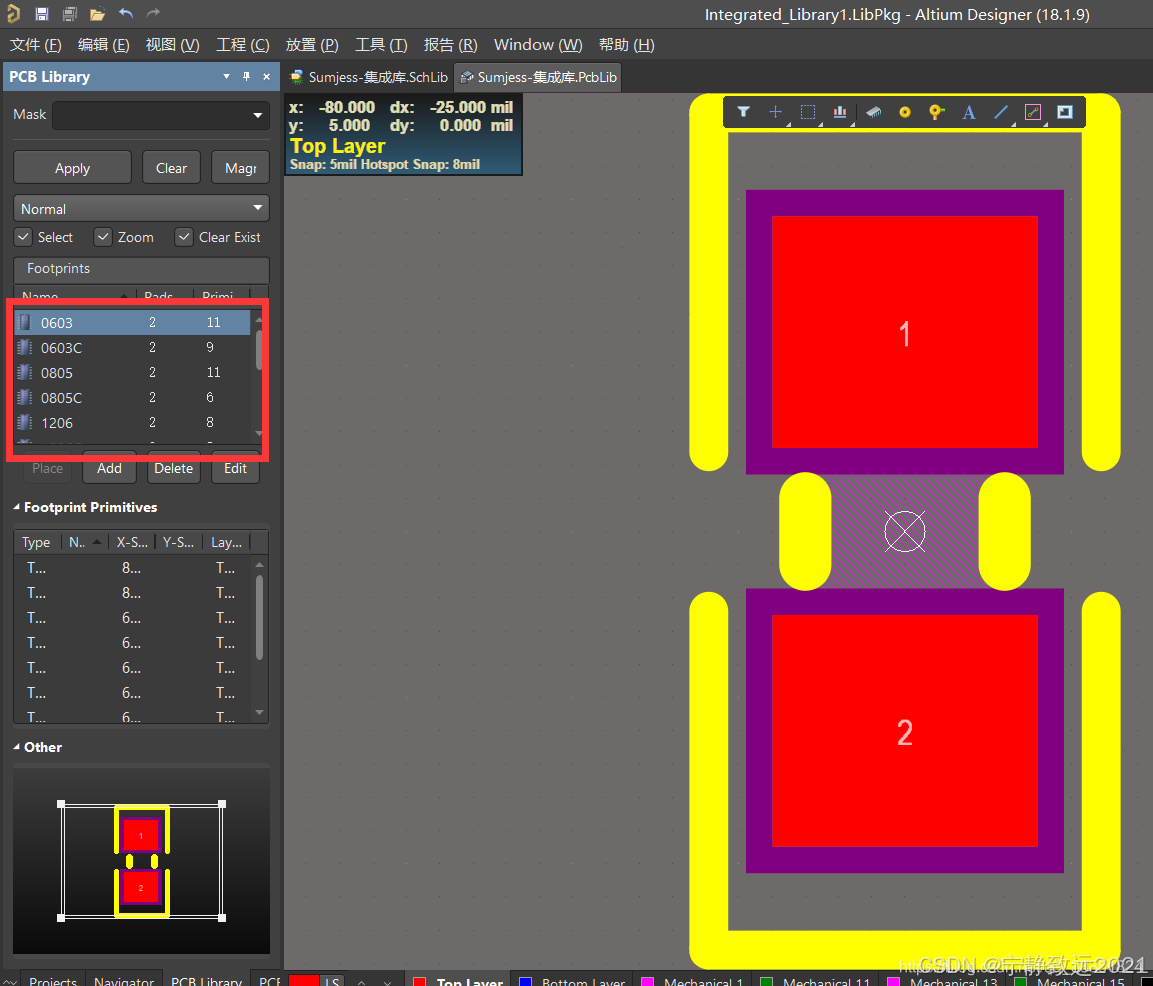

2、新建原理图库和pcb元件库：

3、我们随意绘制几个元件：

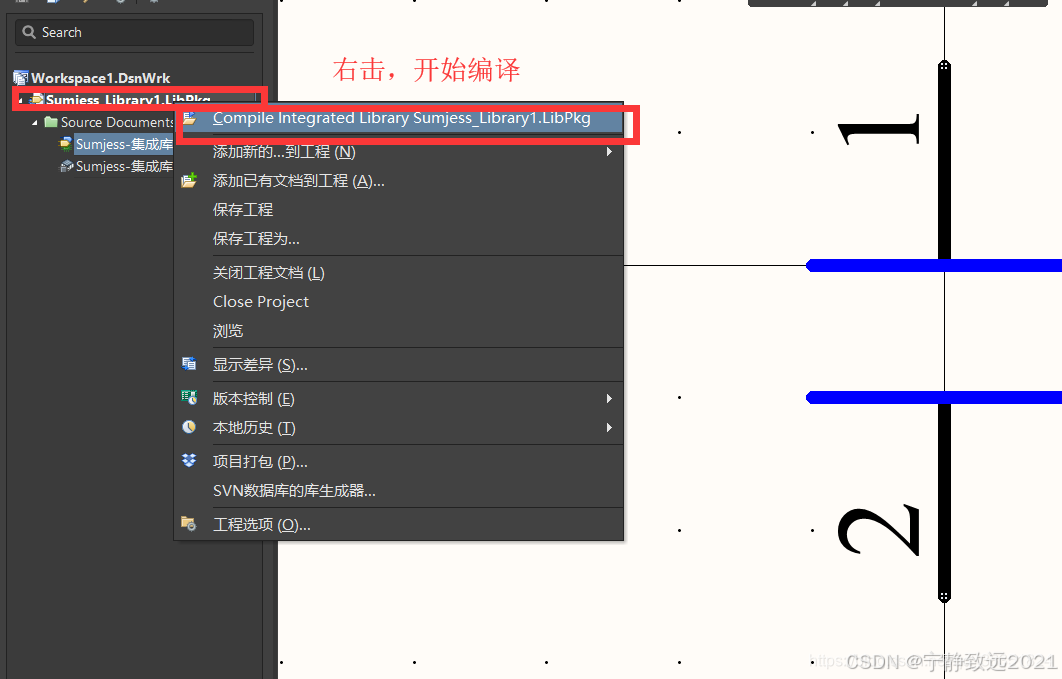

4、开始编译：

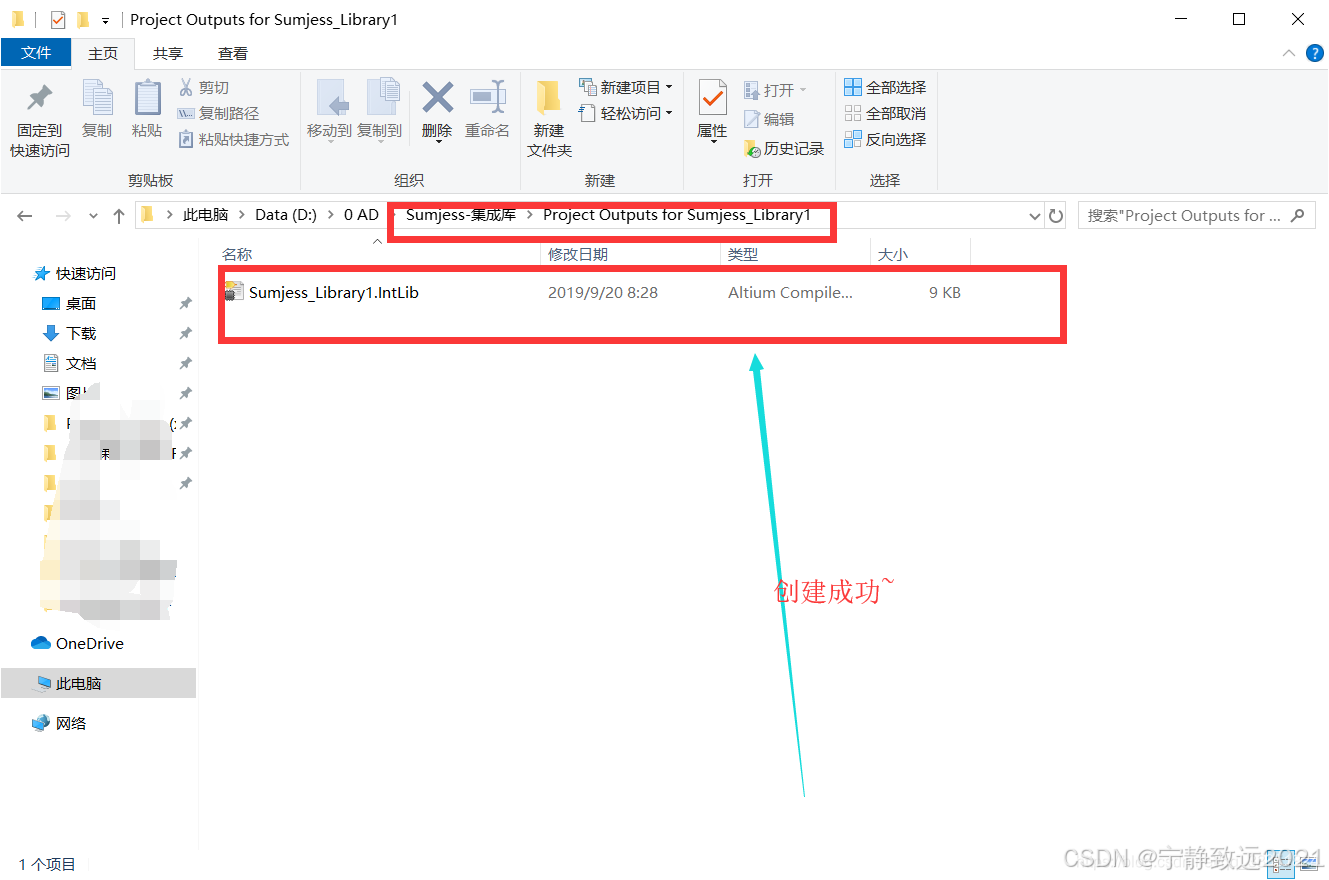

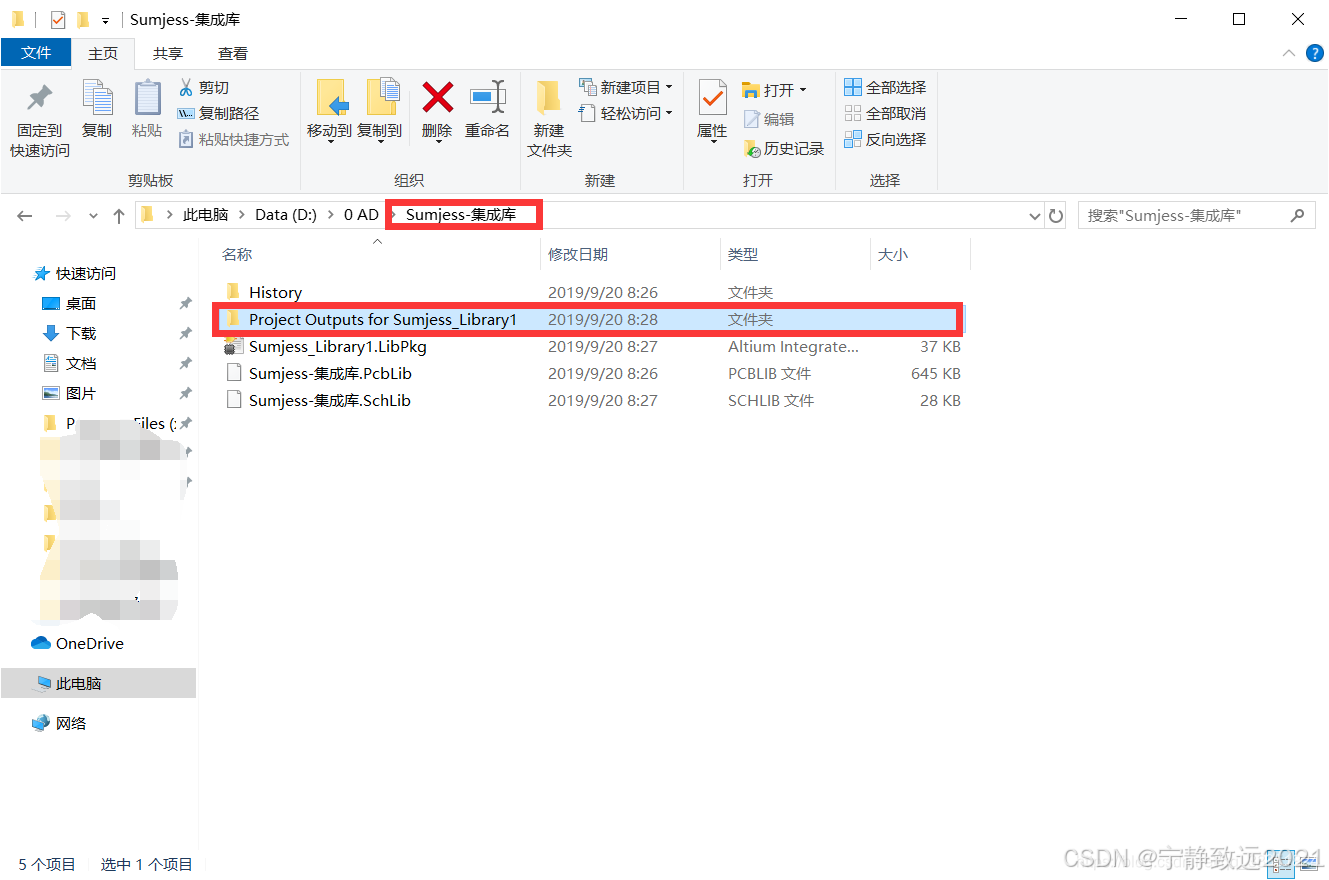

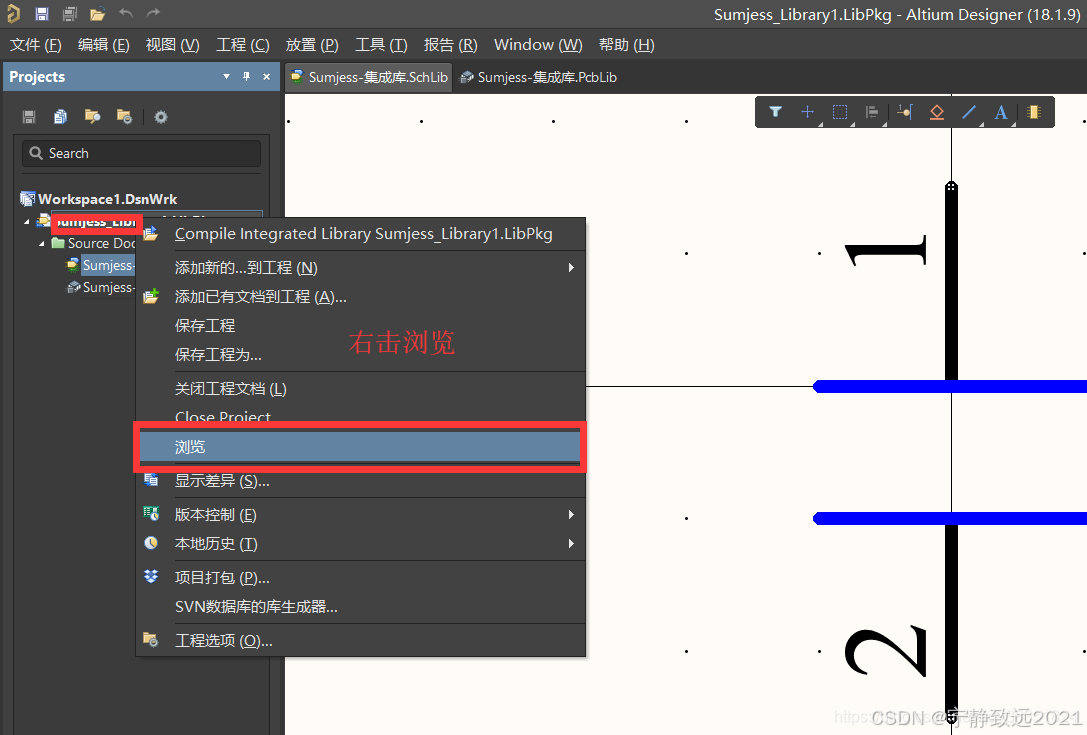

5、打开文件夹：

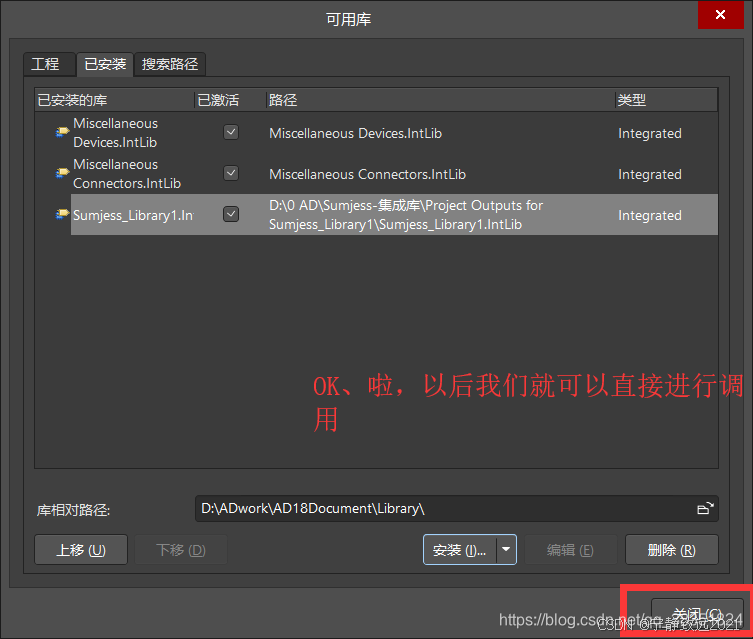

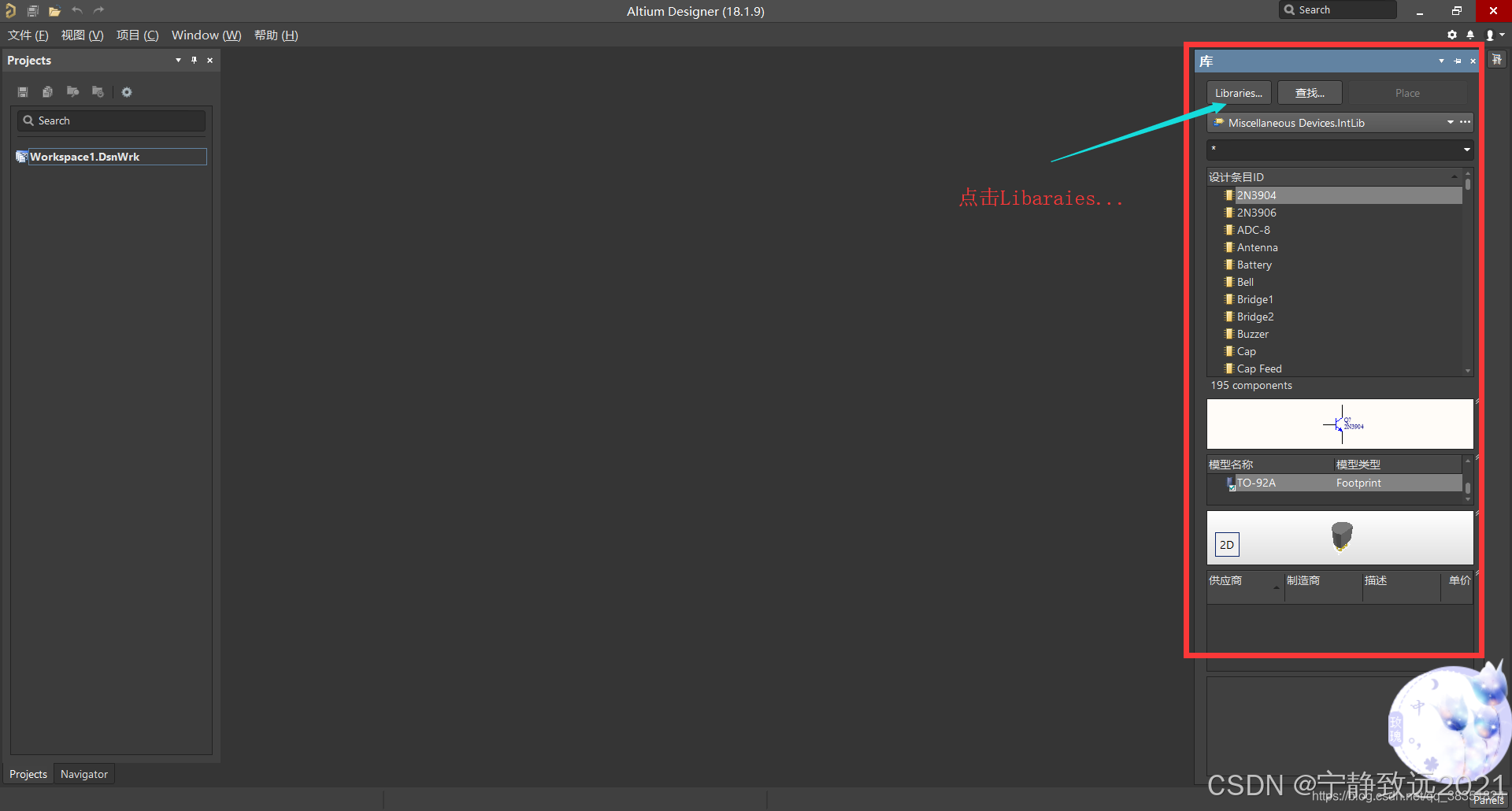

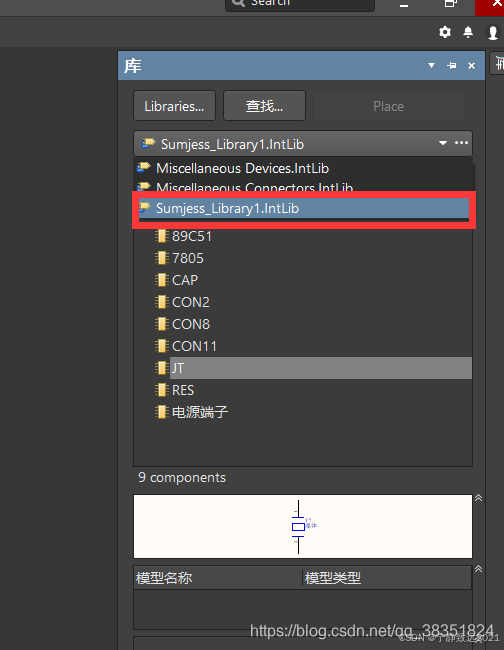

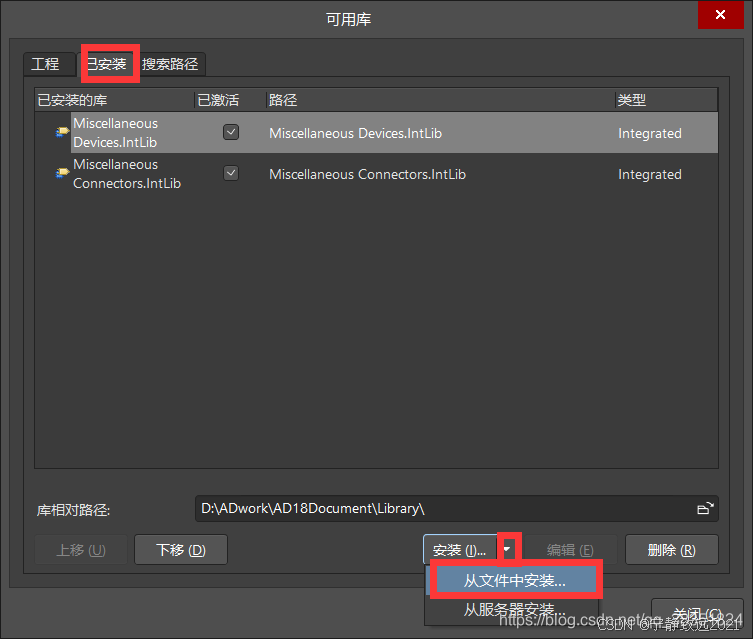

二、集成库的安装：

三、集成库的修改：

然后就可以进行修改—>保存—>编译—>OK

Chapter2 手把手教你如何将立创eda工程迁移到AD（内含原理图/PCB/封装库/3D库）

原文链接：https://blog.csdn.net/weixin_56121234/article/details/133916341

前言

很多用过立创EDA的小伙伴都会被他们里面自带的库深深吸引着，同时操作也十分方便。本文将交给大家如何迁移一个已经在立创画好的工程完完全全的“拷贝”到AD。

一、准备工具

1.立创EDA（专业版）

一定要专业版，专业版比标准版功能多了不少，并且专业版跟标准版的工程不互通！
2.Altium Designer
3.SOLIDWORKS

注意：Altium Designer和SOLIDWORKS 最好是同版本的。即Altium Designer19对应SOLIDWORKS 2019或SOLIDWORKS <2019的版本。
AD的版本一定要比SW的版本高，否则AD会出现无法导入3D模型的情况。

二、使用步骤

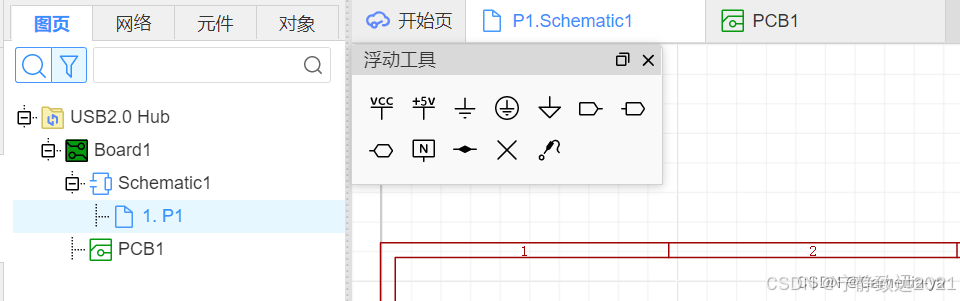

1.从立创导出原理图和PCB

首先打开我们已经画好的工程

点进我们画的PCB，导出Altium Designer

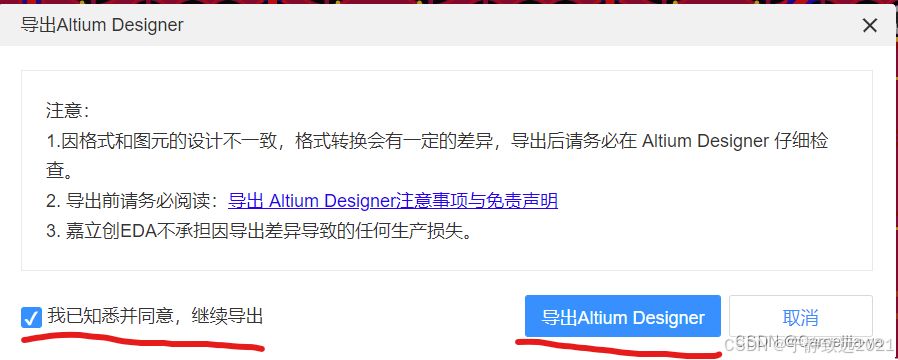

同意，导出

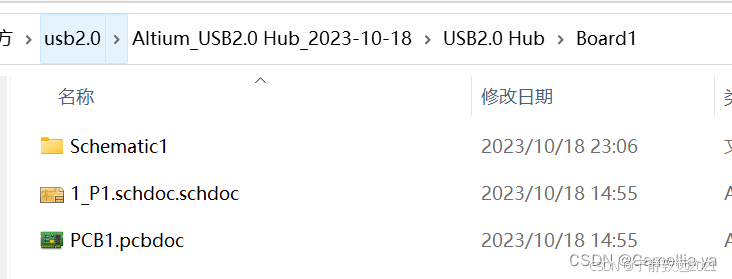

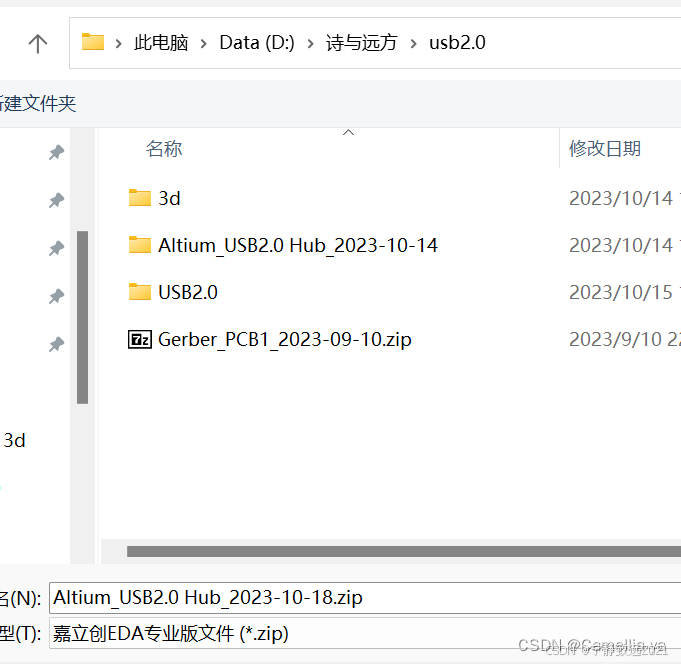

注意导出的路径，然后你会得到一个压缩包，里面放着不关联的原理图和PCB，即他们两个是分开的存在

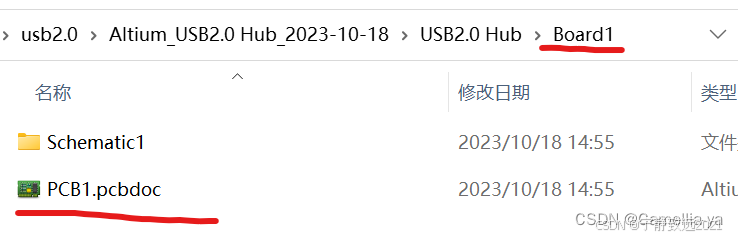

解压之后你会看到这里，这里就是你的PCB

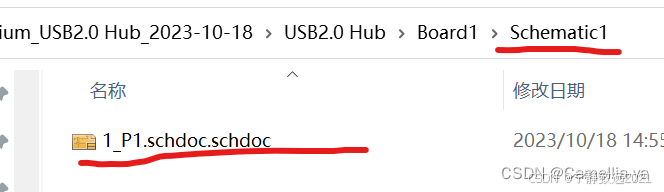

点进Schematic1，里面是原理图

根据个人习惯你可以把原理图跟PCB放进同一个位置，现在是分开的
like this：

这个步骤可做可不做（随你=.=

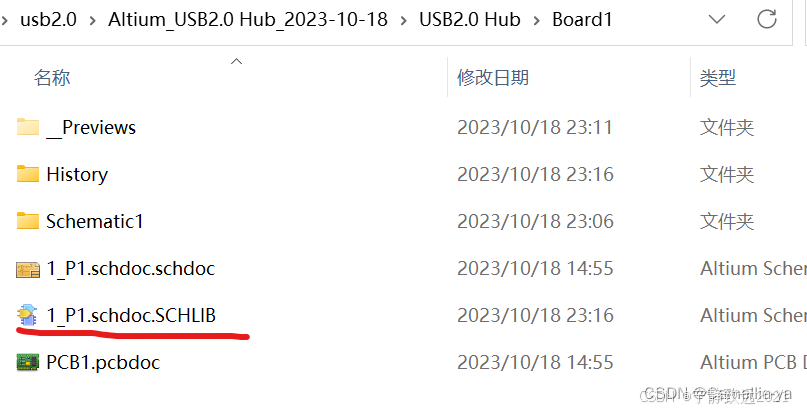

2.生成原理图库和PCB库

2.1 生成原理图库

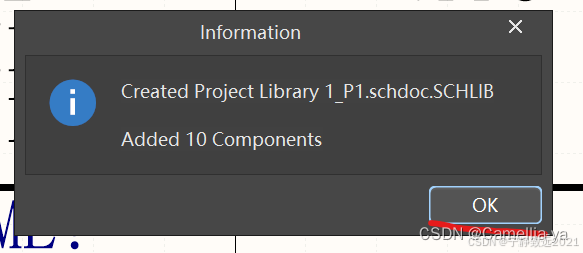

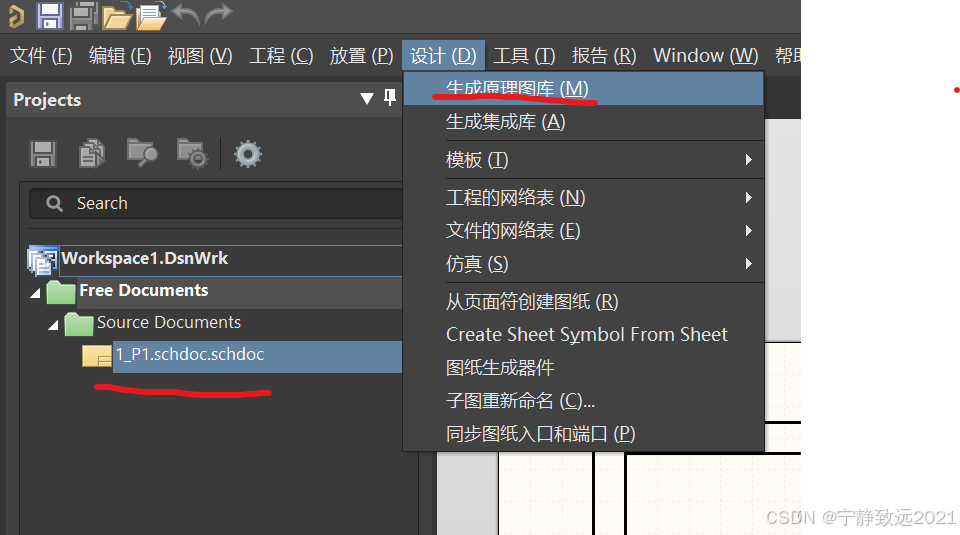

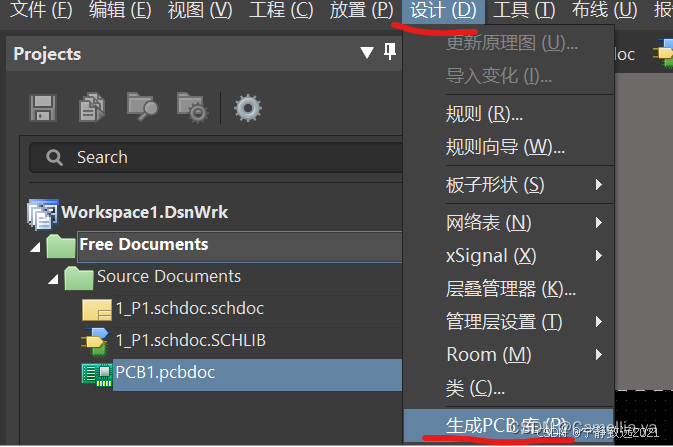

打开我们的原理图，点击生成原理图库

ok

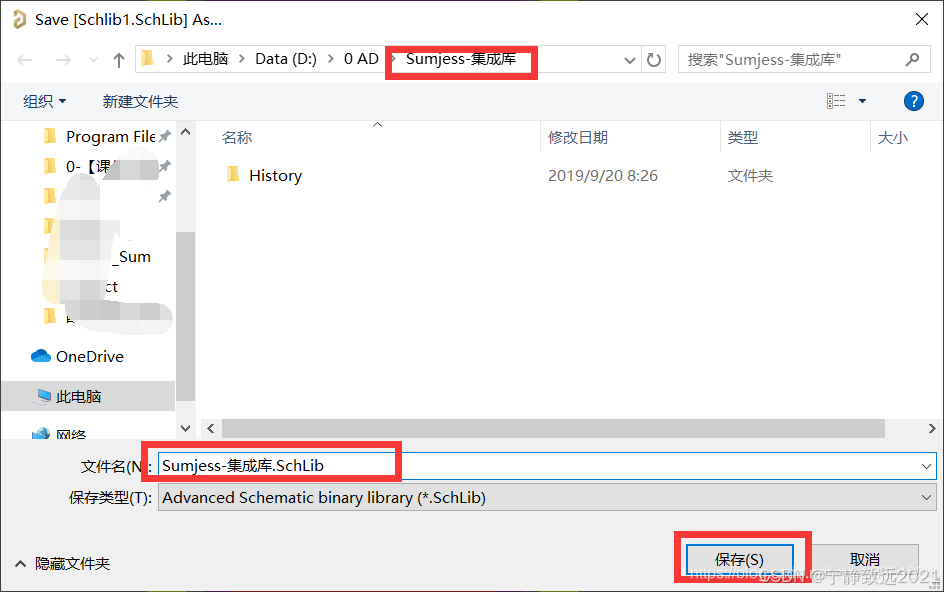

保存一下，路径选好（我比较喜欢把他们放一起）

原理图库就完成了

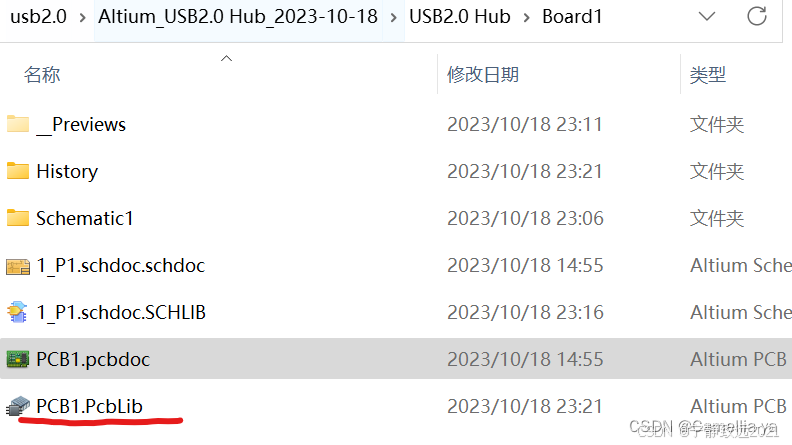

2.2 生成PCB库
步骤跟生成原理图库套路一样，不说废话，直接上图

PCB库也完成了

3.导出3D库

重头戏来了，多少小伙伴用立创就是冲着他的3D库来的

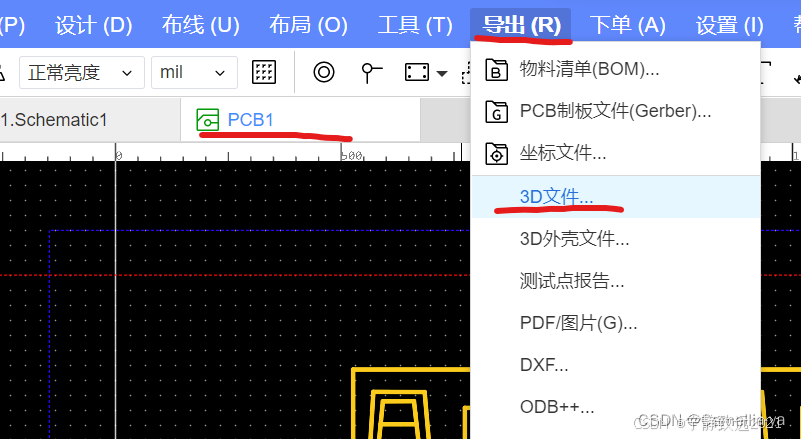

继续打开我们的立创EDA，导出3D文件

选择 STEP文件，同时也要注意路径

导出之后你就会得到这样一个东东

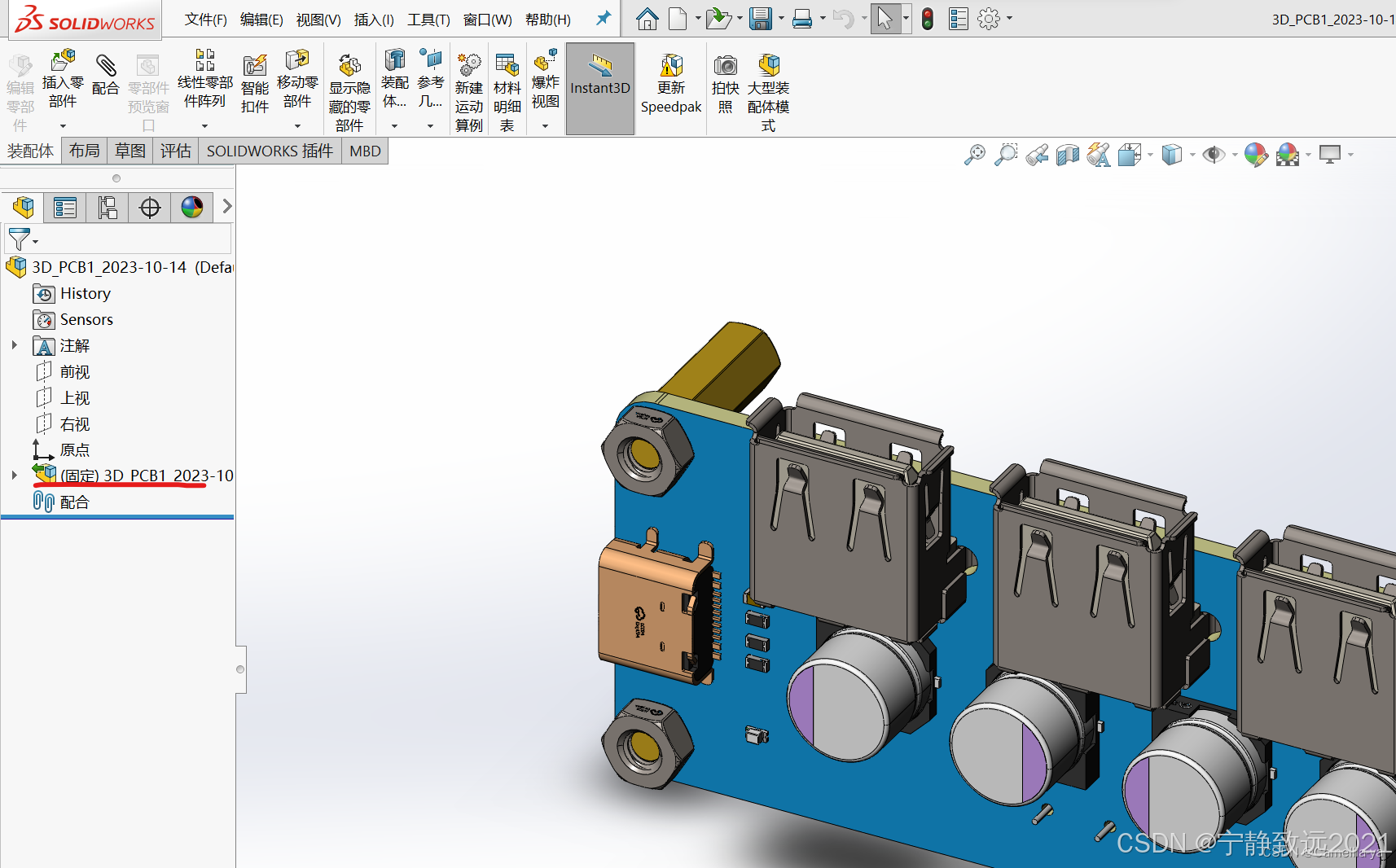

用我们的SOLIDWORKS 打开这个.step文件，你会看到整个板子的模型

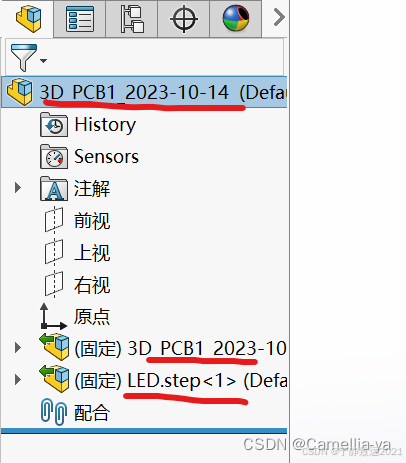

此时此刻是一整块的PCB，但我们更想要各个单独的3D封装，于是如下图：

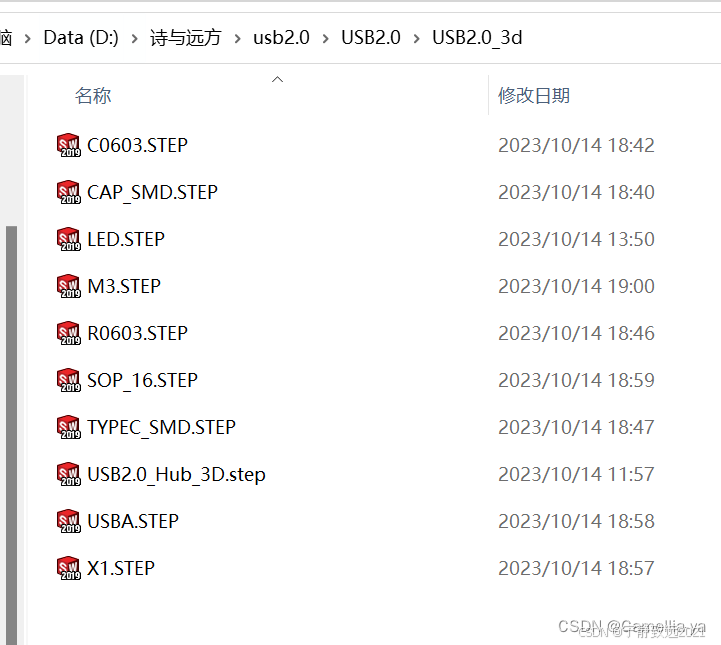

点开显示整个板子的文件夹，里面有很多个小的文件，这里以LED为例（注：LED是你之前给元器件的位号）

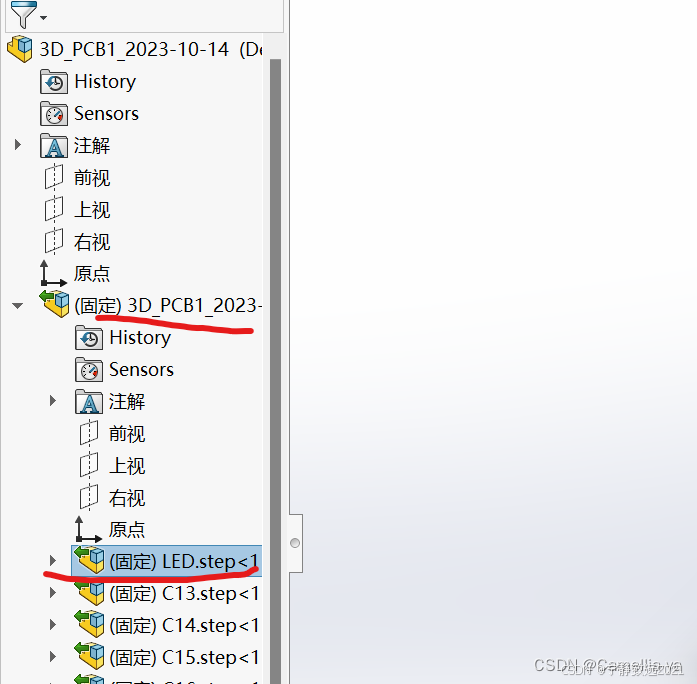

点住LED.step，拖上去，跟整个板子的文件处于同级状态，如图：

接下来到保存了（还是以LED为例

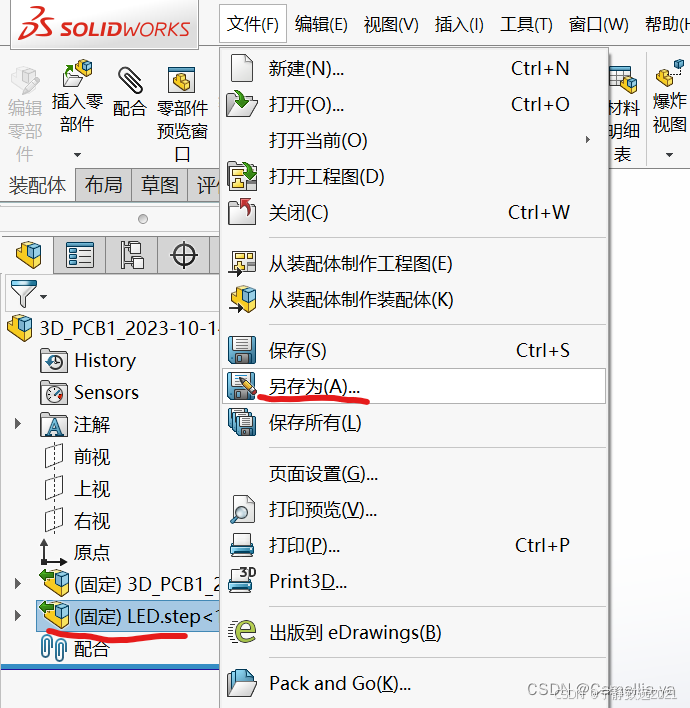

选中LED.step，另存为

重命名一下，方便后面跟PCB库关联

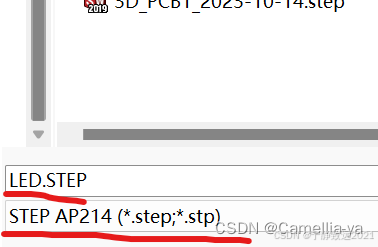

文件类型一定要选STEP AP214（因为这个格式导出的3D模型才会显示颜色)
AP203格式是没有颜色的

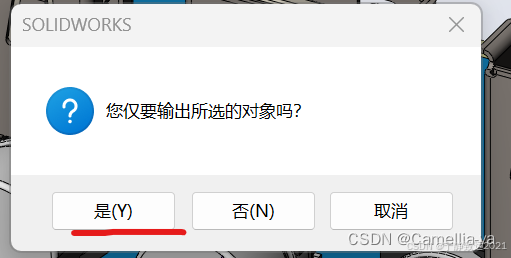

点击是，因为我们现在是要把他们每个单独的分类好，我们刚刚选中哪个文件就会只输出哪个文件（刚刚选中的是LED.step所以导出的也只有LED的模型）

把全部的元器件都统一放一起（个人习惯，怎么方便怎么来

到这一步我们的3D封装库也全部导出了，接下来就是把他们都关联起来

4.将3D模型导入到PCB库

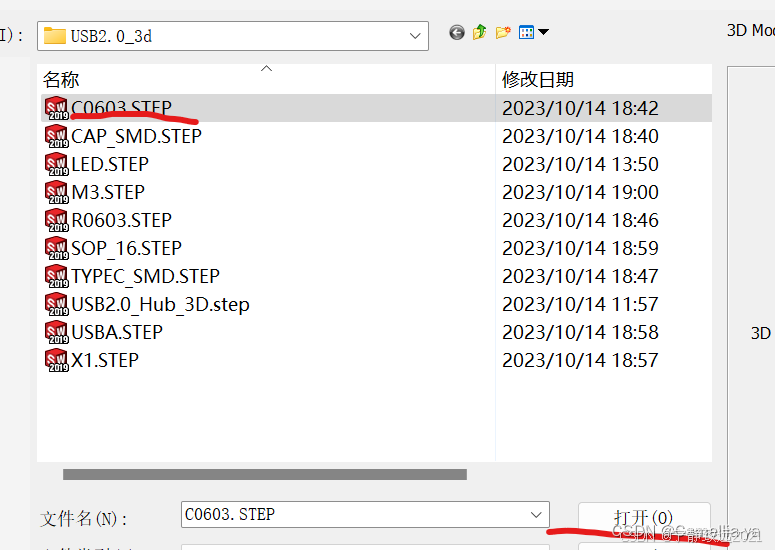

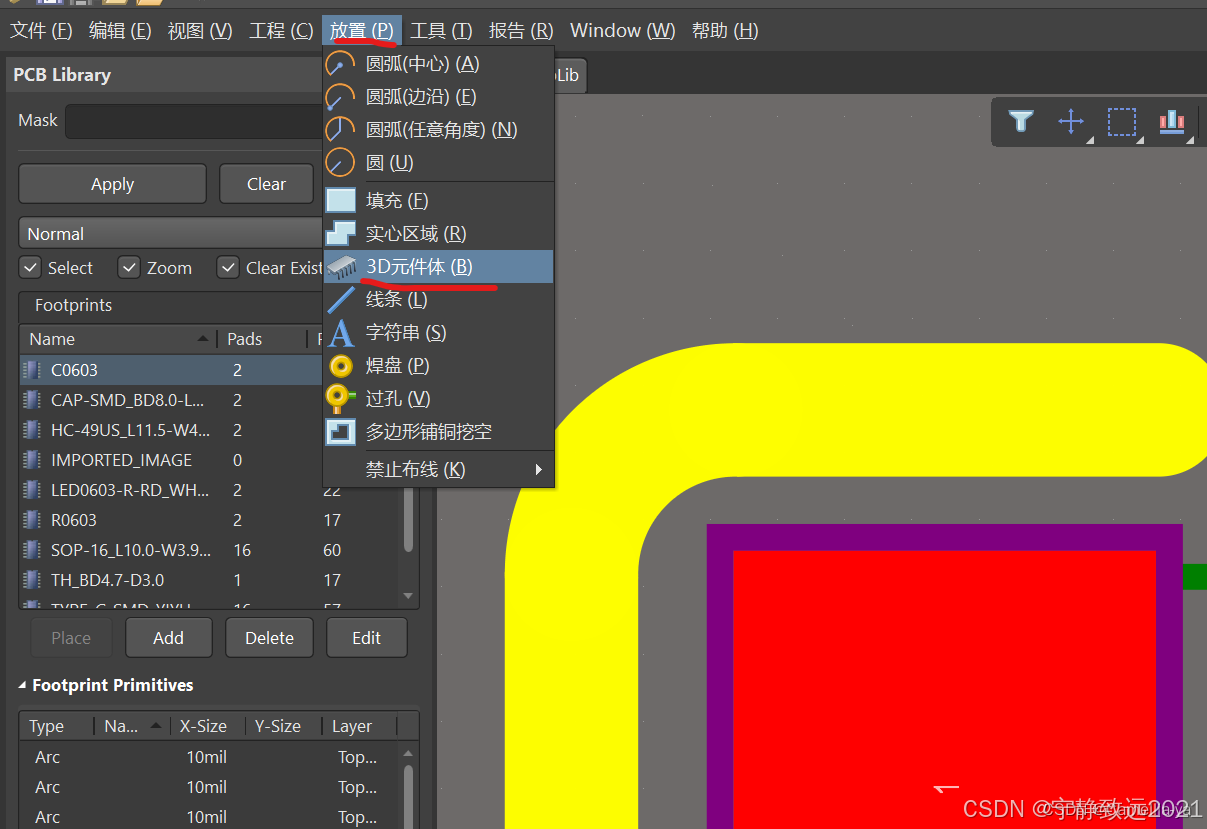

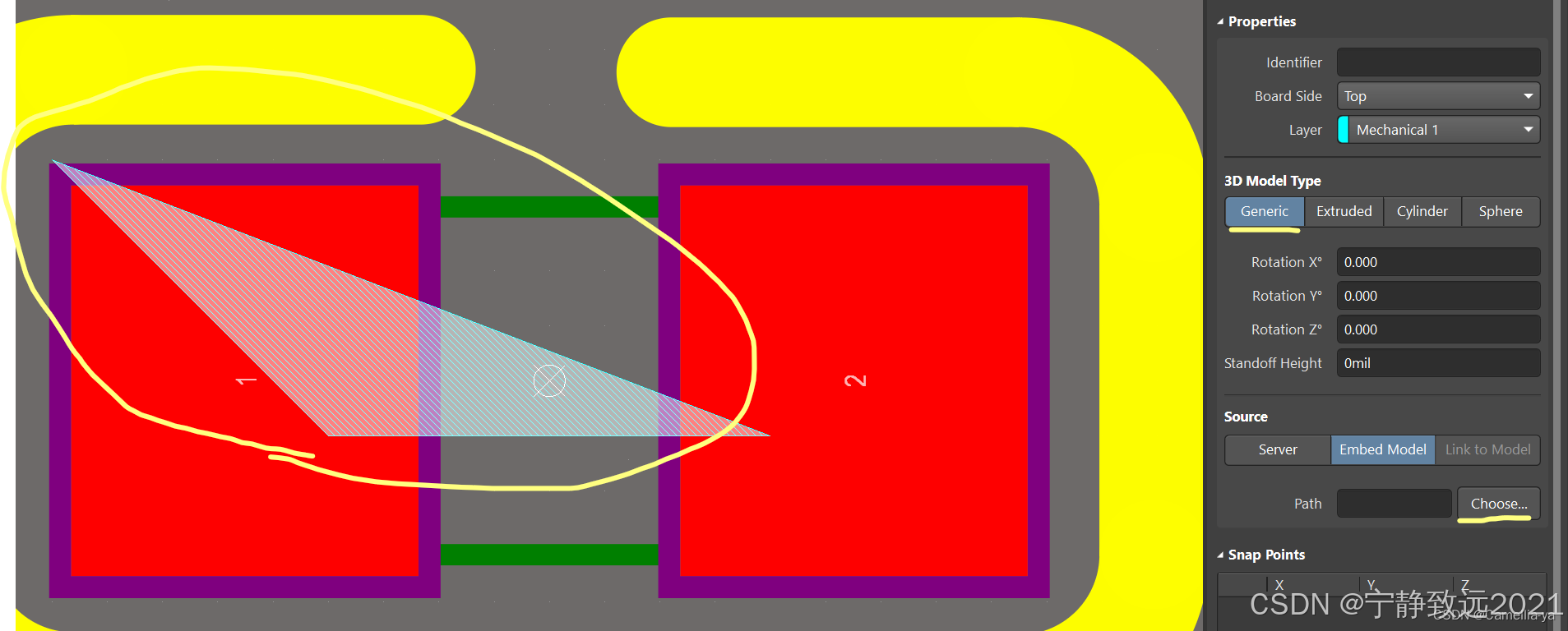

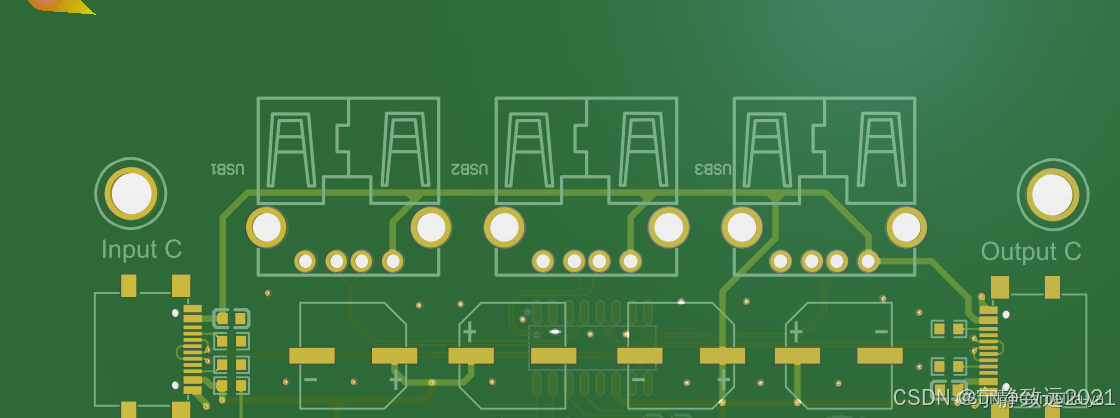

打开PCB库，放置3d，随便画一个区域

这块区域就是我随便画的
选择路径

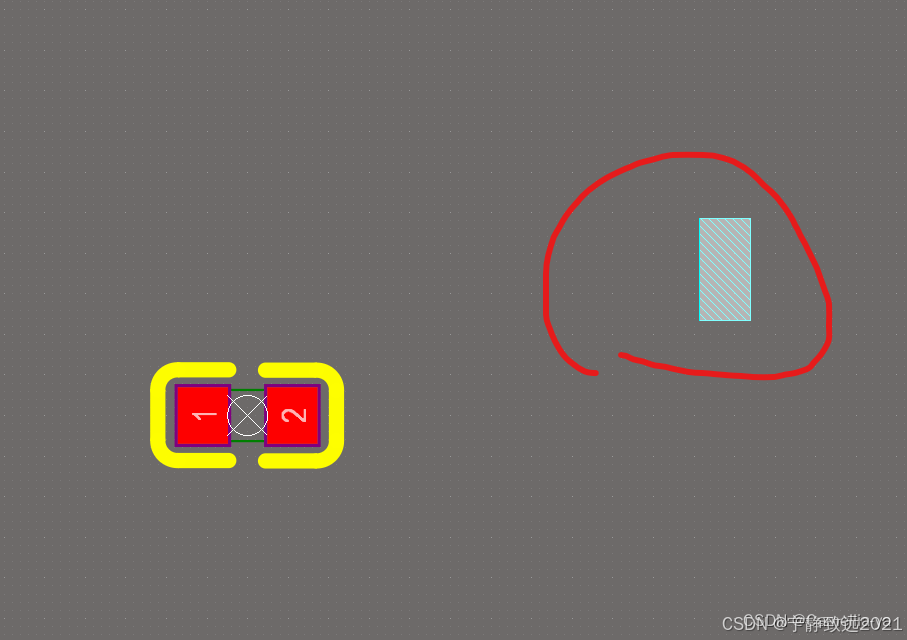

此时此刻你之前画的区域会不见了，不要着急，真正的模型会飞到一些小角落里

然后我们需要对它进行调整角度，高度等
调角度就自行按空格，鼠标对齐

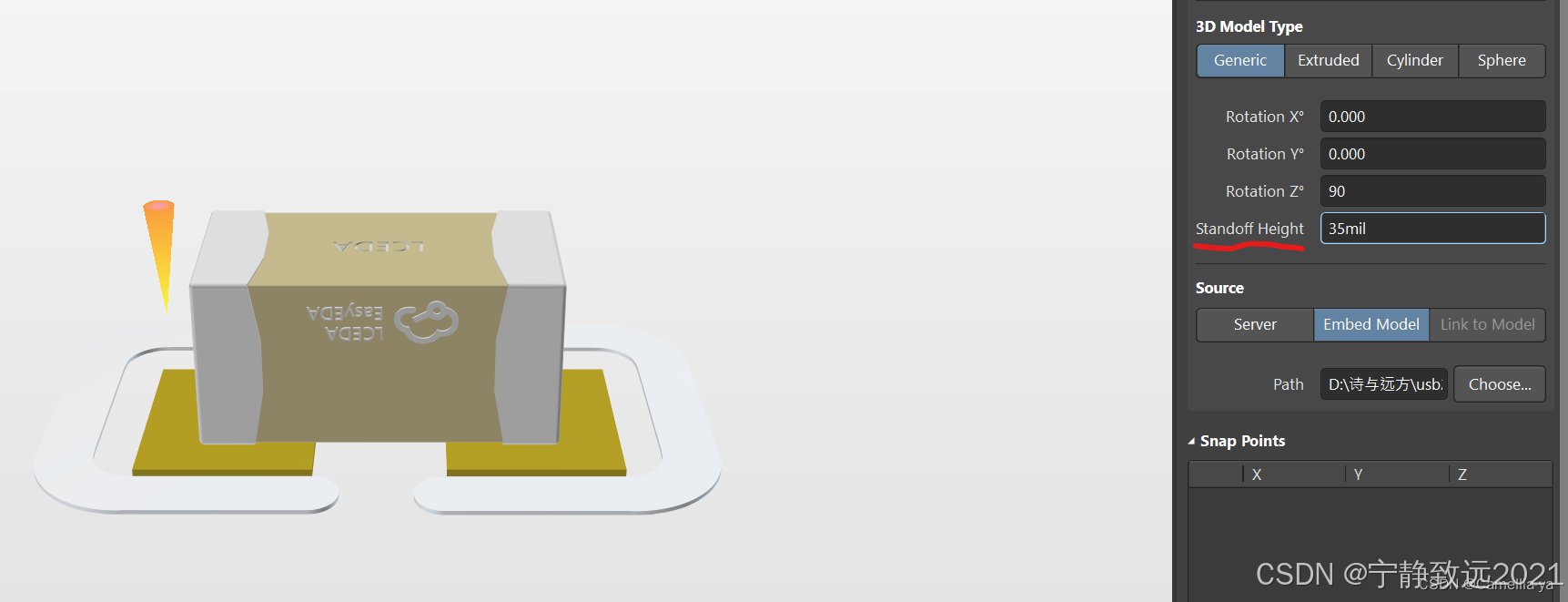

调整高度如下图：

然后保存一下就好了，以此类推。

5.把原理图和PCB关联起来

用过AD的小伙伴都知道，直接在AD上面画图是可以互相交互的，但因为我们现在是从立创导出的，所以不具备交互的功能，以下步骤将实现交互的特点：

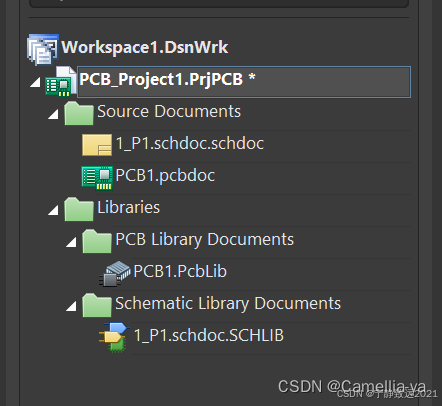

首先，新建一个工程

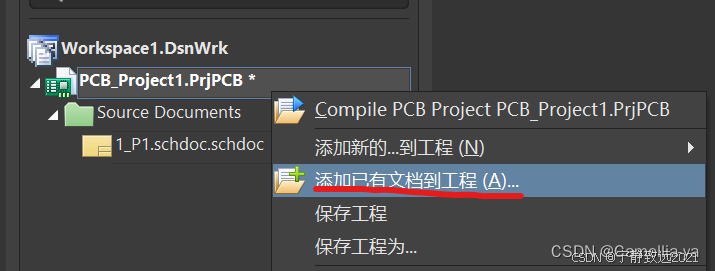

添加我们刚刚导出的原理图和PCB以及封装库

然后保存一下工程，注意路径

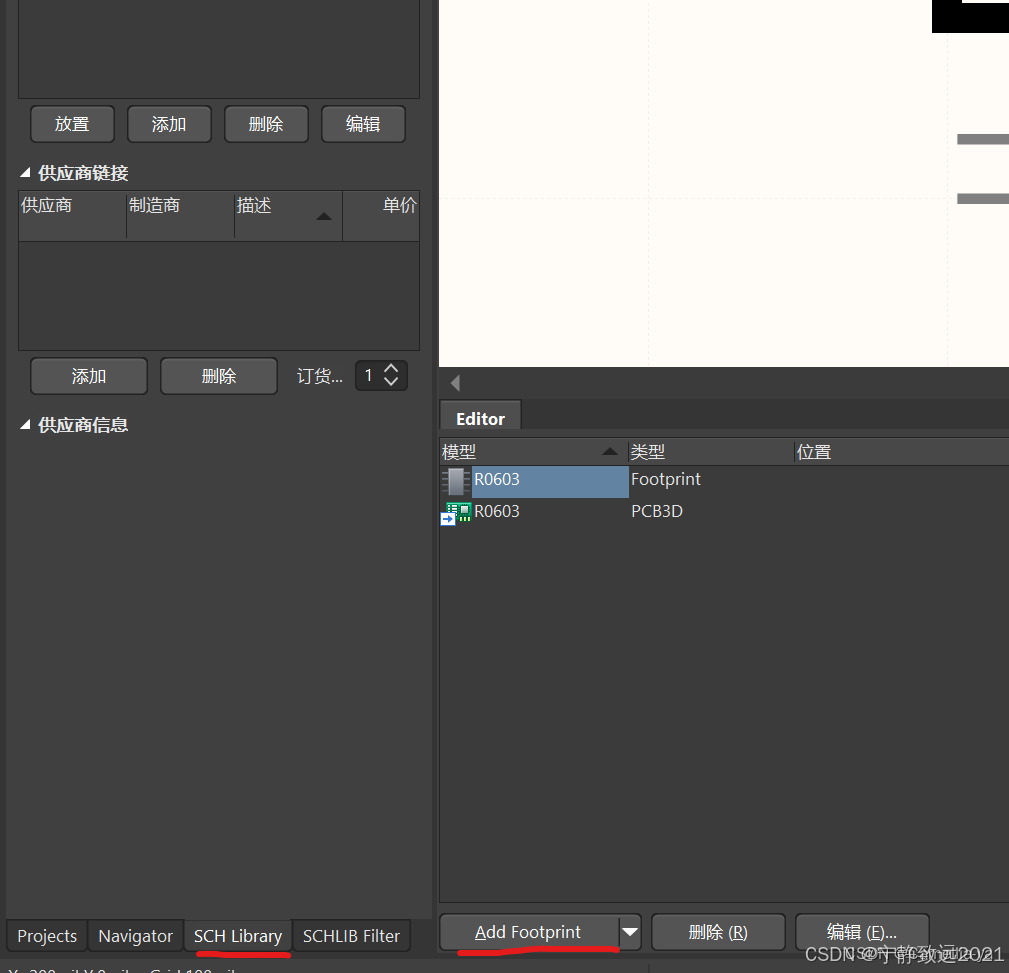

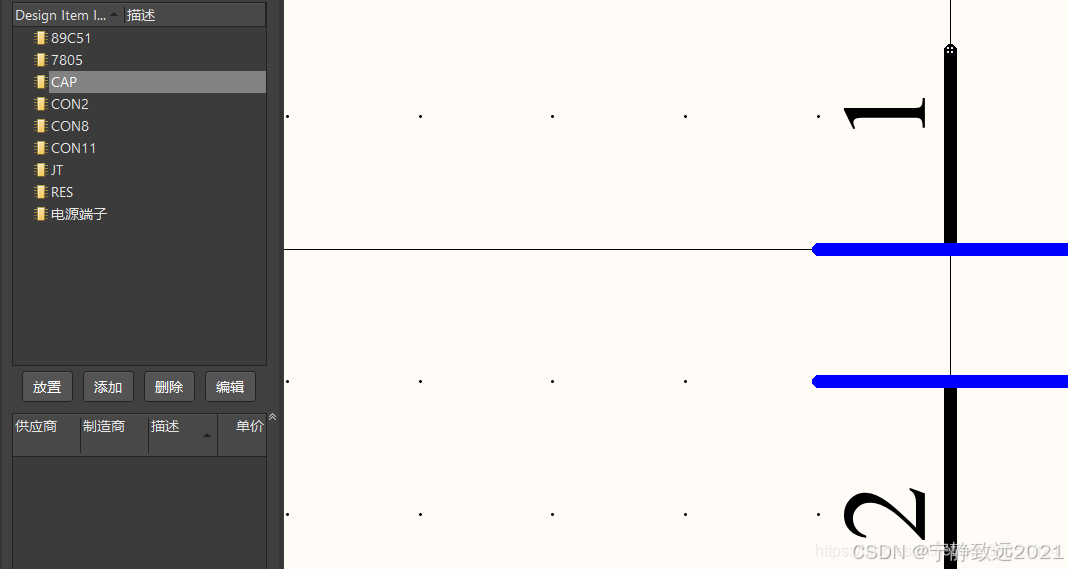

给我们的原理图库绑定一下封装

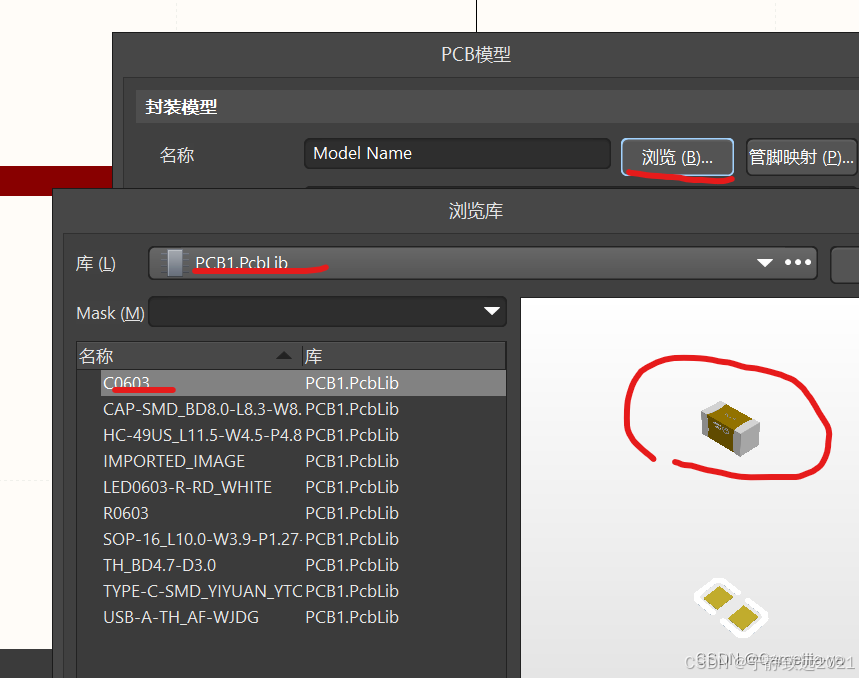

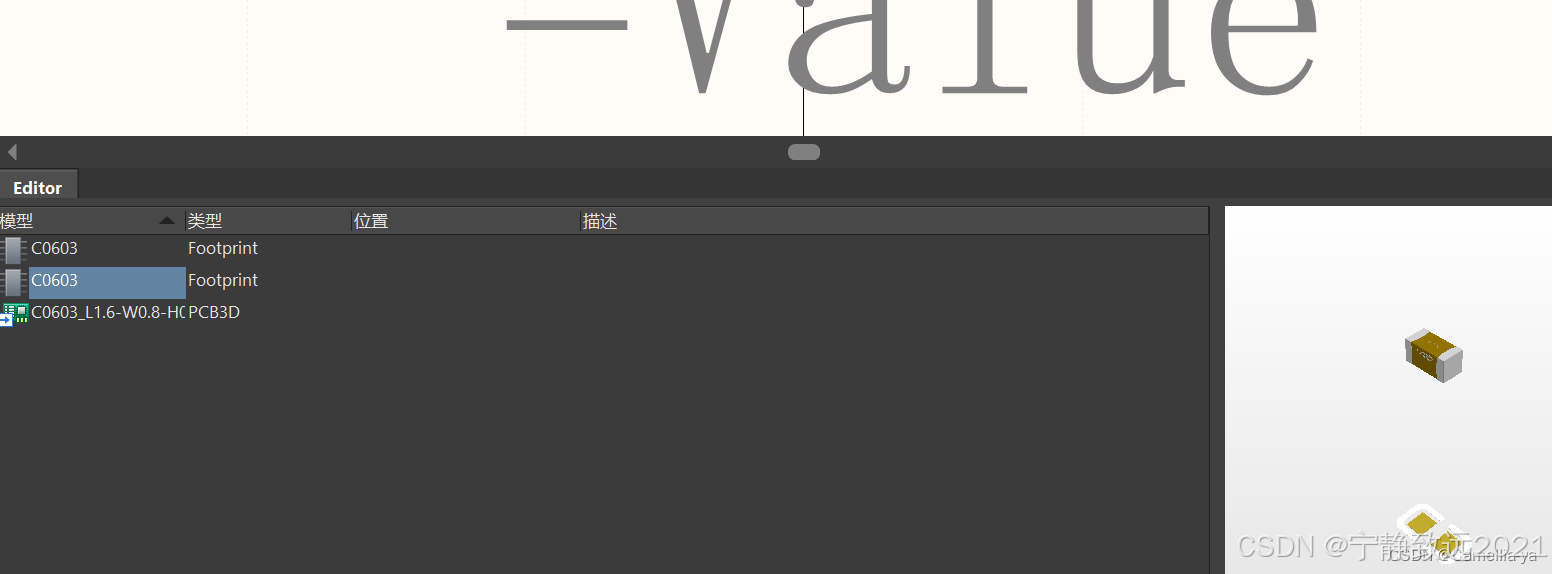

选择我们刚刚已经绑定好3D模型的PCB封装库

绑定成功后点击可以看到3d

此时此刻虽然我们看到原理图跟PCB之间按T-C可以实现交互，但是PCB显示3D视窗时，我们的模型并没有显示出来

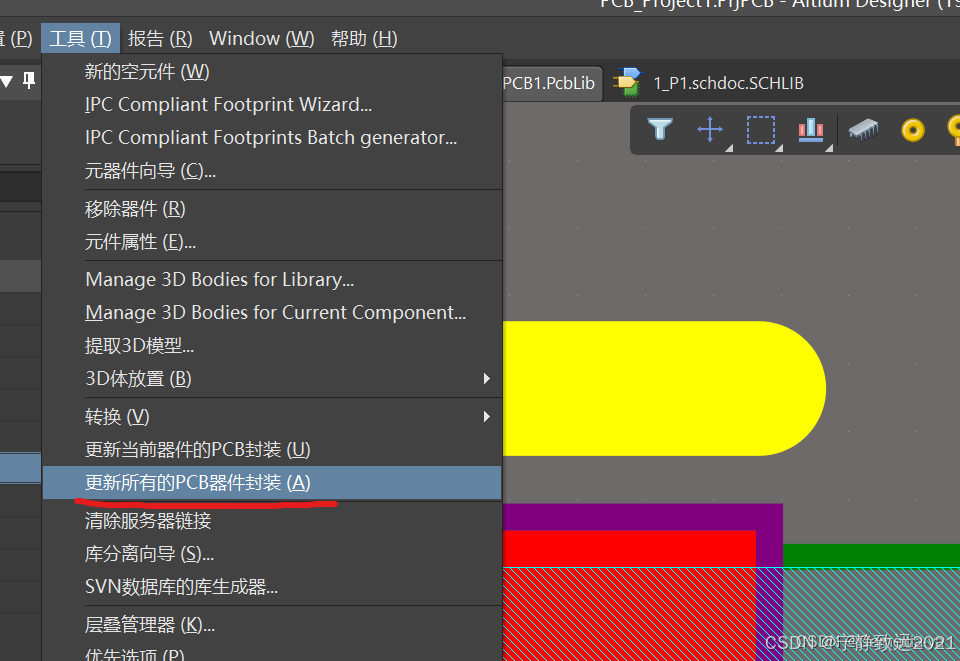

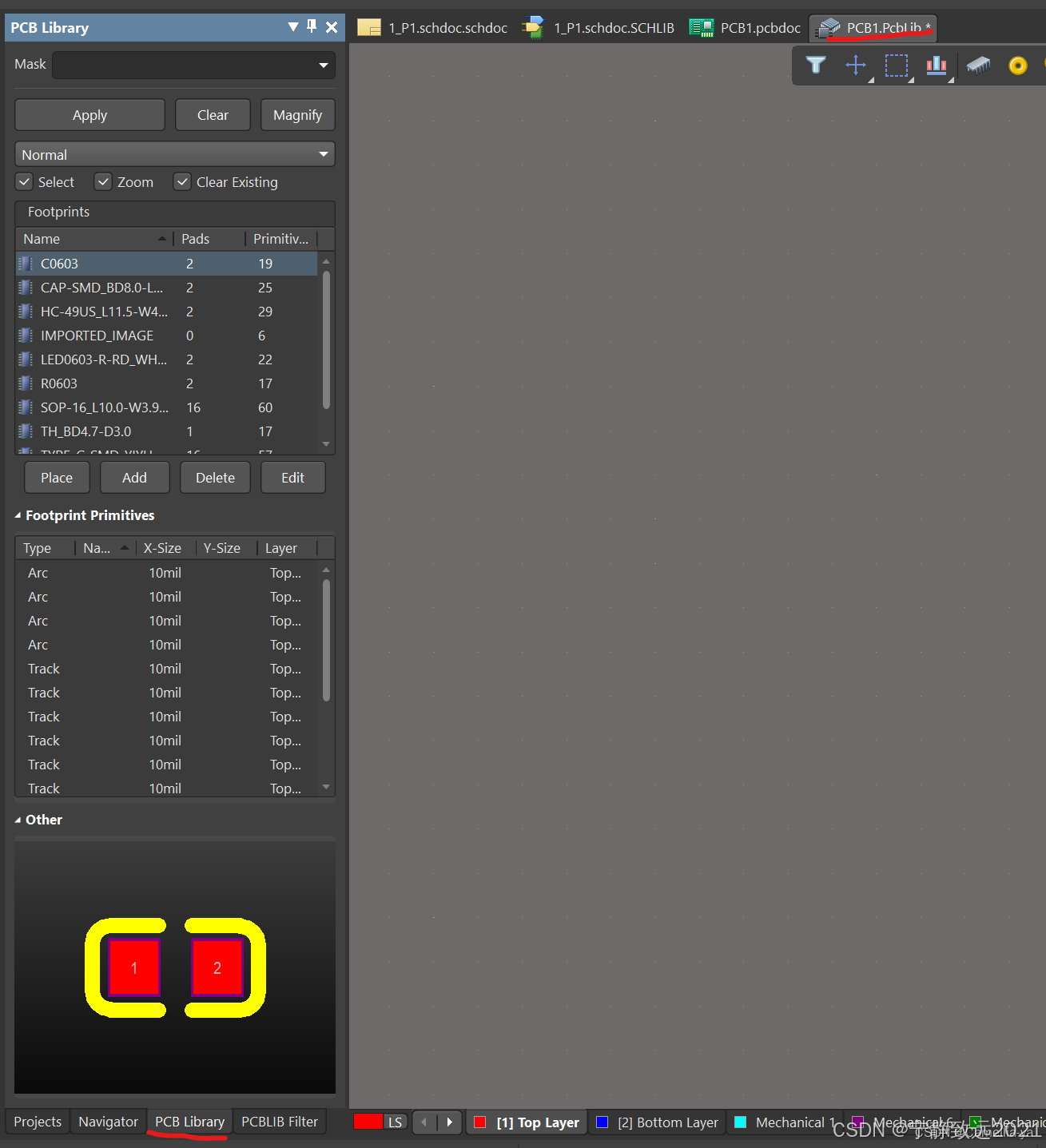

返回PCB库，更新所有库，就可以显示了

到这里其实我们已经完成了百分之九十了，还差最后一步，就是DRC检查。我咨询过立创的工作人员，他们说立创的规则是不支持直接导出到AD使用的，因此我们只能手动修改。
关于规则的修改，以下是我参考别人的博客，里面写的十分详细：
从PCB制造工艺参数到AD规则设置

修改完之后就全部完成了 。
