DEM文件
DEM数据文件的下载
数据途径有很多,包括地理数据云网站、91卫图助手、biggermap、earthdata等等,但是由于没有钱,选择使用地理空间数据,网址链接:( link)http://www.gscloud.cn/search

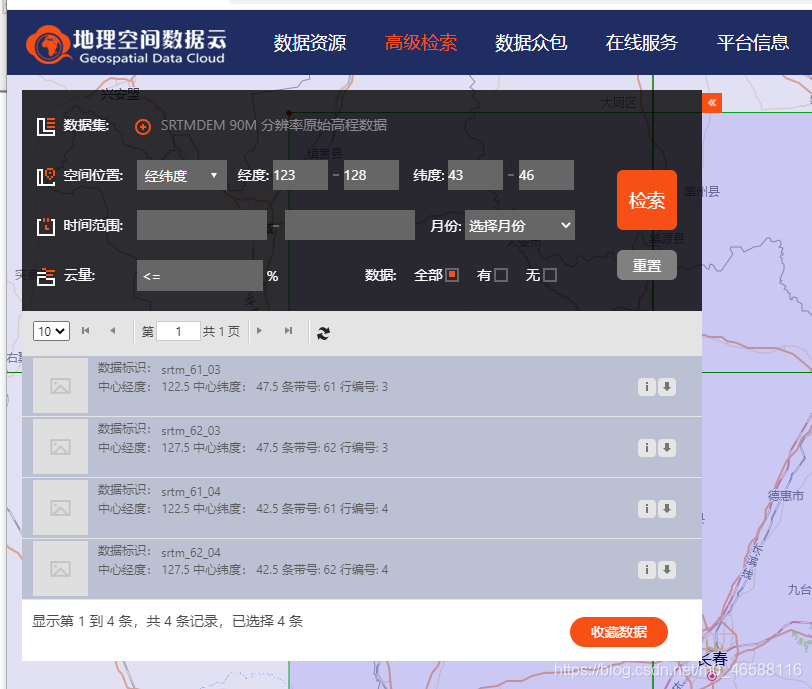

1.检索所需范围的数据
推荐使用高级检索功能

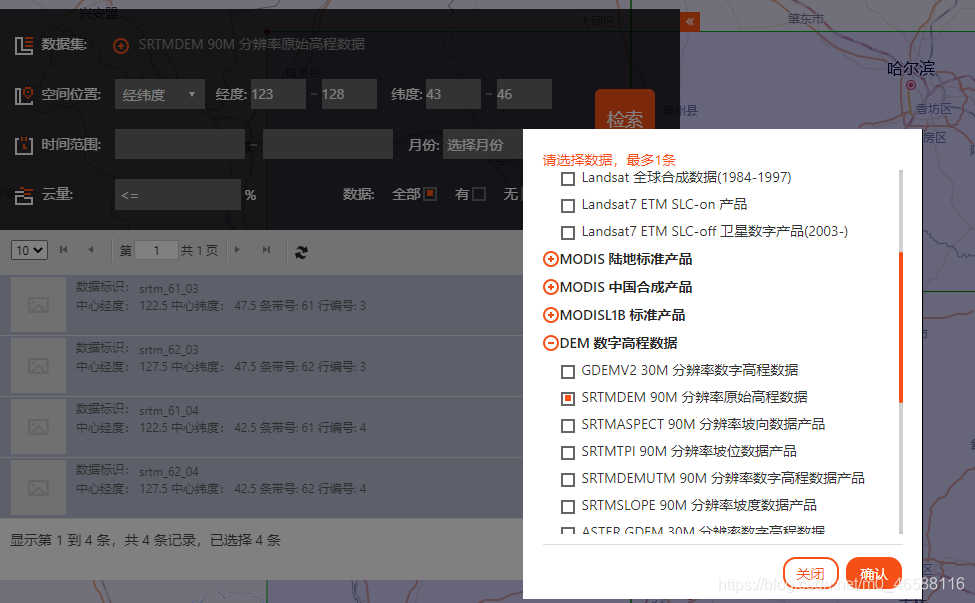

2.在数据集下选择下载数据类型(在此pick DEM)

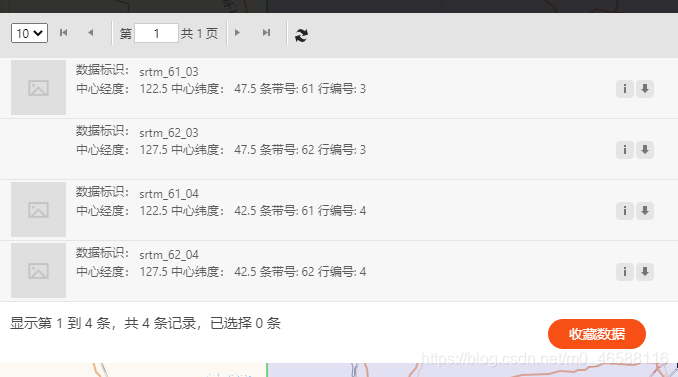

3.得到4个文件,全部下载(需要后续拼接+剪裁)
4.下载后记得解压压缩包哦~~
DEM数据文件的打开
将解压好的文件,拖拽入arcgis中,格式如下:
合并新的图层文件
在arctoolbox下,选择功能
镶嵌——>掩膜
镶嵌

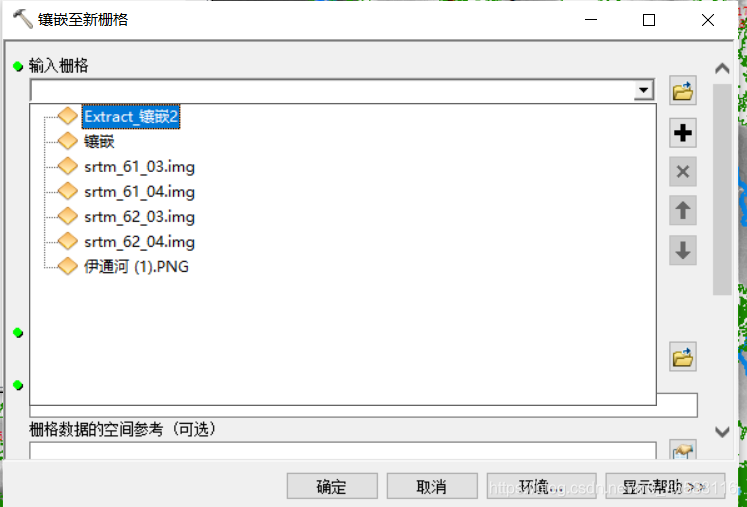

镶嵌至新图层(表示几张图合成一个新的图)(不同于镶嵌)

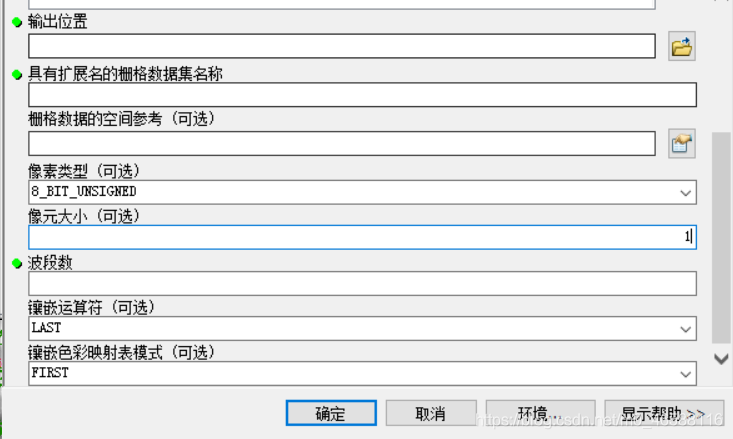

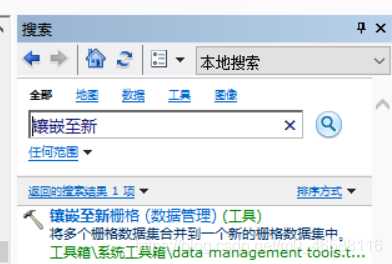

双击/单机/按照提示去找到对应工具,按照提示选中合并文件、波段数量、保存位置等
注意:波段数为1(表示为黑白)
接下来保留合成的新图层文件(命名为镶嵌),其余4张子图关闭
掩膜

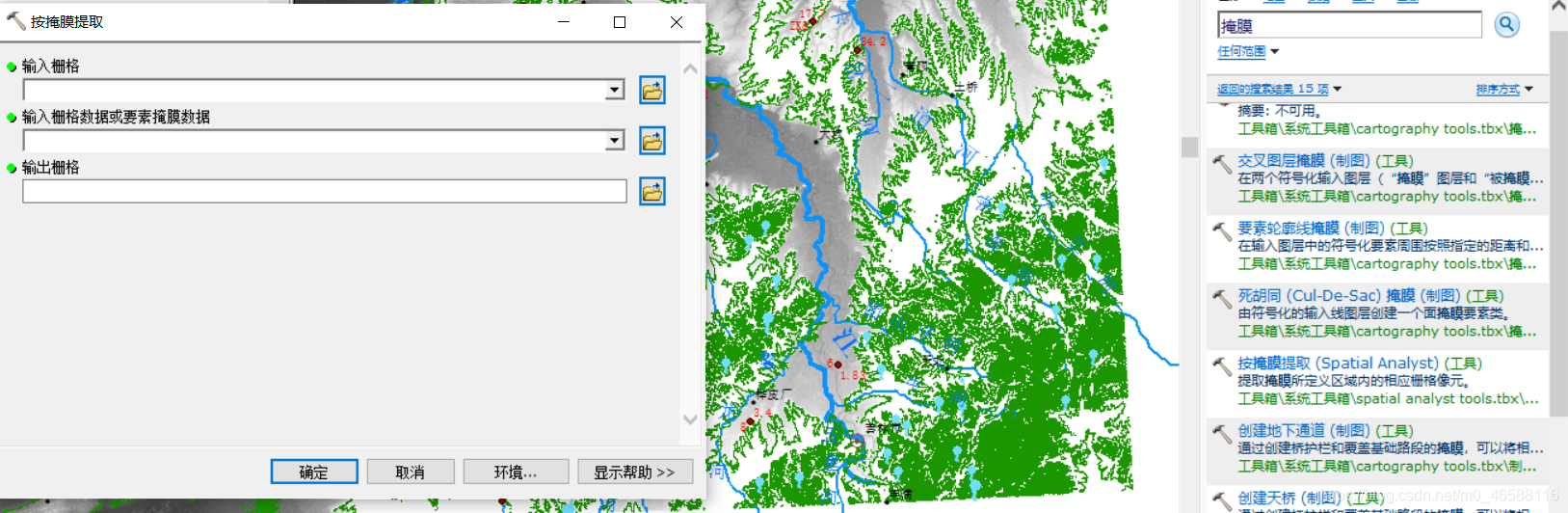

按掩膜提取

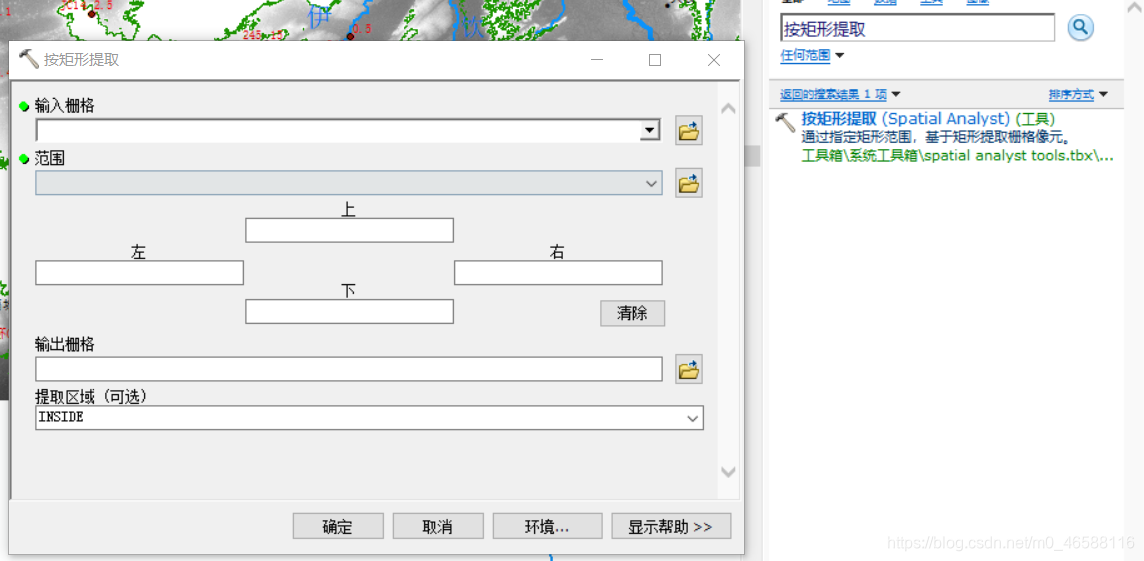

按矩形提取
由于我的目标图层是矩形,且没有合并成1个,因此我选取矩形提取
1.找到边界的经纬度
修改位置显示样式

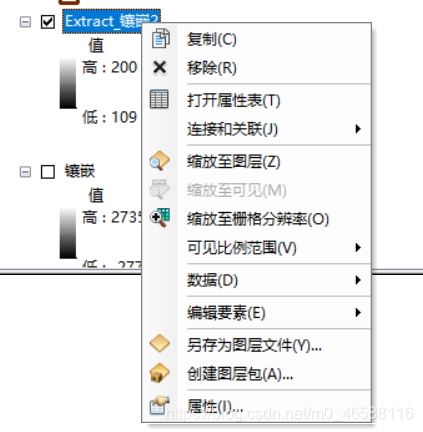

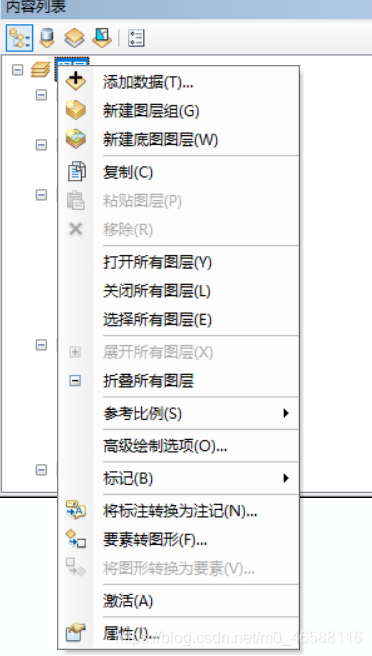

在内容列表下,选择属性

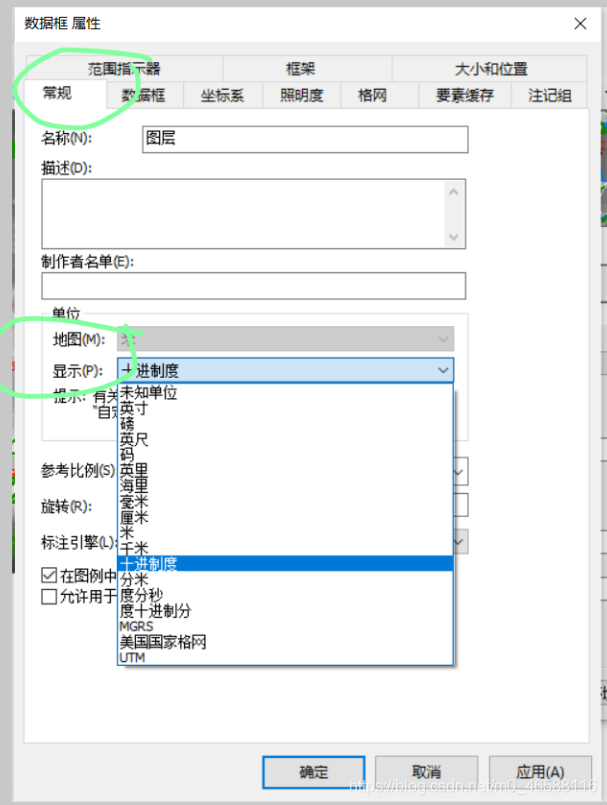

然后常规,显示
等值线的绘制
生成等值线图
千万不要着急生成哦!!!最好先知道自己的目标区在哪儿,知道区域的最高和最低海拔,然后有个预判,再调整显示范围和等高线间距
1.确定区域最高、低海拔
①使用识别功能(一般白的地方的海拔高)

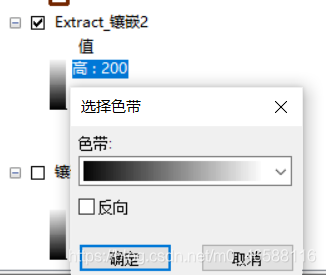

②改变底图颜色
原先
改后
2.设置显示区范围

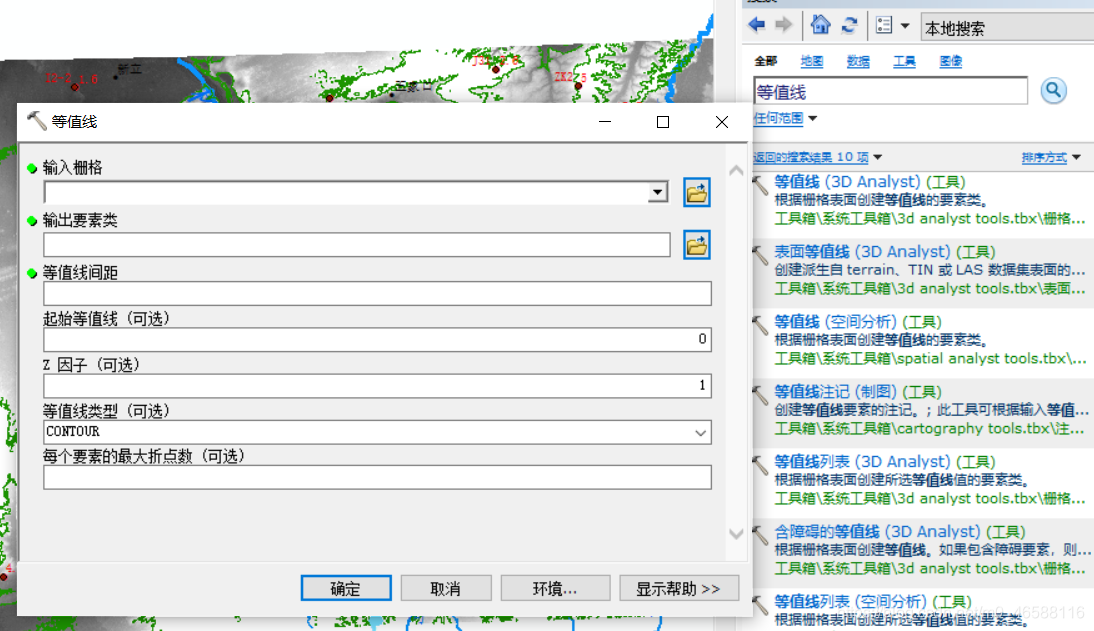

3.生成等高线
ps:
1.在镶嵌、等值线图、提取的时候(使用arctoolbox时),会比较慢,在操作完毕后,往往会在左下角出现一个操作完毕的提示框,避免你在运行过程中按到其余按钮,导致软件卡死~
2.不论是添加要素、位置校准,还是现在的添加等高线,选择好目标文件(操作图层)很很很重要!!!
3.DEM下载下来的坐标系是 地理坐标–world–WGS84
4.画等高线的顺序
剪裁DEM底图——识别最高、最低的高程——设置可见范围——绘制等高线(调间距)
5.WGS84和经纬度的换算,参考热心🔗.
