arcgis基本操作6

画地下水位等值线图

1、数据的创建（试水使用）

（1 创建点要素

在对应的gbd文件下导入线要素，字段可后续再增加

（2 添加值

打开属性列表，添加字段时要退出编辑模式

（3 数据的编辑【根据点的位置，批量输入坐标】

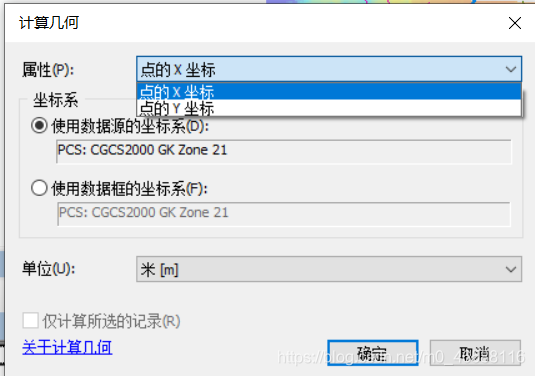

右击，选择计算几何

单位：米 是和图下方的框里数据相对应

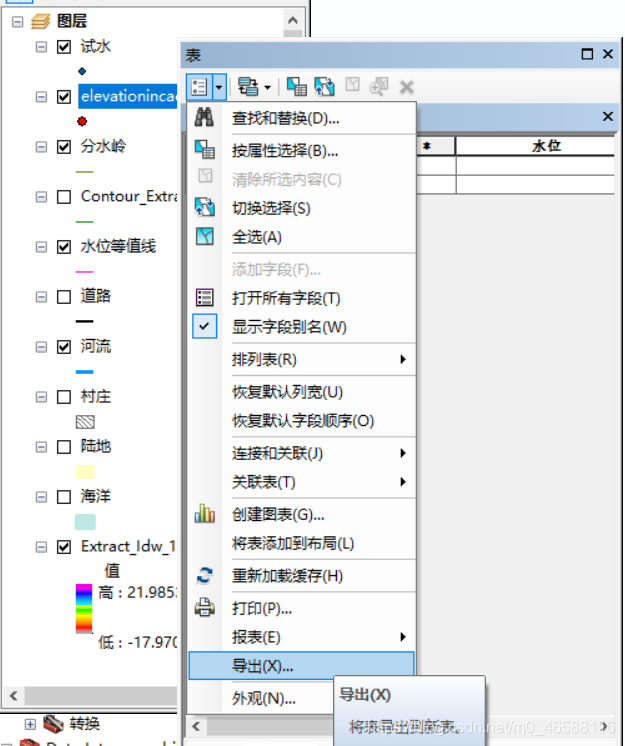

（3 数据的导出

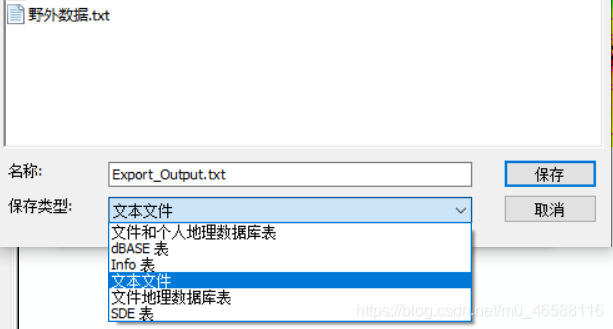

保存类型为文本文件

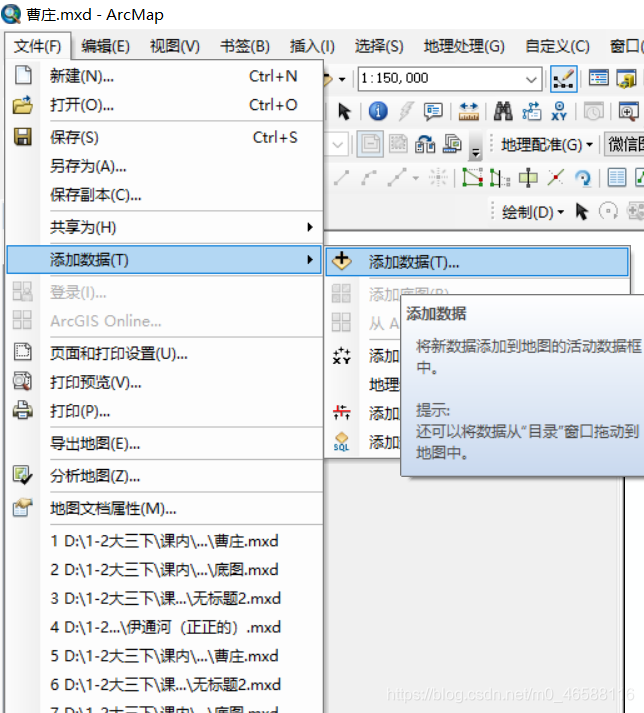

2、数据的导入

3、利用数据转为等值线

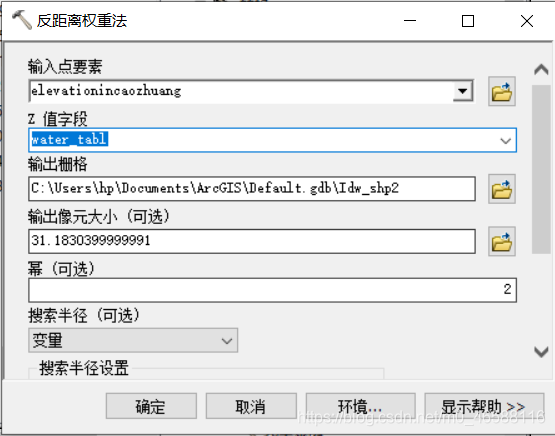

以反距离加权法为例：

4、对软件生成的等值线进行人工调整

源于乔同学的热心帮助，结合自己惨痛的近2小时奋战等值线图，梳理下绘制等值线图应该有的步骤:

（1）对数据点进行插值+等值线的绘制

-前期准备

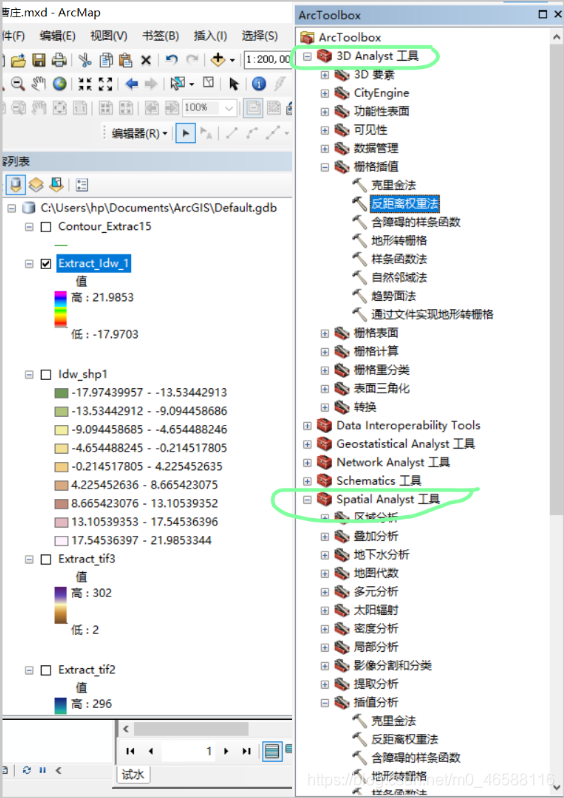

• 插值工具箱——>3D analysis+插值
• 等高线绘制——>等值线绘制

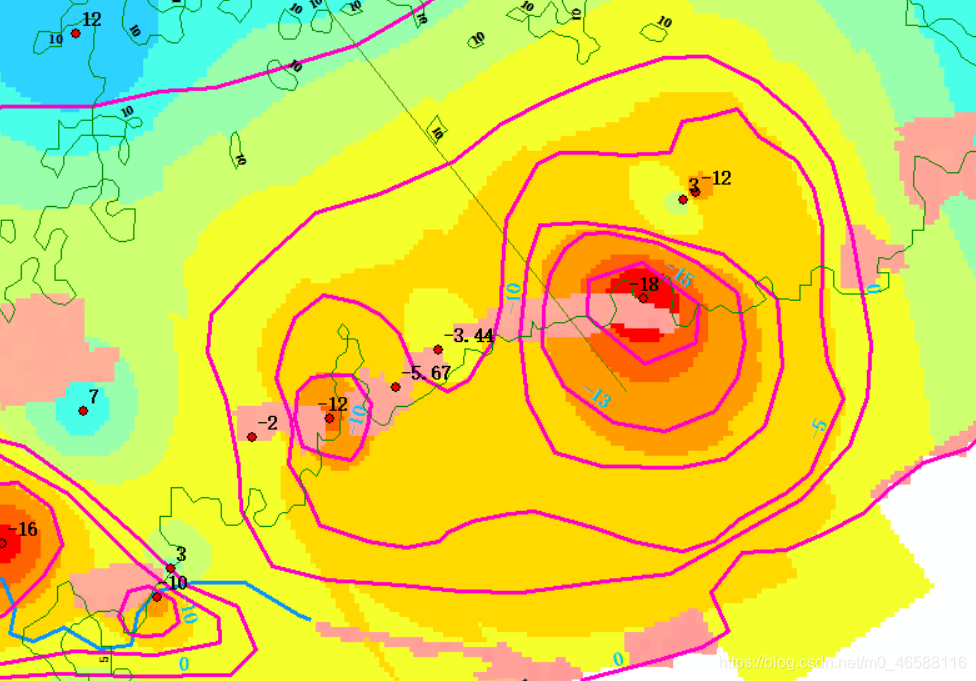

  -观察图片
• 等值线的范围（后期调间距）
• 哪些不合理的地方
  -调间距

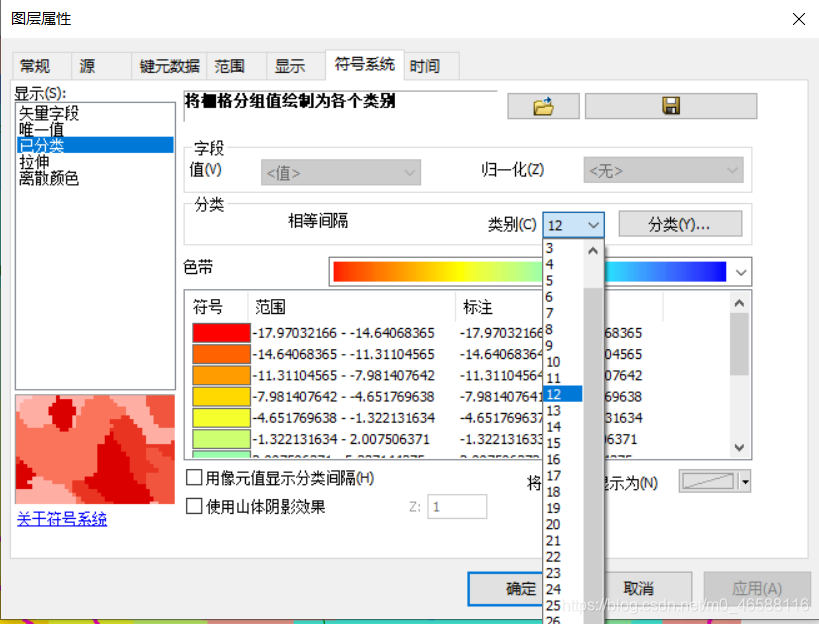

  打开图层属性，在符号系统下进行分类

  绘制出来的图界限就更清晰


（2）等值线绘制时，打开视图

绘制时打开视图有

1. 底图为等高线的热力图
2. 标值时打开等高线，并且进行标注
3. 将上边调好的软件绘制的图也放着
4. 选择机子做好的合适的等值线图复制粘贴到水位线所在图层

（3）绘制等值线并且标记数据

1. 建议边画边标
2. 先画最内边界，再一点点往外扩
3. 标值时，与等高线做对比

（4）等高线的光滑

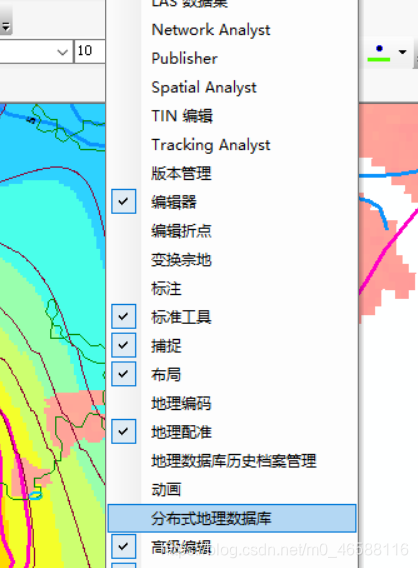

打开高级编辑工具

选择平滑

平滑后的线上都是点，这个时候最好用切割工具来帮助调整。

ps：注意
【1 最好做一个项目（.xmd）就建立一个文件夹
【2 通过值提取至点可以把DEM高程文件里的值，提取到我们所需要的文件里X、Y对应的值（这里就是为什么需要用到高程文件，我们可以通过设置地下水观测井来观测水位埋深，但是水位高度则需要知到地面高程，从而求算）
【3 在野外最好只用一个GPS定位系统，原因在于每个定位系统都有误差，但是用同一个的话，误差几乎是同样的，便于后续处理和改正
【4 据说哈，30mDEM高程数据会比90mDEM高程数据来得不准确
【5 画地下水等水位线的心得
1、水的流向和水位线相垂直
2、分水岭处的水位线和河流处的水位线凸起方向不同
3、通过软件插值得到的地下水位需要手动调整
4、海水入侵处的地下水位是低的哦！考虑到地下水由于超采，才会导致海水灌入，并且海水灌入时间有周期性，或许观测时选取的地下水位正好为低值
5、自然情况下，地下水等水位线与地形等高线平行，但是会比较缓

补：画水位等值线的注意事项
1、海拔越高的地方，河流周边的水位等值线越弯曲
2、注意等值线不能相交啊？！！
3、注意用水位等值线和等高线要大致重合绘制，但是地下水位等值线不能变化过快
4、注意地下水位等值线的高度不能高于地面高程
