一、矢量数据的构建

OSM上选择数据下载，MSE上转数据，然后转入Arcgis中。
建立坐标集的注意事项

• 根据不同尺度，建立坐标集时可以结合城市道路交叉口的规范。
• 在每个小网格中应该有一条主干道，和几条次级的干道，保证应有的精度
• 附图为设计道路的精度：
• 保证数量和精度同时满足
• 数量控制在一定的范围内，也是未来为了保证访问次数不会到达上限
  arcgis下对应的工具：

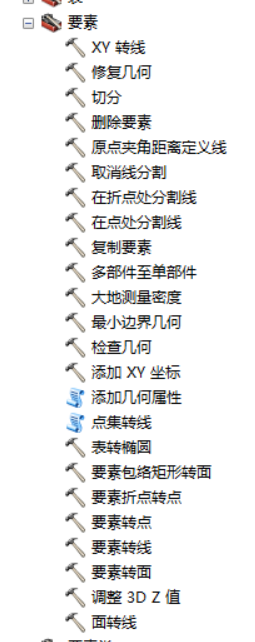

  ArcToolbox
  融合工具——创建为1个整体
  标识工具——让划分网格中有一个矢量

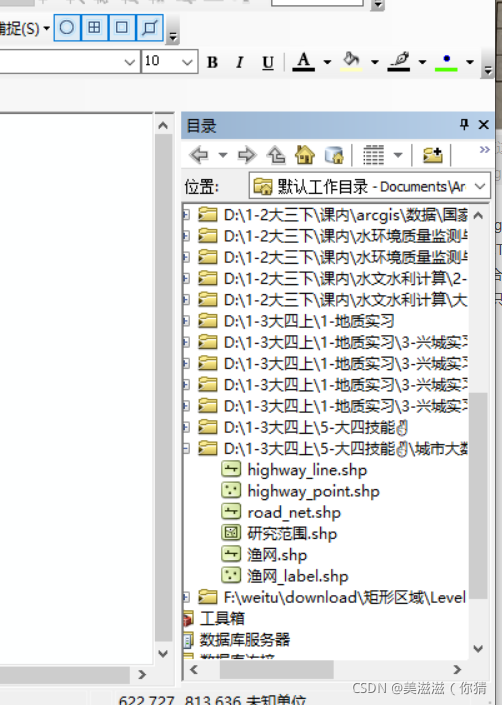

1. 在目录中课直接打开文件夹下的对应shp文件

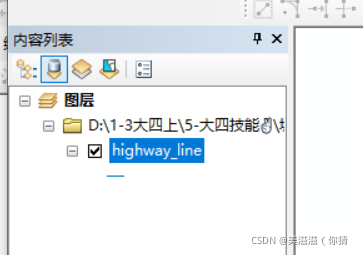

比如选择shp文件后，直接拖拽至内容列表中

2. 打开文件对应的属性列表，查看要选取的道路属性。

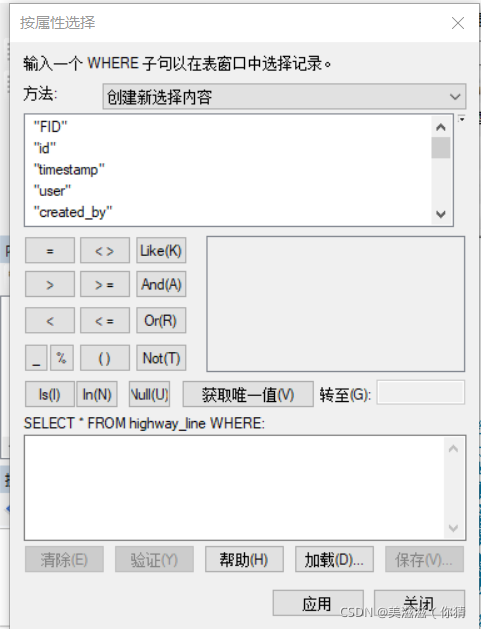

3. 按属性选择研究路段

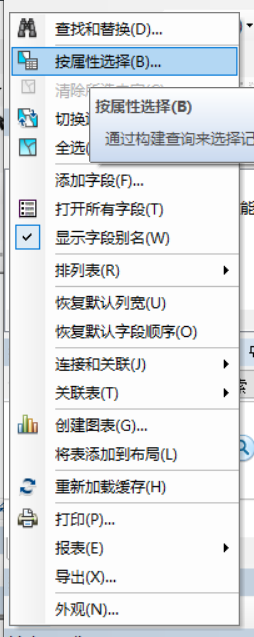

点击

选择按属性选择

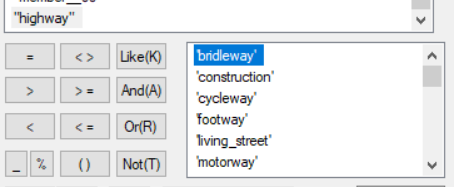

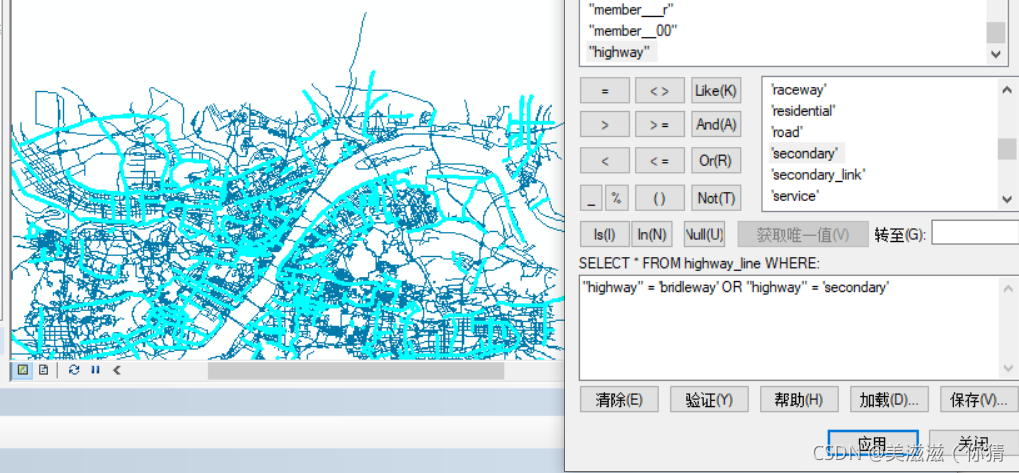

4. 采用正则表达式来pick想要的属性

注意点

• 先单击属性（也就是表名）
• 然后双击对象，加入编辑框中

点击应用，会在图层中选中满足条件的道路

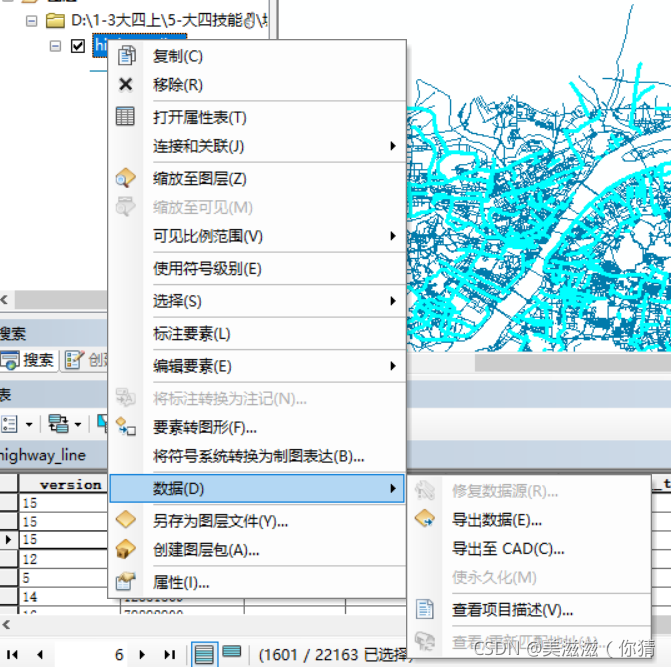

5. 将选中的道路导出数据

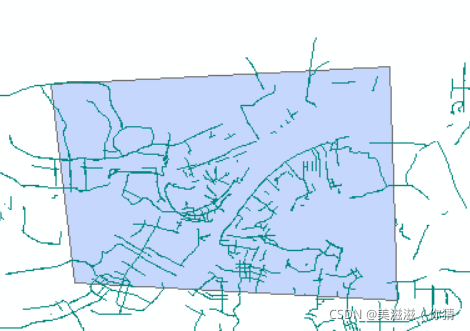

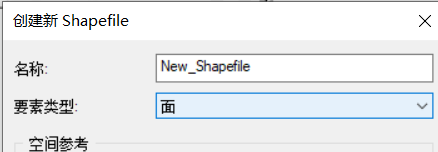

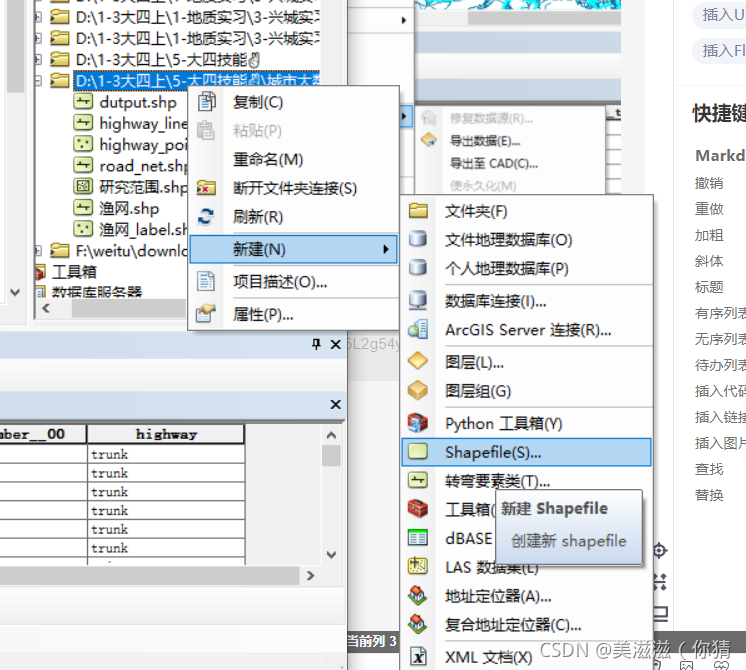

6. 创建面状要素，将研究区确定下来

7. 对研究区（要剖分的区域）进行坐标系转换（转换工具）

注意现在是投影坐标系，因为之前分割时用的是m为单位，表示地理坐标系，因此在操作前，需要转坐标系。
坐标系的转换：

• WGS84地理坐标系对应的投影坐标系的带号（6度带）：int（经度/6）+30
• 例子：现在是114度的经度（地理坐标系WGS1984），转为投影坐标系

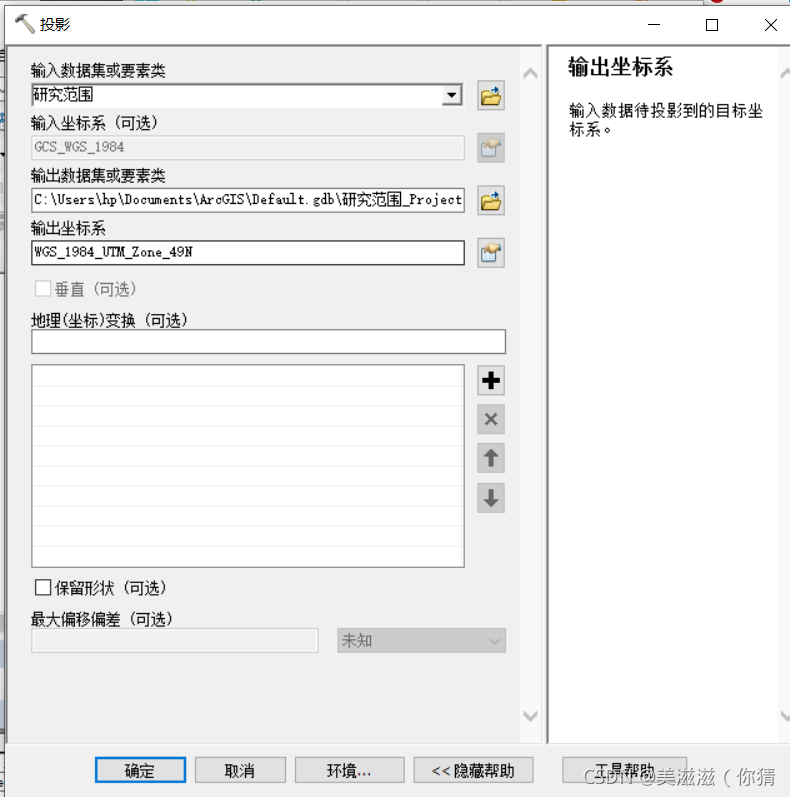

• 点击投影与变换下的投影（Arctool工具里）：
• 因为是要对研究区进行渔网分割，所以这里选择研究区
• 原来现在 在UTM——WGS1984——Northern Hemisphere——WGS_1984_UTM_Zone_计算代号N

  研究参数可以不写

8. 创建渔网

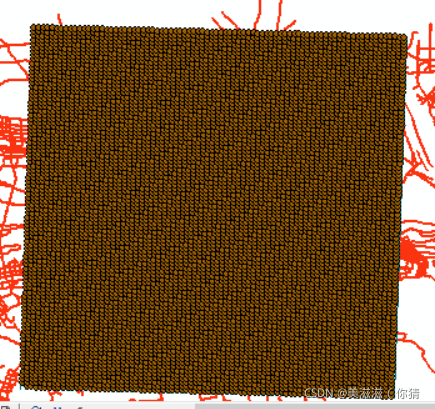

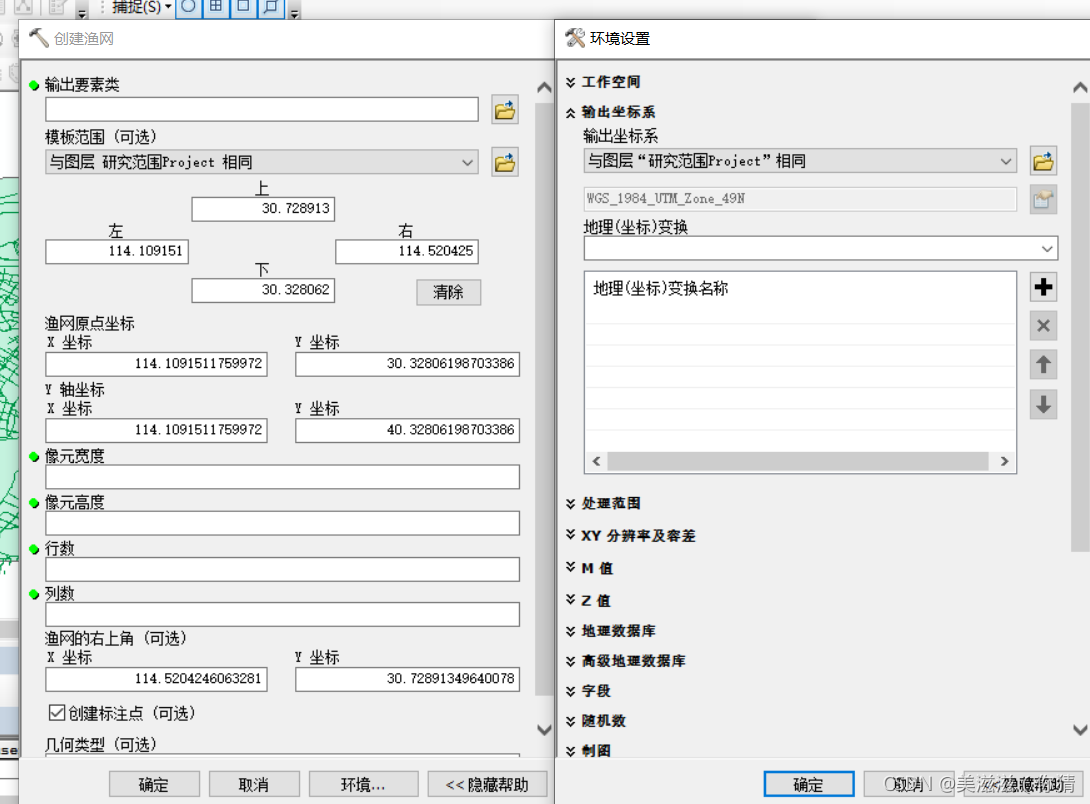

注意要更改环境中的坐标系，这样子原点中的X轴、Y轴坐标才会变成m为单位。

像元宽度表示网格长度，确定，就变成了这样

9. 将属性统一化，融合

就是：把不同的字段融合成相同的内容

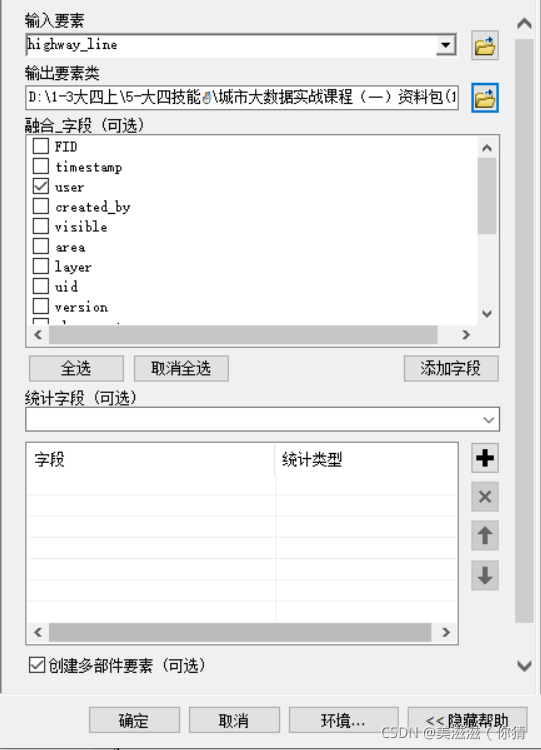

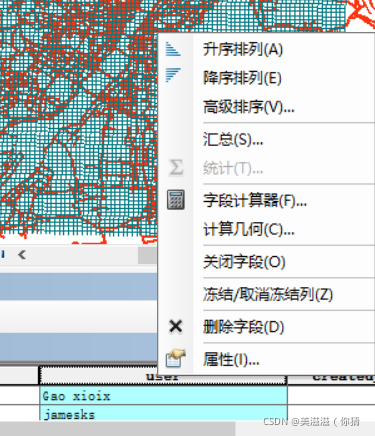

随便一列（以user为例），右击字段计算器，然后值设为1



融合成功：

10. 要素转面工具：把渔网转为面状

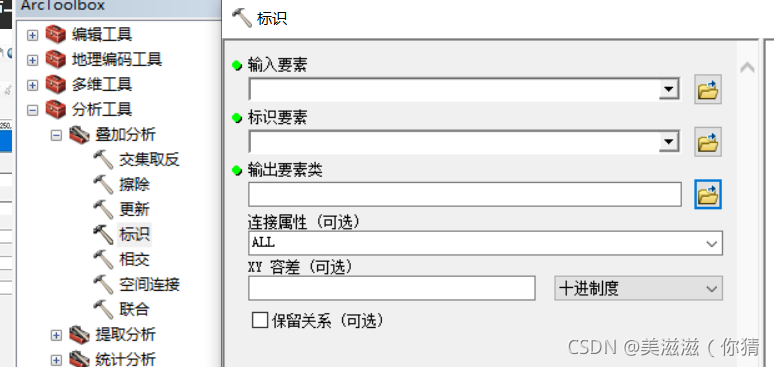

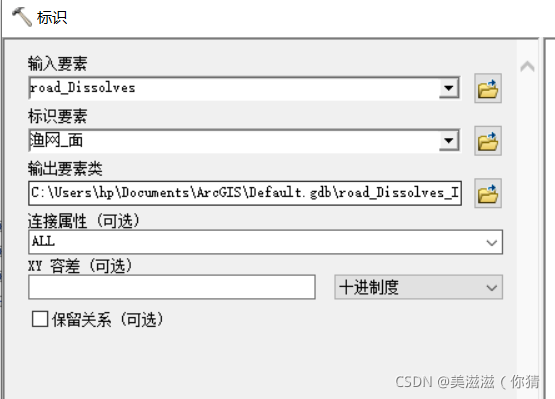

11. 标识工具

面对线，根据某一条件对某一矢量进行分割。因为之前的融合已经将道路（线）转为一个矢量，且将渔网转为了面。因此可以只对一个矢量进行标识，也就是分割

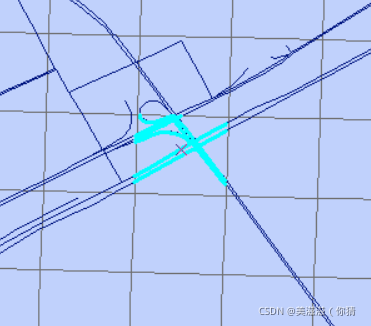

结果：一个网格中有1个矢量（各种路转为一个）

二、导出坐标集

12. 设置不一样的id号

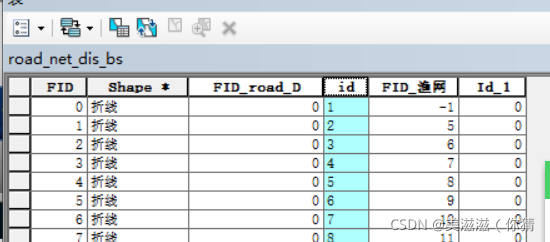

后续需要配置id号，因此用字段计算器，将Id号=FID+1,注意左上角

13. 确定网格中心点坐标

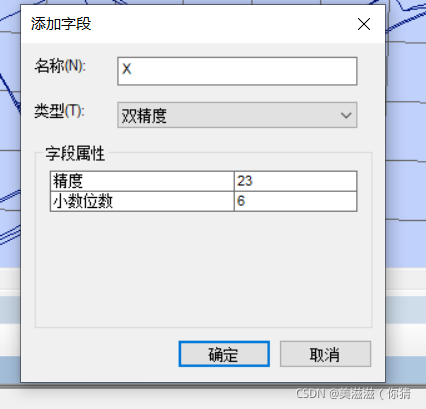

添加两个字段（X和Y），需要知道每个网格中X、Y的长度，配置为双精度

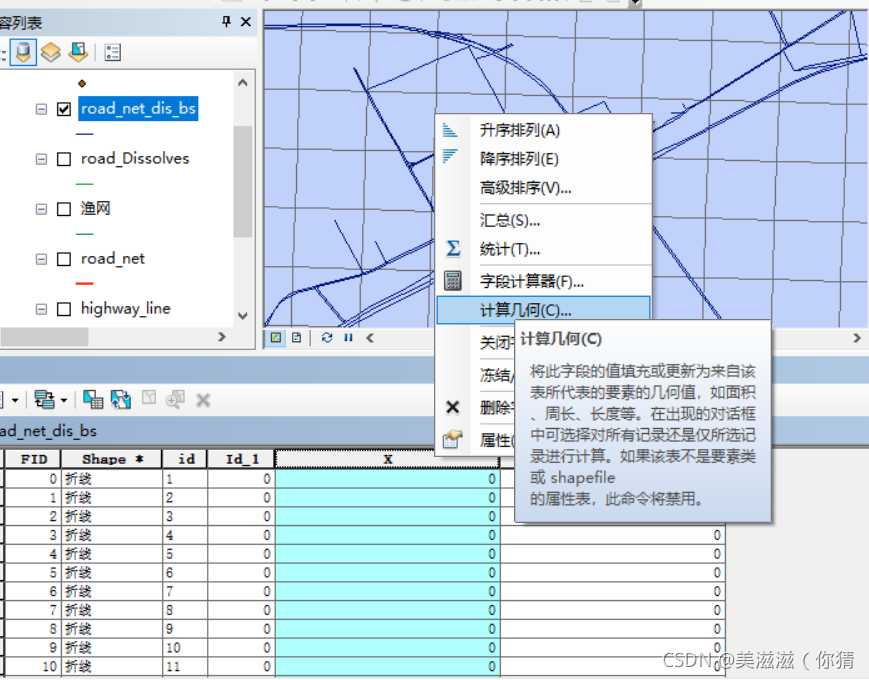

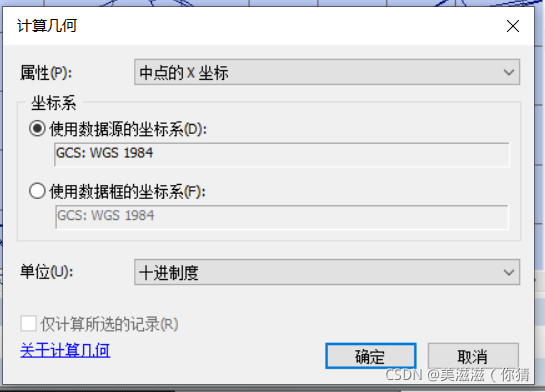

图中表示数字有23个，然后小数后边是6位，前边就位17位整数。然后计算几何：

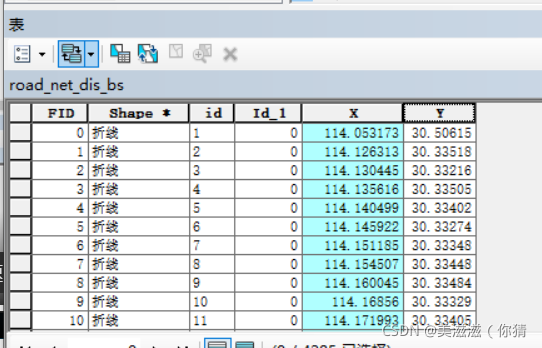

14. 导出数据表，转为csv

表转EXCEL，把上边做好的数据都导出位EXCEL表


导出表格形式是slx，但是我们还是要另存为csv。
