1．引言

1.1设计目的
（1）能够检测到水箱的水位并用指示灯显示。
（2）由检测到水箱的水位，实现3台电机的供水要求。
（3）设计plc程序。

1.2设计要求
（1）确定输入/输出设备。
（2）PLC I/O点分配，并绘制I/O接线图以及其它外部硬件图。
（3）绘制系统功能表图；设计梯形图并模拟调试。
（4）整理技术资料，编写使用说明书。

1.3设计内容
设计高层楼房供水系统。有3台电机，当水位最低时，三台电机均起动；当水位最高时，一台电机起动；当水位中等时，二台电机起动；正常运行时，水位在高水位，每台电机循环工作30分钟。
5个位置开关x0—x5接收水位传感器的信息，将工作状态分为3钟，即低水位、中水位和高水位。每种水位状态开启一个中间继电器，当水位在维持某一状态时，相应的中间继电器一直得电，同时输出到Q0-Q3（红绿黄灯）显示所在水位，这样就相当于有了三种状态开关M1、M2和M3。
X0是溢出控制，当水位到达X0时，三种状态开关都关闭，电机均不工作；
X5是启动控制，若系统开启时水箱无水，则X5开启低水位状态开关M3。
当水位由高位降为低位时，顺序触发X1、X2，此时M1断开，M2得电开启，状态转为中水位，Q2输出接至黄灯；
当水位由中位降为低位时，顺序触发X3、X4，此时M2断开，M3得电开启，状态转为低水位，Q3输出接至红灯；
当水位由低位升为中位时，顺序触发X4、X3，此时M3断开，M2得电开启，状态转为中水位，Q2输出接至黄灯；
当水位由中位升为高位时，顺序触发X2、X1，此时M2断开，M1得电开启，状态转为高水位，Q1输出接至绿灯；

2．系统总体方案设计

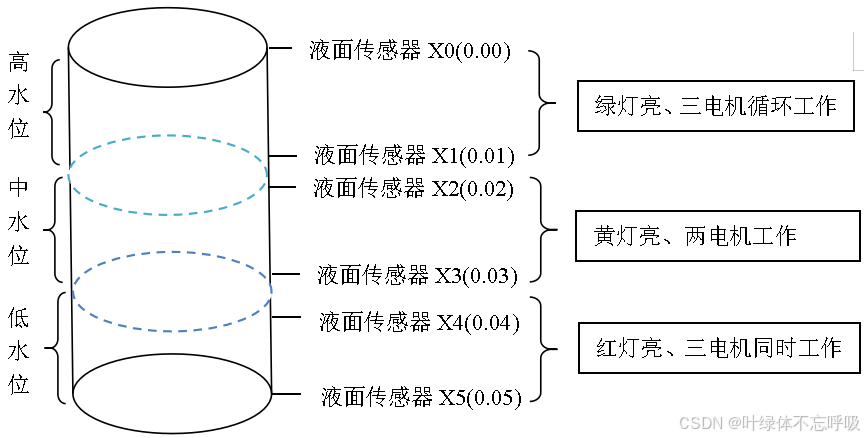

2.1 系统硬件配置及组成原理
在这里插入图片描述
说明：
1、当储水箱处于低水位时，红指示灯亮，电机1、电机2和电机3同时工作。
2、当储水箱处于中水位时，黄指示灯亮，电机1、电机2同时工作。
3、当储水箱处于高水位时，绿指示灯亮，电机1、电机2和电机3循环工作。
4、X5启动控制，X0溢出控制。

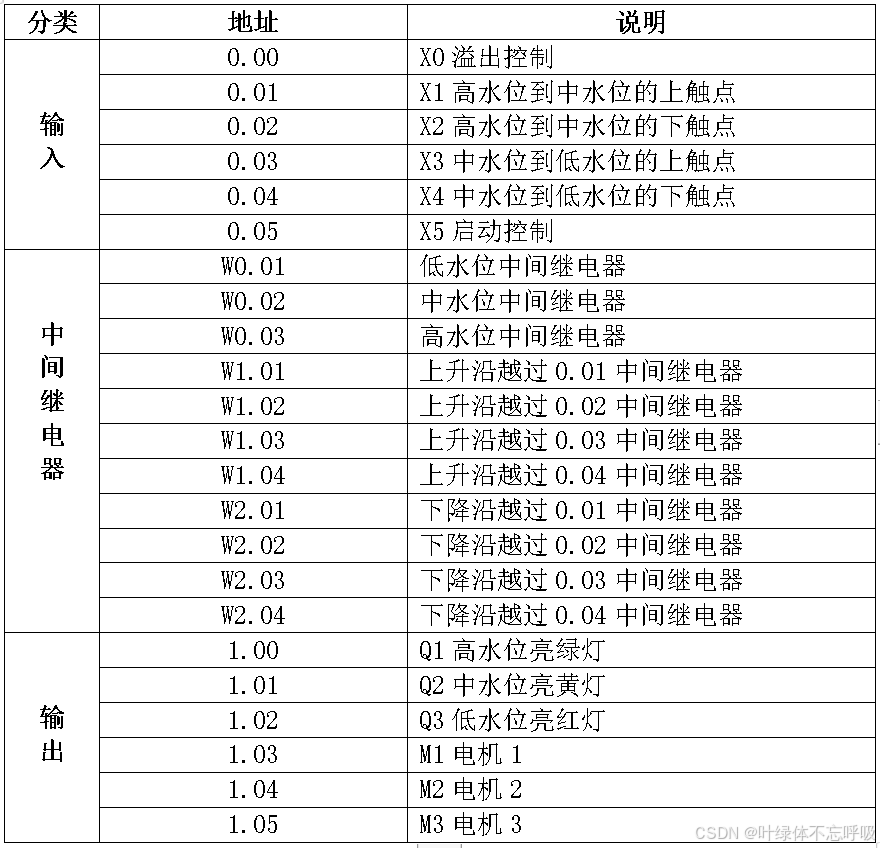

2.2 系统变量定义及分配表
在这里插入图片描述

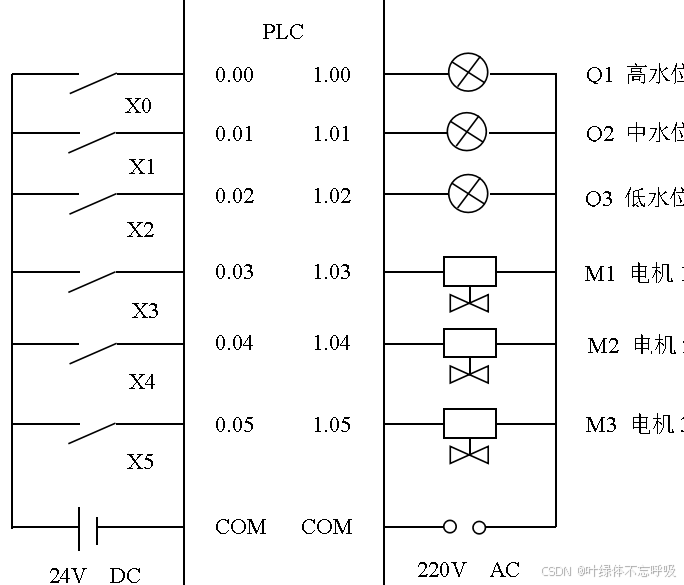

2.3 系统接线图设计

2.4 系统可靠性设计

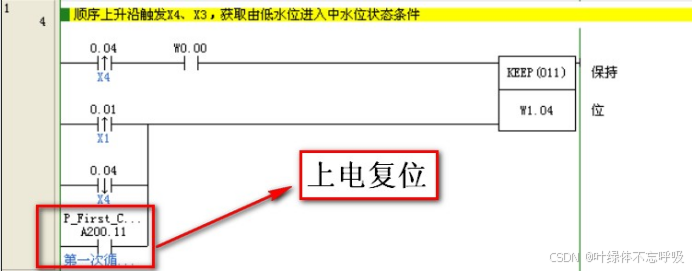

2.4.1上电复位
在这里插入图片描述
当系统刚开始运行时，上电初始化操作实现KEEP指令的清空。

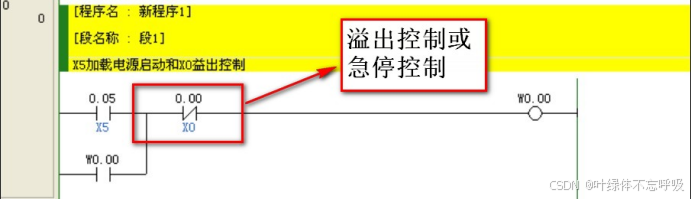

2.4.2溢出和急停操作
当储水箱水位超出水箱高度时，X0溢出液位传感器接收溢出信号，常断触点带电闭合实现系统总停，或由于紧急情况实现急停。
在这里插入图片描述

3.控制系统设计

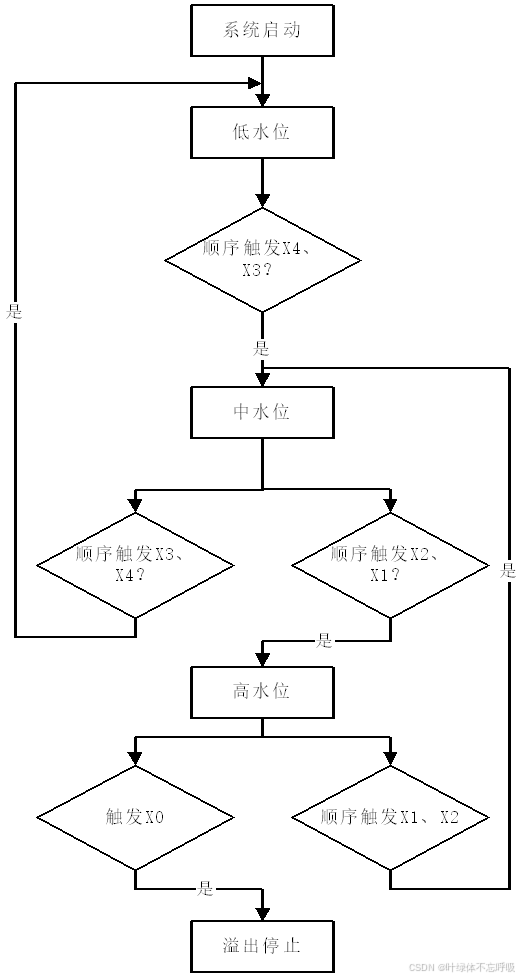

3.1 控制程序流程图设计
在这里插入图片描述
3.2 控制程序时序图设计

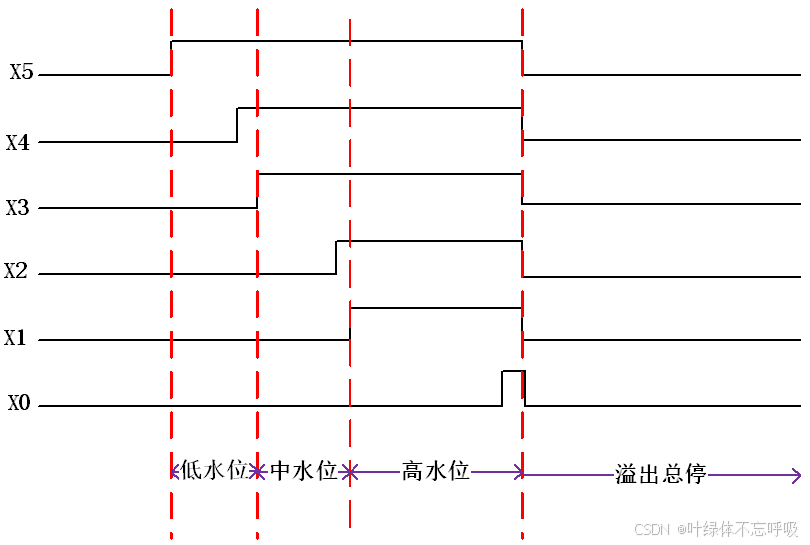

3.2.1启动——低水位——中水位——高水位——溢出总停

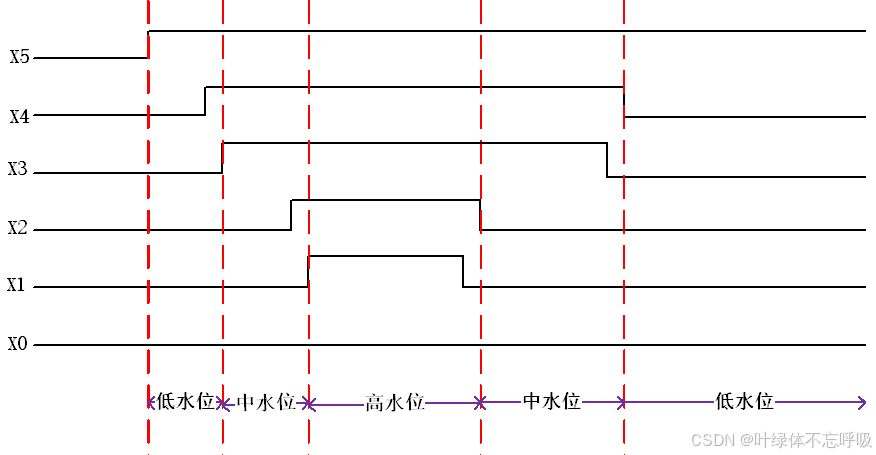

3.2.2启动——低水位——高水位——中水位——低水位

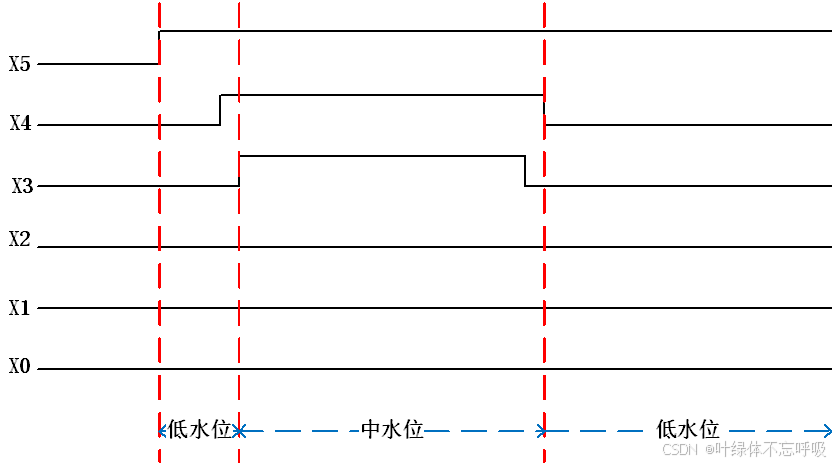

3.2.3启动——低水位——中水位——低水位

3.3 控制程序设计思路
（1）由6个液面传感器接收液位的信息，将工作状态分成低、中和高水位三种状态，当水位在某一状态时要能够实现指示灯显示所在位置。
（2）有3台电机，当水位最低时，三台电机均起动；当水位最高时，一台电机起动；当水位中等时，二台电机起动；正常运行时，水位在高水位，每台电机循环工作5S。
（3）X5是启动控制，若系统开启时水箱无水，则X5开启低水位状态开关M3。
（4）当水位由低位升为中位时，顺序触发X4、X3，此时M3断开，M2得电开启，状态转为中水位，Q2输出接至黄灯。
（5）当水位由中位升为高位时，顺序触发X2、X1，此时M2断开，M1得电开启，状态转为高水位，Q1输出接至绿灯。
（6）X0是溢出控制，当水位到达X0时，三种状态开关都关闭，电机均不工作。
（7）当水位由高位降为低位时，顺序触发X1、X2，此时M1断开，M2得电开启，状态转为中水位，Q2输出接至黄灯。
（8）当水位由中位降为低位时，顺序触发X3、X4，此时M2断开，M3得电开启，状态转为低水位，Q3输出接至红灯。
（9）每种水位状态开启一个中间继电器，当水位在维持某一状态时，相应的中间继电器一直得电，同时输出到Q0-Q3（红绿黄灯）显示所在水位，这样就相当于有了三种状态开关M1、M2和M3。

3.4 创新设计内容
（1）本程序只是实现了储水箱的液位检测，而且在线路的检测过程都会有信号的滞后现象产生，为了防止流量过大引起的误差，如能合理的检测到进水的流量，并有效计算出其的大概值。
（2）储水箱水量的体积检测，通过检测到液位的高度来计算体积。

4．系统调试及结果分析

4.1 系统调试及解决的问题

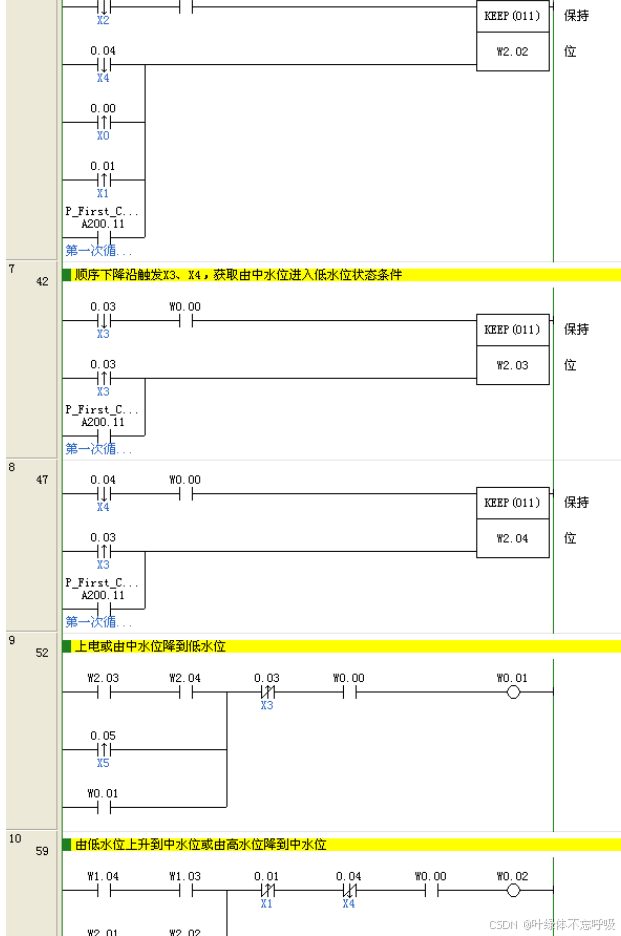

4.1.1系统梯形图(完整梯形图详见文末获取)

在这里插入图片描述

（完整梯形图等详见文末获取）

4.2 结果分析
（1）启动X5(0.05)，系统开始上电自锁工作在低水位状态，低水位Q3红灯（1.02）亮指示并且电机1（1.03）、电机2（1.04）和电机3（1.05）都同时工作供水。
（2）当水位依次触发液位传感器X4（0.04）、X3（0.03）时，系统进入中水位状态，中水位Q2黄灯（1.01）亮指示并且电机1（1.03）和电机2（1.04）同时工作供水。
（3）当水位依次触发液位传感器X2（0.02）、X1（0.01）时，系统进入高水位状态，高水位Q1绿灯（1.00）亮指示并且电机1（1.03）、电机2（1.04）和电机3（1.05）循环工作30分钟，本系统实现5S的模拟循环供水。
（4）当水位触发X0（0.00）时，即系统水位溢出则该系统急停实现溢出控制。

5．结束语

本系统完整的实现了高层楼房供水系统的设计，液位的检测和电机的选择工作控制等工序的PLC控制，采用欧姆龙CJ1M系列PLC控制，安全、可靠、自动、智能，程序简单易行，并且方便调试。
采用模块化设计思路，模块与模块间即独立，有互相联系，确保了程序的可靠性和可执行性。
程序附加调试功能段，将输出和输入集中在一起，极大了简化了调试过程。
