本设计介绍了一款基于51单片机的电子秤，具备去皮、清零等功能，最大称重9.999kg，并能通过LCD1602显示重量。系统采用HX711 AD转换芯片，实现高精度称重。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

文末获取电路原理图文件+仿真源文件+源程序代码+论文报告+配套讲解等全套资料

文末提供定制设计服务

在这里插入图片描述

功能效果演示

基于51单片机电子秤仿真讲解

一、具体实现的功能

由STC89C51单片机+最小系统+LCD1602液晶显示模块+HX711AD模块+LED模块+蜂鸣器+按键模块+10kg压力传感器构成。

1、数码管显示当前的重量，单位是g；
2、有去皮和清零功能，可以通过三个按键微调校准重量；
3、最大称重9.999kg，超过最大量程声光报警。

秤是一种在实际工作和生活中经常用到的测量器具。随着计量技术和电子技术的发展，传统纯机械结构的杆秤、台秤、磅秤等称量装置逐步被淘汰，电子称量装置电子秤、电子天平等以其准确、快速、方便、显示直观等诸多优点而受到人们的青睐。

和传统秤相比较，电子秤利用新型传感器、高精度AD转换器件、单片机设计实现，具有精度高、功能强等特点。本课题设计的电子秤具有基本称重、键盘输入、计算价格、显示、超重报警功能。该电子秤的测量范围为0-10Kg，测量精度达到5g，有高精度，低成本，易携带的特点。电子秤采用液晶显示汉字和测量记过，比传统秤具有更高的准确性和直观性。另外，该电子秤电路简单，使用寿命长，应用范围广，可以应用于商场、超市、家庭等场所，成为人们日常生活中不可少的必需品。

二、硬件设计

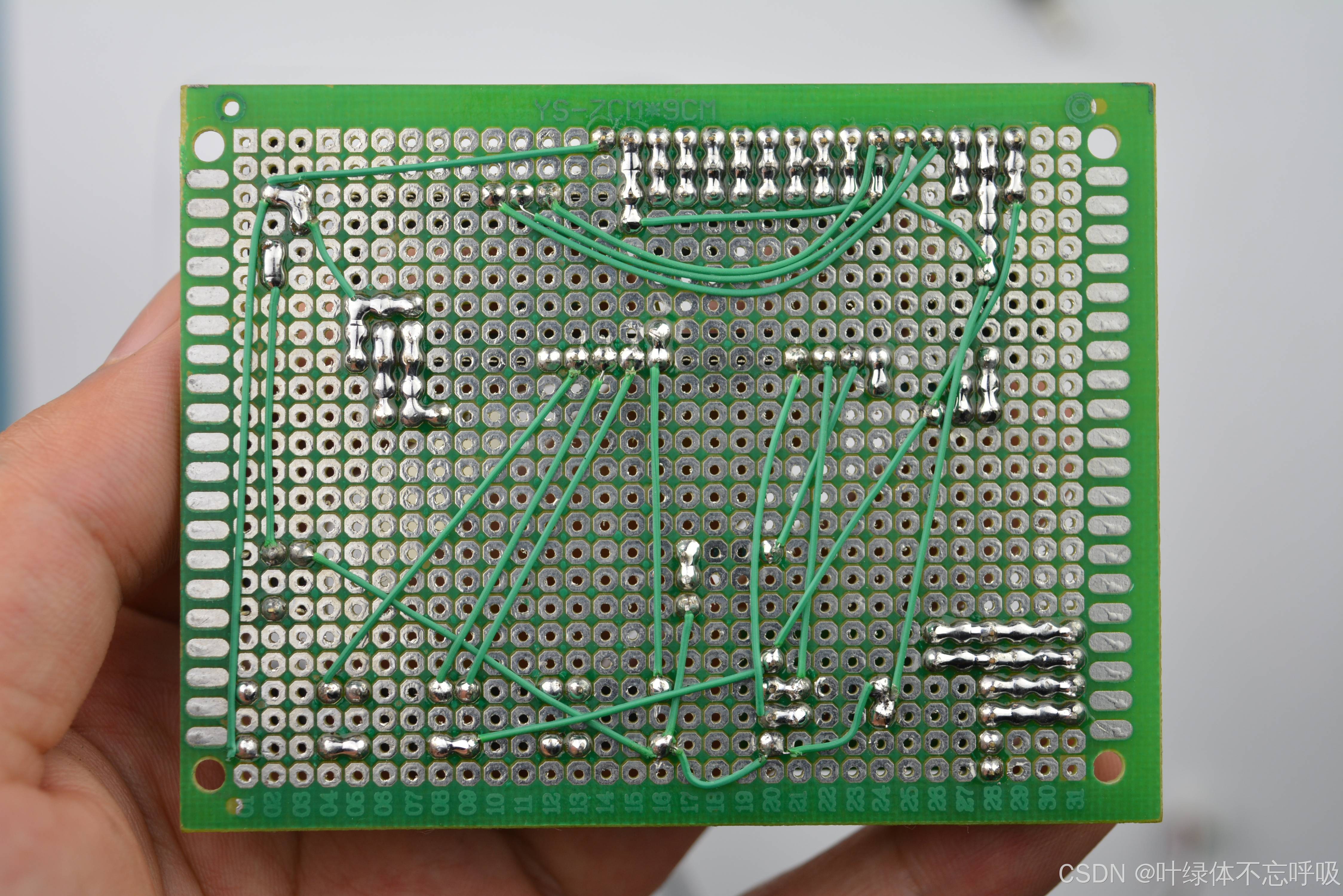

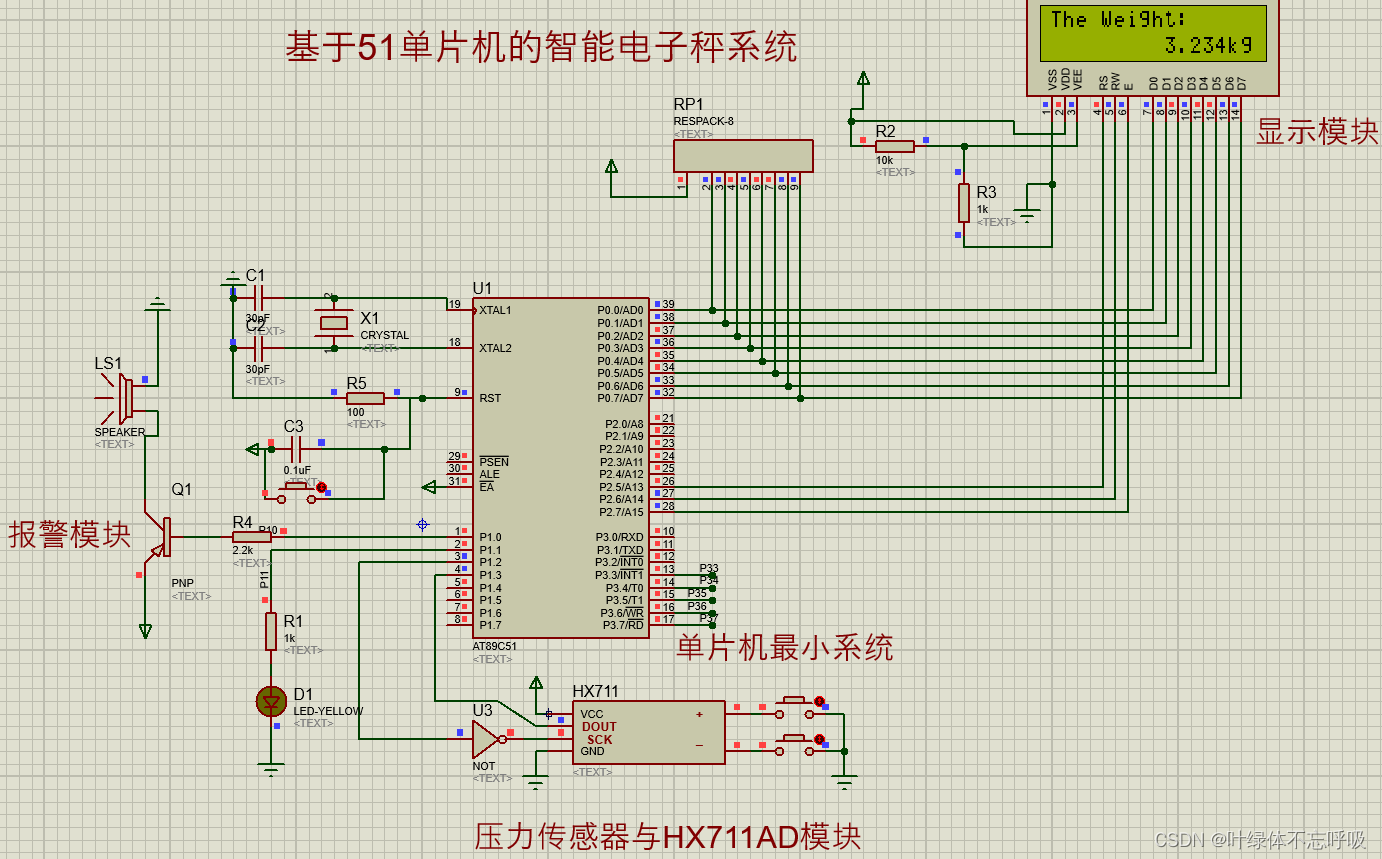

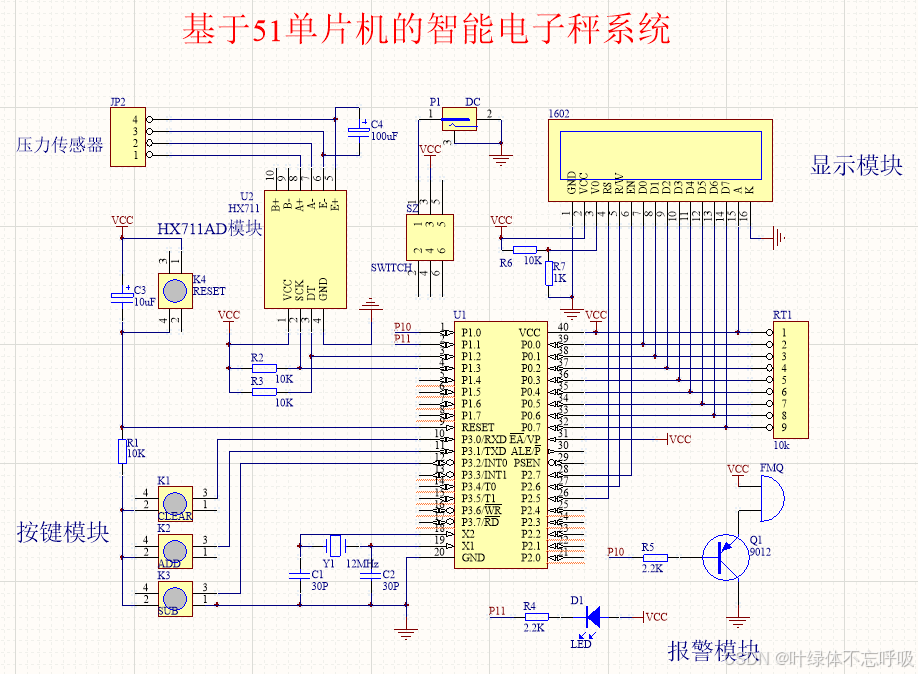

原理图：
在这里插入图片描述

1、硬件方案

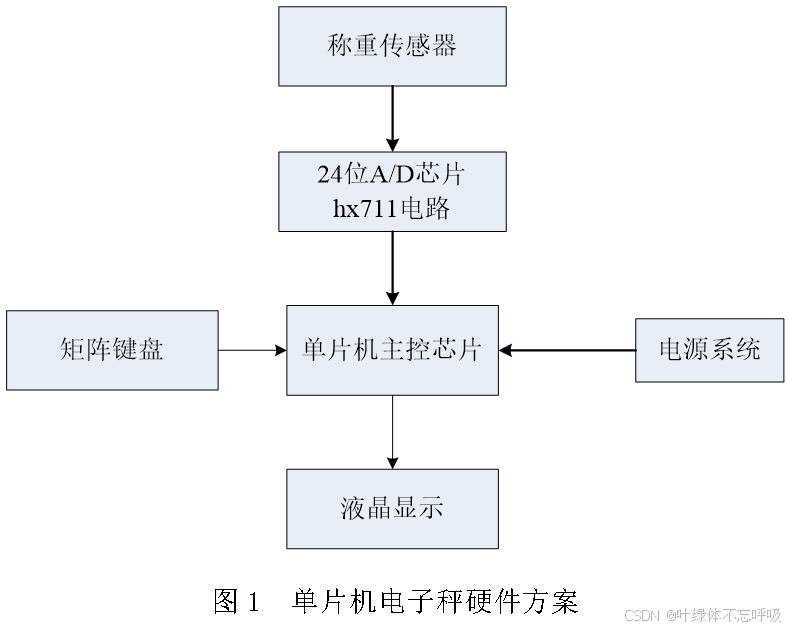

单片机电子秤硬件方案如图1所示：
在这里插入图片描述
称重传感器感应被测重力，输出微弱的毫伏级电压信号。该电压信号经过电子秤专用模拟/数字（A/D）转换器芯片hx711对传感器信号进行调理转换。HX711 采用了海芯科技集成电路专利技术，是一款专为高精度电子秤而设计的24 位A/D 转换器芯片，内置增益控制，精度高，性能稳定。HX711芯片通过2线串行方式与单片机通信。单片机读取被测数据，进行计算转换，再液晶屏上显示出来。

矩阵键盘主要用于计算金额。当被测物体重量得到后，用户可以通过矩阵键盘输入单价，电子秤自动计算总金额并在液晶屏显示。电源系统给单片机、HX711电路及传感器供电。

2、称重传感器（篇幅有限，详见文末获取）

3、电子秤专用24位AD转换芯片HX711及其电路
HX711 采用了海芯科技集成电路专利技术，是一款专为高精度电子秤而设计的24 位A/D 转换器芯片。与同类型其它芯片相比，该芯片集成了包括稳压电源、片内时钟振荡器等其它同类型芯片所需要的外围电路，具有集成度高、响应速度快、抗干扰性强等优点。降低了电子秤的整机成本，提高了整机的性能和可靠性。

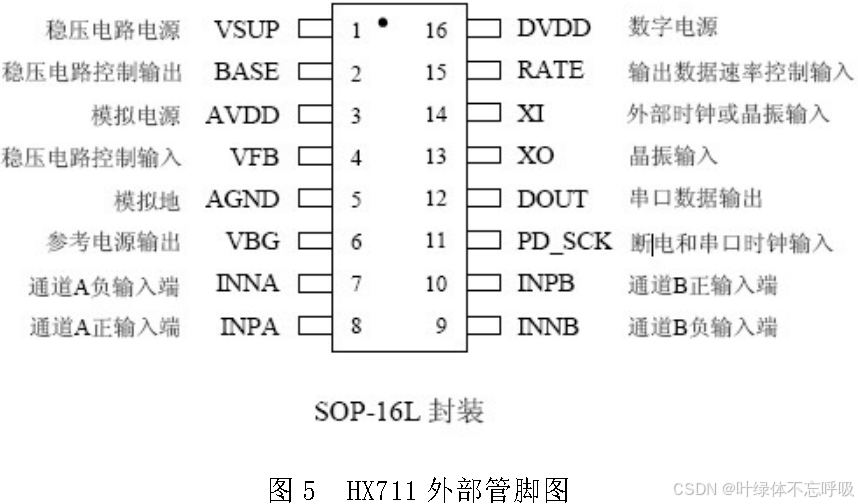

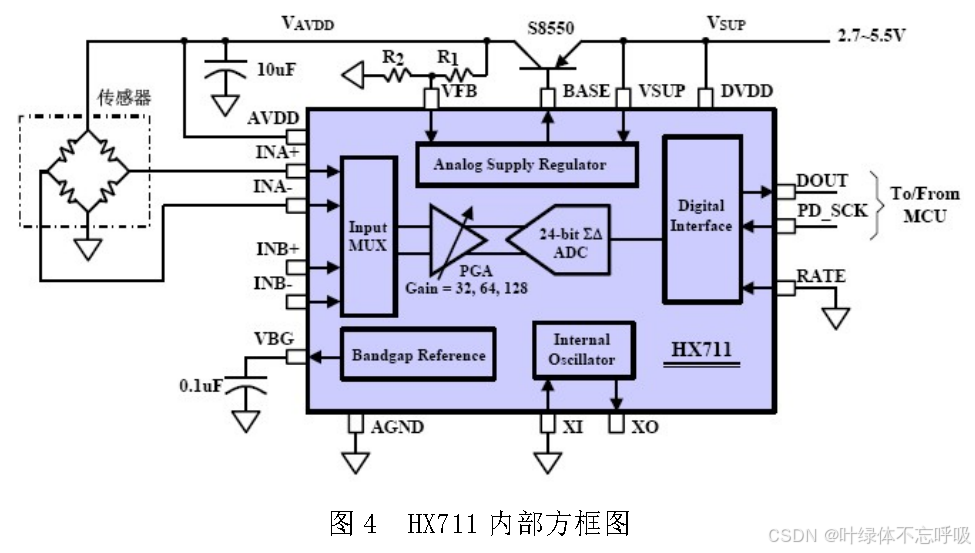

该芯片与后端MCU 芯片的接口和编程非常简单，所有控制信号由管脚驱动，无需对芯片内部的寄存器编程。输入选择开关可任意选取通道A 或通道B，与其内部的低噪声可编程放大器相连。通道A 的可编程增益为128 或64，对应的满额度差分输入信号幅值分别为±20mV或±40mV。通道B 则为固定的32 增益，用于系统参数检测。芯片内提供的稳压电源可以直接向外部传感器和芯片内的A/D 转换器提供电源，系统板上无需另外的模拟电源。芯片内的时钟振荡器不需要任何外接器件。上电自动复位功能简化了开机的初始化过程。 HX711内部方框图如图4所示。其外部管脚如图5所示。
在这里插入图片描述

图5为HX711芯片应用于计价秤的一个参考电路图。该方案使用内部时钟振荡器(XI=0)，10Hz的输出数据速率(RATE=0)。电源（2.7～5.5V）直接取用与MCU 芯片相同的供电电源。通道A与传感器相连，通道B通过片外分压电阻与电池相连，用于检测电池电压。

4、单片机STC89C51及其电路（篇幅有限，详见文末获取）
5、液晶屏电路（篇幅有限，详见文末获取）
6、矩阵键盘电路（篇幅有限，详见文末获取）
7、声光报警电路（篇幅有限，详见文末获取）
8．电源电路（篇幅有限，详见文末获取）

三、软件设计

1、软件流程图

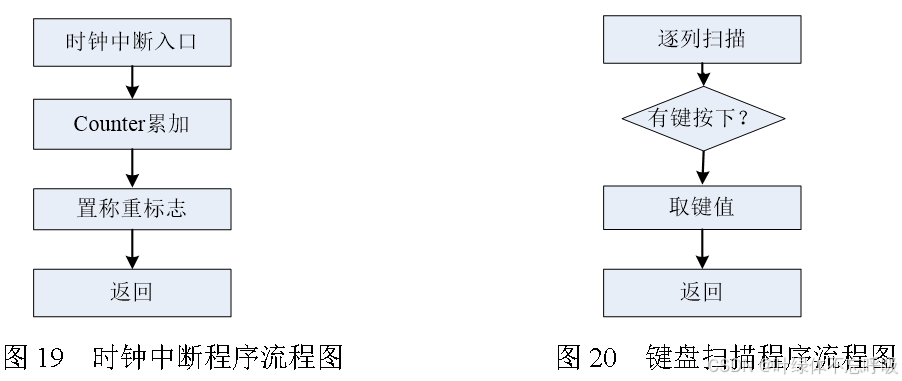

本设计主程序使用了定时器，用来实现每0.5秒称重一次的功能，流程图如图19所示。键盘扫描程序如图20所示。
在这里插入图片描述

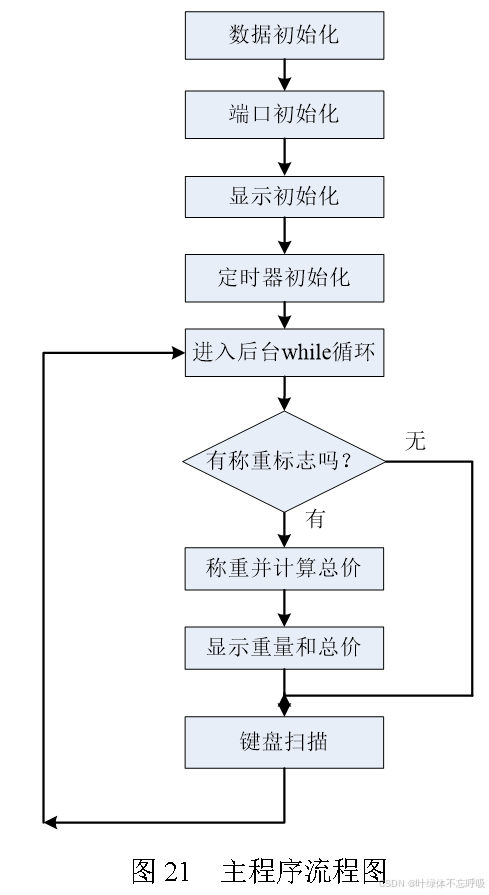

主程序软件流程如图21所示。

3、部分主程序

#include <reg52.h>
#include <intrins.h>
#include <string.h>
#include "main.h"
#include "LCD1602.h"
#include "HX711.h"
#include "eeprom52.h"

#define uchar unsigned char
#define uint  unsigned int

unsigned long HX711_Buffer = 0;
unsigned long Weight_Maopi = 0;
unsigned long Weight_Maopi_0 = 0;
long Weight_Shiwu = 0;
unsigned int qupi=0;
//键盘处理变量
unsigned char keycode;
unsigned char key_press_num=0;
uint GapValue,GapValue1;

//定义标识
volatile bit FlagTest = 0;		//定时测试标志，每0.5秒置位，测完清0
volatile bit FlagKeyPress = 0;  //有键按下标志，处理完毕清0
//校准参数
//因为不同的传感器特性曲线不是很一致，因此，每一个传感器需要矫正这里这个参数才能使测量值很准确。
//当发现测试出来的重量偏大时，增加该数值。
//如果测试出来的重量偏小时，减小改数值。
//该值可以为小数
//#define GapValue 349
sbit LED=P1^1;
sbit ROW1=P3^0;
sbit ROW2=P3^1;
sbit ROW3=P3^2;
sbit ROW4=P3^3;

volatile bit ClearWeighFlag = 0; //传感器调零标志位，清除0漂

/******************把数据保存到单片机内部eeprom中******************/
void write_eeprom()
{
	SectorErase(0x1000);
	GapValue1=GapValue&0x00ff;
	byte_write(0x1000, GapValue1);
	GapValue1=(GapValue&0xff00)>>8;
	byte_write(0x1001, GapValue1);
	byte_write(0x1060, a_a);
}

/******************把数据从单片机内部eeprom中读出来*****************/
void read_eeprom()
{
	GapValue   = byte_read(0x1001);
	GapValue   = (GapValue<<8)|byte_read(0x1000);
	a_a      = byte_read(0x1060);
}

/**************开机自检eeprom初始化*****************/
void init_eeprom()
{
	read_eeprom();		//先读
	if(a_a != 1)		//新的单片机初始单片机内问eeprom
	{
		GapValue  = 2450;
		a_a = 1;
		write_eeprom();	   //保存数据
	}
}

//显示重量，单位kg，两位整数，三位小数
void Display_Weight()
{
	LCD1602_write_com(0x80+0x40+8);
	if(Weight_Shiwu/10000==0)
	LCD1602_write_data(' ');
	else
	LCD1602_write_data(Weight_Shiwu/10000 + 0x30);
	LCD1602_write_data(Weight_Shiwu%10000/1000 + 0x30);
	LCD1602_write_data('.');
	LCD1602_write_data(Weight_Shiwu%1000/100 + 0x30);
	LCD1602_write_data(Weight_Shiwu%100/10 + 0x30);
	LCD1602_write_data(Weight_Shiwu%10 + 0x30);
}
