1．课程设计题目及要求

1.1背景
随着计算机技术的发展，存储逻辑开始进入工业控制领域。可编程控制器作为通用的工业控制计算机，是存储逻辑在工业应用中的代表性成果。近30年来，PLC不断发展更新，其功能日益强大，已经成为工业控制领域的主流控制设备。现今，PLC已经具有通用性强、使用方便、适应面广、可靠性高、抗干扰能力强、编程简单等特点。PLC所具备的这些优点使它在控制系统的设计方面具有更好的适应能力，具备更高的性能与价格的比值，适用于现代控制系统中。

1.2题目
采用PLC构成三层简易电梯电气控制系统。设电梯的上、下行由Y6和Y7表示，Y6为电梯上升，Y7为下降。一层有上升呼叫按钮SB1和指示灯H1，二层有上升呼叫按钮SB6和指示灯H6以及下降呼叫按钮SB5和指示灯H5，三层有下降呼叫按钮SB7和指示灯H7。一至三层有到位行程开关ST1～ST3。电梯内有一至三层呼叫按钮SB1～SB3和指示灯H1～H3；电梯开门和关门按钮SB10和SB11，电梯开门和关门分别通过H8和H9来表示，关门到位由行程开关ST5表示，开门到位由行程开关ST4表示。

在这里插入图片描述

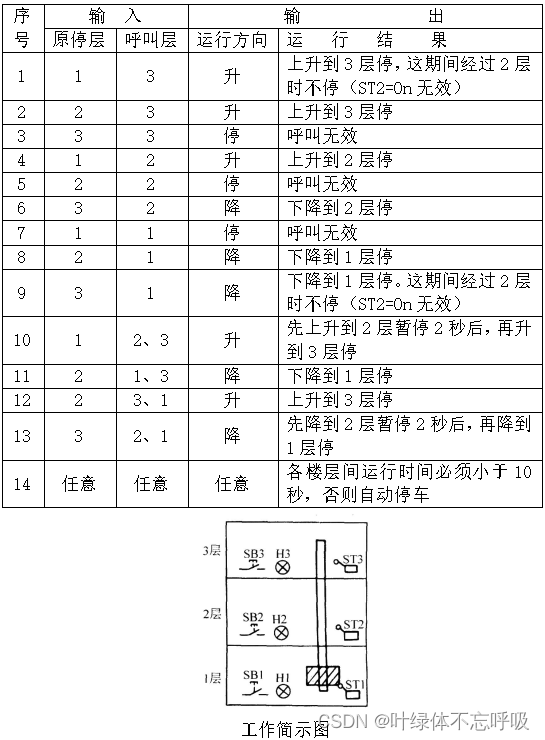

电梯动作要求：

在这里插入图片描述
1.3分析和方案
作为一控制系统，我们必须按照设计系统的要求来一步步完成它。
第一步，设计一个系统，首先要求我们对这个系统的运行过程要十分了解。
第二步，计算控制系统对PLC的配置要求，也就是说要计算出在整个系统中，你的PLC需要用到多少个输入及输出点。

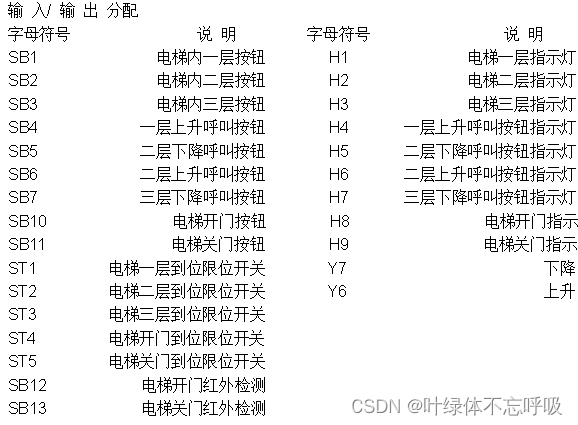

第三步，对所用PLC输出输出口进行定义。
第四步，设计梯形图

2．课程设计内容

2.1硬件
一、PLC的构成
根据物理结构形式的不同，PLC分为整体式和组合式（模块式）两种。整体式PLC是将CPU板、I/O板、显示面板、内存块、电源等组装在一个箱体内构成主机。组合式PLC是将CPU模块、I/O模块、内存、电源模块分别作成相应的电路板或模块，各模块可以插在带有总线的底版上。
二、PLC的各组成元素的构成及功能：
(1)CPU的构成及功能
与一般计算机一样，CPU是PLC的核心，它按PLC中系统程序赋予的功能指挥PLC有条不紊的工作。CPU芯片的性能关系到PLC处理控制信号的能力与速度，CPU位数越高，系统处理信息量越大，运算速度越快。随着芯片技术的不断发展，PLC所用的CPU芯片也越来越高档。
(2)I/O接口
输入、输出接口是PLC与外界连接的接口。输入接口用来采集和接受两种类型的输入信号：一类是由按钮、选择开关、行程开关、继电器触点、接近开关、光电开关数字拨码开关等的开关量输入信号；另一类是由电位器、测速发电机和各种变换器传来得各种模拟信号。输出接口用来连接被控对象中各种执行元件，如接触器、电磁阀、指示灯、调节阀、调速装置等。
(3)存储器
PLC的存储器包括系统存储器和用户存储器两部分。系统存储器用来存放由PLC生产厂家编写的系统程序，并固化在RAM内，用户不能直接更改。用户存储器包括用户程序存储器和功能存储器两部分。
(4)电源
小型整体式可编程控制器内部有一个开关稳压电源。此电源一方面可为CPU板、I/O板及扩展单元提供工作电源（5V DC），另一方面可为外部输入元件提供24V DC电源。

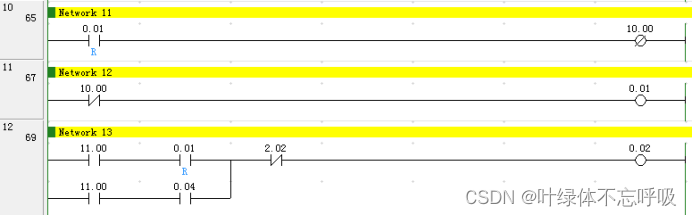

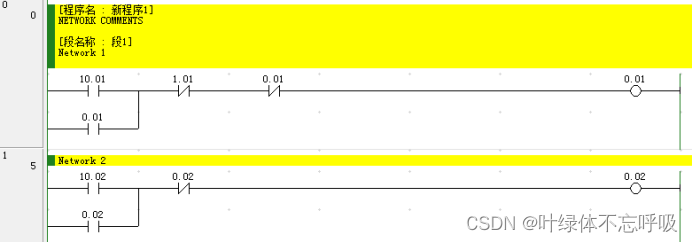

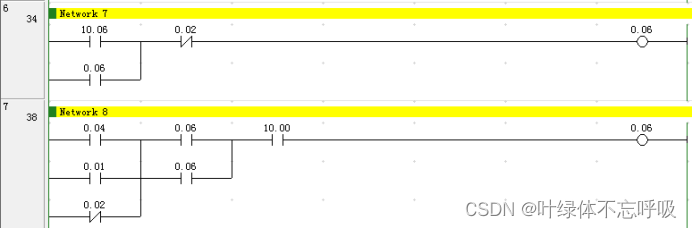

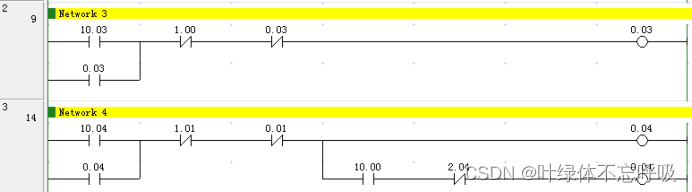

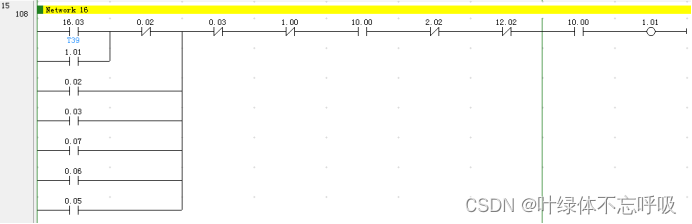

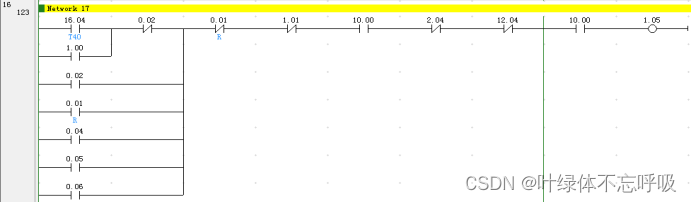

2.2 梯形图程序见附录（文末获取）

3．结论

本论文利用PLC来设计电梯控制系统，可编程控制器（PLC）在电梯控制中的应用非常广泛，而且具备相当多的优点。在课程设计的过程中，包括三层电梯的PLC控制系统总体设计方案、设计过程，列出了具体电梯的控制梯形图。提出了PLC的编程方法，设计了一套电梯控制系统方案。采用PLC实现电梯控制，能够解决继电器——接触器触点多，故障率高、可靠性差、安装调试周期长、维修工作量大、接线复杂等缺点。使电梯运行更加安全、方便、舒适。
