ArcGIS制图表达入门及基础实操

一、什么是制图表达？

制图表达Representation是一种要素类属性，存储在地理数据库的系统表以及要素类自身中。使用制图表达可将符号信息与要素几何存储在要素类中，从而允许用户对要素的外观进行自定义，极大提高了制图的灵活性和美观度。

二、使用制图表达改变道路要素的外观

因为制图表达存储在要素类自身中，所以要创建制图表达需要先有一个要素类。这里先创建了一个线要素类“line”，并绘制了一条曲线。

1.创建制图表达

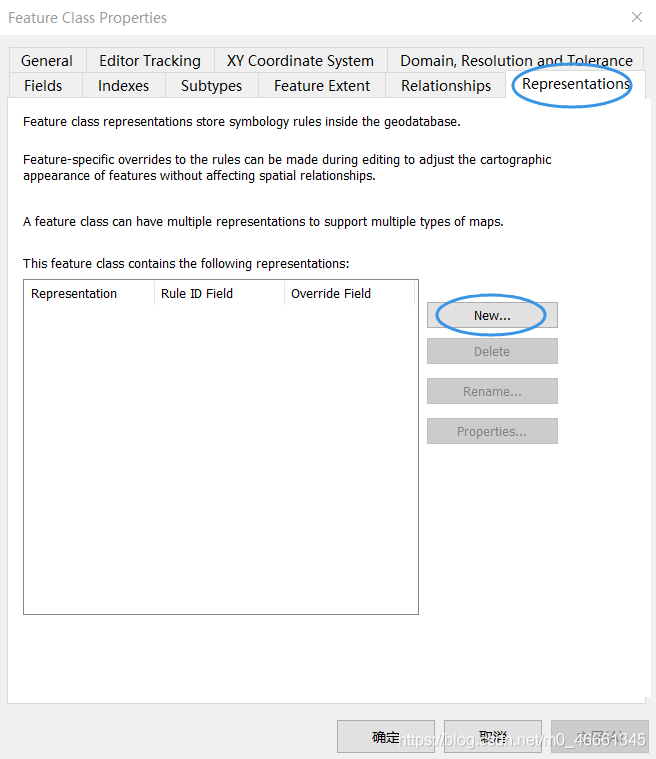

双击“line”要素类，选择Representation（制图表达），点击New开始创建制图表达。

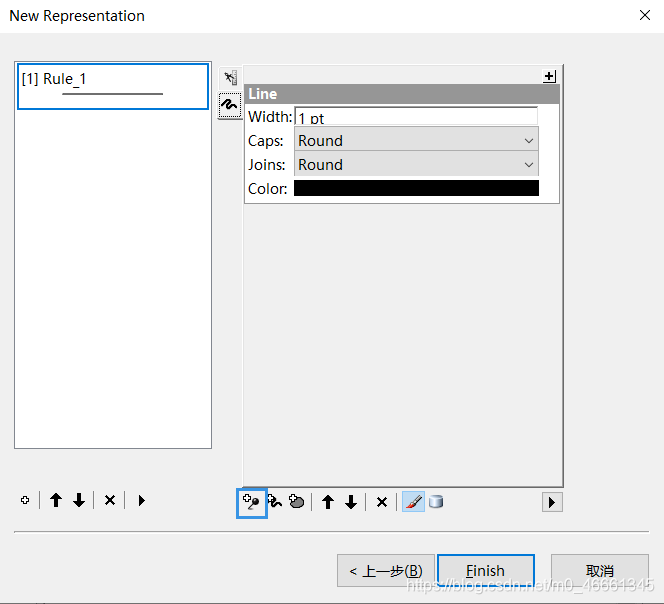

点击下一步，点击Add new marker layer（添加新标记图层）。

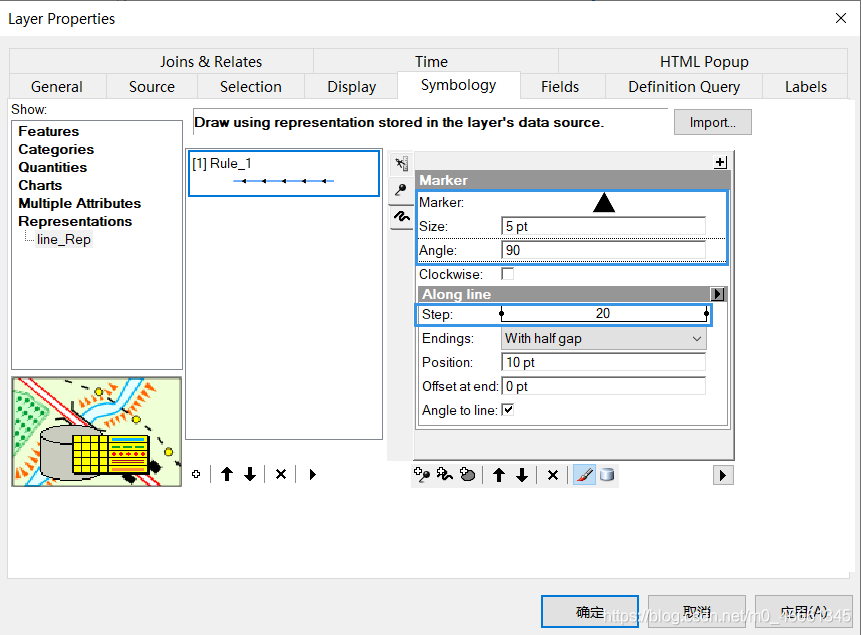

可以在下图中修改符号样式、修改大小、角度、间距，使符号效果更加美观、贴合实际。

2.使用制图表达来符号化图层

双击“line”图层，点击Symbology（符号系统），选择Representations（制图表达），用刚创的制图表达来符号化“line”图层。

3.标注道路名称

在“line”图层的属性表中添加字段“roadname”，编辑线要素的道路名称。双击“line”图层，点击Label（标注），勾选Label features in this layer（标注此图层中的要素），将Label Field（标注字段）设置为“roadname”，设置标注字体样式后应用。

---

三、结果图
