Arcgis制图表达基础知识

1. 制图表达概述

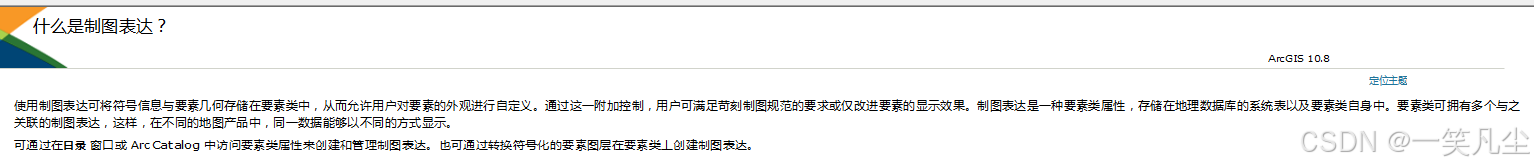

1.1 定义与功能

在 ArcMap 中，制图表达是一种强大的工具，它允许用户对地图要素的外观进行精细控制，从而满足复杂的制图需求。制图表达的核心在于将符号信息与要素几何存储在要素类中，这样用户就可以对要素的外观进行自定义，而无需修改原始数据。

制图表达的主要功能包括：

• 改善要素外观：通过制图表达，用户可以对要素的几何形状进行调整，例如对线要素的连接处进行平滑处理，使地图看起来更加美观和专业。例如，在绘制道路网络时，制图表达可以确保道路的交叉口和转弯处更加清晰和自然。
• 满足制图规范：制图表达能够满足苛刻的制图规范要求。例如，在制作军事地图或工程图纸时，需要严格遵循特定的符号和样式规范，制图表达可以轻松实现这些要求。
• 灵活的符号化：用户可以为同一要素类创建多个制图表达，这样在不同的地图产品中，同一数据可以以不同的方式显示。例如，一个城市地图可以有一个用于旅游宣传的制图表达，强调景点和交通设施；另一个用于城市规划的制图表达，则突出土地利用和基础设施。
• 单个要素的自定义：制图表达支持对单个要素的外观进行自定义，这种自定义称为“覆盖”。例如，用户可以对某个特定的道路要素应用不同的颜色或线型，而不会影响其他道路要素的显示。
• 几何效果的应用：制图表达规则中的几何效果可以动态修改要素的几何形状，而不会改变原始数据。例如，可以对多边形要素应用缓冲区效果，使其看起来像是被“膨胀”或“收缩”了，这对于制作地图的视觉效果非常有用。

1.2 存储形式及特点

制图表达用于以一种灵活的、基于规则的结构对数据进行符号化，该结构将与数据一同存储在地理数据库中。要素类可同时支持多个要素类制图表达，因此，可在不存储数据副本的情况下从单个数据库中获取多个地图产品。单个要素的制图表达(称为要素制图表达)可以在必要时进行修改，以永久性地覆盖制图表达规则，该制图表达规则同样在地理数据库中进行存储和维护。制图表达在提供基于规则的符号系统的组织结构的同时，还保留了很大的灵活性，可自定义各要素的绘制方法。
因此，制图表达既继承了Arcgis基于规则的配图模式，也具有类似于普通制图软件对要素自由编辑的功能。由于制图表达是属性的系列字段，规则和绘制方式都存贮在属性表当中，所以，制图表达的图形可以与几何图形分离，修改表达方式而不会影响到数据本身，这样在制图的过程中对制图表达的修改不会引发任何数据上的风险。

2. 制图表达的设置步骤

2.1 启用制图表达

在 ArcMap 中启用制图表达是开始精细制图的第一步。具体操作如下：

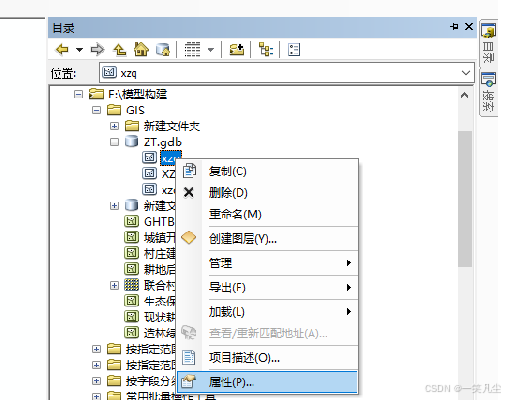

• 方法一：①在 ArcMap 的目录窗口中，找到你想要设置制图表达的图层，右键点击该图层，选择“属性”。

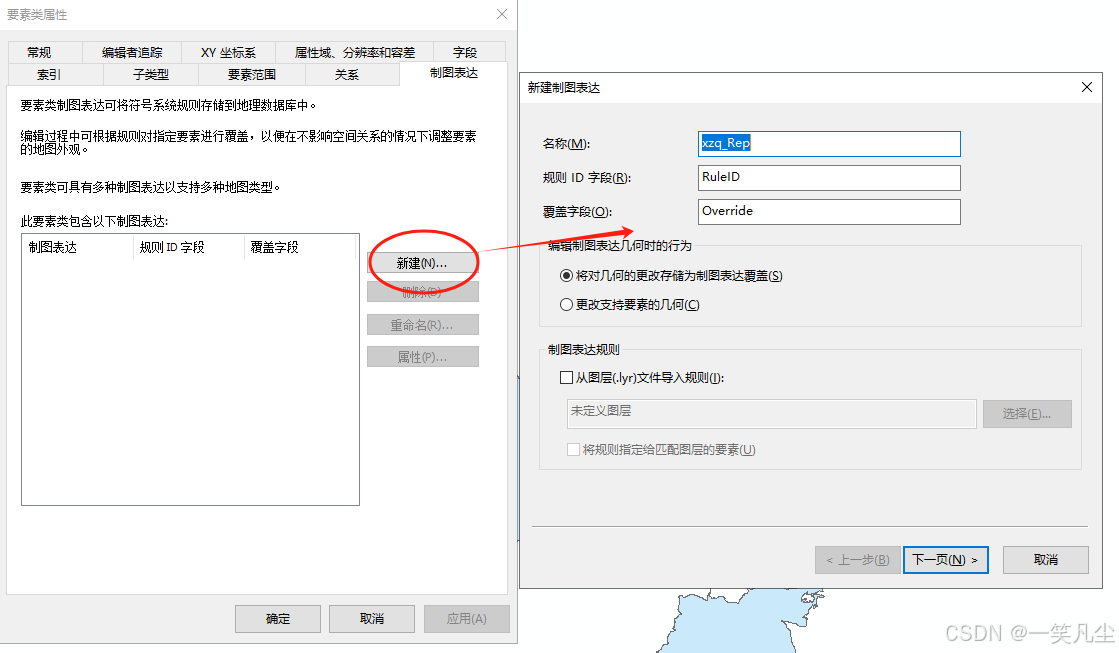

  ②在弹出的属性对话框中，选择制图表达选项，然后点新建按钮创建制图表达

  ③点击下一页，然后再点完成。
