ORCAD TCL脚本自动加载性能优化

ORCAD自动执行脚本位置

脚本放置到如下位置，打开orcad设计文件，脚本自动执行。例如如下目录放置有abc.tcl
E:\Cadence\SPB_16.6\tools\capture\tclscripts\capAutoLoad\XXX\abc.tcl

ORCAD自动从capAutoLoad加载脚本abc.tcl。可放置一级子目录。

性能提升方法

如果我们的脚本不多，只有一两个脚本，上述方法没有问题。但是若加载的脚本文件太多。系统性能会变差。
此时，可进行如下调整。将TCL文件转移到更上一级目录tclscripts下。

然后，在capAutoLoad目录下，只创建必要的一个文件。此tcl脚本文件，能够分别根据需要加载不同的脚本并执行。

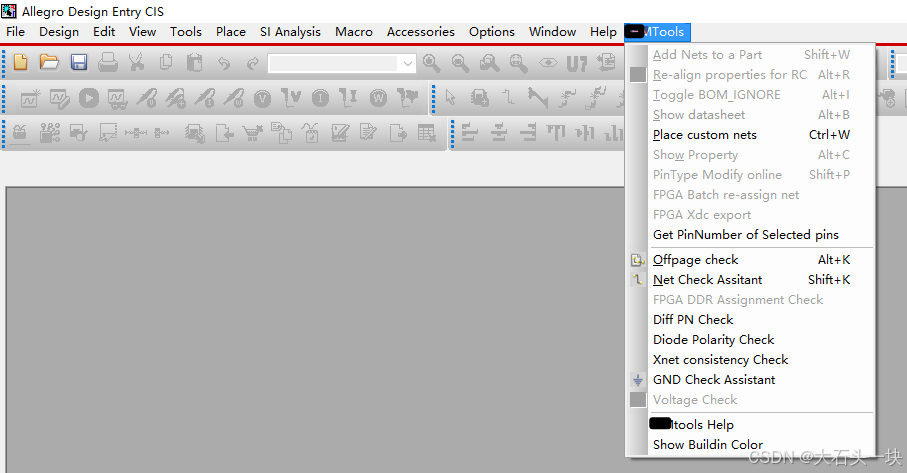

我们这里，使用一个创建菜单的TCL文件，通过菜单选择不同的脚本加载执行。

菜单功能脚本的实现，参考本人的另外一篇文档。

在菜单功能脚本里，加入其它tcl文件路径

set ::MyToolsMenu::scriptDir $::env(CDSROOT)/tools/capture/tclscripts/My_script

定义各功能菜单调用的函数，示例：

// An highlighted block
var foo = 'bar';
proc ::MyToolsMenu::ShowBuildInColor { } {
    set tclpath [file join $::MyToolsMenu::scriptDir BuildinColorName.tcl]
    source $tclpath
    ::BuildinColorName::ShowBuildInColor
}

上述函数，执行后，先source加载脚本，再执行脚本的功能::BuildinColorName::ShowBuildInColor。
多个功能菜单项，进行同样的处理，性能优化工作即完成。
