基于TCL脚本的OrCAD capture自动放置元件方案

1、TCL脚本

        TCL全称是Tool Command Language，是一种基于字符串的命令语言，也是一种解释性语言，类似于其他脚本语言一样，每条语句顺次解释执行。

2、OrCAD对TCL的支持和使用

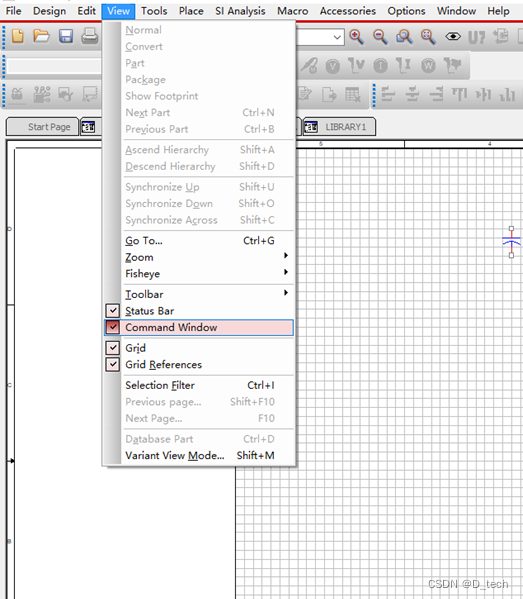

        OrCAD capture本身是支持TCL脚本的使用，只要在command windows的“capture>”后敲入指令即可。这个command windows通常布局在屏幕下面，如果没有这个窗口则在工具栏 View -> Command Windows 鼠标点一下即可勾选并默认出现在屏幕下方。

        OrCAD本身也有一份对TCLTK的文档可供参考，不过内容做的非常简练，使用起来很高手向，以16.6版本为例，位于:

        “安装目录\SPB_16.6\tools\capture\tclscripts\OrCAD_Capture_TclTk_Extensions.pdf”

        另外OrCAD也有论坛社区，部分问题也可以在上面搜索一下来寻找解决方案，网络有点卡：

        Cadence Community

3、函数举例使用

        1、PlaceWire

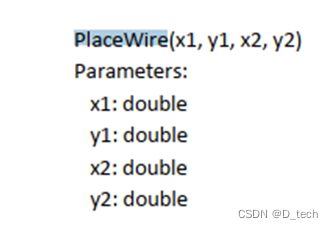

                这是最简单的放线操作，在官方文档中是这样表述：

                非常简练，笔者测试其为放一根从（x1，y1）到（x2，y2）的一根线，当然他不会拐弯，只会线段连接两个坐标

PlaceWire 4.00 1.00 6.00 3.00

        2、PlaceNetAlias

                放置一个网络别名，在官方文档中是这样表述：

                网络别名只能放在wire上，笔者测试的命令如下，发现这个标识只能放置在线的左端且纵坐标要跟线的多端保持一致。命令执行后Alias会出现在线的上部如图

PlaceNetAlias 4.00 1.00 eeeee

        3、PlaceGround

                放一个地在这里，电源应该也差不多，不过现在一般都直接用一个port当电源了，在官方文档中是这样表述：

                到这里就涉及使用TCL脚本调用库文件了，地通常也就用OrCAD自带的lib了，笔者举例使用的是CAPSYM库的“GND”举例；

PlaceGround 4 1 D:/Cadence/SPB_16.6/tools/capture/library/capsym.olb GND test

                虽然这个symbol的连接点位于器件的中间，但是放置命令中的坐标表示的是器件的左上角，如果想要直接连接到wire上，可以把横坐标左移；

PlaceGround 3.9 1 D:/Cadence/SPB_16.6/tools/capture/library/capsym.olb GND test

                这个api可以给器件在放置的同时改个名字，命令中的第四个元素是gnd在lib里面的名字

                第五个参数是在sch里面我给器件起的名字

        4、PlacePart

                这是用的比较多的，在官方文档中是这样表述：

                实际使用中效果依然是不以连接点为坐标点，是以绘制这个元器件时的框框的左上角作为坐标的定位点，这一点无论自带库还是自建库都是一样的，另外单独使用这个命令时候没有办法给器件起名字，例如U1\U2  C1\C2：

Capture> PlacePart 3 1 {D:\Cadence\SPB_16.6\tools\capture\library\Discrete.olb} {CAP} {} {}
Capture> PlacePart 4 1 {D:\Cadence\SPB_16.6\tools\capture\library\LIBRARY1.olb} {PE42562} {} {}

        5、PlacePartEx

                这是一个比较奇怪的用法，用途是编辑好一个器件，然后跟随鼠标，在点击之后放置下去（都打算自动化放置了，谁还亲自鼠标点），在官方文档中是这样表述：

                笔者实际实验是这样的

PlacePartEx {D:\Cadence\SPB_16.6\tools\capture\library\Discrete.olb} {CAP} {} {0} {Value} {10NF}

                器件呈现出黑色悬浮的状态

        6、MirrorHorizontal

                效果字面意思，当画布中有选中的器件（变成粉色而且有粉色虚线框框）时，在command windows中执行这个指令，所选的器件就会发生水平镜像；

        7、Rotate

                 效果字面意思，当画布中有选中的器件（变成粉色而且有粉色虚线框框）时，在command windows中执行这个指令，所选的器件就会发生逆时针旋转；

4、Script的建立和使用

        相较测试上述的api，新建脚本简单的多，只需要随便什么路径下建立一个文本文件，再改成.tcl即可。

        文件也不需要shell那样写一个解释器的位置，直接就可以敲入上述api，然后顺序执行。

        想在OrCAD中使用刚刚编辑好的脚本，只需要在command windows中键入如下命令：

source {C:\xxx\xxx\xxx.tcl}

5、宏的建立和使用

        与其慢慢查书，不如发明创造；笔者在尝试发掘官方文档的时候进度缓慢，后发现OrCAD也支持类似Excel的宏操作，且宏文件可读，可录可执行，这大大提高了实验效率，在此做个分享。

        宏的新建按钮位于工具栏的 “Macro” -> “Configure” ，点击后在选项卡中起好Macro Name之后就可以点击 “Record”进行录制了

        record之后，宏的录制就已经开始，读者就可以手动做一些操作，这些操作最终都会被录制下来转换成脚本代码以供参考，而且这些操作代码都可以保证执行（毕竟是录下来的）；当想要的操作完成后，即可点击画布左上角的小选项卡的第一个按钮（图案是个深蓝色方块）终止录制；

        录制得到的宏文件暂时存放在“Configure”中，重新进入宏的“Configure”，在宏列表中选中刚刚录制好的宏，然后点击选项卡右侧的 “Save”按钮，然后点击“OK”，最后宏文件会以 .bas的格式保存到任意指定位置。

        宏文件只需要用记事本打开即可

        可以看到宏录制下来的代码比我们查书然后写的更加精细，原先无法给放置的part改名字的问题也得到了解决。

6、警告

        当你的脚本出现报错时，首先确认使用的lib一定一定一定已经引用进当前的design了，通常没有引用lib会导致error-1687
