常见网络拓扑

拓扑

拓扑是研究几何图形或空间在连续改变形状后还能保持不变的一些性质的一个学科，只考虑物体间的位置关系而不考虑他们的形状和大小。

网络拓扑

网络拓扑是指计算机网络中设备之间的物理或逻辑连接方式和结构。网络结构中，设备可以是计算机、服务器、路由器、打印机、交换机等网络设备。常见的网络拓扑有如下几种：

1. 星型拓扑

2. 环形拓扑

3. 网状拓扑

4. 总线拓扑

5. 树型拓扑

6. 混合型拓扑

星型拓扑

在星型拓扑中，所有设备都直接连接到一个中央设备，通常是交换机或集线器。中央设备负责转发数据和管理网络流量。

优点

• 中央化管理：星型拓扑中，所有设备都连接到中央交换机或集线器，便于集中管理和配置，对网络的监控和维护较为方便

• 降低冲突：每个设备与中央设备直接相连，数据传输不会发生冲突，提高了网络的可靠性和传输效率

• 易于扩展：要添加新设备，只需将其连接到中央设备上，不会对其他设备造成影响，具有较好的可扩展性

• 便于故障排查和解决

缺点

• 中央设备出现故障，连接的节点将被禁用

• 性能取决于中央设备的性能

• 成本较高，中央设备挺贵的

环形拓扑

在环形拓扑中，设备按环形连接，每个设备都与前后两个设备相连。数据在环上传输，通过传递给下一个设备直到目标设备。

优点

• 易于扩展，新设备接入网络中只需要连接前后两台设备即可

• 冗余路径，当一端设备故障导致路径不可达时，可通过另一端路径传输

• 各个设备间平等，负载相对均衡

缺点

• 长距离传输，由于数据传输需要经过路径上的每台设备，一旦目标设备距离过远、经过的中间节点数较多，可能导致较高延迟

• 不适用于大规模网络

• 依旧有单点故障，一旦设备两端都存在设备故障，整个环路即会发生中断

• 碰撞和冲突：在共享介质的网络环境中，如果多个设备同时发送数据，可能会出现数据包碰撞和冲突，降低网络效率和可靠性

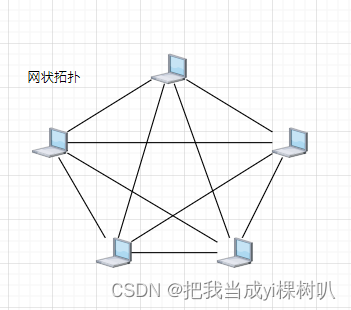

网状拓扑

在网状拓扑中，每个设备都与其他所有设备直接相连，形成一个完全连接的网络。

优点

• 高可用高可靠，由于每个设备都与其他所有设备直接相连，所以有大量的冗余路径

• 高带宽，由于设备间具有多条路径传输，从而有更高的带宽和传输速度

• 易于变更设备，设备的添加和删除不会影响整个网络

缺点

• 成本高

• 结构复杂

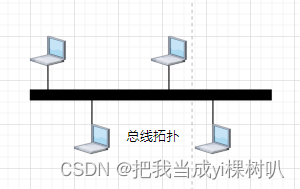

总线拓扑

在总线拓扑中，所有设备都连接到同一条共享传输介质上，形成一个线性的拓扑。

优点

• 结构简单、易实现

• 成本低廉，传输介质不贵

• 易于扩展，易于扩展：要添加新设备，只需将其连接到中央设备上，不会对其他设备造成影响，具有较好的可扩展性

缺点

• 单点故障，总线发生故障，网络中断

• 性能取决于总线的传输瓶颈

• 冲突和碰撞：在共享介质的网络中，如果多个设备同时发送数据，可能会出现数据包冲突和碰撞，降低网络效率和可靠性

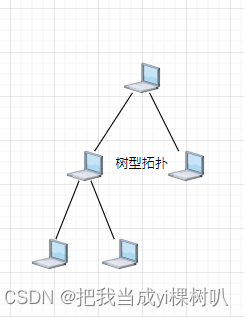

树型拓扑

在树型拓扑中，每个设备以树状结构连接在一起，其中每个子网络都与一个中心节点相连。

优点

• 分层结构：网络树型拓扑具有分层结构，便于管理和维护。每个子网络都与一个中心节点相连，可以分别管理子网络，降低管理复杂性

• 扩展性：网络树型拓扑可以通过添加更多的子网络或连接更多的中心节点来扩展，适用于中等规模到大规模的网络

• 故障隔离：如果某个子网络发生故障，其他子网络不会受到影响，故障隔离性较好

• 较少的冲突：数据传输沿着树状结构传递，不会出现数据包冲突问题

缺点

• 单点故障：网络树型拓扑中，中心节点成为网络的单点故障。如果中心节点发生故障，可能导致整个网络中断

• 成本较高：网络树型拓扑需要使用大型交换机或集线器作为中心节点，硬件成本相对较高

• 长距离传输：如果网络树型拓扑涉及较长的传输距离，可能会造成传输延迟和性能下降

混合型拓扑

混合型拓扑是指将不同类型的网络拓扑结合在一起形成的复合拓扑结构。
